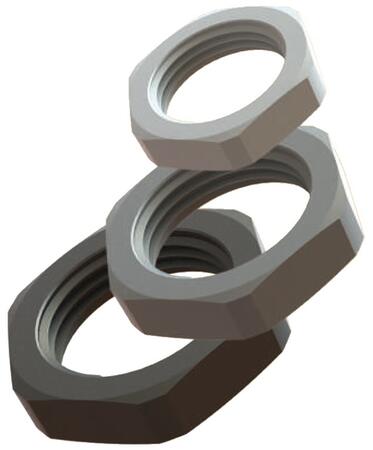

Plastová pojistná matice bez límce
Plastová matice bez límce jsou pro plastové kabelové vývodky s metrickým a PG závitem.
Dostupnosť: Na požiadanie
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie Peltier a spínacích prvkov Schlegel
Popis produktu
Plastové matice jsou určeny pro pevné utažení plastové kabelové vývodky s metrickým nebo PG závitem
Matice bez límce s metrickým závitem o velikosti M6 až M63.
Matice bez límce s PG závitem o velikosti PG 7 až PG 48.
Výhody
- Výběr z více druhů barev
- Jednoduchá instalace a demontáž
Rozšírené informácie
Obecné technické údaje
| Materiál | polyamid 6, 30% vyztuženo skleněným vláknem (PA 6 GF 30) |
|---|---|
| Odolnost proti ohni | HB - dle UL94 |
| Pracovní teplota | trvale: -20 až +100 °C špičkově: -30 až +150 °C |
| Typ závitu | - metrický závit dle EN 60423 - PG závit dle DIN 40430 |
Rozměry matice bez límce
Matice bez límce s metrickým závitem
| Velikost | Velikost klíče SW [mm] |
Vnější rozměr D [mm] |
Výška H [mm] |
Objednací číslo | ||
| RAL 7035 světle šedá |
RAL 7001 šedá |
RAL 9005 černá |
||||
| M6x0,75 | 10 | 11,0 | 5,0 | BLMN-1S6 | BLMN-0S6 | BLMN-2S6 |
|---|---|---|---|---|---|---|
| M8x1,0 | 12 | 13,0 | 5,0 | BLMN-1S8 | BLMN-0S8 | BLMN-2S8 |
| M12x1,5 | 18 | 19,5 | 5,0 | BLMN-1S | BLMN-0S | BLMN-2S |
| M16x1,5 | 22 | 24,2 | 5,0 | BLMN-11 | BLMN-01 | BLMN-21 |
| M20x1,5 | 26 | 28,6 | 6,0 | BLMN-12 | BLMN-02 | BLMN-22 |
| M25x1,5 | 32 | 35,0 | 6,0 | BLMN-13 | BLMN-03 | BLMN-23 |
| M32x1,5 | 41 | 46,1 | 7,0 | BLMN-14 | BLMN-04 | BLMN-24 |
| M40x1,5 | 50 | 55,3 | 7,0 | BLMN-15 | BLMN-05 | BLMN-25 |
| M50x1,5 | 60 | 66,1 | 8,0 | BLMN-16 | BLMN-06 | BLMN-26 |
| M63x1,5 | 75 | 82,5 | 8,0 | BLMN-17 | BLMN-07 | BLMN-27 |
Matice bez límce s PG závitem
| Velikost | Velikost klíče SW [mm] |
Vnější rozměr D [mm] |
Výška H [mm] |
Objednací číslo | ||
| RAL 7035 světle šedá |
RAL 7001 šedá |
RAL 9005 černá |
||||
| PG 7 | 19 | 20,9 | 5,0 | BLN-11 | BLN-01 | BLN-21 |
|---|---|---|---|---|---|---|
| PG 9 | 22 | 23,9 | 5,0 | BLN-12 | BLN-02 | BLN-22 |
| PG 11 | 24 | 25,9 | 5,0 | BLN-13 | BLN-03 | BLN-23 |
| PG 13,5 | 27 | 28,9 | 6,0 | BLN-14 | BLN-04 | BLN-24 |
| PG 16 | 30 | 32,9 | 6,0 | BLN-15 | BLN-05 | BLN-25 |
| PG 21 | 36 | 38,8 | 7,0 | BLN-16 | BLN-06 | BLN-26 |
| PG 29 | 46 | 49,8 | 7,0 | BLN-17 | BLN-07 | BLN-27 |
| PG 36 | 60 | 65,7 | 8,0 | BLN-18 | BLN-08 | BLN-28 |
| PG 42 | 65 | 72,7 | 8,0 | BLN-19 | BLN-09 | BLN-29 |
| PG 48 | 70 | 77,7 | 8,0 | BLN-20 | BLN-10 | BLN-30 |
Technické parametre
Parametry
| Základné rozdelenie | Kabelové vývodky pro průmysl Ventilační vývodky |
|---|---|
| Príslušenstvo |  Ano |
| Materiál | Plast |
