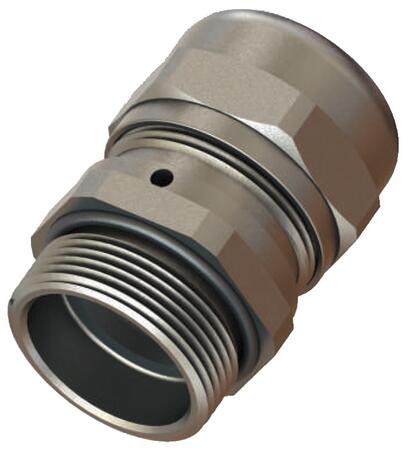

Ventilační poniklovaná kabelová vývodka s metrickým a PG záv.
Ventilační poniklované kabelové vývodky zajišťují bezpečné upevnění kabelů a vodičů v elektrických skříních a kompenzaci tlakových rozdílů. Vývodky jsou s metrickým a PG závitem.
Dostupnosť: Na požiadanie
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie Peltier a spínacích prvkov Schlegel
Popis produktu
Ventilační kabelové vývodky s metrickým a PG závitem jsou určeny pro upevnění kabelů a vodičů včetně kompenzace tlakového rozdíli s nutnosti utažení maticí.
Velikosti závitů:
- metrický M12, M16 a M20
- PG 7, PG 9, PG 11, PG 13,5
Výhody
- Vysoký stupeň krytí IP66/IP67
- Široký upínací rozsah
- Výběr z více druhů barev
- Možnost výměny vnitřní vložky
- Jednoduchá instalace a demontáž
Rozšírené informácie
Obecné technické údaje
| Materiál | Poniklovaná mosaz |
|---|---|
| Těsnící kroužek | chloroplen CR |
| Montážní poloha | variabilní |
| Typ závitu | - metrický EN 60423 - PG DIN 40430 - jiné typy závitů na vyžádání |
| Odolnost proti ohni | V2 - dle UL94 |
| Stupeň krytí | IP66 / IP67 |
| Pracovní teplota | trvale: -20 až +100 °C špičkově: -40 až +150 °C |
| Schválení |
VDE File no. 40040034 dle DIN EN 62444 |
| Příslušenství (zvlášť objednat) | - Matice bez límce - pro utažení vývodky - Vložky s více kruhovými otvroy - Vložky s plochým otvorem - Zaslepovací hříbky - pro zaslepení vývodky |
Rozměry ventilační vývodky s metrickým a PG závitem
Kompletní rozměry kabelové vývodky si lze stáhnout v katalogovém listě, který naleznete v sekci "Ke stažení".
Velikosti ventilačních vývodek s metrickým závitem
| Velikost | Upínací rozsah Ø [mm] |
Prům. průtok vzduchu při 70 mbar [l/hod.] |
Délka závitu TL [mm] |
Velikost SW Cap [mm] |
Výška H [mm] |
Objednací číslo |
| M12x1,5 | 2,0 - 6,0 | 25 | 8,0 | 17 | 32,5 | BMBCVG-0SR |
|---|---|---|---|---|---|---|
| 4,0 - 7,0 | 25 | 8,0 | 17 | 32,5 | BMBCVG-0S | |
| M16x1,5 | 2,0 - 6,0 | 25 | 8,0 | 17 | 29,0 | BMBCVG-01R |
| 4,0 - 7,0 | 25 | 8,0 | 17 | 29,0 | BMBCVG-01 | |
| 3,0 - 7,0 | 35 | 8,0 | 20 | 36,0 | BMBCVG-01LR | |
| 5,0 - 9,0 | 35 | 8,0 | 20 | 36,0 | BMBCVG-01L | |
| M20x1,5 | 5,0 - 9,0 | 50 | 8,0 | 22 | 32,5 | BMBCVG-02R |
| 6,0 - 11,0 | 50 | 8,0 | 22 | 32,5 | BMBCVG-02 |
Velikosti ventilačních vývodek s PG závitem
| Velikost | Upínací rozsah Ø [mm] |
Prům. průtok vzduchu při 70 mbar [l/hod.] |
Délka závitu TL [mm] |
Velikost SW Cap [mm] |
Výška H [mm] |
Objednací číslo |
| PG 7 | 2,0 - 6,0 | 25 | 8,0 | 17 | 32,5 | BSBCVG-01R |
|---|---|---|---|---|---|---|
| 4,0 - 7,0 | 25 | 8,0 | 17 | 32,5 | BSBCVG-01 | |
| PG 9 | 2,0 - 6,0 | 25 | 8,0 | 17 | 29,0 | BSBCVG-02R |
| 4,0 - 7,0 | 25 | 8,0 | 17 | 29,0 | BSBCVG-02 | |
| PG 11 | 3,0 - 7,0 | 35 | 8,0 | 20 | 36,0 | BSBCVG-03R |
| 5,0 - 9,0 | 35 | 8,0 | 20 | 36,0 | BSBCVG-03 | |
| PG 13,5 | 5,0 - 9,0 | 50 | 9,0 | 22 | 32,5 | BSBCVG-04R |
| 6,0 - 11,0 | 50 | 9,0 | 22 | 32,5 | BSBCVG-04 |
Technické parametre
Parametry
| Základné rozdelenie | Ventilační vývodky |
|---|---|
| Príslušenstvo |  Ne |
| Materiál | Kov |
