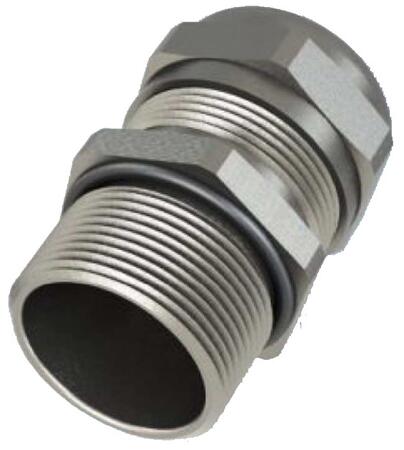

Nerezová kabelová vývodka s metrickým závitem
Kabelové vývodky z nerezové oceli zajišťují bezpečné upevnění kabelů a vodičů v elektrických skříních. Vývodky jsou s metrickým závitem o velikostech M12x1,5 až M63x1,5.
Dostupnosť: Na požiadanie
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie Peltier a spínacích prvkov Schlegel
Popis produktu
Kabelové vývodky s metrickým závitem jsou určeny pro upevnění kabelů a vodičů s nutnosti utažení maticí.
Dostupné jsou ve velikostech M12, M16, M20, M25, M32, M40, M50 a M63.
Výhody
- Vysoký stupeň krytí IP66/IP68
- Široký upínací rozsah
- Pevná konstrukce
- Možnost výměny vnitřní vložky
- Jednoduchá instalace a demontáž
Rozšírené informácie
Obecné technické údaje
| Materiál | Nerezová ocel 1.4305 (AISI 303) |
|---|---|
| Těsnící vložka | chloroplen CR |
| Těsnící O-kroužek | NBR |
| Montážní poloha | variabilní |
| Typ závitu | metrický dle EN 60423 |
| Odolnost proti ohni | V2 - dle UL94 |
| Stupeň krytí | IP66 / IP68 - 5 bar po dobu 30 min. |
| Pracovní teplota | trvale: -20 až +100 °C špičkově: -40 až +150 °C |
| Schválení |
VDE File no. 40040034 dle DIN EN 62444 |
| Příslušenství (zvlášť objednat) | - Matice bez límce - pro utažení vývodky - Vložky s více kruhovými otvroy - Vložky s plochým otvorem - Zaslepovací hříbky - pro zaslepení vývodky |
Rozměry vývodky s metrickým závitem
Kompletní rozměry kabelové vývodky si lze stáhnout v katalogovém listě, který naleznete v sekci "Ke stažení".
Velikosti vývodek s metrickým závitem
| Velikost | Upínací rozsah Ø [mm] |
Délka závitu TL [mm] |
Velikost SW Cap [mm] |
Výška H [mm] |
Objednací číslo |
| M12x1,5 | 2,0 - 5,0 | 6,0 | 14 | 24,0 | BMSD-0S |
|---|---|---|---|---|---|
| 2,0 - 5,0 | 12,0 | 14 | 24,0 | BMSE-0SR | |
| 3,0 - 6,5 | 6,0 | 14 | 24,0 | BMSC-0S | |
| 3,0 - 6,5 | 12,0 | 14 | 24,0 | BMSE-ES | |
| M16x1,5 | 2,0 - 6,0 | 7,0 | 19 | 25,5 | BMSD-01 |
| 2,0 - 6,0 | 12,0 | 19 | 25,5 | BMSE-01R | |
| 3,0 - 7,0 | 7,0 | 22 | 30,5 | BMSD-E1 | |
| 3,0 - 7,0 | 12,0 | 22 | 30,5 | BMSE-E1R | |
| 4,0 - 8,0 | 7,0 | 19 | 25,5 | BMSC-01 | |
| 4,0 - 8,0 | 12,0 | 19 | 25,5 | BMSE-01 | |
| 5,0 - 10,0 | 7,0 | 22 | 30,5 | BMSC-E1 | |
| 5,0 - 10,0 | 12,0 | 22 | 30,5 | BMSE-E1 | |
| M20x1,5 | 5,0 - 9,0 | 8,0 | 22 | 26,5 | BMSD-02 |
| 5,0 - 9,0 | 12,0 | 22 | 28,0 | BMSE-E2R | |
| 6,0 - 12,0 | 8,0 | 22 | 26,5 | BMSC-02 | |
| 6,0 - 12,0 | 12,0 | 22 | 28,0 | BMSE-E2 | |
| 7,0 - 13,0 | 8,0 | 24 | 30,5 | BMSC-E2S | |
| 10,0 - 14,0 | 8,0 | 24 | 30,0 | BMSC-02S | |
| 10,0 - 14,0 | 12,0 | 24 | 30,0 | BMSE-02S | |
| M25x1,5 | 7,0 - 12,0 | 8,0 | 24 | 30,0 | BMSD-03 |
| 7,0 - 12,0 | 12,0 | 24 | 30,0 | BMSE-03 | |
| 9,0 - 16,0 | 8,0 | 30 | 35,0 | BMSD-03R | |
| 9,0 - 16,0 | 12,0 | 30 | 35,0 | BMSE-03S | |
| 10,0 - 14,0 | 8,0 | 24 | 30,0 | BMSC-03SR | |
| 10,0 - 14,0 | 12,0 | 24 | 30,0 | BMSE-03 | |
| 11,0 - 17,0 | 8,0 | 27 | 32,5 | BMSC-E3 | |
| 11,0 - 17,0 | 12,0 | 27 | 32,5 | BMSE-E3 | |
| 13,0 - 18,0 | 8,0 | 30 | 35,0 | BMSC-03S | |
| 13,0 - 18,0 | 12,0 | 30 | 35,0 | BMSE-03S | |
| M32x1,5 | 9,0 - 16,0 | 9,0 | 30 | 35,0 | BMSD-04 |
| 9,0 - 16,0 | 15,0 | 30 | 35,0 | BMSE-04R | |
| 12,0 - 20,0 | 9,0 | 41 | 39,5 | BMSD-04S | |
| 12,0 - 20,0 | 15,0 | 41 | 39,5 | BMSE-04SR | |
| 13,0 - 18,0 | 9,0 | 30 | 35,0 | BMSC-04 | |
| 13,0 - 18,0 | 15,0 | 30 | 35,0 | BMSE-04 | |
| 15,0 - 21,0 | 9,0 | 36 | 38,0 | BMSC-E4 | |
| 15,0 - 21,0 | 15,0 | 36 | 38,0 | BMSE-E4 | |
| 18,0 - 25,0 | 9,0 | 41 | 39,5 | BMSC-04S | |
| 18,0 - 25,0 | 15,0 | 41 | 39,5 | BMSE-04S | |
| M40x1,5 | 12,0 - 20,0 | 9,0 | 41 | 40,5 | BMSD-05 |
| 12,0 - 20,0 | 15,0 | 41 | 40,5 | BMSE-05R | |
| 16,0 - 23,0 | 9,0 | 46 | 45,5 | BMSD-E5 | |
| 16,0 - 23,0 | 15,0 | 46 | 45,5 | BMSE-E5R | |
| 19,0 - 28,0 | 9,0 | 46 | 45,5 | BMSC-E5 | |
| 19,0 - 28,0 | 15,0 | 46 | 45,5 | BMSE-E5 | |
| 18,0 - 25,0 | 9,0 | 41 | 40,5 | BMSC-05 | |
| 18,0 - 25,0 | 15,0 | 41 | 40,5 | BMSE-05 | |
|
22,0 - 32,0 |
9,0 | 50 | 51,0 | BMSC-05S | |
| 22,0 - 32,0 | 15,0 | 50 | 51,0 | BMSE-05S | |
| M50x1,5 | 20,0 - 26,0 | 9,0 | 50 | 50,0 | BMSD-06 |
| 20,0 - 26,0 | 15,0 | 50 | 50,0 | BMSE-06R | |
| 22,0 - 32,0 | 9,0 | 50 | 50,0 | BMSC-06 | |
| 22,0 - 32,0 | 15,0 | 50 | 50,0 | BMSE-06 | |
| 27,0 - 38,0 | 9,0 | 60 | 54,0 | BMSC-E6 | |
| 27,0 - 38,0 | 15,0 | 60 | 54,0 | BMSE-E6 | |
| 34,0 - 44,0 | 9,0 | 65 | 55,0 | BMSC-06S | |
| 34,0 - 44,0 | 15,0 | 65 | 55,0 | BMSE-06S | |
| M63x1,5 | 29,0 - 35,0 | 10,0 | 65 | 56,0 | BMSD-E7 |
| 29,0 - 35,0 | 14,0 | 65 | 55,0 | BMSD-07 | |
| 29,0 - 35,0 | 18,0 | 65 | 55,0 | BMSE-07R | |
| 34,0 - 44,0 | 10,0 | 65 | 56,0 | BMSC-E7 | |
| 34,0 - 44,0 | 14,0 | 65 | 55,0 | BMSC-07 | |
| 34,0 - 44,0 | 18,0 | 65 | 55,0 | BMSE-07 | |
| 37,0 - 53,0 | 10,0 | 75 | 53,0 | BMSC-07S | |
| 37,0 - 53,0 | 18,0 | 75 | 53,0 | BMSE-07S |
Technické parametre
Parametry
| Základné rozdelenie | Kabelové vývodky pro průmysl |
|---|---|
| Príslušenstvo |  Ne |
| Materiál | Kov |
