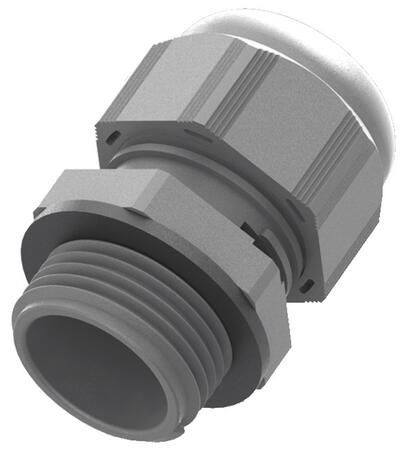

Ventilační plastová kabelová vývodka s metrickým a PG záv.
Ventilační plastové kabelové vývodky zajišťují bezpečné upevnění kabelů a vodičů v elektrických skříních a kompenzaci tlakových rozdílů. Vývodky jsou s metrickým a PG závitem.
Dostupnosť: Na požiadanie
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie Peltier a spínacích prvkov Schlegel
Popis produktu
Ventilační kabelové vývodky s metrickým a PG závitem jsou určeny pro upevnění kabelů a vodičů včetně kompenzace tlakového rozdíli s nutnosti utažení maticí.
Velikosti závitů:
- metrický M12, M16 a M20
- PG 9, PG 11, PG 13,5
Výhody
- Vysoký stupeň krytí IP66/IP67
- Široký upínací rozsah
- Výběr z více druhů barev
- Možnost výměny vnitřní vložky
- Jednoduchá instalace a demontáž
Rozšírené informácie
Obecné technické údaje
| Materiál | polyamid 6 (PA6) |
|---|---|
| Těsnící kroužek | chloroplen CR |
| Montážní poloha | variabilní |
| Typ závitu | - metrický EN 60423 - PG DIN 40430 - jiné závity na vyžádání |
| Odolnost proti ohni | V2 - dle UL94 |
| Stupeň krytí | IP66 / IP67 |
| Pracovní teplota | trvale: -20 až +100 °C špičkově: -30 až +150 °C |
| Schválení |
VDE File no. 134171 dle DIN EN 62444 |
| Příslušenství (zvlášť objednat) | - Matice bez límce - pro utažení vývodky - Matice s límcem - pro utažení vývodky - Vložky s více kruhovými otvroy - Vložky s plochým otvorem - Zaslepovací hříbky - pro zaslepení vývodky |
| Schválení nepokrývají všechny barvy nebo velikosti. | |
Rozměry ventilační vývodky s metrickým a PG závitem
Kompletní rozměry kabelové vývodky si lze stáhnout v katalogovém listě, který naleznete v sekci "Ke stažení".
Velikosti ventilačních vývodek s metrickým závitem
| Velikost | Upínací rozsah Ø [mm] |
Prům. průtok vzduchu při 70 mbar [l/hod.] |
Délka závitu TL [mm] |
Velikost SW Cap [mm] |
Výška H [mm] |
Objednací čísla | ||
| RAL 7035 světle šedá |
RAL 7001 šedá |
RAL 9005 černá |
||||||
| M12x1,5 | 4,0 - 7,0 | 25 | 8,0 | 19 | 28,3 | BMVG-1S | BMVG-0S | BMVG-2S |
|---|---|---|---|---|---|---|---|---|
| M16x1,5 | 4,0 - 7,0 | 25 | 10,0 | 19 | 28,3 | BMVG-11 | BMVG-01 | BMVG-21 |
| M20x1,5 | 6,0 - 11,0 | 40 | 10,0 | 24 | 33,3 | BMVG-12 | BMVG-02 | BMVG-22 |
Velikosti ventilačních vývodek s PG závitem
| Velikost | Upínací rozsah Ø [mm] |
Prům. průtok vzduchu při 70 mbar [l/hod.] |
Délka závitu TL [mm] |
Velikost SW Cap [mm] |
Výška H [mm] |
Objednací čísla | ||
| RAL 7035 světle šedá |
RAL 7001 šedá |
RAL 9005 černá |
||||||
| PG 9 | 4,0 - 7,0 | 25 | 8,0 | 19 | 28,3 | BSVG-12 | BSVG-02 | BSVG-22 |
|---|---|---|---|---|---|---|---|---|
| PG 11 | 4,0 - 7,0 | 25 | 8,0 | 19 | 28,3 | BSVG-13 | BSVG-03 | BSVG-23 |
| PG 13,5 | 6,0 - 11,0 | 40 | 9,0 | 24 | 33,3 | BSVG-14 | BSVG-04 | BSVG-24 |
Technické parametre
Parametry
| Základné rozdelenie | Ventilační vývodky |
|---|---|
| Príslušenstvo |  Ne |
| Materiál | Plast |
