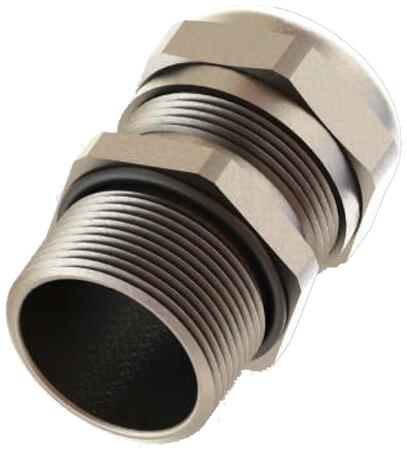

Poniklovaná kabelová vývodka s PG a NPT závitem
Poniklované kabelové vývodky z mosazi zajišťují bezpečné upevnění kabelů a vodičů v elektrických skříních. Vývodky se závity typu PG a NPT.
Dostupnosť: Na požiadanie
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie Peltier a spínacích prvkov Schlegel
Popis produktu
Kabelové vývodky s PG a NPT závitem jsou určeny pro upevnění kabelů a vodičů s nutnosti utažení maticí.
Velikosti závitů:
- PG 7 až PG 48
- NPT 3/8" až NPT 1"
Výhody
- Vysoký stupeň krytí IP66/IP68
- Široký upínací rozsah
- Pevná konstrukce
- Možnost výměny vnitřní vložky
- Jednoduchá instalace a demontáž
Rozšírené informácie
Obecné technické údaje
| Materiál | Poniklovaná mosaz |
|---|---|
| Těsnící kroužek | chloroplen CR |
| Montážní poloha | variabilní |
| Typ závitu | - PG DIN 40430 - NPT ANSI B1.20.1 |
| Odolnost proti ohni | V2 - dle UL94 |
| Stupeň krytí | IP66 / IP68 - 5 bar po dobu 30 min. |
| Pracovní teplota | trvale: -20 až +100 °C špičkově: -40 až +150 °C |
| Schválení |
VDE File no. 40040034 dle DIN EN 62444 |
| Příslušenství (zvlášť objednat) | - Matice bez límce - pro utažení vývodky - Vložky s více kruhovými otvroy - Vložky s plochým otvorem - Zaslepovací hříbky - pro zaslepení vývodky |
Rozměry vývodky s PG a NPT závitem
Kompletní rozměry kabelové vývodky si lze stáhnout v katalogovém listě, který naleznete v sekci "Ke stažení".
Velikosti vývodek s PG závitem
| Velikost | Upínací rozsah Ø [mm] |
Délka závitu TL [mm] |
Velikost SW Cap [mm] |
Výška H [mm] |
Objednací číslo |
| PG 7 | 2,0 - 5,0 | 6,0 | 14 | 24,0 | BSBD-01 |
|---|---|---|---|---|---|
| 2,0 - 5,0 | 10,0 | 14 | 24,0 | BSBE-01R | |
| 3,0 - 6,5 | 6,0 | 14 | 24,0 | BSBC-01 | |
| 3,0 - 6,5 | 10,0 | 14 | 24,0 | BSBE-01 | |
| PG 9 | 2,0 - 6,0 | 6,0 | 17 | 25,5 | BSBD-02 |
| 2,0 - 6,0 | 10,0 | 17 | 25,5 | BSBE-02R | |
| 4,0 - 8,0 | 6,0 | 17 | 25,5 | BSBC-02 | |
| 4,0 - 8,0 | 10,0 | 17 | 25,5 | BSBE-02 | |
| PG 11 | 3,0 - 7,0 | 6,0 | 20 | 28,0 | BSBD-03 |
| 3,0 - 7,0 | 10,0 | 20 | 28,0 | BSBE-03R | |
| 5,0 - 10,0 | 6,0 | 20 | 28,0 | BSBC-03 | |
| 5,0 - 10,0 | 10,0 | 20 | 28,0 | BSBE-03 | |
| PG 13,5 | 5,0 - 9,0 | 6,5 | 22 | 26,5 | BSBD-04 |
| 5,0 - 9,0 | 10,0 | 22 | 26,5 | BSBE-04R | |
| 6,0 - 12,0 | 6,5 | 22 | 26,5 | BSBC-04 | |
| 6,0 - 12,0 | 10,0 | 22 | 26,5 | BSBE-04 | |
| PG 16 | 7,0 - 12,0 | 6,5 | 24 | 30,0 | BSBD-05 |
| 7,0 - 12,0 | 10,0 | 24 | 30,0 | BSBE-05R | |
| 10,0 - 14,0 | 6,5 | 24 | 30,0 | BSBC-05 | |
| 10,0 - 14,0 | 10,0 | 24 | 30,0 | BSBE-05 | |
| PG 21 | 9,0 - 16,0 | 7,2 | 30 | 35,0 | BSBD-06 |
| 9,0 - 16,0 | 12,0 | 30 | 35,0 | BSBE-06R | |
| 13,0 - 18,0 | 7,2 | 30 | 35,0 | BSBC-06 | |
| 13,0 - 18,0 | 12,0 | 30 | 35,0 | BSBE-06 | |
| PG 29 | 12,0 - 20,0 | 8,0 | 40 | 40,5 | BSBD-07 |
| 12,0 - 20,0 | 12,0 | 40 | 40,5 | BSBE-07R | |
| 18,0 - 25,0 | 8,0 | 40 | 40,5 | BSBC-07 | |
| 18,0 - 25,0 | 12,0 | 40 | 40,5 | BSBE-07 | |
| PG 36 | 20,0 - 26,0 | 9,0 | 50 | 50,0 | BSBD-08 |
| 20,0 - 26,0 | 14,0 | 50 | 50,0 | BSBE-08R | |
| 22,0 - 32,0 | 9,0 | 50 | 50,0 | BSBC-08 | |
| 22,0 - 32,0 | 14,0 | 50 | 50,0 | BSBE-08 | |
| PG 42 | 25,0 - 31,0 | 12,0 | 58 | 51,0 | BSBD-09 |
| 25,0 - 31,0 | 16,0 | 58 | 51,0 | BSBE-09R | |
| 30,0 - 38,0 | 12,0 | 58 | 51,0 | BSBC-09 | |
| 30,0 - 38,0 | 16,0 | 58 | 51,0 | BSBE-09 | |
| PG 48 | 29,0 - 35,0 | 14,0 | 64 | 54,5 | BSBD-10 |
| 29,0 - 35,0 | 18,0 | 64 | 54,5 | BSBE-10R | |
| 34,0 - 44,0 | 14,0 | 64 | 54,5 | BSBC-10 | |
| 34,0 - 44,0 | 18,0 | 64 | 54,5 | BSBE-10 |
Velikosti vývodek s NPT závitem
| Velikost | Upínací rozsah Ø [mm] |
Délka závitu TL [mm] |
Velikost SW Cap [mm] |
Výška H [mm] |
Objednací číslo |
| NPT 3/8" | 2,0 - 6,0 | 11,5 | 17 | 25,5 | BNBD-01 |
|---|---|---|---|---|---|
| 3,0 - 7,0 | 11,5 | 20 | 31,5 | BNBD-01S | |
| 4,0 - 8,0 | 11,5 | 17 | 25,5 | BNBC-01 | |
| 5,0 - 10,0 | 11,5 | 20 | 31,5 | BNBC-01S | |
| NPT 1/2" | 5,0 - 9,0 | 13,0 | 22 | 27,5 | BNBD-02 |
| 6,0 - 12,0 | 13,0 | 22 | 27,5 | BNBC-02 | |
| 7,0 - 12,0 | 13,0 | 24 | 30,0 | BNBD-02S | |
| 10,0 - 14,0 | 13,0 | 24 | 30,0 | BNBC-02S | |
| NPT 3/4" | 9,0 - 16,0 | 13,0 | 30 | 38,0 | BNBD-03 |
| 13,0 - 18,0 | 13,0 | 30 | 38,0 | BNBC-03 | |
| NPT 1" | 12,0 - 20,0 | 13,0 | 40 | 45,5 | BNBD-04 |
| 18,0 - 25,0 | 13,0 | 40 | 45,5 | BNBC-04 | |
| NPT 1 1/4" | 22,0 - 32,0 | 25,6 | 50 | 50,0 | BNBC-05 |
| NPT 1 1/2" | 30,0 - 38,0 | 26,0 | 58 | 51,0 | BNBC-06 |
| NPT 2" | 34,0 - 44,0 | 27,0 | 64 | 55,0 | BNBC-07 |
Technické parametre
Parametry
| Základné rozdelenie | Kabelové vývodky pro průmysl |
|---|---|
| Príslušenstvo |  Ne |
| Materiál | Kov |
