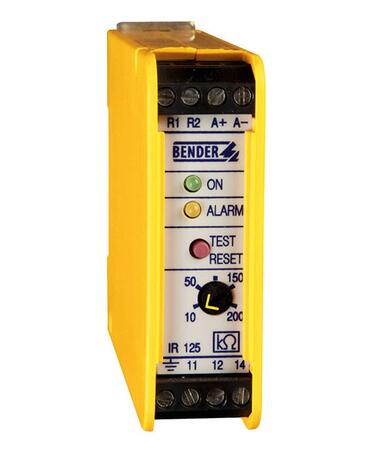

IR125Y - Sledovač izolačného stavu

Strážič izolačného stavu pre jednosmerné siete

Monitoruje izolačný odpor v jednosmerných IT sieťach do 300 V. Výroba tejto verzie bude ukončená.

Cena 413 EUR
495,60 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (1)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Varianty k produktu IR125Y - Sledovač izolačného stavu (1)

IR125Y-4 Sledovač izolačného stavu
Sledovač izolačného stavu
IR125Y-4
Un AC 19,2...265V, 50/60Hz / DC 19,2...308V
Us = Un
R 10k...200kOhm
OBJ: B91023005
Záruka: 24 m.
Skladom v GHV
skladom 6 ks
413 EUR/ks
495,60 EUR s DPH
Porovnání
+-
Košík

Voliteľné príslušenstvo k IR125Y - Sledovač izolačného stavu

Príslušenstvo - Príchytka pre šraubovú montáž (XM112)
Príchytka pre šraubovú montáž (XM112)
Príchytka pre šraubovú montáž (XM112)
Sada Hlídač izolace IRDH + držák pro upevnění šrouby
OBJ: B990056
Záruka: 24 m.
Skladom v GHV
skladom 3 ks
6,30 EUR/ks
7,56 EUR s DPH
Porovnání
+-
Košík

Popis produktu

  • Nastaviteľná hodnota reakcie 10...200 kΩ (1...20 kΩ)
  • Patentovaný merací princíp AMP automaticky prispôsobuje meracie napätie podmienkam systému až do zvodovej kapacity 10 µF
  • ALARM relé s jedným prepínacím kontaktom N/C
  • Prepojením konektorov R1 a R2 možno odblokovať pamäťovú funkciu LED (nastaviť automatický RESET)
  • LED indikácia POWER ON, LED indikácia ALARM signalizuje poruchu
  • Kombinované tlačítko TEST / RESET
  • Možnosť pripojenia externého spínania TEST a RESET

Rozšírené informácie

Prístroj ISOMETER® IR125Y monitoruje izolačný odpor v jednosmerných IT sieťach. Princíp merania AMP umožňuje indikovať ako nesymetrické tak i symetrické poruchy izolácie. U prístroja je možné zapnúť automatický RESET. Prístroj je napájaný z monitorovanej siete a nevyžaduje zvláštne napájanie.

Aplikácie

  • Jednosmerné riadiace a pomocné obvody podľa EN 60204-1:1997
  • Jednosmerné prídavné obvody podľa DIN VDE 0100-725 (VDE 0100 část725):1991-11
  • Jednoduché batériové systémy

Funkcia prístroja

Prístroj trvale meria a vyhodnocuje izolačný odpor monitorovanej jednosmernej IT siete. Ak izolačný odpor medzi vodičmi siete a zemou klesne pod nastavenú hodnotu reakcie, aktivuje sa relé ALARM a rozsvieti sa LED ALARM. LED ALARM zostáva svietiť aj po odstránení poruchy a jej zhasnutie (vynulovanie pamäte) je možné iba po stlačení tlačítka RESET. V prípade automatického RESET, zhasne LED ALALRM ihneď po odstránení poruchy. Stlačením tlačítka TEST simulujeme funkciu poruchy a testujeme funkčnosť prístroja.

Merací princíp

Prístroj pracuje na princípe AMP, mikroprocesorom riadeného meracieho napätia, ktoré sa prispôsobuje podmienkam systému. Európsky patent firmy BENDER.

Normy

ISOMETER® IR125Y vyhovuje normám:

  • ČSN EN 61557-8
  • STN EN 61557-8
  • DIN EN 61557-8
  • EN61557-8
  • IEC61557-8
  • ASTM F1669M-96



Technické parametre

Parametry

Aplikácieprůmysl
Rozsah pracovných teplôt-10 °C … 55 °C
Riadiace obvodyano Ano
Pomocné obvodyano Ano
Hlavné obvodybe Ne
Monitorovaná sieť 3(N)ACbe Ne
Monitorovaná sieť ACano Ano
Monitorovaná sieť AC/DCano Ano
Monitorovaná sieť DCano Ano
Menovité napätie Un AC19,2 V … 256 V
Menovité napätie Un DC19,2 V … 308 V
Rozptylová kapacita siete Ce µF0 F … 0,01 mF
Hodnota reakcie Ran kΩ10 kΩ … 200 kΩ
Prepojené sieteNIE
Generátor pulzov pre vyhľadávanie poruchy izoláciebe Ne
Montáž na DIN lištuano Ano
Montáž pomocou skrutiekano Ano
Montáž do panelu/na stenuNIE
Webový serverbe Ne
Modbus TCPbe Ne
Modbus RTUbe Ne
BCOMbe Ne
BSbe Ne
BMSbe Ne
isoDatabe Ne
CANbe Ne


Izolácia podľa IEC 60664-1
Menovité izolačné napätie AC 250 V
Menovité rázové skúšobné napätie 4 kV
Parametre napájania
Menovité napájacie napätie Us = Un (viď údaje pre objednanie)
Menovitá frekvencia napájacieho napätia fs DC
Vlastná spotreba ≤ 3 VA
Parametre monitorovanej IT siete
Menovité napätie siete Un viď údaje pre objednanie
Menovitá frekvencia siete fn DC
Hodnoty reakcie
Hodnota reakcie Ran pre IR125Y-2 / IR125Y-4 1...20 kΩ / 10...200 kΩ
Špecifické časy
Doba odozvy tan pri RF=0,5×Ran a Ce=1 µF ≤ 6 s
Merací obvod
Merací princíp AMP
Meracie napätie Um 13 V
Merací prúd Im (pri RF = 0 Ω) pre IR125Y-2 / IR125Y-4 < 11 mA / < 0,12 mA
Vnútorný odpor Ri pre IR125Y-2 / IR125Y-4 12 kΩ / 112 kΩ
Zvodová kapacita siete Ce < 10 µF
Vstupy/výstupy
TEST tlačítko interné
RESET tlačítko interné/externé
Spínacie obvody
Spínacie prvky 1 × relé s 1 prepínacím kontaktom
Pracovný režim N/C
Všeobecné údaje
Typ pripojenia vodičov šraubové svorky
Pracovná teplota okolia -25...60 °C
Skladovacia teplota -40...70 °C
Pracovný režim nepretržitá prevádzka
Montáž v akejkoľvek pozícii
Stupeň krytia, vnútorné súčasti
(DIN EN 60529)
IP 30
Stupeň krytia, svorky
(DIN EN 60529)
IP 20
Rýchla montáž na DIN lištu podľa IEC 60715
Uchytenie pomocou šraub 2 × M4 s montážnou svorkou
Klasifikácia horľavosti podľa UL94 V-0
Hmotnosť cca. 130 g
Typ puzdra XM22

Rozmery puzdra XM22

Rozmery puzdra XM22
