LED 121/122 - Svítilna LED sa zásuvkou

Svítilny VarioLine LED 121/122 jsou kombinací LED osvětlení a zásuvky. Jejich výhodnou je dvojí délka svítilny. Uchycení je řešeno magnety nebo šrouby.
Napětí: 230 V AC

Cena 121,80 EUR
146,16 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (1)
ChatDopyt na produkt
PorovnáníPorovnať
Patrik Popela
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel

Varianty k produktu LED 121/122 - Svítilna LED sa zásuvkou (1)

LED 121 Varioline, 220-240 V AC, s magnetem a PIR, délka 500 mm LED svietidlo s vypínačom
LED svietidlo s vypínačom
LED 121 Varioline, 220-240 V AC, s magnetem a PIR, délka 500 mm
Typ svítidla: LED; Uchycení: magnetem; Stupeň krytí: IP20
Napájecí napětí: AC 220-240 V, 50/60Hz; Příkon: 11 W
Svítivost: 1080 Lm; Úhel svítivosti: 120°;
Barva světla: bílá, denní světlo; Teplota barvy: 6500K
Rozměry: 500x100x44 mm; Spínač: PIR
Schválení: VDE; Typ zásuvky: CZ/SK/F/PL
OBJ: 12110.0-30
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
121,80 EUR/ks
146,16 EUR s DPH
Porovnání
+-
Košík

Voliteľné príslušenstvo k LED 121/122 - Svítilna LED sa zásuvkou

Zásuvkový konektor pro LED 121/122, bez kabelu Príslušenstvo LED 121/122
Príslušenstvo LED 121/122
Zásuvkový konektor pro LED 121/122, bez kabelu
Zásuvkový koenktor bez kabelu; Napětí: AC; Barva: Bílá;
Použití: Napájecí vstup a připojení svítilen; Schválení: VDE a UL.
OBJ: 264093
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
8,57 EUR/ks
10,28 EUR s DPH
Porovnání
+-
Košík
Zásuvkový konektor pro LED 121/122, bez kabelu Príslušenstvo LED 121/122
Príslušenstvo LED 121/122
Zásuvkový konektor pro LED 121/122, bez kabelu
Zásuvkový koenktor bez kabelu; Napětí: AC; Barva: Bílá;
Použití: Napájecí vstup; Schválení: VDE a UL.
OBJ: 264091
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
7,68 EUR/ks
9,22 EUR s DPH
Porovnání
+-
Košík
Napájecí kabel, zásuvkový AC Napájací kábel
Napájací kábel
Napájecí kabel, zásuvkový AC
Izolovaný kabel 3 x 1,5 mm2 se zásuvkou (FEMALE); Délka: 4,0 m; Napětí: AC
Barva: Bílá; Použití: Napájení vstup; Schválení: VDE.
OBJ: 244422
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
16,53 EUR/ks
19,84 EUR s DPH
Porovnání
+-
Košík
Napájecí kabel UL, zásuvkový AC Napájací kábel
Napájací kábel
Napájecí kabel UL, zásuvkový AC
Izolovaný kabel 3 x AWG 16 se zásuvkou (FEMALE); Délka: 4,0 m; Napětí: AC
Barva: Bílá; Použití: Napájení vstup; Schválení: UL.
OBJ: 244423
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
38,90 EUR/ks
46,68 EUR s DPH
Porovnání
+-
Košík
Napájecí kabel propojovací AC Napájací kábel
Napájací kábel
Napájecí kabel propojovací AC
Izolovaný kabel 2 x 1,5 mm2 se 2 konektory; Délka: 1,0 m; Napětí: AC
Barva: Bílá; Použití: Propojení svítilen; Schválení: VDE.
OBJ: 244358
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
9,91 EUR/ks
11,89 EUR s DPH
Porovnání
+-
Košík
Napájecí kabel propojovací AC s UL Napájací kábel
Napájací kábel
Napájecí kabel propojovací AC s UL
Izolovaný kabel 2 x AWG 16 se 2 konektory; Délka: 1,0 m; Napětí: AC
Barva: Bílá; Použití: Propojení svítilen; Schválení: VDE a UL.
OBJ: 244359
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
19,91 EUR/ks
23,89 EUR s DPH
Porovnání
+-
Košík
Kabel pro připojení dveřního spínače, zástrčkový AC Napájací kábel
Napájací kábel
Kabel pro připojení dveřního spínače, zástrčkový AC
Izolovaný kabel 2 x 1,5 mm2 se zásuvkou (MALE); Délka: 0,6 m; Napětí: AC
Barva: Bílá; Použití: Napájení výstup; Schválení: VDE.
OBJ: 244424
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
10,34 EUR/ks
12,41 EUR s DPH
Porovnání
+-
Košík

Popis produktu

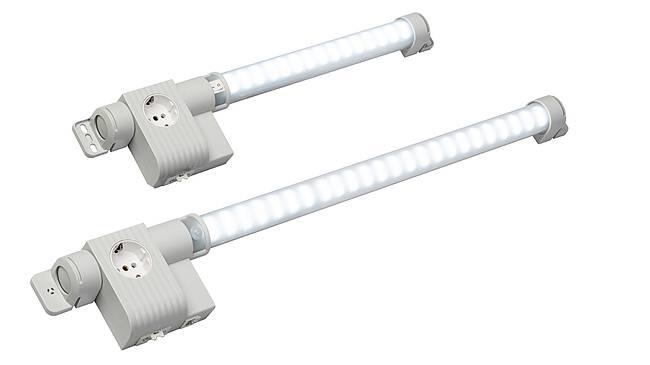

Svítilna řady LED 121/122 Varioline Lamp je kombinací LED osvětlení a vybraného typu zásuvky. Kvůli možnému nedostatku prostoru je dodávána ve dvou verzích s různou délkou. LED dioda vydává více než 1000/1700 lm při spotřebě pouze 11 W / 16 W, čímž osvětluje dokonce i velmi velké kryty. Rotující LED o průměru 360 stupňů bez oslnění využívá středně výkonné LED diody s dobou životnosti 60 000 h. Vyzařovaná barva denního světla je 6 500 K.

Svítilna je ve dvojím provedení dle její délky a s výběrem uchycení pomocí magnetu na kovové skříně nebo pomocí šroubů. V případě potřeby lze zapojit do řetězce až 8 svítilen pomocí propojovacích kabelů. Osvětlení je určeno pro napájení 100-240 V AC. Nevyžaduje napájecí transformátor.

Svítilna LED 121 Varioline - s délkou 500 mm
Svítilna LED 122 Varioline - s délkou 700 mm

  • Dlouhá bezúdržbová životnost
  • Otočná v úhlu 120°
  • Dvě délky svítilny
  • Široké možnosti výběru zásuvky
  • Rychlé a snadné zapojení pomocí kabelu s konektorem
  • Integrované napájení (není potřeba napájecího transformátoru)
  • Napájecích napětí 100-240 V AC
  • Možné zapojení svítilen do řetězce pomocí propojovacího kabelu.

Rozšírené informácie

Technické a objednací údaje

Svítilna VARIOLINE LED 121/122 s vypínačem ON/OFF na boční straně

Velikost 1:
L1 = 500 mm
Velikost 2:
L2 = 700 mm

Objednací č.
(magnet)
Objednací č.
(šrouby)
Objednací č.
(magnet
Objednací č.
(šrouby)
Provozní napětí Zásuvka Nominální
proud
Schválení
12100.0-30 12100.0-00 12200.0-30 12200.0-00 220-240 V AC, 50/60 Hz DE/RU (1) 16,0 A VDE
12101.0-30 12101.0-00 12201.0-30 12201.0-00 220-240 V AC, 50/60 Hz FR/PL/CZ/SK (2) 16,0 A VDE
12102.0-30 12102.0-00 12202.0-30 12202.0-00 220-240 V AC, 50/60 Hz CH (3) 10,0 A -
12103.0-30 12103.0-00 12203.0-30 12203.0-00 220-240 V AC, 50/60 Hz UK/IRL (4) 13,0 A VDE
12104.0-30 12104.0-00 12204.0-30 12204.0-00 120 V AC, 50/60 Hz USA/Canada (5) 15,0 A UL
12105.0-30 12105.0-00 12205.0-30 12205.0-00 220-240 V AC, 50/60 Hz IT (6) 16,0 A VDE
12107.0-30 12107.0-00 12207.0-30 12207.0-00 220-240 V AC, 50/60 Hz AUS (7) 10,0 A VDE

Svítilna VARIOLINE LED 121/122 s pohybovým senzorem PIR

Velikost 1:
L1 = 500 mm
Velikost 2:
L2 = 700 mm

Objednací č.
(magnet)
Objednací č.
(šrouby)
Objednací č.
(magnet
Objednací č.
(šrouby)
Provozní napětí Zásuvka Nominální
proud
Schválení
12110.0-30 12110.0-00 12210.0-30 12210.0-00 220-240 V AC, 50/60 Hz DE/RU (1) 16,0 A VDE
12111.0-30 12111.0-00 12211.0-30 12211.0-00 220-240 V AC, 50/60 Hz FR/PL/CZ/SK (2) 16,0 A VDE
12112.0-30 12112.0-00 12212.0-30 12212.0-00 220-240 V AC, 50/60 Hz CH (3) 10,0 A -
12113.0-30 12113.0-00 12213.0-30 12213.0-00 220-240 V AC, 50/60 Hz UK/IRL (4) 13,0 A VDE
12114.0-30 12114.0-00 12214.0-30 12214.0-00 120 V AC, 50/60 Hz USA/Canada (5) 15,0 A UL
12115.0-30 12115.0-00 12215.0-30 12215.0-00 220-240 V AC, 50/60 Hz IT (6) 16,0 A VDE
12117.0-30 12117.0-00 12217.0-30 12217.0-00 220-240 V AC, 50/60 Hz AUS (7) 10,0 A VDE
Pohybový senzor PIR má pevně nastavenou dobu svícení cca. 5 minut.

Svítilna VARIOLINE LED 121/122 s připojením na dveřní spínač

Velikost 1:
L1 = 500 mm
Velikost 2:
L2 = 700 mm

Objednací č.
(magnet)
Objednací č.
(šrouby)
Objednací č.
(magnet
Objednací č.
(šrouby)
Provozní napětí Zásuvka Nominální
proud
Schválení
12120.0-30 12120.0-00 12220.0-30 12220.0-00 220-240 V AC, 50/60 Hz DE/RU (1) 16,0 A VDE
12121.0-30 12121.0-00 12221.0-30 12221.0-00 220-240 V AC, 50/60 Hz FR/PL/CZ/SK (2) 16,0 A VDE
12122.0-30 12122.0-00 12222.0-30 12222.0-00 220-240 V AC, 50/60 Hz CH (3) 10,0 A -
12123.0-30 12123.0-00 12223.0-30 12223.0-00 220-240 V AC, 50/60 Hz UK/IRL (4) 13,0 A VDE
12124.0-30 12124.0-00 12224.0-30 12224.0-00 120 V AC, 50/60 Hz USA/Canada (5) 15,0 A UL
12125.0-30 12125.0-00 12225.0-30 12225.0-00 220-240 V AC, 50/60 Hz IT (6) 16,0 A VDE
12127.0-30 12127.0-00 12227.0-30 12227.0-00 220-240 V AC, 50/60 Hz AUS (7) 10,0 A VDE

Svítilna VARIOLINE LED 121/122 bez vypínače

Velikost 1:
L1 = 500 mm
Velikost 2:
L2 = 700 mm

Objednací č.
(magnet)
Objednací č.
(šrouby)
Objednací č.
(magnet
Objednací č.
(šrouby)
Provozní napětí Zásuvka Nominální
proud
Schválení
12130.0-30 12130.0-00 12230.0-30 12230.0-00 220-240 V AC, 50/60 Hz DE/RU (1) 16,0 A VDE
12131.0-30 12131.0-00 12231.0-30 12231.0-00 220-240 V AC, 50/60 Hz FR/PL/CZ/SK (2) 16,0 A VDE
12132.0-30 12132.0-00 12232.0-30 12232.0-00 220-240 V AC, 50/60 Hz CH (3) 10,0 A -
12133.0-30 12133.0-00 12233.0-30 12233.0-00 220-240 V AC, 50/60 Hz UK/IRL (4) 13,0 A VDE
12134.0-30 12134.0-00 12234.0-30 12234.0-00 120 V AC, 50/60 Hz USA/Canada (5) 15,0 A UL
12135.0-30 12135.0-00 12235.0-30 12235.0-00 220-240 V AC, 50/60 Hz IT (6) 16,0 A VDE
12137.0-30 12137.0-00 12237.0-30 12237.0-00 220-240 V AC, 50/60 Hz AUS (7) 10,0 A VDE

Příslušenství

Konektory a kabely pro připojení svítilny LED 121/122 nejsou součásti dodávky. Tyto díly lze objednat samostatně.

Svítilna - SET se zástrčkou

Varioline LED svítilny do skříní rozvaděčů jsou dostupné také jako sety obsahující zástrčku obj. č. 264093. Jednoduše přidejte -0003 k obj. č. požadované lampy. Například: 12100.0-30-0003. Sady svítilen pro externí dveřní spínač obsahují rovněž zástrčku obj.č. 264090.

Zásuvkové (FEMALE) / zástrčkové (MALE) konektory

Objednací číslo Typ konektoru Napětí Barva Použití Připojení 1 Schválení
264093 Zásuvkový konektor AC Bílá Napájecí vstup a připojení svítilen 0,75 - 2,5 mm2
(AWG 14-18)
VDE + UL
264091 Zásuvkový konektor AC Bílá Napájecí vstup 0,75 - 2,5 mm2
(AWG 14-18)
VDE + UL
264090 Zástrčkový konektor AC Šedá Dveřní spínač 0,5 - 2,5 mm2
(AWG 14-20)
VDE + UL
1 aplikováno jen na kabel a konektor.
Při připojení k lankovým vodičům je nutno použít lisované koncovky

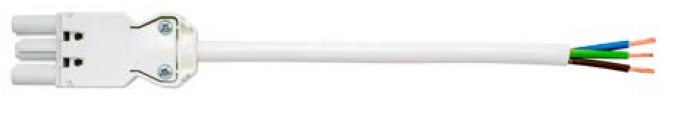

① - Napájecí kabel se zásuvkou (FEMALE) a otevřeným koncem

Objednací číslo Typ kabelu Délka Barva Použití Schválení 2
244422 Napájecí kabel 3 x 1,5 mm2 4,0 m Bílá Napájecí vstup VDE
244423 Napájecí kabel 3 x AWG 16 4,0 m Bílá Napájecí vstup UL
2 aplikováno individuálně jen na kabel a konektor.

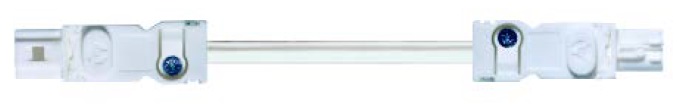

② - Propojovací kabel s dvěma konektory pro řazení svítilen

Objednací číslo Typ kabelu Délka Barva Použití Schválení 2
244358 Propojovací kabel 3 x 1,5 mm2 1,0 m Bílá Pro řazení svítilen VDE
244359 Propojovací kabel 3 x AWG 16 1,0 m Bílá Pro řazení svítilen VDE + UL
2 aplikováno individuálně jen na kabel a konektor.
Maximálně lze řadit 8 svítilen do 1 řetězce.

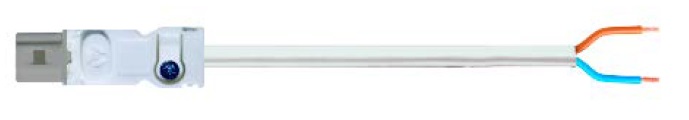

③ - Připojovací kabel se zástrčkou (MALE) a otevřeným koncem pro dveřní spínač

Objednací číslo Typ kabelu Délka Barva Použití Schválení 2
244424 Napájecí kabel 2 x 1,5 mm2 0,6 m Konektor: Šedá
Kabel: Bílá
Napájecí výstup VDE
244425 Napájecí kabel 2 x AWG 16 0,6 m Konektor: Šedá
Kabel: Bílá
Napájecí výstup VDE + UL
2 aplikováno individuálně jen na kabel a konektor.
Tento kabel je potřeba v případě zakoupení svítilny LED 121/122 s připojením na dveřní spínač.

Zapojení svítilny LED 121/122

Schéma zapojení LED 121/122

Zapojená svítilna: 12121.0-00 (délka 500 mm) nebo 12221.0-00 (délka 700 mm)

Typy zásuvek

Typy zásuvek SD 035

(1) - DE/RU,   (2) - FR/PL/CZ/SK,   (3) - CH,   (4) - UK/IRL,   (5) - USA/Canada,   (6) - IT,   (7) - AUS,   (8),(9) - nedodává se

Rozměrové schéma svítilny LED 121/122

Schéma svítilny LED_121/122
Schéma svítilny LED 021/022 Schéma svítilny LED 021/022
Kocovky LED 121/122 pro uchyceni na magnet Kocovky LED 121/122 pro uchyceni na šrouby

Technické parametre

Příkon max. 11 W / 16 W
Napájení 220 - 240 V AC, 50/60 Hz
(min. 200 V AC, max. 265 V AC)
120 V AC, 50/60 Hz
(min. 110 V AC, max. 130 V AC)
Světelný tok

1.080 Lm / 1.730 Lm

Světelný zdroj LED, úhel záření 120°, světlá barva: denní světlo; teplota barvy: 6500 K
Životnost 60 000h při 20°C (+68 °F)
Připojení na napájení 3 pólová zásuvka se zámkem
AC: max. 2,5A / 240 V, barva: bílá
Montáž svítilny magnetem nebo šrouby (M5), utahovací moment max. 2 Nm
Kryt průhledný plast
Rozměry viz. Rozměrové schéma svítilny LED 121/122
Hmotnost cca. 0,3 kg / 0,4 kg
Provozní/skladovací teplota -30 až +40 °C (-22 až +104 °F) / -40 až +85 °C (-40 až +185 °F)
Provozní/skladovací vlhkost max. 90% relativní vlhkosti (nekondenzační)
Stupeň krytí IP20 / I (ochranný vodič)
Možnosti montáže Pro snadné uchycení v ocelových skříních jsou vhodnější svítilny LED s magnetem.
Poznámky Svítilna není určena pro domácí osvětlení.

Súvisiace produkty

Svietidlo do rozvádzačov LED 025
Varianty: 12
LED Svietidlo s káblomLED 025 - Svítilna LED s káblom

Kompaktné malé LED svietidlo s káblom je vhodné zvlášť tam, kde je nedostatok priestoru. LED technológia zaisťuje nízku spotrebu s vysokou životnosťou.
Napätie: 230 V AC, 24-48 V DC, 12 V DC

od 49,80 EUR
od 59,76 EUR s DPH
Porovnání
Skladom v GHVDetail produktu
Svietidlo do rozvádzačov LED 021/022
Varianty: 7

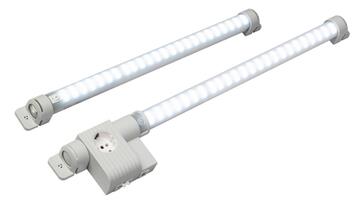

LED Svietidlo s rôznou dĺžkouLED 021/022 Varioline Lamp - Svietidlo s rôznou dĺžkou

Svietidlo LED 021/022 s dvojakou dĺžkou je vhodné tam, kde je nedostatok priestoru. Prichytenie je pomocou magnetov alebo skrutiek. LED technológia zaisťuje nízku spotrebu s vysokou životnosťou.
Napětí: 230 V AC

od 72,90 EUR
od 87,48 EUR s DPH
Porovnání
Na požiadanieDetail produktu
Svietidlo do rozvádzačov LED 025 - Ecoline Lamp
Varianty: 18
LED Svietidlo so svorkovnicou ECOLINE LAMPLED 025 Ecoline Lamp - Svietidlo LED so svorkovnicou
Kompaktné malé LED svietidlo so svorkovnicou je vhodné zvlášť tam, kde je nedostatok priestoru. LED technológia zaisťuje nízku spotrebu s vysokou životnosťou.
Napätie: 230 V AC, 90-110 a 24-48 V DC

od 41,40 EUR
od 49,68 EUR s DPH
Porovnání
Na požiadanieDetail produktu

Mohlo by vás zaujímať

Podujatia

WEBINÁR: Nabíjacie stanice pre elektrické vozidlá - jednoduché bezpečnostné kontroly s Fluke
19.06.2024
Pozývame vás na ONLINE webinár zameraný na kontrolu nabíjacích staníc pre elektrické vozidlá pomocou prístrojov FLUKE.Podujatie sa uskutoční v stredu 19. júna od 13:00 do 14:00. Program bude moderovať...

Akčné produkty

Akční nabídka měřicích přístrojů CHAUVIN ARNOUX do 30.8.2024
01.03.2024 - 30.08.2024
Analyzátory kvality siete C.A 8345,  C.A 8336, C.A 8331 a a záznamníky kvality siete PEL 103 a PEL104 a PEL 104 - za výhodnú cenu a s bohatým príslušenstvom zdarma, Testery izolácie 5000 V C.A 6505...
Kúpte si Fluke ... Získate druhý ZADARMO
01.03.2024 - 31.08.2024
Viac bezpečia, viac výhod, viac Fluke. Na kvalitnom vybavení nešetrite. Je čas investovať do prístrojov, ktoré odolajú aj najnáročnejším pracovným podmienkam. Meracie prístroje Fluke sú zostrojené s odolnosťou...

Novinky

Testery elektrických častí strojných zariadení C.A 6161 a C.A 6163
13.03.2024
Tester elektrických častí strojových zariadení, rozvádzačov, náradia, spotrebičov podľa noriem EN 60204-1, EN 61439-1, EN 60335-1, EN 62368-1, EN 60598-1, EN 60974-4, EN 50699, EN 50678
Štvorkanálové monitory reziduálnych prúdov Bender RCMS410
11.09.2023 - 29.03.2024
Spoločnosť Bender predstavuje štvorkanálový monitor reziduálnych prúdov revolučnej konštrukcie RCMS410: šírka prístroja je iba 18 mm a chýbajúci displej nahrádza vstavaná NFC komunikácia. Monitor RCMS410...

Odborné články

Novinka od firmy Bender pre AC nabíjacie stanice - regulátory nabíjania ICC1324
05.06.2024
Spoločnosť Bender, popredný svetový výrobca prístrojov pre elektrickú bezpečnosť v elektromobilite, uvádza na trh nový regulátor nabíjania ICC1324. Prístroj slúži ako riadiaca jednotka striedavých nabíjacích...
Špecifiká monitoringu izolačného stavu vo veľkých fotovoltaických elektrárňach
25.04.2024
Monitoring izolačného stavu IT sietí fotovoltaických elektrární s výkonom nad 1 MW je vo svete elektrickej bezpečnosti špecifická disciplína. Hlavným dôvodom je veľký rozsah inštalácie tvorenej striedačmi,...
