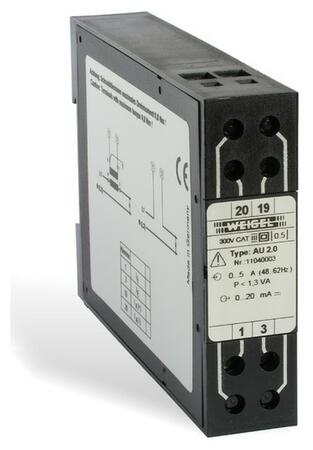

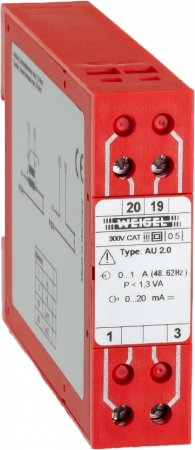

AU 2.0 - Merací prevodník striedavého prúdu

Merací prevodník striedavého prúdu bez pomocného napájania.
Dostupnosť: Na požiadanie
ChatDopyt na produkt
PorovnáníPorovnať
Radek Odložilík
Radek Odložilík
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA a prípojnicových systémov Wöhner.

Popis produktu

Merací prevodník striedavého prúdu bez pomocného napájania.


Rozšírené informácie

Použitie

Meracie prevodníky AU 2.0 merajú efektívne hodnoty sínusových striedavých prúdov a prevádzajú ich na vnútený jednosmerný prúdový signál. Tento výstupný signál môže byť indikovaný ukazovacím meracím prístrojom, ciachovaným v jednotkách meranej veličiny, alebo môže byť použitý pre priemyselné meranie a reguláciu. Ak sa dodrží maximálna, poprípade minimálna povolená záťaž, môže byť pripojených aj niekoľko vyhodnocovacích prístrojov súčasne (ukazovací prístroj, regulátor, zapisovač atď.). Prístroje môžu byť umiestnené v mieste merania alebo vo vzdialených velínoch.
Vstup a výstup sú vzájomne galvanicky oddelené. Výstup je odolný proti skratu a rozpojeniu.

Popis funkcie

Vstupný striedavý prúd je po galvanickom oddelení usmernený a výstupným obvodom prevedený na úmerný vnútený jednosmerný prúd.

Funkčná schéma

Vstupné veličiny

Vstupná veličina sínusový striedavý prúd
Menovitý prúd IEN 1 A (taktiež pre připojenie meniča)
1,2 A
5 A (taktiež pre pripojenie meniča)
6 A
Kmitočtový rozsah 48...62 Hz
Prevádzkové napätie max. 600 V
Merací rozsah 0...IEN
Povolené vybudenie rozsahu 1,2*IEN
Hranica preťažiteľnosti 1,5*IEN trvalo, 10*1EN max. 1 s
Príkon
transformátor napätia < 3 VA
transformátor prúdu 5 A < 4 VA
transformátor prúdu 1 A < 2 VA

Výstupné veličiny

Prúdový výstup
Výstupný prúd IA vnútený jednosmerný prúd
Menovitý prúd IAN 0...20 mA
Výstupná záťaž RA 0...500 Ω
Chyba záťaže ≤ 0,4 % pri zmene záťaže o 50 %
Napätie naprázdno ≤ 20 V
Zvyškové vlnenie pri RA max cca. 3 mVef
Doba ustálenia pri RA max ≤ 300 ms

Prevodné charakteristiky

Převodní charakteristiky AU 2.0

Pomocné napájanie

Pomocné napájanie sa nepripojuje.

Presnosť pri menovitých podmienkach

Presnosť
Presnosť Trieda 0,5 (± 0,5 % z koncovej hodnoty)
Teplotný drift ≤ 0,03 %/K
Menovité podmienky
Kmitočet 50...60 Hz
Priebeh signálu sínusový, činiteľ harmon. skreslenia ≤ 0,1 %
Záťaž 0,5*RA max. ± 1 % proud. výstup
Teplota okolia 23 °C ± 1 K
Doba zahorenia ≥ 1 min

Medzné hodnoty ovplyvňujúcich veličín

Klimatické vlastnosti klimatická trieda 3, podľa VDE/VDI 3540
Rozsah pracovných teplôt -10...+55 °C
Rozsah skladovacích teplôt -25...+65 °C
Relatívna vlhkosť vzduchu ≤ 75 % roč. priemer, bez orosenia

Predpisy a normy

DIN EN 60 529
DIN EN 60 688
DIN EN 61 715
DIN EN 61 010-1
DIN EN 61 326-1
VDE/VDI 3540 list 2

Zvláštne prevedenie

Vstupné veličiny
Men. vstupný prúd IEN iný než štandardný (na požiadanie)

Schémy pripojenia

Obsadenie svoriek

Schéma Svorka Funkcia
Obsazení svorek 2 UE napäťový vstup
5 UE napäťový vstup
19 IA (+) prúdový výstup
20 IA (-) prúdový výstup
Čísla svoriek odpovedajú údajom v schémach pripojenia (podľa DIN 43 807)

Rozmerový náčrtok

Rozmery sú uvedené v milimetroch

Technické parametre

Konštrukčné prevedenie púzdra púzdro so západkou pre montáž na nosnú lištu 35 mm (DIN EN 60 715)
Materiál púzdra lexan 500 R čierny so samozhášacími prísadami, prevedenie podľa normy
UL 94 V - 0
Pripojovacie svorky skrutkové svorky
Prierezy pripojovacích vodičov max. ≤ 4 mm2
Stupeň krytia IP 40 púzdro, IP 20 svorky
Skúšobné napätie 2210 V výstup proti púzdru
3536 V vstup proti púzdru, merací obvod proti výstupu
Pracovné napätie 300 V (sieťové napätie fáza-nula)
Trieda ochrany II
Kategória prepätia CAT III
Stupeň znečistenia 2
Rozmery š × v × d 22,5 mm × 80 mm × 115 mm
Hmotnosť cca 0,35 kg
