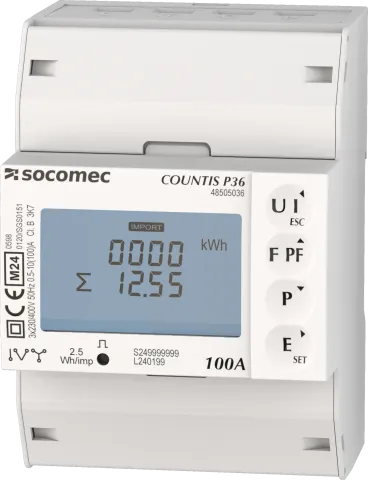

COUNTIS P3x - Trojfázový priamy elektromer do 100 A
Trojfázový elektromer na priame meranie do 100 A. Komunikácia Modbus nebo M-Bus.
V súlade s normami:
IEC 62053-21, IEC 62053-23, IEC 62053-31, IEC 62052-11, IEC 61010-1, EN 50470-1, EN 50470-3
Dopyt na produktPorovnať
Varianty k produktu COUNTIS P3x - Trojfázový priamy elektromer do 100 A (2)
MID certifikace.
Montáž na DIN, velikost 4 moduly.
Napájení z měřených přívodů.
Pulzní výstup 1: 0.01 / 0.1 / 1 / 10 / 100 kWh.
Pulzní výstup 2: pevně 2,5Wh.
Použitelné pro typy měření: 1 fáze, 3 fáze, 3 fáze + N.
-----------------------------
Od 1.1.2025 nahrazuje tyto typy:
COUNTIS E21 48503062 / E30 48503005
COUNTIS E22 48503049 / E31 48503006
COUNTIS E23 48503050 / E32 48503007
COUNTIS E24 48503051 / E33 48503012
/ E34 48503013
MID certifikace.
Montáž na DIN, velikost 4 moduly.
Napájení z měřených přívodů.
Pulzní výstup 1: 0.01 / 0.1 / 1 / 10 / 100 kWh.
Pulzní výstup 2: pevně 2,5Wh.
Použitelné pro typy měření: 1 fáze, 3 fáze, 3 fáze + N.
-----------------------------
Od 1.1.2025 nahrazuje tyto typy:
COUNTIS E15 48503045 / E25 48503052 / E35 48503025
COUNTIS E16 48503046 / E26 48503053 / E36 48503026
Popis produktu
Funkcie
COUNTIS P3x je trojfázový modulárny merač, ktorý umožňuje zobrazenie rôznych hodnôt spotreby energie a výroby a ďalších meraných veličín priamo na podsvietenom LCD displeji. Umožňujú priame meranie pri prúdoch do 100 A a vďaka certifikácii MID sú vhodné na subfakturovanie.
Výhody
Kompaktný dizajn
Na meranie trojfázových záťaží do 100 A stačia len štyri moduly, čím sa šetrí miesto v elektrických rozvádzačoch.
Certifikát MID
Celý sortiment výrobkov je v súlade so smernicou MID, čo zaručuje presnosť a spoľahlivosť povinného merania na účely fakturácie energie. Certifikát pre „modul B+D“ potvrdzuje, že konštrukčný a výrobný proces týchto zariadení bol overený externým laboratóriom.
Univerzálny
- Rozsah pracovných teplôt -40 až +70 °C.
- Možnosť pripojenia k jednofázovej sieti s odčítaním spotreby vo fázach.
Jednoduchá integrácia
Merače COUNTIS P3x sú štandardne kompatibilné so softvérom na monitorovanie energie WEBVIEW. Vďaka automatickej detekcii merača pre rýchlu konfiguráciu je veľmi jednoduché začať pracovať so softvérom.
Prístup k softvéru zabezpečuje brána DIRIS Digiware M-70 alebo D-70.
Viacero rôznych rozhraní
Merače COUNTIS P3x majú tieto možnosti
vybavenie:
- Dva impulzné výstupy, ktoré umožňujú prenášať informácie o spotrebe energie vo forme impulzov.
- Komunikačný výstup RS485 (MODBUS RTU) alebo M-BUS, ktorý umožňuje diaľkové čítanie všetkých údajov prostredníctvom komunikačného protokolu.
- Digitálny vstup na ovládanie 2 taríf alebo až 4 taríf prostredníctvom komunikačného rozhrania na účely rozlíšenia spotreby podľa fakturačných období.
Technické parametre
| Meranie prúdu (TRMS) | ||
| Typ | Trojfázové - priame meranie, 100 A | |
|---|---|---|
| Max. spotreba | 3 VA | |
| Prechodné preťaženie | 30 Imax 10 ms | |
| Spúšťací prúd (Ist) | 0,04 A | |
| Bázový prúd (Ib) | 10 A | |
| Minimálny prúd (Imin) | 0,5 A | |
| Maximálny prúd (Imax) | 100 A | |
| Meranie napätia (TRMS) | ||
| Kategória prepätia | 300 V CAT III – UC1 dle normy IEC 61010-1 | |
| Striedavé napätie (Un) | 400 V, kategória prepätia III | |
| Rozsah napätia | 320–480 VAC | |
| Frekvencia | 45–55 Hz (MID), 45–65 Hz (IEC) | |
| Krátkodobá odolnosť proti prepätiu | 4 kV (1 minuta), 6 kV (1,2 μs) | |
| Presnosť merania | ||
| U,V / I / F / P,Q,S / PF | 0,5 % / 1 % / 0,2 % / 1 % / 1 % in dle normy IEC 61557-12 | |
| Aktivní energie | Trieda B podľa normy EN 50470-1/3 Trieda 1 podľa IEC 62053-21 |
|
| Jalová energia | Trieda 2 podľa IEC 62053-23 | |
| Správa taríf | 2 tarify cez digitálny vstup 0-230 V 4 tarify cez komunikačné rozhranie |
|
| Napájanie | ||
| Pomocné napájanie | Vlastné napájanie | |
| Pulzný výstup | ||
| Počet | 2 | |
| Typ optočlenu | 5–27 VDC – 27 mA max. | |
| Dĺžka pulzu | 60 / 100 / 200 ms | |
| Pulzný výstup 1 | Konfigurovateľné: 0,01 / 0,1 / 1 / 10 / 100 kWh na impulz |
|
| Pulzný výstup 2 | pevné nastavenie na 2,5 Wh/impulz | |
| Životné prostredie | ||
| Prevádzková teplota | -40 až +70 °C | |
| Teplota skladovania | -40 až +75 °C | |
| Relatívna vlhkosť | 0 až 95 % (bez kondenzácie) | |
| Komunikácia | P34 | P36 |
| Dátové pripojenie | RS485 | EN 13757-2 |
| Typ | 2 žíly, half duplex | 2 žíly, half duplex |
| Protokol | Modbus RTU | M-BUS |
| Rýchlosť | 2,4 / 4,8 / 9,6 / 19,2 / 38,4 kbps |
300 / 600 / 1,2 k / 2,4 k / 4,8 k / 9,6 kbps |
