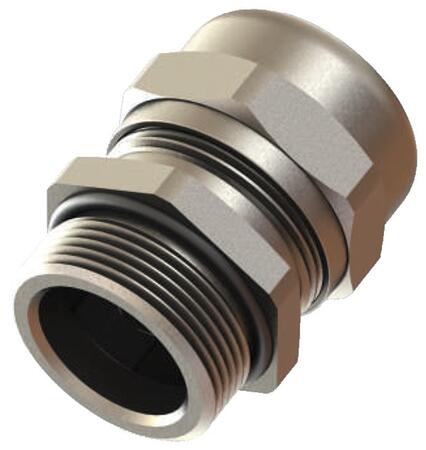

EMC 2 - Poniklovaná kabelová vývodka s závitem
Popis produktu
Speciální kabelová průchodka pro dodržení standardu na EMC (elektromagnetickou kompatibilitu).
Kabelové vývodky s metrickýmm, PG a NPT závitem jsou určeny pro upevnění kabelů a vodičů s nutnosti utažení maticí.
Velikosti závitů:
- M12x1,5 až M63x1,5
- PG 7 až PG 48
- NPT 3/8" až NPT 1"
Výhody
- Standard na EMC
- Vysoký stupeň krytí IP66/IP68
- Široký upínací rozsah
- Pevná konstrukce
- Možnost výměny vnitřní vložky
- Jednoduchá instalace a demontáž
Rozšírené informácie
Obecné technické údaje
Materiál | Poniklovaná mosaz |
---|---|
Těsnící O-kroužek | NBR |
Montážní poloha | variabilní |
Typ závitu | - metrický dle EN 60423 - PG dle DIN 40430 - NPT dle ANSI B1.20.1 |
Odolnost proti ohni | V2 - dle UL94 |
Stupeň krytí | IP68 - 5 bar po dobu 30 min. |
Pracovní teplota | trvale: -20 až +100 °C špičkově: -40 až +150 °C |
Schválení |
VDE File no. 40039349 dle DIN EN 62444 |
Příslušenství (zvlášť objednat) | - EMC matice bez límce - pro utažení EMC vývodky - Zaslepovací hříbky - pro zaslepení vývodky |
Rozměry EMC2 vývodky s metrickým, PG a NPT závitem
Kompletní rozměry kabelové vývodky si lze stáhnout v katalogovém listě, který naleznete v sekci "Ke stažení".
Velikosti EMC2 vývodek s metrickým závitem
Velikost | Upínací rozsah Ø [mm] |
Rozsah krytí EMC Ø [mm] |
Délka závitu TL [mm] |
Velikost SW Cap [mm] |
Výška H [mm] |
Objednací číslo |
M12x1,5 | 3,0 - 6,5 | 2,5 - 4,5 | 6,0 | 14 | 24,0 | BMEM-0S |
---|---|---|---|---|---|---|
3,0 - 6,5 | 2,5 - 4,5 | 12,0 | 14 | 24,0 | BMEN-0S | |
M16x1,5 | 4,0 - 8,0 | 3,5 - 6,0 | 7,0 | 17 | 25,5 | BMEM-01 |
4,0 - 8,0 | 3,5 - 6,0 | 12,0 | 17 | 25,5 | BMEN-01 | |
5,0 - 10,0 | 4,0 - 8,0 | 6,5 | 20 | 31,5 | BMEM-01S | |
M20x1,5 | 6,0 - 12,0 | 5,0 - 10,0 | 8,0 | 22 | 26,5 | BMEM-02 |
6,0 - 12,0 | 5,0 - 10,0 | 12,0 | 22 | 26,5 | BMEN-02 | |
M25x1,5 | 10,0 - 14,0 | 8,5 - 11,5 | 8,0 | 24 | 30,0 | BMEM-03 |
10,0 - 14,0 | 8,5 - 11,5 | 12,0 | 24 | 30,0 | BMEN-03 | |
13,0 - 18,0 | 11,0 - 14,0 | 8,0 | 30 | 40,0 | BMEM-03S | |
M32x1,5 | 13,0 - 18,0 | 11,0 - 14,0 | 9,0 | 30 | 35,0 | BMEM-04 |
13,0 - 18,0 | 11,0 - 14,0 | 15,0 | 30 | 35,0 | BMEN-04 | |
18,0 - 25,0 | 16,0 - 20,0 | 9,0 | 40 | 46,0 | BMEM-04S | |
M40x1,5 | 18,0 - 25,0 | 16,0 - 20,0 | 9,0 | 40 | 40,5 | BMEM-05 |
18,0 - 25,0 | 16,0 - 20,0 | 15,0 | 40 | 40,5 | BMEN-05 | |
22,0 - 32,0 | 20,0 - 27,0 | 9,0 | 50 | 54,5 | BMEM-05S | |
M50x1,5 | 22,0 - 32,0 | 20,0 - 27,0 | 9,0 | 50 | 50,0 | BMEM-06 |
22,0 - 32,0 |
20,0 - 27,0 |
15,0 | 50 | 50,0 | BMEN-06 | |
M63x1,5 | 34,0 - 44,0 | 31,0 - 40,0 | 14,0 | 64 | 55,0 | BMEM-07 |
34,0 - 44,0 | 31,0 - 40,0 | 18,0 | 64 | 55,0 | BMEN-07 |
Velikosti EMC2 vývodek s PG závitem
Velikost | Upínací rozsah Ø [mm] |
Rozsah krytí EMC Ø [mm] |
Délka závitu TL [mm] |
Velikost SW Cap [mm] |
Výška H [mm] |
Objednací číslo |
PG 7 | 3,0 - 6,5 | 2,5 - 4,5 | 6,0 | 14 | 24,0 | BSEM-011 |
---|---|---|---|---|---|---|
3,0 - 6,5 | 2,5 - 4,5 | 10,0 | 14 | 24,0 | BSEN-01 | |
PG 9 | 4,0 - 8,0 | 3,5 - 6,0 | 6,0 | 17 | 25,5 | BSEM-02 |
4,0 - 8,0 | 3,5 - 6,0 | 10,0 | 17 | 25,5 | BSEN-02 | |
PG 11 | 5,0 - 10,0 | 4,0 - 8,0 | 6,0 | 20 | 28,0 | BSEM-03 |
5,0 - 10,0 | 4,0 - 8,0 | 10,0 | 20 | 28,0 | BSEN-03 | |
PG 13,5 | 6,0 - 12,0 | 5,0 - 10,0 | 6,5 | 22 | 26,5 | BSEM-04 |
6,0 - 12,0 | 5,0 - 10,0 | 10,0 | 22 | 26,5 | BSEN-04 | |
PG 16 | 10,0 - 14,0 | 8,5 - 11,5 | 6,5 | 24 | 30,0 | BSEM-05 |
10,0 - 14,0 | 8,5 - 11,5 | 10,0 | 24 | 30,0 | BSEN-05 | |
PG 21 | 13,0 - 18,0 | 11,0 - 14,0 | 7,2 | 30 | 35,0 | BSEM-06 |
13,0 - 18,0 | 11,0 - 14,0 | 12,0 | 30 | 35,0 | BSEN-06 | |
PG 29 | 18,0 - 25,0 | 16,0 - 20,0 | 8,0 | 40 | 40,5 | BSEM-07 |
18,0 - 25,0 | 16,0 - 20,0 | 12,0 | 40 | 40,5 | BSEN-07 | |
PG 36 | 22,0 - 32,0 | 20,0 - 27,0 | 9,0 | 50 | 50,0 | BSEM-08 |
22,0 - 32,0 | 20,0 - 27,0 | 14,0 | 50 | 50,0 | BSEN-08 | |
PG 42 | 30,0 - 38,0 | 28,0 - 34,0 | 12,0 | 58 | 51,0 | BSEM-09 |
30,0 - 38,0 | 28,0 - 34,0 | 16,0 | 58 | 51,0 | BSEN-09 | |
PG 48 | 34,0 - 44,0 | 31,0 - 40,0 | 14,0 | 64 | 55,0 | BSEM-10 |
34,0 - 44,0 | 31,0 - 40,0 | 18,0 | 64 | 55,0 | BSEN-10 |
Velikosti EMC2 vývodek s NPT závitem
Velikost | Upínací rozsah Ø [mm] |
Rozsah krytí EMC Ø [mm] |
Délka závitu TL [mm] |
Velikost SW Cap [mm] |
Výška H [mm] |
Objednací číslo |
NPT 3/8" | 5,0 - 10,0 | 4,0 - 8,0 | 11,5 | 20 | 31,5 | BNEM-01 |
---|---|---|---|---|---|---|
NPT 1/2" | 6,0 - 12,0 | 5,0 - 10,0 | 13,0 | 22 | 27,5 | BNEM-02 |
NPT 3/4" | 13,0 - 18,0 | 11,0 - 14,0 | 13,0 | 30 | 38,0 | BNEM-03 |
NPT 1" | 18,0 - 25,0 | 16,0 - 20,0 | 13,0 | 40 | 45,5 | BNEM-04 |
Technické parametre
Parametry
Základné rozdelenie | Vývodky s EMC kompatibilitou |
---|---|
Príslušenstvo | Ne |
Materiál | Kov |
