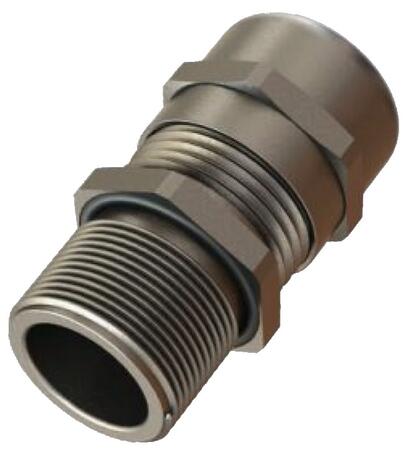

EMC 4 - Poniklovaná kabelová vývodka s závitem
Popis produktu
Speciální kabelová průchodka pro dodržení standardu na EMC (elektromagnetickou kompatibilitu).
Kabelové vývodky s metrickýmm, PG a NPT závitem jsou určeny pro upevnění kabelů a vodičů s nutnosti utažení maticí.
Velikosti závitů:
- M12x1,5 až M63x1,5
- PG 7 až PG 48
- NPT 1/4" až NPT 2"
Výhody
- Standard na EMC
- Vysoký stupeň krytí IP66/IP68
- Široký upínací rozsah
- Pevná konstrukce
- Možnost výměny vnitřní vložky
- Jednoduchá instalace a demontáž
Rozšírené informácie
Obecné technické údaje
Materiál | Poniklovaná mosaz |
---|---|
Těsnící O-kroužek | NBR |
Montážní poloha | variabilní |
Typ závitu | - metrický dle EN 60423 - PG dle DIN 40430 - NPT dle ANSI B1.20.1 |
Odolnost proti ohni | V2 - dle UL94 |
Stupeň krytí | IP68 - 5 bar po dobu 30 min. |
Pracovní teplota | trvale: -20 až +100 °C špičkově: -40 až +150 °C |
Schválení |
VDE File no. 40039349 dle DIN EN 62444 |
Příslušenství (zvlášť objednat) | - EMC matice bez límce - pro utažení EMC vývodky - Zaslepovací hříbky - pro zaslepení vývodky |
Rozměry EMC4 vývodky s metrickým, PG a NPT závitem
Kompletní rozměry kabelové vývodky si lze stáhnout v katalogovém listě, který naleznete v sekci "Ke stažení".
Velikosti EMC4 vývodek s metrickým závitem
Velikost | Upínací rozsah Ø [mm] |
Rozsah krytí EMC Ø [mm] |
Délka závitu TL [mm] |
Velikost SW Cap [mm] |
Výška H [mm] |
Objednací číslo |
M12x1,5 | 3,0 - 6,5 | 2,0 - 5,0 | 6,0 | 14 | 30,0 | BMEM-ES(M12T) |
---|---|---|---|---|---|---|
M16x1,5 | 5,0 - 10,0 | 3,5 - 8,0 | 6,0 | 20 | 35,0 | BMEM-E1(M16T) |
M20x1,5 | 6,0 - 12,0 | 4,5 - 10,0 | 6,0 | 22 | 33,5 | BMEM-E2S(M20T) |
7,5 - 14,0 | 5,5 - 11,5 | 8,0 | 24 | 41,5 | BMEM-E2(M20T) | |
M25x1,5 | 10,0 - 18,0 | 7,0 - 14,0 | 8,0 | 30 | 44,5 | BMEM-E3(M25T) |
M32x1,5 | 16,0 - 25,0 | 12,0 - 20,0 | 9,0 | 40 | 55,0 | BMEM-E4(M32T) |
M40x1,5 | 22,0 - 32,0 | 18,0 - 27,0 | 9,0 | 50 | 62,5 | BMEM-E5(M40T) |
M50x1,5 | 30,0 - 38,0 | 26,0 - 34,0 | 9,0 | 58 | 74,0 | BMEM-E6(M50T) |
M63x1,5 | 34,0 - 44,0 | 30,0 - 40,0 | 14,0 | 64 | 60,0 | BMEM-E7(M63T) |
37,0 - 53,0 | 33,0 - 49,0 | 10,0 | 75 | 75,0 | BMEM-E7L(M63T) |
Velikosti EMC4 vývodek s PG závitem
Velikost | Upínací rozsah Ø [mm] |
Rozsah krytí EMC Ø [mm] |
Délka závitu TL [mm] |
Velikost SW Cap [mm] |
Výška H [mm] |
Objednací číslo |
PG 7 | 3,0 - 6,5 | 2,0 - 5,0 | 6,0 | 14 | 30,0 | BSEM-E1(PG7T) |
---|---|---|---|---|---|---|
PG 9 | 5,0 - 10,0 | 3,5 - 8,0 | 6,0 | 20 | 35,0 | BSEM-E3(PG9T) |
PG 11 | 6,0 - 12,0 | 4,5 - 10,0 | 6,5 | 22 | 33,5 | BSEM-E4(PG11T) |
PG 13,5 | 7,5 - 14,0 | 5,5 - 11,5 | 6,5 | 24 | 41,5 | BSEM-E5(PG13,5T) |
PG 21 | 10,0 - 18,0 | 7,0 - 14,0 | 7,0 | 30 | 44,5 | BSEM-E6(PG21T) |
PG 29 | 16,0 - 25,0 | 12,0 - 20,0 | 9,0 | 40 | 55,0 | BSEM-E7(PG29T) |
PG 36 | 22,0 - 32,0 | 18,0 - 27,0 | 9,0 | 50 | 62,0 | BSEM-E8(PG36T) |
PG 42 | 30,0 - 38,0 | 26,0 - 34,0 | 12,0 | 58 | 74,5 | BSEM-E9(PG42T) |
PG 48 | 34,0 - 44,0 | 30,0 - 40,0 | 14,0 | 64 | 60,0 | BSEM-E10(PG48T) |
Velikosti EMC4 vývodek s NPT závitem
Velikost | Upínací rozsah Ø [mm] |
Rozsah krytí EMC Ø [mm] |
Délka závitu TL [mm] |
Velikost SW Cap [mm] |
Výška H [mm] |
Objednací číslo |
NPT 1/4" | 3,0 - 6,5 | 2,0 - 5,0 | 11,5 | 14 | 30,0 | BNEM-ES(NPT1/4"T) |
---|---|---|---|---|---|---|
NPT 3/8" | 5,0 - 10,0 | 3,5 - 8,0 | 11,5 | 20 | 35,0 | BNEM-E1(NPT3/8"T) |
NPT 1/2" | 6,0 - 12,0 | 4,5 - 10,0 | 15,0 | 22 | 39,5 | BNEM-E2S(NPT1/2"T) |
7,5 - 14,0 | 5,5 - 11,5 | 15,0 | 24 | 41,5 | BNEM-E2(NPT1/2"T) | |
NPT 3/4" | 10,0 - 18,0 | 7,0 - 14,0 | 15,0 | 30 | 43,5 | BNEM-E3(NPT3/4"T) |
NPT 1" | 16,0 - 25,0 | 12,0 - 20,0 | 20,0 | 40 | 54,0 | BNEM-E4(NPT1"T) |
NPT 1 1/4" | 22,0 - 32,0 | 18,0 - 27,0 | 20,0 | 50 | 63,0 | BNEM-E5(NPT11/4"T) |
NPT 1 1/2" | 30,0 - 38,0 | 26,0 - 34,0 | 22,0 | 58 | 73,0 | BNEM-E6(NPT11/2"T) |
NPT 2" | 34,0 - 44,0 | 30,0 - 40,0 | 22,0 | 64 | 73,0 | BNEM-E7(NPT2"T) |
Technické parametre
Parametry
Základné rozdelenie | Vývodky s EMC kompatibilitou |
---|---|
Príslušenstvo | Ne |
Materiál | Kov |
