Fluke 1773 - Analyzátor kvality elektrické energie

Záznamník kvality elektrické energie

Záznamník kvality elektrické energie (TRMS) pro jedno a třífázové sítě do 1 000 V ve třídě A dle IEC 61000-4-30 edice 3. Automatická měření, intuitivní dotykové ovládání, napájení z měřené instalace, Rozhraní USB, LTE, WiFi, Ethernet. GPS synchronizace, AUX vstup

Cena od 6 303 EUR
od 7 752,69 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (2)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Kančo
Ing. Jan Kančo
Vedúci predajnej skupiny meracie a testovacie prístroje FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, MICSIG a ostatné.

Varianty k produktu Fluke 1773 - Analyzátor kvality elektrické energie (2)

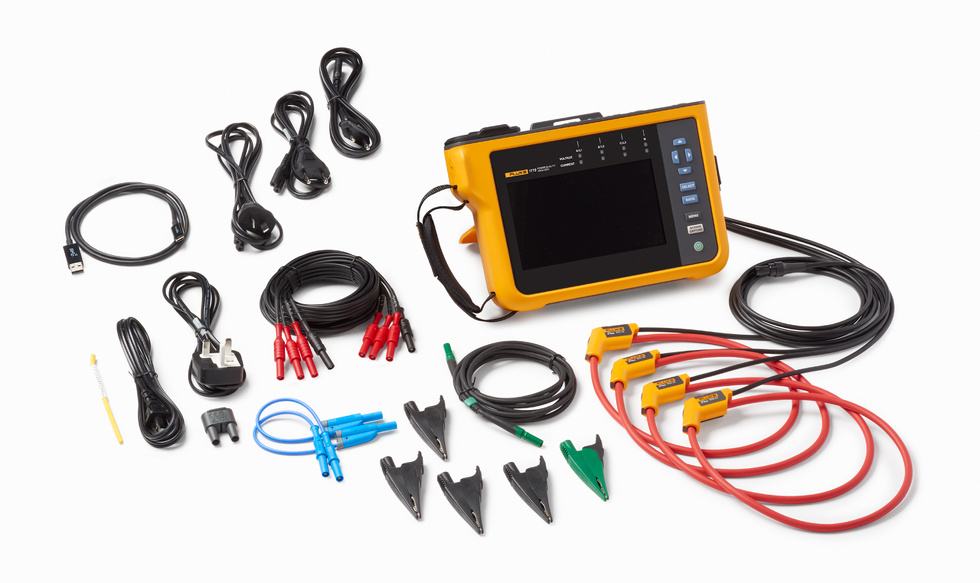

Fluke 1773 - Trojfázový analyzátor kvality energie_obsah dodávky
Analyzátor siete trojfázový
FLUKE 1773

Záznamník Fluke 1773, 4 ks proudové převodníky iFlex i17XX-FLEX1500-24, plochý měřicí vodič 3F+N, 5 ks krokosvorky, 2ks kabel na propojení napájení 0,18m modrý, měřicí vodič zelený, komunikační kabel USB-C, kabel napájení, sada barevných kroužků, adaptér do zásuvky, Energy Analyze Software, návod k obsluze v českém jazyce

OBJ: FL.5117269
EAN: 0095969917667
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
7 072 EUR/ks
8 698,56 EUR s DPH
Porovnání
+-
Košík

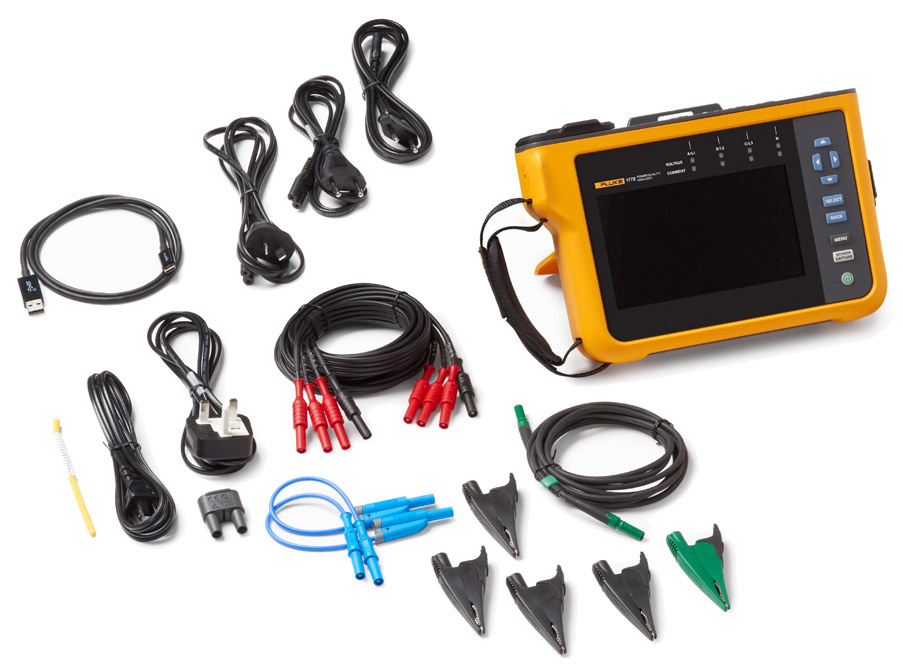

Fluke 1773BASIC - Trojfázový analyzátor kvality energie_obsah dodávky
Analyzátor siete trojfázový
FLUKE 1773/BASIC
Záznamník Fluke 1773, bez proudových převodníků, plochý měřicí vodič 3F+N, 5 ks krokosvorky, 2ks kabel na propojení napájení 0,18m modrý, měřicí vodič zelený, komunikační kabel USB-C, kabel napájení, sada barevných kroužků, adaptér do zásuvky, Energy Analyze Software, návod k obsluze v českém jazyce
OBJ: FL.5272757
EAN: 0195112018507
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
6 303 EUR/ks
7 752,69 EUR s DPH
Porovnání
+-
Košík

Voliteľné príslušenstvo k Fluke 1773 - Analyzátor kvality elektrické energie

FLUKE PREMIUM CARE - FPC1S-FPQ170-1 1 rok Fluke Premium Care pre Fluke 1770
1 rok Fluke Premium Care pre Fluke 1770
FLUKE PREMIUM CARE - FPC1S-FPQ170-1

1 rok služby Fluke Premium Care pokrývající přístroj Fluke 1770 Three-Phase Power Quality Analyzers
Pro již zakoupené přístroje
Služba Fluke Premium Care

OBJ: FL.5326110
EAN: 0195112043530
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
912 EUR/ks
1 121,76 EUR s DPH
Porovnání
+-
Košík
FLUKE PREMIUM CARE - FPC3S-FPQ170-1 3 roky Fluke Premium Care pre Fluke 1770
3 roky Fluke Premium Care pre Fluke 1770
FLUKE PREMIUM CARE - FPC3S-FPQ170-1

3 roky služby Fluke Premium Care pokrývající přístroj Fluke 1770 Three-Phase Power Quality Analyzers
Pro již zakoupené přístroje
Služba Fluke Premium Care

OBJ: FL.5326122
EAN: 0195112038352
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
2 448 EUR/ks
3 011,04 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo Fluke iFlex 3000-24 - Pružný prevodník
Príslušenstvo pre Fluke 17xx
i17XX FLEX1.5KIP
1 kus, rozsah 1500 A, délka 60 cm (24 palců), IP65
OBJ: FL.4921003
EAN: 0095969857093
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
331 EUR/ks
407,13 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo Fluke iFlex 3000-24-3PK - Pružný prevodník
Príslušenstvo pre Fluke 17xx
i17XX FLEX1.5KIP/3PK
3 kusy, rozsah 1500 A, délka 60 cm (24 palců), IP65
OBJ: FL.4921015
EAN: 0095969857109
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
788 EUR/ks
969,24 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo Fluke iFlex 3000-24-4PK - Pružný prevodník
Príslušenstvo pre Fluke 17xx
i17XX FLEX1.5KIP/4PK
4 kusy, rozsah 1500 A, délka 60 cm (24 palců), IP65
OBJ: FL.4921026
EAN: 0095969857116
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
1 052 EUR/ks
1 293,96 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo Fluke iFlex 3000-24 - Pružný prevodník
Príslušenstvo pre Fluke 17xx
i17XX FLEX3KIPK
1 kus, rozsah 3000 A, délka 60 cm (24 palců), IP65
OBJ: FL.4921032
EAN: 0095969857123
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
331 EUR/ks
407,13 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo Fluke iFlex 3000-24-3PK - Pružný prevodník
Príslušenstvo pre Fluke 17xx
i17XX FLEX3KIP/3PK
3 kusy, rozsah 3000 A, délka 60 cm (24 palců), IP65
OBJ: FL.4921044
EAN: 0095969857130
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
788 EUR/ks
969,24 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo Fluke iFlex 3000-24-4PK - Pružný prevodník
Príslušenstvo pre Fluke 17xx
i17XX FLEX3KIP/4PK
4 kusy, rozsah 3000 A, délka 60 cm (24 palců), IP65
OBJ: FL.4921067
EAN: 0095969857147
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
1 052 EUR/ks
1 293,96 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo Fluke iFlex 6000-36 - Pružný prevodník
Príslušenstvo pre Fluke 17xx
i17XX FLEX6KIPK
1 kus, rozsah 6000 A, délka 90 cm (36 palců), IP65
OBJ: FL.4921071
EAN: 0095969857154
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
393 EUR/ks
483,39 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo Fluke iFlex 6000-36-3PK - Pružný prevodník
Príslušenstvo pre Fluke 17xx
i17XX FLEX6KIP/3PK
3 kusy, rozsah 6000 A, délka 90 cm (36 palců), IP65
OBJ: FL.4921080
EAN: 0095969857161
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
918 EUR/ks
1 129,14 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo Fluke iFlex 6000-36-4PK - Pružný prevodník
Príslušenstvo pre Fluke 17xx
i17XX FLEX6KIP/4PK
4 kusy, rozsah 6000 A, délka 90 cm (36 palců), IP65
OBJ: FL.4921098
EAN: 0095969857178
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
1 180 EUR/ks
1 451,40 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo Fluke i40s - Kliešťový prevodník
Príslušenstvo pre Fluke 17xx
i40s-EL
Magnetický prevodník 1 ks
AC rozsah 40 mA ... 4 A a rozsah 400 mA ... 40 A
Priemer prevodníka 15 mm
OBJ: FL.4637396
EAN: 0095969786737
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
323 EUR/ks
397,29 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo Fluke i40s-3PK - Kliešťový prevodník
Príslušenstvo pre Fluke 17xx
i40s-EL/3PK
Magnetický prevodník 3 ks
AC rozsah 40 mA ... 4 A a rozsah 400 mA ... 40 A
Priemer prevodníka 15 mm
OBJ: FL.4637409
EAN: 0095969786744
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
904 EUR/ks
1 111,92 EUR s DPH
Porovnání
+-
Košík
i400s Prevodník kliešťový
Prevodník kliešťový
i400s
Kliešťový prevodník i400s 1 ks
AC rozsah 1 A ... 400 A
Priemer otvoru ø32 mm, pripojenie BNC samec, 600V CAT IV
Zjistit více
OBJ: FL.2277202
EAN: 0095969268585
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
457 EUR/ks
562,11 EUR s DPH
Porovnání
+-
Košík

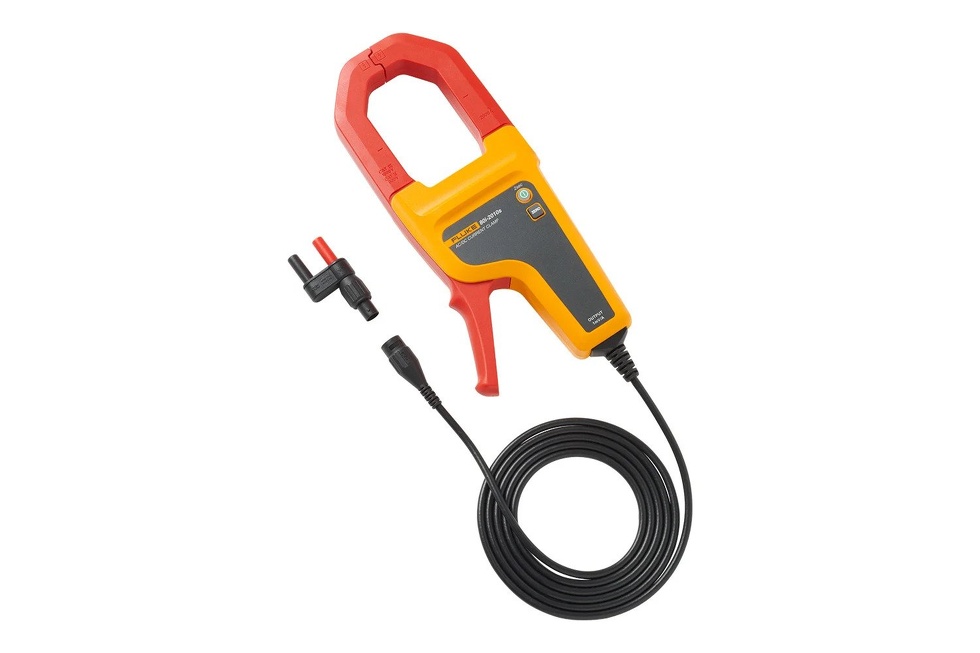

Príslušenstvo Fluke 80i-2010s - Kliešťový prevodník
Prevodník kliešťový
80i-2010s
Magnetický prevodník 1 ks
AC/DC rozsah 2000 A
Priemer prevodníka 52 mm
OBJ: FL.5125579
EAN: 0095969918770
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
1 116 EUR/ks
1 372,68 EUR s DPH
Porovnání
+-
Košík

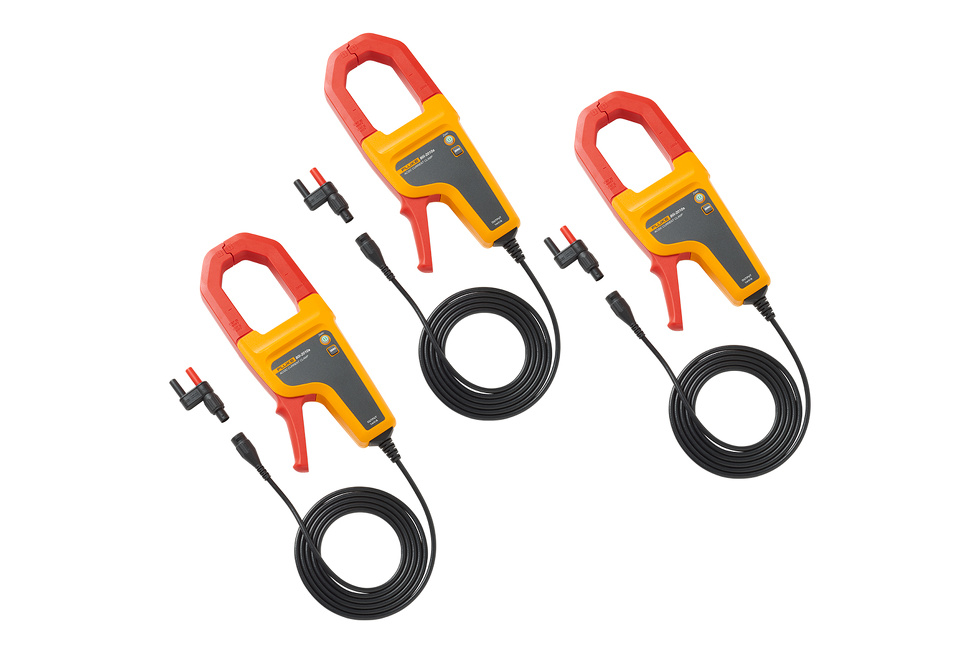

Príslušenstvo Fluke 80i-2010s-3PK - Kliešťový prevodník
Prevodník kliešťový
80i-2010s/3pk
Magnetický prevodník 3 ks
AC/DC rozsah 2000 A
Priemer prevodníka 52 mm
OBJ: FL.5125587
EAN: 0095969918787
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
3 127 EUR/ks
3 846,21 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo Fluke MP1/4PK - Sada magnetických adaptérov
Sada magnetických adaptérov
MP1-3R/1B
3 x červená, 1 x černá
OBJ: FL.4944790
EAN: 0095969861854
Záruka: 12 m.
Skladom v GHV
skladom 1 ks
142 EUR/ks
174,66 EUR s DPH
Porovnání
+-
Košík
XMA-7 černá Svorka magnetická
Svorka magnetická
XMA-7 černá
CAT III, 1000 V, 2 A, průměr magnetu 7 mm, délka 10 mm, připojení vodičů 4 mm, černá
Zjistit více
OBJ: 66.9516-21
Záruka: 12 m.
Skladom v GHV
skladom 6 ks
17,08 EUR/ks
21,01 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo Multicontact - XMA-7 červená
Svorka magnetická
XMA-7 červená
CAT III, 1000 V, 2 A, průměr magnetu 7 mm, délka 10 mm, připojení vodičů 4 mm, červená
Zjistit více
OBJ: 66.9516-22
Záruka: 12 m.
Skladom v GHV
skladom 7 ks
17,08 EUR/ks
21,01 EUR s DPH
Porovnání
+-
Košík

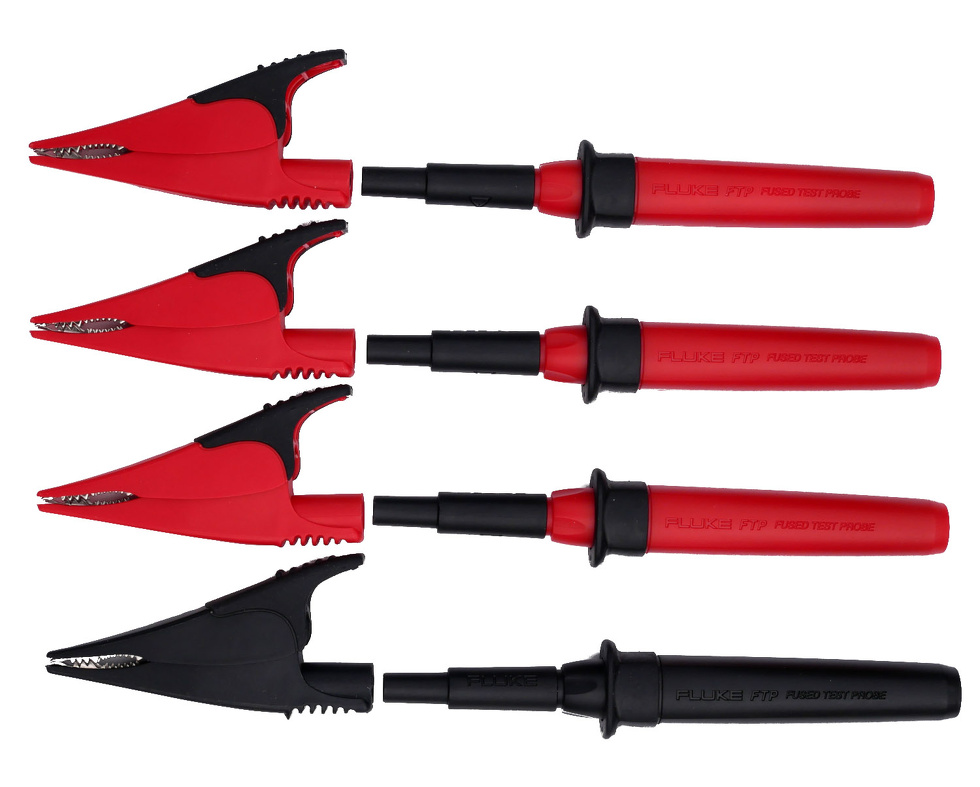

Príslušenstvo Fluke FTP17XXPQ - Sada príslušenstva
Sada vodičov s poistkami
FLUKE FTP17XXPQ
Súprava 4 ks krokosvoriek a 4 ks hroty s poistkovými puzdrami
OBJ: FL.4954311
EAN: 0095969864060
Záruka: 12 m.
Skladom v GHV
skladom 1 ks
236 EUR/ks
290,28 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo Fluke Pack30 - Prenosná brašna_3
Brašňa
PACK30
508 x 33 x 235 mm
Více jak 30 úložných prostor, robustní, voděodolná
Zjistit více
OBJ: FL.4983088
EAN: 0095969870092
Záruka: 12 m.
Skladom v GHV
skladom 1 ks
236 EUR/ks
290,28 EUR s DPH
Porovnání
+-
Košík
6405 Sada prepichovacích svoriek
Sada prepichovacích svoriek
6405
33 Vrms, 70 Vdc max, 1 A, set černá a červená
Pro vodiče 0,8 - 4,5 mm, připojení vodičů 4 mm
Zjistit více
OBJ: PO.1633088
EAN: 0095969208604
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
63 EUR/ks
77,49 EUR s DPH
Porovnání
+-
Košík
5913 Sada prepichovacích svoriek
Sada prepichovacích svoriek
5913
1000 Vrms max, 10 A, set černá a červená
Pro vodiče 0,9 - 4,9 mm, připojení vodičů 4 mm
Zjistit více
OBJ: PO.1546410
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
87 EUR/ks
107,01 EUR s DPH
Porovnání
+-
Košík

Popis produktu

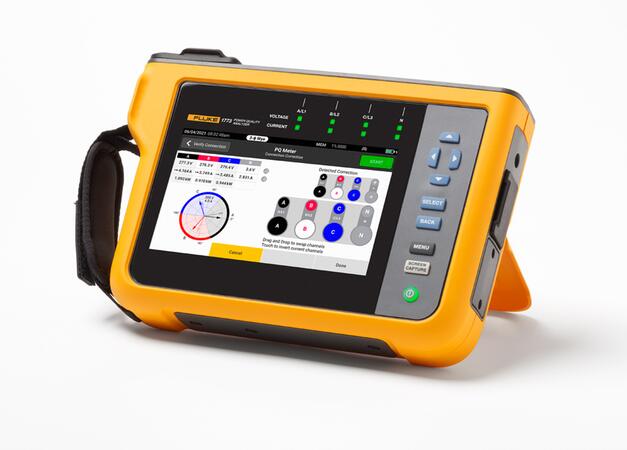

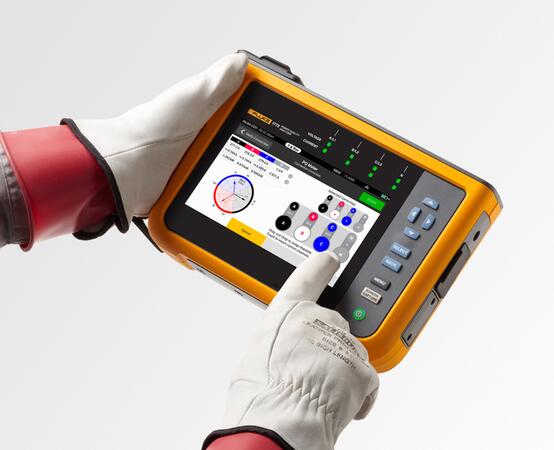

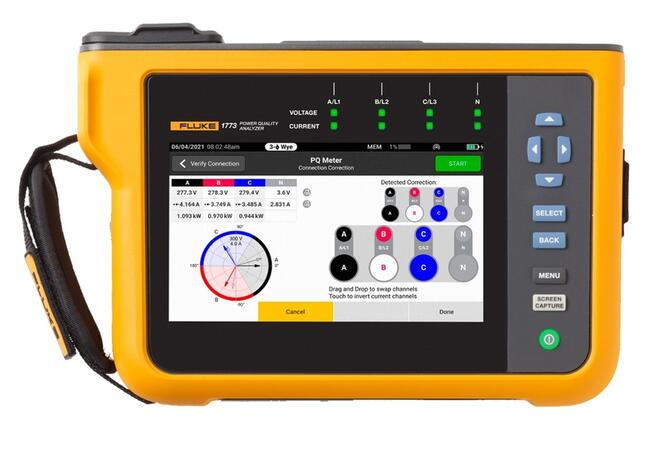

Analyzátor kvality elektrické energie Fluke 1773

Přístroj Fluke 1773 je analyzátor sítě určení pro AC (50/60 Hz) a DC sítě do 1 000 V. Jsou navrženy pro konfortní a snadná měření. K tomu slouží jak velký dotykový displej, tak automatická měření a nastavení se širokou škálou komunikačních rozhraní. Napájení je možné přímo z měřeného obvodu a není tak nutné hledat pomocná napájení. Díky software Fluke Energy Analyze Plus jsou pak tato měření snadno zpracovatelná do přehledných zpráv z měření.

Ikona - Čip 40x40Hlavní funkce

  • Inteligentní systém automatického záznamu. Automaticky zaznamenává až 500 parametrů kvality sítě a zároveň umožňuje vybrat pouze důležitá měření pro danou aplikaci
  • Stažení, zobrazení a sdílení měření. I nedokončený záznam lze zobrazit, stáhnout a sdílet pomocí dodaného SW. Lze tak vyhodnocovat i měření, která ještě nebyla plně dokončena
  • Snadné nastavení. Průvodce připojením pomůže uživateli, aby připojení a nastavení přístroje bylo vždy správné
  • Systém automatické opravy zapojení. Každý udělá chybu a třeba otočení proudového převodníku je dílem okamžiku. Funkce automatické opravy zapojení zajistí, že měření nebudete muset opakovat
  • Napájení z měřené instalace. Není potřeba shánět dodatečné napájení. Pomocí dodaného příslušenství lze přístroj napájet přímo z měřené instalace
  • Software Energy Analyze Plus v českém jazyce. Slouží pro stažení, tisk a export naměřených dat tak jednoduše, jak jen to je možné. Rychle umožňuje porovnávat výsledky, analyzovat naměřené údaje nebo vytváří automatické zprávy dle protokolů kvality sítě (jako jsou EN 50160, IEEE 519, GOST 33073 a IEC 61000-2-2)

Hlavní parametry

  • Záznamník kvality elektrické energie pro jedno až třífázové sítě
  • Pro frekvence sítě DC, 50/60 Hz ±15 % (42,5 Hz až 57,5 Hz, 51 Hz až 69 Hz)
  • Topologie 1-φ, 1-φ IT, pomocná fáze, 3-φ trojúhelník, 3-φ hvězda IT, 3-φ Aron/Blondel (2prvkový trojúhelník), 3-φ trojúhelník otevřený, 3-φ trojúhelník s odbočkou
  • Třída přesnosti A dle IEC 61000-4-30 edice 3

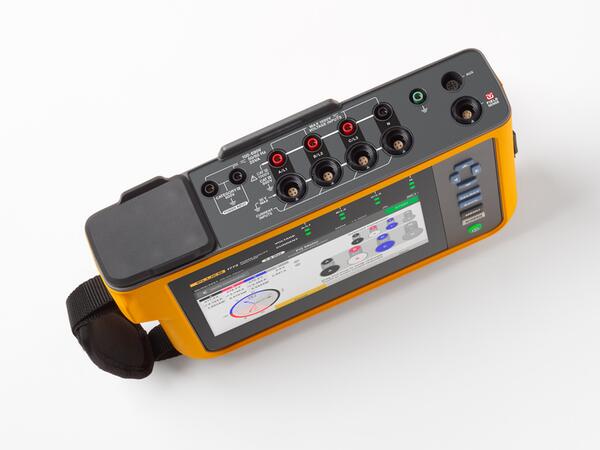

Napětí:

  • 5 konektoru, 3xL, 1xN, 1xPE
  • Vstupní impedance 10 MΩ P-P a P-N, 5 MΩ P-PE a N-PE
  • Pro stejnosměrné a střídavé sítě od 50 do 1 000 V (1 700 Všš)
  • Šířka pásma DC až 30 kHz (pro měření kvality sítě)
  • Rozlišení 24 bitů

Proud:

  • 4 konektory, 3xL, 1xN
  • Vstupní impedance 11 kΩ
  • Automatická volba rozsahu pro daný snímač
  • Měření střídavého proudu od 1 A do 6 000 A (dle převodníků)
  • Měření stejnosměrného proudu od 20 A do 2 000 A (dle převodníků)
  • Šířka pásma DC až 30 kHz (pro měření kvality sítě)
  • Rozlišení 24 bitů

AUX vstup:

  • 2 programovatelné vstupy pro záznam dodatečných parametrů
  • Měření 0 až 10 VDC
  • Programovatelné jednotky až 8 znaků (např. psi, m/s, ...)



  • Interval záznamu programovatelný 1 s, 3 s, 5 s, 10 s, 30 s, 1 min., 5 min., 10 min., 15 min., 30 min
  • Interval průměrování pro hodnoty Min/Max ½ cyklu (20 ms pro 50 Hz)
  • THD vypočítáváno z 50 harmonických
  • Harmonické h0 až h50
  • Meziharmonické h0 až h50
  • Superiharmonické, 2 až 9 kHz s intervaly 200 Hz, 9 až 30 kHz s intervaly 2 kHz
  • Výpočet a záznam činného, jalového i zdánlivého výkonu (W, VA, var) až
  • Výpočet a záznam činných, jalových i zdánlivých energií (Wh, VAh a varh)
  • Měření a záznam účiníku cos θ, tan θ, PF

Komunikace a ukládání dat

Ikona - Bluetooth 40x40

  • Bluetooth rozhraní pro komunikaci s moduly Fluke Connect
  • Bluetooth 5.0/BLE
Ikona - GPRS 40x40
  • Po vložení SIM karty umožňuje komunikaci mezi přístrojem a počítačovým SW v místech bez pokrytí WiFi signálem nebo LAN sítí
  • Komunikace přes LTE-A Cat 12 síť
  • Umožňuje online komunikaci a stažení dat

Ikona - Wifi 40x40

  • Po vložení Wi-Fi adaptéru je možná komunikace mezi přístrojem a počítačovým SW v místech bez pokrytí LAN sítí
  • Komunikace přes 2,4 GHz / 5 GHz síť
  • Umožňuje online komunikaci a stažení dat
Ikona - LAN 40x40
  • Připojení do běžné Ethernetové sítě
  • Rychlost 1 Gbit/s 1000BASE-T
  • Umožňuje online komunikaci a stažení dat

Ikona - USB 40x40

  • Rozhraní USB (A) pro vysokorychlostní USB disky
  • Rozhraní USB (C) pro vysokorychlostní stahování dat do PC
  • Automatické spojení s přístrojem při opakovaném připojení

Ikona - SD 40x40

  • Interní paměť 8 GB (rozšířitelné o μSD karty)
  • Kapacita typicky pro 10 relací se záznamem 8 týdnů s agregací 1 min a 100 událostmi
Ikona - GPS 40x40
  • Interní GPS/GLONASS modul umožňuje přesnou synchronizaci dat. Data je pak možné dát do korelace s jinými zaznamenanými daty
  • Externí GPS/GLONASS anténa s dvojitou izolací (volitelné příslušenství)

Ikona - Baterie 40x40Provedení a fyzické parametry

  • Samostatný napájecí vstup umožňuje napájení z měřené instalace nebo z pomocného zdroje. Není potřeba žádný externí adaptér
  • Integrovaný akumulátor pro překlenutí krátkých výpadků (doba provozu cca 90 min) a prohlížení zaznamenaných dat na místě měření
  • Štíhlé provedení s malou hloubkou. Malá tloušťka přístroje umožňuje jeho snadnější umístění v rozváděči a provádění dlouhodobých měření.
  • Integrovaný řemínek na ruku
  • Možnost připojení zámku Kensington
  • Robustní konstrukce, ergonomický design
  • Elektrická bezpečnost CAT IV/600 V a CAT III/1 000 V
  • Vysoký stupeň krytí IP50
  • Provozní teplota -10 až 50 °C
  • Skladovací teplota -20 až 60 °C
  • Rozměry: 28 cm × 19 cm × 6,2 cm (bez snímačů)
  • Hmotnost: 2,1 kg
  • Záruka na hlavní přístroj: 24 měsíců

Ikona - Diplom 40x40Ikona - Prezentace 40x40Služby nabízené k námi dodaným přístrojům

  • Konzultace vhodnosti jednotlivých typů s doporučením
  • Poradenství se softwarem přístroje (pokud je součástí dodávky)
  • Prodejní i poprodejní podpora
  • Zajištění záručního i pozáručního servisu
  • Zajištění pravidelných kalibrací



SOFTWARE PRO PŘÍSTROJ

Ikona - Windows 40x40
  • Software Energy Analyze Plus pro Windows
  • ODKAZ


Videa

Fluke radu 1770 - Trojfázový analyzátor kvality elektrickej energie
(YouTube, 16.11.2021)

Súbory na stiahnutie

Filtrace
Typ dokumentu

Mohlo by vás zaujímať

Podujatia

Konferencia Eltech 2025 – meranie, revízie a bezpečnosť pod jednou strechou
24.09.2025
Hľadáte odpovede na otázky spojené s kontrolami elektrických zariadení, revíziami rozvádzačov alebo termodiagnostikou rozvádzačov a strojov? Príďte 24. septembra na konferenciu Eltech 2025 v Prahe...
Pozvánka na XIV. Konferenciu Projektanti 2025 s GHV Trading
07.10.2025 - 09.10.2025
XIV. Celoslovenské stretnutie projektantov sa blíži! Pridajte sa k nám na najvýznamnejšej odbornej konferencii v krásnom prostredí Nízkych Tatier a buďte pri aktuálnych trendoch v projektovaní,...

Mimoriadne akcie

Akciová ponuka termokamier HIKMICRO september 2025
01.09.2025 - 30.09.2025
Akčná cena na vybrané modely termokamier HIKMICRO Pre zákazníkov sme spoločne so spoločnosťou HIKMICRO pripravili zvýhodnené podmienky na nákup kamier zo zoznamu nižšie. Neváhajte a využite zľavu...
Kúpte si prístroj od Chauvin Arnoux a získajte darček ZADARMO
01.09.2025 - 31.12.2025
Získajte darček zdarma k nákupu top produktov Chauvin Arnoux. Prístroje spoločnosti Chauvin Arnoux už viac ako 130 rokov pomáhajú udržiavať náš elektrický svet bezpečný a spoľahlivý. V spolupráci...

Novinky

Predstavujeme nový rad záznamníkov prúdu alebo napätia Chauvin Arnoux, L411, L412, L461
05.08.2025
Nové jednoduché datalogéry prúdu až do 3 000 AAC alebo napätie do 1 000 VAC / 1 500 VDC. Moderná odolná konštrukcia s prehľadným displejom, veľkou pamäťou s dlhým záznamom, drôtovou aj bezdrôtovou...
Efektívne chladenie skríň s novou sériou PROTEMP
01.08.2025
Nový rad chladiacich zariadení PROTEMP stanovuje nové štandardy v oblasti efektivity a kompaktnosti a využíva pritom osvedčené výhody technológie chladenia na základe Peltierovho javu. Vďaka zvýšenej...

Odborné články

GHV Trading prináša riešenie: Elektromer, ktorý odhalí skutočného žrúta energie
08.09.2025
Rastúce náklady na elektrinu trápia firmy aj správcov budov. Celkový účet možno poznáte, no často už neviete, kde a prečo sa energia stráca. A práve v tom je rozdiel medzi obyčajným meraním a skutočným...
Prípojnicové systémy – Ako zrýchliť montáž, zvýšiť bezpečnosť a ušetriť miesto
08.09.2025
Každý výrobca alebo projektant rozvádzačov pozná túto dilemu: ako urobiť inštaláciu prehľadnú, bezpečnú a pritom ekonomickú? V praxi sa často stáva, že klasická kabeláž spôsobí viac starostí, než...
