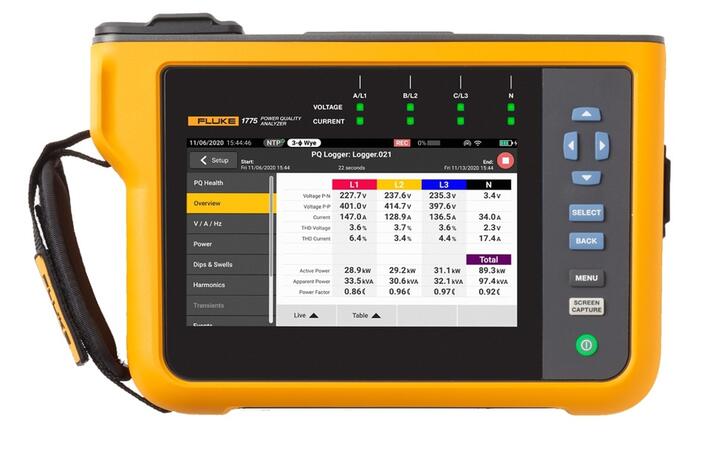

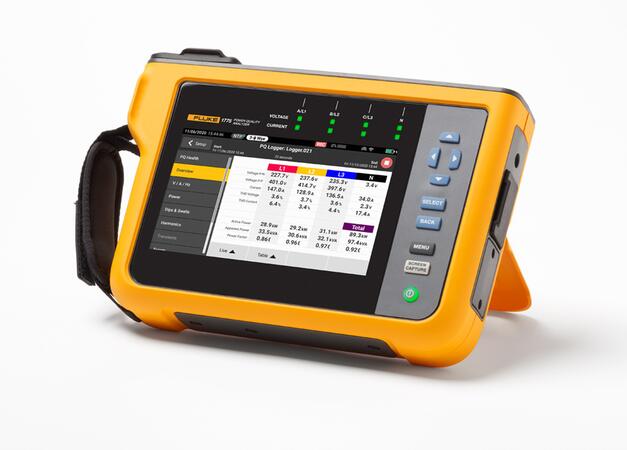

Fluke 1775 - Analyzátor kvality elektrické energie

Záznamník kvality elektrické energie

Záznamník kvality elektrické energie (TRMS) pro jedno a třífázové sítě do 1 000 V ve třídě A dle IEC 61000-4-30 edice 3. Automatická měření, intuitivní dotykové ovládání, napájení z měřené instalace, Rozhraní USB, LTE, WiFi, Ethernet. GPS synchronizace, AUX vstup

Cena od 8 272 EUR
od 9 926,40 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (2)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Kančo
Ing. Jan Kančo
Vedúci predajnej skupiny meracie a testovacie prístroje FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, KPS, MICSIG a ostatné.

Varianty k produktu Fluke 1775 - Analyzátor kvality elektrické energie (2)

Filtrace
Na sklade

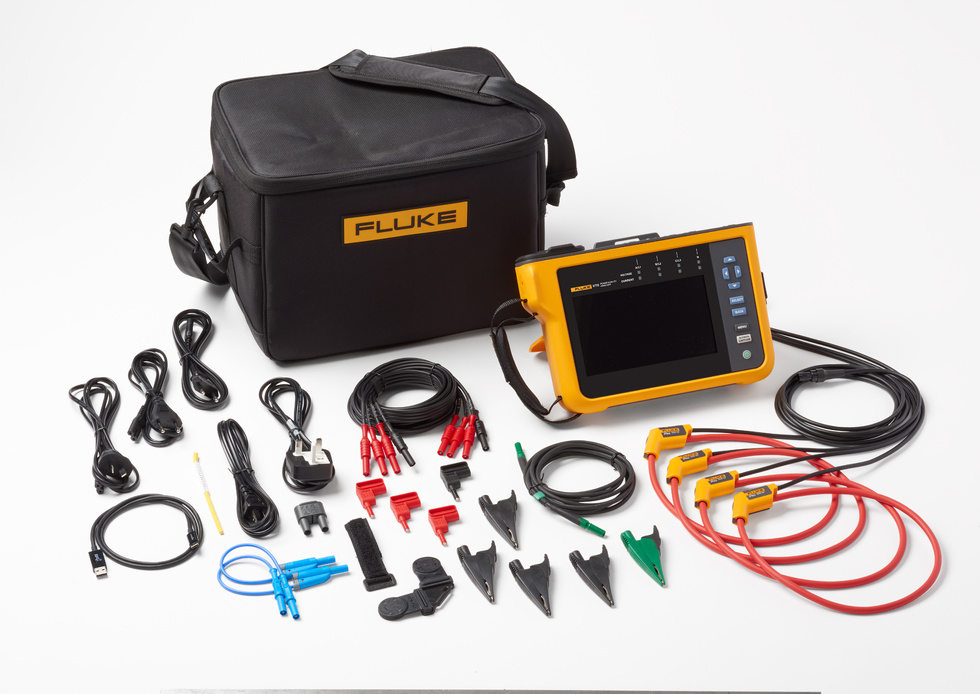

Fluke 1775 - Trojfázový analyzátor kvality energie_obsah dodávky
Analyzátor siete trojfázový
FLUKE 1775
Záznamník Fluke 1775, 4 ks proudové převodníky iFlex i17XX-FLEX1500-24, plochý měřicí vodič 3F+N, 5 ks krokosvorky, 2ks kabel na propojení napájení 0,18m modrý, měřicí vodič zelený, 4 ks magnetické adaptéry, sada magnetického závěsu, komunikační kabel USB-C, Wifi/BLE adaptér, kabel napájení, sada barevných kroužků, adaptér do zásuvky, Energy Analyze Software, brašna, návod k obsluze v českém jazyce
OBJ: FL.5117278
EAN: 0095969917674
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
9 057 EUR/ks
10 868,40 EUR s DPH
Porovnání
+-
Košík

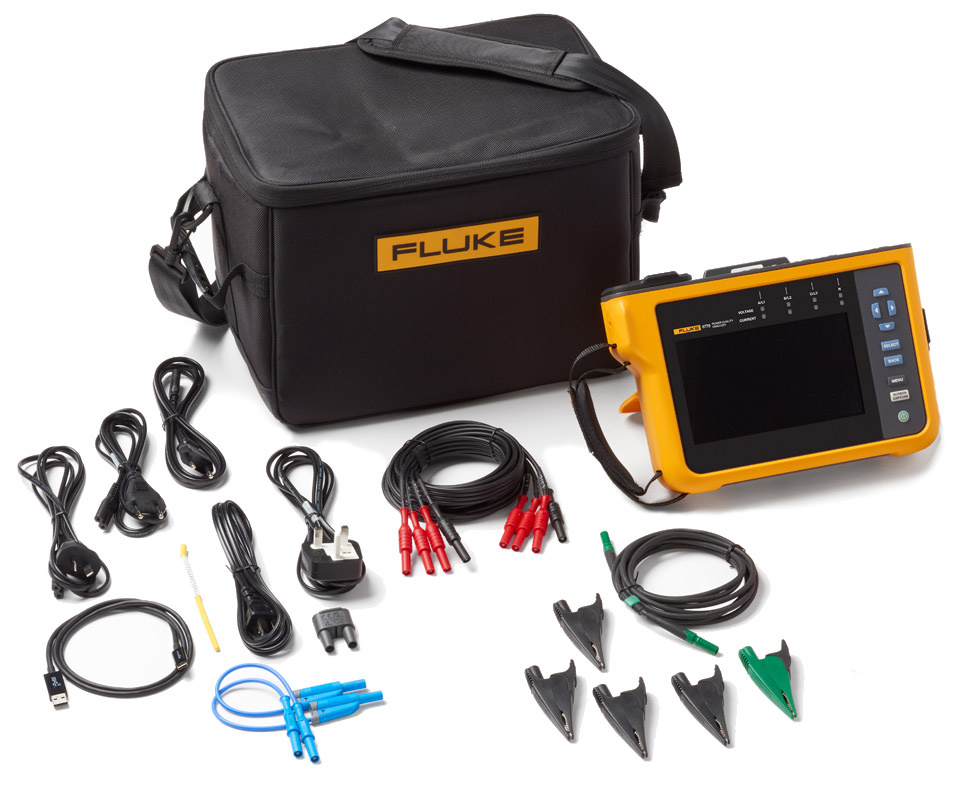

Fluke 1775BASIC - Trojfázový analyzátor kvality energie_obsah dodávky
Analyzátor siete trojfázový
FLUKE 1775/BASIC
Záznamník Fluke 1775, bez proudových převodníků, plochý měřicí vodič 3F+N, 5 ks krokosvorky, 2ks kabel na propojení napájení 0,18m modrý, měřicí vodič zelený, komunikační kabel USB-C, kabel napájení, sada barevných kroužků, adaptér do zásuvky, Energy Analyze Software, brašna, návod k obsluze v českém jazyce
OBJ: FL.5272784
EAN: 0195112018538
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
8 272 EUR/ks
9 926,40 EUR s DPH
Porovnání
+-
Košík

Voliteľné príslušenstvo k Fluke 1775 - Analyzátor kvality elektrické energie

Príslušenstvo Fluke iFlex 3000-24 - Pružný prevodník
Príslušenstvo pre Fluke 174x
i17XX FLEX1.5KIP
1 kus, rozsah 1500 A, délka 60 cm (24 palců), IP65
OBJ: FL.4921003
EAN: 0095969857093
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
316 EUR/ks
379,20 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo Fluke iFlex 3000-24-3PK - Pružný prevodník
Príslušenstvo pre Fluke 174x
i17XX FLEX1.5KIP/3PK
3 kusy, rozsah 1500 A, délka 60 cm (24 palců), IP65
OBJ: FL.4921015
EAN: 0095969857109
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
752 EUR/ks
902,40 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo Fluke iFlex 3000-24-4PK - Pružný prevodník
Príslušenstvo pre Fluke 174x
i17XX FLEX1.5KIP/4PK
4 kusy, rozsah 1500 A, délka 60 cm (24 palců), IP65
OBJ: FL.4921026
EAN: 0095969857116
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
1 004 EUR/ks
1 204,80 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo Fluke iFlex 3000-24-3PK - Pružný prevodník
Príslušenstvo pre Fluke 174x
i17XX FLEX3KIP/3PK
3 kusy, rozsah 3000 A, délka 60 cm (24 palců), IP65
OBJ: FL.4921044
EAN: 0095969857130
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
752 EUR/ks
902,40 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo Fluke iFlex 3000-24-4PK - Pružný prevodník
Príslušenstvo pre Fluke 174x
i17XX FLEX3KIP/4PK
4 kusy, rozsah 3000 A, délka 60 cm (24 palců), IP65
OBJ: FL.4921067
EAN: 0095969857147
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
1 004 EUR/ks
1 204,80 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo Fluke iFlex 3000-24 - Pružný prevodník
Príslušenstvo pre Fluke 174x
i17XX FLEX3KIPK
1 kus, rozsah 3000 A, délka 60 cm (24 palců), IP65
OBJ: FL.4921032
EAN: 0095969857123
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
316 EUR/ks
379,20 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo Fluke iFlex 6000-36-3PK - Pružný prevodník
Príslušenstvo pre Fluke 174x
i17XX FLEX6KIP/3PK
3 kusy, rozsah 6000 A, délka 90 cm (36 palců), IP65
OBJ: FL.4921080
EAN: 0095969857161
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
876 EUR/ks
1 051,20 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo Fluke iFlex 6000-36-4PK - Pružný prevodník
Príslušenstvo pre Fluke 174x
i17XX FLEX6KIP/4PK
4 kusy, rozsah 6000 A, délka 90 cm (36 palců), IP65
OBJ: FL.4921098
EAN: 0095969857178
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
1 126 EUR/ks
1 351,20 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Analyzátor kvality elektrické energie Fluke 1773

Přístroj Fluke 1773 je analyzátor sítě určení pro AC (50/60 Hz) a DC sítě do 1 000 V. Jsou navrženy pro konfortní a snadná měření. K tomu slouží jak velký dotykový displej, tak automatická měření a nastavení se širokou škálou komunikačních rozhraní. Napájení je možné přímo z měřeného obvodu a není tak nutné hledat pomocná napájení. Díky software Fluke Energy Analyze Plus jsou pak tato měření snadno zpracovatelná do přehledných zpráv z měření.

Hlavní funkce

Ikona - Čip 40x40

  • Inteligentní systém automatického záznamu. Automaticky zaznamenává až 500 parametrů kvality sítě a zároveň umožňuje vybrat pouze důležitá měření pro danou aplikaci
  • Stažení, zobrazení a sdílení měření. I nedokončený záznam lze zobrazit, stáhnout a sdílet pomocí dodaného SW. Lze tak vyhodnocovat i měření, která ještě nebyla plně dokončena
  • Snadné nastavení. Průvodce připojením pomůže uživateli, aby připojení a nastavení přístroje bylo vždy správné
  • Systém automatické opravy zapojení. Každý udělá chybu a třeba otočení proudového převodníku je dílem okamžiku. Funkce automatické opravy zapojení zajistí, že měření nebudete muset opakovat
  • Napájení z měřené instalace. Není potřeba shánět dodatečné napájení. Pomocí dodaného příslušenství lze přístroj napájet přímo z měřené instalace
  • Software Energy Analyze Plus v českém jazyce. Slouží pro stažení, tisk a export naměřených dat tak jednoduše, jak jen to je možné. Rychle umožňuje porovnávat výsledky, analyzovat naměřené údaje nebo vytváří automatické zprávy dle protokolů kvality sítě (jako jsou EN 50160, IEEE 519, GOST 33073 a IEC 61000-2-2)
  • Napěťové přechodové jevy se vzorkováním 1 MS/s s pokročilou analýzou dokáží zachytit pulzní nebo oscilační jevy, které mohou poškodit zařízení.

Hlavní parametry

  • Záznamník kvality elektrické energie pro jedno až třífázové sítě
  • Pro frekvence sítě DC, 50/60 Hz ±15 % (42,5 Hz až 57,5 Hz, 51 Hz až 69 Hz)
  • Topologie 1-φ, 1-φ IT, pomocná fáze, 3-φ trojúhelník, 3-φ hvězda IT, 3-φ Aron/Blondel (2prvkový trojúhelník), 3-φ trojúhelník otevřený, 3-φ trojúhelník s odbočkou
  • Třída přesnosti A dle IEC 61000-4-30 edice 3

Napětí:

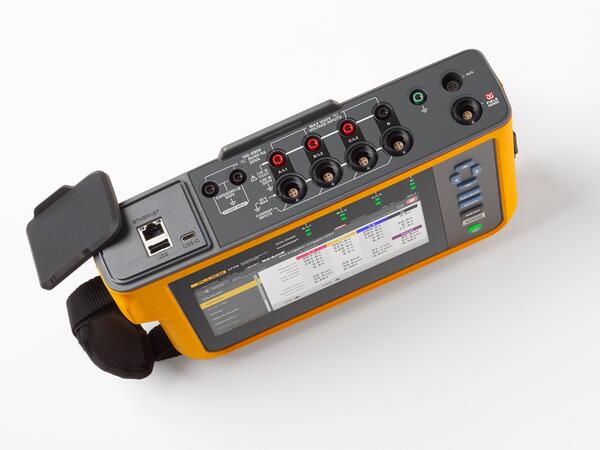

  • 5 konektoru, 3xL, 1xN, 1xPE
  • Vstupní impedance 10 MΩ P-P a P-N, 5 MΩ P-PE a N-PE
  • Pro stejnosměrné a střídavé sítě od 50 do 1 000 V (1 700 Všš)
  • Šířka pásma DC až 30 kHz (pro měření kvality sítě)
  • Rozlišení 24 bitů

Proud:

  • 4 konektory, 3xL, 1xN
  • Vstupní impedance 11 kΩ
  • Automatická volba rozsahu pro daný snímač
  • Měření střídavého proudu od 1 A do 6 000 A (dle převodníků)
  • Měření stejnosměrného proudu od 20 A do 2 000 A (dle převodníků)
  • Šířka pásma DC až 30 kHz (pro měření kvality sítě)
  • Rozlišení 24 bitů

AUX vstup:

  • 2 programovatelné vstupy pro záznam dodatečných parametrů
  • Měření 0 až 10 VDC
  • Programovatelné jednotky až 8 znaků (např. psi, m/s, ...)



  • Interval záznamu programovatelný 1 s, 3 s, 5 s, 10 s, 30 s, 1 min., 5 min., 10 min., 15 min., 30 min
  • Interval průměrování pro hodnoty Min/Max ½ cyklu (20 ms pro 50 Hz)
  • THD vypočítáváno z 50 harmonických
  • Harmonické h0 až h50
  • Meziharmonické h0 až h50
  • Superiharmonické, 2 až 9 kHz s intervaly 200 Hz, 9 až 30 kHz s intervaly 2 kHz
  • Výpočet a záznam činného, jalového i zdánlivého výkonu (W, VA, var) až
  • Výpočet a záznam činných, jalových i zdánlivých energií (Wh, VAh a varh)
  • Měření a záznam účiníku cos θ, tan θ, PF

Komunikace a ukládání dat

  • Interní paměť 8 GB (rozšířitelné o μSD karty)
  • Kapacita typicky pro 10 relací se záznamem 8 týdnů s agregací 1 min a 100 událostmi

Ikona - Bluetooth 40x40

  • Bluetooth rozhraní pro komunikaci s moduly Fluke Connect
  • Bluetooth 5.0/BLE

Ikona - GPRS 40x40

  • Po vložení SIM karty umožňuje komunikaci mezi přístrojem a počítačovým SW v místech bez pokrytí WiFi signálem nebo LAN sítí
  • Komunikace přes LTE-A Cat 12 síť
  • Umožňuje online komunikaci a stažení dat

Ikona - Wifi 40x40

  • Po vložení Wi-Fi adaptéru je možná komunikace mezi přístrojem a počítačovým SW v místech bez pokrytí LAN sítí
  • Komunikace přes 2,4 GHz / 5 GHz síť
  • Umožňuje online komunikaci a stažení dat

Ikona - LAN 40x40

  • Připojení do běžné Ethernetové sítě
  • Rychlost 1 Gbit/s 1000BASE-T
  • Umožňuje online komunikaci a stažení dat

Ikona - USB 40x40

  • Rozhraní USB (A) pro vysokorychlostní USB disky
  • Rozhraní USB (C) pro vysokorychlostní stahování dat do PC
  • Automatické spojení s přístrojem při opakovaném připojení

Ikona - SD 40x40

  • Interní GPS/GLONASS modul umožňuje přesnou synchronizaci dat. Data je pak možné dát do korelace s jinými zaznamenanými daty
  • Externí GPS/GLONASS anténa s dvojitou izolací (volitelné příslušenství)

Provedení a fyzické parametry

Ikona - Baterie 40x40

  • Samostatný napájecí vstup umožňuje napájení z měřené instalace nebo z pomocného zdroje. Není potřeba žádný externí adaptér
  • Integrovaný akumulátor pro překlenutí krátkých výpadků (doba provozu cca 90 min) a prohlížení zaznamenaných dat na místě měření
  • Štíhlé provedení s malou hloubkou. Malá tloušťka přístroje umožňuje jeho snadnější umístění v rozváděči a provádění dlouhodobých měření.
  • Integrovaný řemínek na ruku
  • Možnost připojení zámku Kensington
  • Robustní konstrukce, ergonomický design
  • Elektrická bezpečnost CAT IV/600 V a CAT III/1 000 V
  • Vysoký stupeň krytí IP50
  • Provozní teplota -10 až 50 °C
  • Skladovací teplota -20 až 60 °C
  • Rozměry: 28 cm × 19 cm × 6,2 cm (bez snímačů)
  • Hmotnost: 2,1 kg
  • Záruka na hlavní přístroj: 24 měsíců

Služby nabízené k námi dodaným přístrojům

Ikona - Prezentace 40x40

  • Konzultace vhodnosti jednotlivých typů s doporučením
  • Poradenství se softwarem přístroje (pokud je součástí dodávky)
  • Prodejní i poprodejní podpora

Ikona - Diplom 40x40

  • Zajištění záručního i pozáručního servisu
  • Zajištění pravidelných kalibrací



SOFTWARE PRO PŘÍSTROJ

Ikona - Windows 40x40
  • Software Energy Analyze Plus pro Windows
  • ODKAZ
