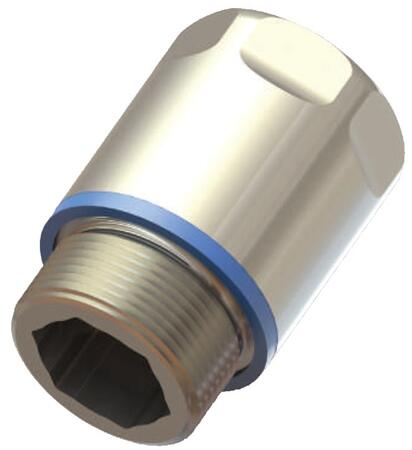

Hygienická kabelová vývodka z nerezové oceli

Hygienická kabelová vývodka z nerezové oceli zajišťují bezpečné upevnění kabelů a vodičů v elektrických skříních. Vývodky jsou s metrickým závitem o velikostech M12x1,5 až M25x1,5.
Dostupnosť: Na požiadanie
ChatDopyt na produkt
PorovnáníPorovnať
Patrik Popela
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie Peltier a spínacích prvkov Schlegel

Popis produktu

Hygienické kabelové vývodky s metrickým závitem jsou určeny pro upevnění kabelů a vodičů s nutnosti utažení maticí.
Hladký povrch zabraňuje ulpívání škodlivých mikroorganismů na povrchu.
Vývodky jsou vhodné pro vysokotlaké čištění páry.

Dostupné jsou ve velikostech M12, M16, M20 a M25.

Použití vývodek z nerezové oceli

Použití hygienických kabelových vývodek:
- potravinářský průmysl
- balení potravin a léčiv
- chemický průmysl
- biotechnologie
- náročná venkovní/vnitřní prostředí

Výhody

  • Vysoký stupeň krytí IP68/IP69
  • Povrch zabraňuje ulpívání škodlivých mikroorganismů
  • Vysoko tlaké čištění parou
  • Pevná konstrukce
  • Jednoduchá instalace a demontáž

Rozšírené informácie

Obecné technické údaje

Materiál Nerezová ocel - 1.4305 (AISI 303)
Těsnící kroužek TPE
Montážní poloha variabilní
Typ závitu metrický dle EN 60423
Odolnost proti ohni V2 - dle UL94
Stupeň krytí IP66 / IP68 - 5 bar po dobu 30 min.
Pracovní teplota trvale: -20 až +100 °C
špičkově: -40 až +150 °C
Schválení

VDE File no. 40040034 dle DIN EN 62444
EHEDG File 485TUM2016 no. 15/2015 dle EHEDG-Doc. 2, 3rd edice, 2004
DNV-GL File no. E-14046 dle EN62444

Příslušenství (zvlášť objednat) - Matice bez límce - pro utažení vývodky
- Zaslepovací hříbky - pro zaslepení vývodky
Schválení nepokrývají všechny velikosti.

Rozměry hygienických kabelových vývodek

Rozměry hygienické kabelové vývodky

Kompletní rozměry kabelové vývodky si lze stáhnout v katalogovém listě, který naleznete v sekci "Ke stažení".

Velikosti hygienických kabelových vývodek s metrickým závitem

Velikost Upínací
rozsah
Ø [mm]
Délka
závitu
TL [mm]
Velikost
SW Cap
[mm]
Výška
H [mm]
Objednací
číslo
M12x1,5 3,0 - 6,5 6,0 14 22,0 BMFG-0S
M16x1,5 5,0 - 10,0 7,0 18 23,5 BMFG-01S
M20x1,5 6,0 - 12,0 10,0 22 27,0 BMFG-02S
M25x1,5 12,0 - 17,0 14,0 28 29,5 BMFG-03S

Montážní nástroj

Velikosti Vnitřní
průměr
SW a [mm]
Vnější
průměr
SW b [mm]
Výška
H [mm]
Objednací
číslo
Rozměry
M12 5,0 7,0 5,0 BMFGT-01 Rozměry hygienické kabelové vývodky
M16 6,0 10,0 5,0 BMFGT-02
M20 8,0 13,0 8,0 BMFGT-03
M25 10,0 17,0 8,0 BMFGT-04

Technické parametre

Parametry

Základné rozdelenieHygienické vývodky z nerezové oceli
Príslušenstvobe Ne
MateriálKov
