PEL 115 - Záznamník kvality elektrickej energie

Záznamník kvality elektrické energie

Vysoce odolný IP67 záznamník kvality elektrické energie (TRMS) pro jedno a třífázové sítě do 1 000 V s jmenovitým kmitočtem DC, 50, 60 a 400 Hz. Záznamník umožňuje přenos dat do PC v reálném čase s možností monitorovat více míst instalace. Rozhraní USB, WiFi, Ethernet.

Cena 3 480 EUR
4 280,40 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (1)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Kančo
Ing. Jan Kančo
Vedúci predajnej skupiny meracie a testovacie prístroje FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, MICSIG a ostatné.

Varianty k produktu PEL 115 - Záznamník kvality elektrickej energie (1)

PEL 115 Analyzátor siete trojfázový
Analyzátor siete trojfázový
PEL 115

Záznamník PEL106, bez klešťových převodníků,
5 ks měřicí vodiče Ø4 mm - délka 3 m s krytím IP67, 5 ks krokosvorky Ø4 mm, 5 ks záslepka, 9 ks záslepka na přístroji, sada barevných kroužků, SD karta 8 GB, adaptér USB/SD, USB kabel, napájecí kabel, software PEL Transfer, brašna a návod k obsluze v českém jazyce

OBJ: P01.1571.69
EAN: 3663653009096
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
3 480 EUR/ks
4 280,40 EUR s DPH
Porovnání
+-
Košík

Voliteľné príslušenstvo k PEL 115 - Záznamník kvality elektrickej energie

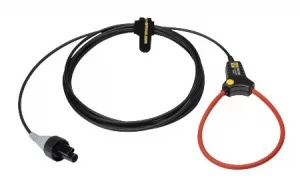

Príslušenstvo P01.1205.26B - Prevodník A196/350
Príslušenstvo pre C.A 8436
Mini-AmpFLEX MA196/350 IP67 černá
Pružný prevodník Mini-AmpFLEX MA196/350 čierna v IP67 1 ks
AC rozsah 100 mA ... 10 000 A
Dĺžka prevodníka 350 mm
OBJ: P01.1205.68
EAN: 3663653000383
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
274 EUR/ks
337,02 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1020.95 - DataView Software
Softvér
Software DataView
Pre prístroje:
C.A 833x, C.A 843x, C.A 8220, C.A 8230, PEL10x, C.A 6470N, C.A 647x, C.A 6292, C.A 6543, C.A 6547, C.A 6549, C.A 655x, C.A 652x, C.A 653x, C.A 625x, F407, F607, C.A 1110, C.A 101xx, C.A 1246, C.A 182x, všetky jednoduché záznamníky rady SIMPLE LOGGER 2, C.A 6417, C.A 611x, DTR8510
OBJ: P01.1020.95
EAN: 3760171418734
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
689 EUR/ks
847,47 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1204.25B - Prevodník MN93
Príslušenstvo pre C.A 8xxx, PEL 1xx
MN93 černá

Kliešťový prevodník MN93 čierna 1 ks
AC rozsah 2 A ... 200 A
Priemer otvoru ø20 mm

OBJ: P01.1204.25B
EAN: 3760171412992
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
213 EUR/ks
261,99 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1204.34B - Prevodník MN93A
Príslušenstvo pre C.A 8xxx, PEL 1xx
MN93A černá

Kliešťový prevodník MN93A čierna 1 ks
AC rozsah 0,005 A ... 5 A a rozsah 0,1 A...100 A
Priemer otvoru ø20 mm

OBJ: P01.1204.34B
EAN: 3760171413012
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
316 EUR/ks
388,68 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1205.26B - Prevodník A193/450
Príslušenstvo pre C.A 8xxx, PEL 1xx
AmpFLEX A193/450 černá

Pružný prevodník AmpFLEX A193/450mm čierna 1 ks
AC rozsah 100 mA ... 10 000 A
Dĺžka prevodníka 450 mm

OBJ: P01.1205.26B
EAN: 3760171413159
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
279 EUR/ks
343,17 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1205.31B - Prevodník A193/800
Príslušenstvo pre C.A 8xxx, PEL 1xx
AmpFLEX A193/800 černá

Pružný prevodník AmpFLEX A193/800mm čierna 1 ks
AC rozsah 100 mA ... 10 000 A
Dĺžka prevodníka 800 mm

OBJ: P01.1205.31B
EAN: 3760171413166
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
385 EUR/ks
473,55 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1200.79B - Prevodník PAC93B
Príslušenstvo pre C.A 8xxx, PEL 1xx
PAC93 černá

Kliešťový prevodník PAC93 čierna 1 ks, 9V batérie 1ks
AC rozsah 1A ... 1000 A a DC rozsah 1 A...1300 A
Priemer otvoru ø39 mm

OBJ: P01.1200.79B
EAN: 3760171412640
Záruka: 12 m.
Skladom v GHV
skladom 7 ks
496 EUR/ks
610,08 EUR s DPH
Porovnání
+-
Košík
E27 Prevodník kliešťový
Prevodník kliešťový
E27
Rozsah merania 0,05 A...7 A AC (10 A DC), 0,05 A...70 A AC (100 A DC)
Výstup 1 mV / A, 1 V / A, šírka pásma 100 kHz
Priemer 11,8 mm, vodič s konetormi BNC
Napájanie: batéria 9V alebo adaptér
Dodávka vrátane 9V batérie a návodu na obsluhu
Zjistit více
OBJ: P01.1200.27
EAN: 3663653007757
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
444 EUR/ks
546,12 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1020.81 - Adaptér pre E3N
Príslušenstvo pre C.A 8xxx, PEL10x
Adaptér k E3N/E27 pro C.A833x, PEL10x

Nutný pre pripojenie prevodníka E3N k C.A 833x a PEL10x

OBJ: P01.1020.81
EAN: 3760171412305
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
127 EUR/ks
156,21 EUR s DPH
Porovnání
+-
Košík
Magnetické adaptéry (2ks) Adaptér magnetický
Adaptér magnetický
Magnetické adaptéry (2ks)
CAT IV, 600V, 4A, černá + červená
Průměr magnetu 6,6 mm, délka 33 mm
Připojení vodičů 4 mm
Zjistit více
OBJ: P01.1030.58Z
EAN: 3760171417379
Záruka: 12 m.
Skladom v GHV
skladom >50 ks
51 EUR/ks
62,73 EUR s DPH
Porovnání
+-
Košík

Popis produktu

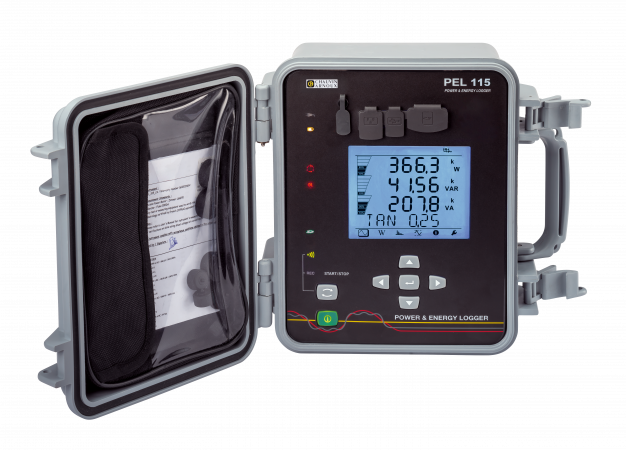

Analyzátor kvality elektrické energie PEL 115

Přístroj PEL 115 je záznamník kvality elektrické sítě, který umožňují měření a záznam výkonů a energií ve většině elektrických soustav. Měření se provádějí pomocí 4 snímačů proudu a napěťových vstupů. Umožňuje zobrazení široké škály parametrů sítě a jejich záznam na paměťovou kartu pro pozdější vyhodnocení a to s intervalem až 200 ms. Je vybaveny všemi běžnými komunikačními rozhraními pro lokální i vzdálené ovládání, nastavení a stažení dat, jako je USB, WiFi, Bluetooth, LAN. Ovládání je možné i pomocí mobilní aplikace pro telefony a tablety s OS Android. Model PEL 115 je vybaven displejem se zobrazením nejdůležitějších parametrů. Napájení je přímo z měřené instalace a přístroj je osazen ve vysoce odolném kufříku s krytím IP67.

Ikona - Čip 40x40Hlavní parametry

  • Záznamník kvality elektrické energie pro jedno až třífázové sítě (3AC, 3NAC, vyvážené i nevyvážené)
  • Pro stejnosměrné a střídavé sítě od 10 do 1 000 V
  • Jmenovitý kmitočet sítí DC / 50 / 60 / 400 Hz
  • Měření střídavého proudu od 5 mA do 10 000 A (dle převodníků)
  • Měření stejnosměrného proudu od 50 mA do 1 400 A (dle převodníků)
  • 4 napěťové a 4 proudové vstupy
  • Třída přesnosti měření napětí 0,2%
  • Rychlost vzorkování 128 vzorků / periodu s průměrováním do jedné naměřené hodnoty za sekundu (nejkratší interval záznamu 0,2 s). Paralelní záznam s intervalem 1 až 60 min (uživatelsky volitelné)
  • Výpočet a záznam činného, jalového i zdánlivého výkonu (W, VA, var)
  • Výpočet a záznam činných, jalových i zdánlivých energií (Wh, VAh a varh) s rozlišením ve 4 kvadrantech (induktivní nebo kapacitní zátěž, spotřeba nebo dodávka energie)
  • Měření rušivého výkonu D
  • Měření a záznam účiníku cos θ, tan θ, PF
  • Měření a záznam celkových harmonických zkreslení i jednotlivých složek až do 50. harmonické

Další funkce a parametry

  • Analýza motorů. Po připojení k mobilní aplikaci softwarový nástroj vypočítá mechanické parametry pohonu jako jsou otáčky, točivý moment nebo účinnost v reálném čase
  • Záznam střední, minimální a maximální hodnoty. V každém uloženém vzorku je údaj o extrémních hodnotách min a max za vzorkovací periodu
  • Programovatelné začátky a konce záznamů s vlastním pojmenováním
  • Software PEL Transfer® v českém jazyce pro stažení, tisk a export naměřených dat do tabulkových procesorů (např. MS Excel). Rovněž umožňuje komunikaci se záznamníkem v reálném čase a to s více přístroji současně. To usnadňuje hledání problémových míst v instalaci
  • Software DataView®  v českém jazyce (volitelné příslušenství) umožňuje vyšší analýzu naměřených dat. Databázové zpracování nabízí evidenci míst měření, techniků provádějících měření, zákazníků. Umožňuje vkládání externích dat z dalších aplikací (např. MS Word, Excel, ...), poznámky, obrázky a jiné.

  • možnost komunikace přes IRD server v případech zabezpečené IT infrastruktury

Ikona - Wifi 40x40

  • Umožňuje online komunikaci a stažení dat přes síť zákazníka, ale také nabízí vytvoření hotspotu pro přímé připojení k přístroji
  • Standardní frekvence 2,4 GHz
  • Možnost propojení s PC, mobilním telefonem nebo tabletem s OS Android
  • Přístupový body (Acces point - AP) umožňuje připojení až 5 uživatelů
Ikona - LAN 40x40
  • Připojení do LAN sítě pro vzdálenou správu přístroje
  • Současné připojení více zařízení PEL současně k jednomu PC
  • Zobrazení měřených dat v reálném čase z více zařízení PEL současně
  • Ethernet RJ45 - připojení přístroje k serveru

Ikona - USB 40x40

  • Rozhraní USB (B) pro správu přístroje, monitorování a stažení dat
  • Automatické spojení s přístrojem při opakovaném připojení

Ikona - SD 40x40

  • Slot na SD karty do velikosti až 32 GB
  • Možnost snadné výměny karty pro načítání ve čtečkách karet v PC

  Ikona - Baterie 40x40Provedení a fyzické parametry

  • Integrovaný NiMH akumulátor pro překlenutí krátkých výpadků (doba provozu cca 30 min) s interním nabíjením z měřené instalace
  • Adaptér pro přichycení na sloupy (volitelné příslušenství)
  • Robustní konstrukce, ergonomický design
  • Elektrická bezpečnost CAT IV/1000 V
  • Vysoký stupeň krytí IP67
  • Mechanická odolnost na pád z 1  m
  • Provozní teplota -20 až 50 °C
  • Rozměry: 27 cm × 24,5 cm × 18 cm (bez snímačů)
  • Hmotnost: 3,4 kg
  • Záruka na hlavní přístroj: 24 měsíců

Ikona - Prezentace 40x40Ikona - Diplom 40x40Služby nabízené k námi dodaným přístrojům

  • Předvedení přístroje na vybraném místě v kanceláři nebo na vašem zařízení s ukázkou funkcí a příslušenství
  • Předvedení software přístroje (pokud je součástí dodávky)
  • Poradenství se softwarem přístroje (pokud je součástí dodávky)
  • Konzultace vhodnosti jednotlivých typů s doporučením
  • Prodejní i poprodejní podpora
  • Zajištění záručního i pozáručního servisu
  • Zajištění pravidelných kalibrací



SOFTWARE PRO PŘÍSTROJ

Ikona - Windows 40x40
Ikona - Windows 40x40
  • Software DataView
  • Pro podporu nás kontaktujte
