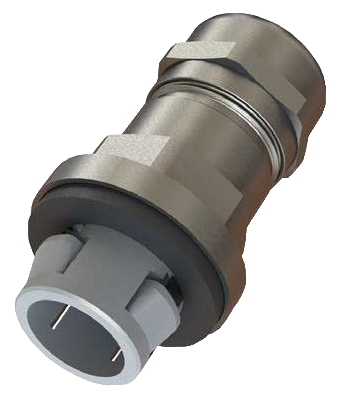

Poniklovaná kabelová vývodka se západkou
Varianty k produktu Poniklovaná kabelová vývodka se západkou (5)
Upínací rozsah / průměr / objem: 5,0 - 10,0 mm;
Materiál: Poniklovaná mosaz; Balení: 100 ks
Upínací rozsah / průměr / objem: 6,0 - 12,0 mm;
Materiál: Poniklovaná mosaz; Balení: 50 ks
Upínací rozsah / průměr / objem: 11,0 - 17,0 mm;
Materiál: Poniklovaná mosaz; Balení: 25 ks
Upínací rozsah / průměr / objem: 15,0 - 21,0 mm;
Materiál: Poniklovaná mosaz; Balení: 20 ks
Upínací rozsah / průměr / objem: 19,0 - 28,0 mm;
Materiál: Poniklovaná mosaz; Balení: 10 ks
Voliteľné príslušenstvo k Poniklovaná kabelová vývodka se západkou
Upínací rozsah / průměr / objem: 16 mm;
Materiál: Polyamid (PA6); Balení: 10 ks
Upínací rozsah / průměr / objem: 20 mm;
Materiál: Polyamid (PA6); Balení: 10 ks
Upínací rozsah / průměr / objem: 25 mm;
Materiál: Polyamid (PA6); Balení: 10 ks
Upínací rozsah / průměr / objem: 32 mm;
Materiál: Polyamid (PA6); Balení: 10 ks
Upínací rozsah / průměr / objem: 40 mm;
Materiál: Polyamid (PA6); Balení: 10 ks
Popis produktu
Poniklované mosazné kabelové průchodky se západkou jsou určeny pro rychlou montáž bez nutnosti utažení maticí. Jejiech výhodou použití je prostředí, kde nelze použít plastových průchodek.
Výhody
- Vysoký stupeň krytí IP66/IP68
- Snadná demontáž
- Pevná konstrukce
- Zvláštní prostředí
- Jednoduchá a rychlá instalace
Instalace
Montáž se provádí zasunutím kabelové průchodky do předem vyvrtaném otvoru. Ujistěte se, že je těsnění správně umístěno na vnější straně skříně a že otvor je bez otřepů. Po jejím vložení ji utáhněte otočením ve směru hodinových ručiček. Po-té už stačí provléci kabel a otočením hlavice kabel utáhnut.
Demontáž
Před demontáží odstraňte z průchodky všechny kabely, jinak hrozí poškození jejich izolace. Demontáž se provádí pomocí demontážního nástroje, který se nasadí na západku průchodky a zatlačením na demontážní nástroj se jednotlivé západky zasunou do vnitřní části průchodky. Tím lze průchodku celou vyjmout z předvrtaného otvoru.
Rozšírené informácie
Obecné technické údaje
Materiál | poniklovaná mosaz |
---|---|
Těsnící kroužek | chloroplen CR |
Montážní poloha | variabilní |
Tloušťka stěny | 0,5 - 4,0 mm |
Odolnost proti ohni | V2 - dle UL94 |
Stupeň krytí | IP66 / IP68 - 5 bar po dobu 30 min. |
Pracovní teplota | trvale: -20 až +100 °C špičkově: -30 až +150 °C |
Schválení | UV File no. SERCOVAM RES 107 572 dle UL 514B vyrobeno dle DIN EN 62444/50262 |
Příslušenství (zvlášť objednat) | - nástroj pro demontáž (standardně je dodáván jeden nástroj na balení) - Vložky s více kruhovými otvroy - Vložky s plochým otvorem - Zaslepovací hříbky - pro zaslepení vývodky |
Vývodky se západkou jsou určeny pro tloušťku stěny - E [mm]: 0,5 - 4,0. |
Velikosti průchodek
Velikost | Upínací rozsah Ø [mm] |
Hloubka SL [mm] |
Velikost klíče SW [mm] |
Výška těla H [mm] |
Objednací číslo |
|||
Ø 16 | 5,0 - 10,0 | 9,0 | 20,0 | 45,0 | BBOS-11 | |||
---|---|---|---|---|---|---|---|---|
Ø 20 | 6,0 - 12,0 | 9,0 | 22,0 | 44,0 | BBOS-12 | |||
Ø 25 | 11,0 - 17,0 | 9,0 | 27,0 | 46,0 | BBOS-EU-13 | |||
Ø 32 | 15,0 - 21,0 | 9,0 | 34,0 | 54,0 | BBOS-EU-14 | |||
Ø 40 | 19,0 - 28,0 | 9,0 | 43,0 | 60,0 | BBOS-EU-15 | |||
Pro tloušťku stěny - E [mm]: 0,5 - 4,0 |
Rozměry průchodky BBOS
Nástroj pro demontáž
Velikost | Objednací číslo | ID Ø [mm] | Výška H [mm] | Balení |
Rozměry nástroje |
Ø 16 | BEX-16 | 16,0 | 13,0 | 10 | |
---|---|---|---|---|---|
Ø 20 | BEX-20 | 20,0 | 13,0 | 10 | |
Ø 25 | BEX-25 | 25,0 | 13,0 | 10 | |
Ø 32 | BEX-32 | 32,0 | 13,0 | 10 | |
Ø 40 | BEX-40 | 40,0 | 15,5 | 10 |
Technické parametre
Parametry
Základné rozdelenie | Kabelové vývodky pro průmysl |
---|---|
Príslušenstvo | Ne |
Materiál | Kov |
