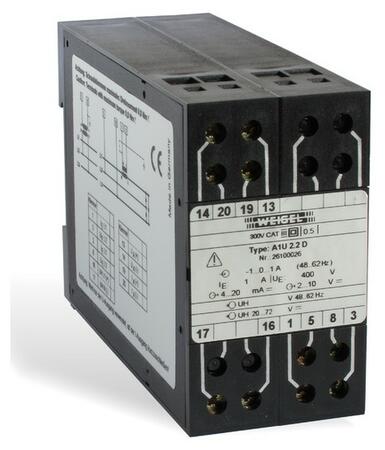

A1U 2.2 D - Merací prevodník striedavého prúdu (dodávka odber)
Dopyt na produktPorovnať
Popis produktu
Merací prevodník striedavého prúdu v trojvodičovej trojfázovej sieti (dodávka odber).
Rozšírené informácie
Použitie
Prevodník A1U 2.2 D meria sínusové striedavé prúdy trojvodičovej trojfázovej siete a prevádza ich na vnútený jednosmerný prúd a vnútené jednosmerné napätie v trojvodičovej trojfázovej sieti symetricky zaťaženej. K rozlišeniu dodávky a odberu striedavého prúdu je použité referenčné napätie rovnakej siete. Výstupné signály môžu byť indikované ukazovacími prístrojmi ciachovanými v jednotkách meranej veličiny alebo môžu byť použité pre priemyselné meranie a reguláciu. Ak sa dodrží maximálna, poprípade minimálna povolená záťaž môže byť pripojených aj niekoľko vyhodnocovacích prístrojov súčasne (ukazovací prístroj, regulátor, zapisovač atď.). Prístroje môžu byť umiestnené v mieste merania alebo vo vzdialených velínoch.Napájacie napätie sa privádza na samostatný vstup pomocného napájania. Vstup, výstup a pomocné napájanie sú vzájomne galvanicky oddelené. Výstupy sú odolné proti skratu a rozpojeniu. Prevodníky sú konštruované podľa najnovších bezpečnostných predpisov a sú skúšané proti rušeniu. Sú určené pre zabudovanie do elektrických strojov a rozvádzačov. Pritom je potrebné dodržovať príslušné bezpečnostné predpisy a ustanovenia.
Popis funkcie
Menič v prúdovej vetve a delič v napäťovej vetve sníma a upravuje vstupné signály. Tieto signály sa privádzají cez multiplexor do A/D prevodníka, kde sú prevedené na signály digitálne. Mikroprocesor vyhodnotí digitálne signály v reálnom čase. Prevodník D/A generuje analógový signál. Po galvanickom oddelení optickým členom je signál privedený na koncové stupne, ktoré ho zosilňujú na unifikovaný vnútený jednosmerný prúd a jednosmerné napätie. Pre rozlíšenie dodávky a odberu je privedené napätie UE . Pri jeho výpadku je prevodník v režime dodávky.
Funkčná schéma
Vstupné veličiny
| Vstupná veličina | sínusový striedavý prúd |
|---|---|
| Kmitočtový rozsah | 50...60 Hz |
| Príkon | cca 25 mA - napäťový vstup I2x0,01 Ω - prúdový vstup |
| Meracie rozsahy | -IEN...0...+IEN |
| Menovitý vstupný prúd IEN | -1 A (dodávka)...0...1 A (odber) pri IEN=1 A -5 A (dodávka)...0...5 A (odber) pri IEN=5 A |
| Menovité vstupné napätie UEN | 57,7 (100 V/√3), 63,5 (110 V/√3), 100, 115, 230, 240, 400, 415, 440, 500 V |
| Povolené vybudenie rozsahu | 1,2 IEN |
| Hranica preťažiteľnosti | 1,2 IEN trvalo 10 IEN max. po dobu 1 s |
Výstupné veličiny
| Prúdový výstup | |
| Výstupný prúd IA | vnútený jednosmerný prúd (0...20 mA) * |
|---|---|
| Menovitý prúd IAN | 0...20 mA alebo 4...20 mA |
| Výstupná záťaž RA | 0...10 V / IAN |
| Obmedzenie prúdu | na cca. 120 % koncovej hodnoty na cca. 100...140 % koncovej hodnoty (na vyžiadanie) |
| Napäťový výstup | |
| Výstupné napätie UA | vnútené jednosmerné napätie (0...10 V) * |
| Menovité napätie UAN | 0...10 V alebo 2...10 V |
| Výstupná záťaž RA | ≥ 4 kΩ |
| Chyba záťaže | ≤ 0,1 % pri zmene záťaže o 50 % |
| Zvyškové vlnenie | ≤ 1 %eff |
| Doba ustálenia | cca. ≤ 500 ms |
| Napätie naprázdno | ≤ 15 V |
| Bipolárny výstup | |
| zvláštne prevedenie na vyžiadanie s napájaním H4 a H5 (napr. -20...0...20 mA) | |
* zvláštne prevedení na vyžiadanie Ak bude použitý iba napäťový výstup, musí sa prúdový výstup skratovať. Vstup a výstupy sú galvanicky oddelené.
Príklady prevodných charakteristík
Pomocné napájanie
| Kód | Pomocné napájanie | Príkon |
| H1 (standard) | 230 V~ (195...253 V), 48...62 Hz | < 7 VA |
|---|---|---|
| H2 | 115 V~ (98...126 V), 48...62 Hz | < 4 VA |
| H3 | 24 V= (20...72 V) | < 3 VA |
| H4 | 20...100 V= alebo 15...70 V~ | < 3 VA |
| H5 | 90...357 V= alebo 65...253 V~ | < 4...7 VA |
Vstup, výstup a pomocné napájanie sú galvanicky oddelené.
Presnosť pri menovitých podmienkach
| Presnosť | |
| Presnosť | Trieda 0,5 (± 0,5 % z koncovej hodnoty) |
|---|---|
| Teplotný drift | ≤ 0,02 %/K (platí pre štandardné prevedenie a max. po dobu 1 roka) |
| Menovité podmienky | |
| Vstupné napätie | UEN ± 0,5 % |
| Účinník | cos φ=1 |
| Kmitočet | 50...60 Hz |
| Priebeh signálu | sínusový, činiteľ harmonického skreslenia ≤ 0,1 % |
| Pomocné napájanie | UHN ± 1 %, 48...62 Hz |
| Záťaž | 0,5 RA max ±1 % (prúd) 2 kΩ ±1 % (napätie) |
| Teplota okolia | 23 °C ± 1 K |
| Doba zahorenia | ≥ 5 min |
Medzné hodnoty ovplyvňujúcich veličín
| Klimatické vlastnosti | klimatická trieda 3, podľa VDE/VDI 3540 |
|---|---|
| Rozsah pracovných teplôt | -10...55 °C |
| Rozsah skladovacích teplôt | -25...65 °C |
| Relatívna vlhkosť vzduchu | ≤75 % ročný priemer, bez orosenia |
Predpisy a normy
| DIN EN 60 529 |
|---|
| DIN EN 60 688 |
| DIN EN 61 715 |
| DIN EN 61 010-1 |
| DIN EN 61 326-1 |
| VDE/VDI 3540 list 2 |
Zvláštne prevedenie
| Vstupné veličiny | |
| Výstup IA, UA | -20...0...20 mA / -10...0...+10 V alebo iný na vyžiadanie |
|---|---|
Schémy pripojenia (vstup)
Obsadenie svoriek
| Schéma | Svorka | Funkcia |
 |
1 | IE L1 prúdový vstup |
|---|---|---|
| 3 | IE L1 prúdový vstup | |
| 2 | UE L1 napäťový vstup | |
| 11 | UE N napäťový vstup | |
| 13 | UA (+) napäťový výstup | |
| 14 | UA (-) napäťový výstup | |
| 19 | IA (+) prúdový výstup | |
| 20 | IA (-) prúdový výstup | |
| 16 | UH L1 (+) vstup pomocného napájania | |
| 17 | UH N (-) vstup pomocného napájania | |
| Čísla svoriek odpovedajú údajom v schémach pripojenia (podľa DIN 43 807) | ||
Rozmerový náčrtok
Rozmery sú uvedené v milimetrochTechnické parametre
| Konštrukčné prevedenie púzdra | púzdro so západkou pre montáž na nosnú lištu 35 mm (DIN EN 60 715) |
|---|---|
| Materiál púzdra | ABS/PC čierny, so zhášacími prísadami podľa UL 94 V-0 |
| Pripojovacie svorky | skrutkové svorky |
| Prierezy pripojovacích vodičov | max. ≤ 4 mm2 |
| Stupeň krytia | IP 40 púzdro, IP 20 svorky |
| Skúšobné napätie | 2210 V všetky obvody proti púzdru 3536 V merací obvod prúdu a pomocné napájanie proti výstupu 1330 V prúdy vzájomne a proti napätiam |
| Pracovné napätie | 300 V (sieťové napätie fáza-nula) |
| Trieda ochrany | II |
| Kategória prepätia | CAT III |
| Stupeň znečistenia | 2 |
| Rozmery š × v × d | 45×80×115 mm |
| Hmotnosť | cca. 0,27 kg |
