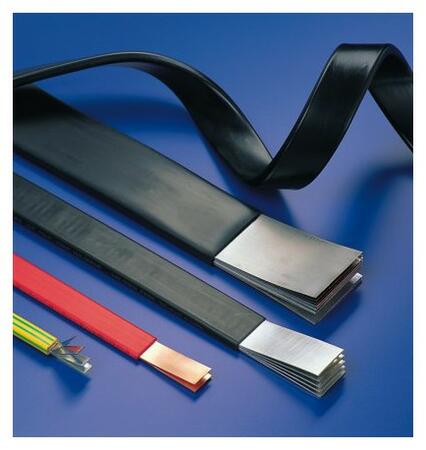

Lamelové sběrnice s bezhalogenovou izolací
Měděné lamelové sběrnice potažené bezhalogenovou izolační vrstvou typu M1
Měděné lamelové sběrnice potažené bezhalogenovou izolační vrstvou typu M1 do 1000 V.
Dostupnosť: Predaj ukončený
Dopyt na produktPorovnať
Ing. Jan Jaroš
Technicko-obchodný špecialista multifunkčných meracích prístrojov, vypínačov a automatických prepínačov SOCOMEC a splietaných medenných vodičou COREX.
Popis produktu
- Obdélníkový průřez s izolací na hranách vyztuženou.
- Vysoká mechanická odolnost a tvarová stálost.
- Velice pružné a snadno tvarovatelné.
- Provozní napětí: do 1000 V.
- Provozní teplota: -40...80 °C
Rozšírené informácie
Vlastnosti lamel
| Elektrotechnická měď odpovídající normám | DIN 1787, UNI 5649, BS 1036, ASTM102 AFNOR A53-100 |
|---|---|
| Chemické složení | Cu: >99,9 % Bi: <0,001 % Pb: <0,005 % O2: <0,04 % P: - |
| Mezní zatížení | ≥20 kg/mm2 |
| Modul pružnosti | ≥30 % |
| Jmenovitý odpor | 0,01754 Ω x mm2/mm |
Vlastnosti izolace
| Hodnota | Testováno dle | |
| Materiál izolace M1 (s nízkým obsahem toxických, korozivních a dráždivých plynů) | M1 (bez halogenů) | CEI 20-38/1 CEI 20-35 CEI 20-37 |
|---|---|---|
| Způsob výroby izolace | Protlačováním | |
| Samozhášitelnost | UL94V0 | |
| Hustota | 1,58 kg/dm3 | ASTM D 792 |
| Kyslíkový index | 40 % | BS 2782 |
| Tvrdost (dle Shorea) | 45 Shore D | ASTM D 2240 |
| Mezní zatížení | 5 N/mm2 | BS 6469 |
| Mez pružnosti | 185 % | IEC 811-1-1 |
| Emise HCL | 0 % | IEC 754-1 CEI 20-37/1 |
| Index toxicity | 1,6 % | NES 713 |
| Jmenovitý odpor při 20 °C | 6×1013 Ω×cm2/cm | BS 6469 |
Obecné vlastnosti lamelových sběrnice
Odpovídá: CEI 20 - 11,14,20; CENELEC HD 21; VDE 0207/86, BS 6746/79
