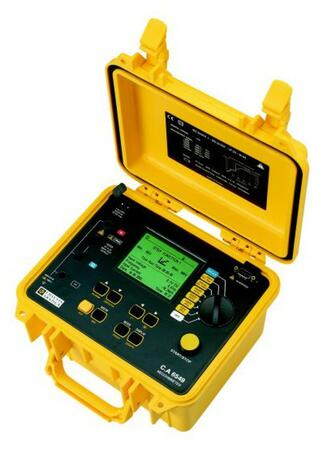

C.A 6549 - Merač izolačných odporov

Digitálny tester izolačných odporov 5kV

Merač izolácie do 10 TΩ
Test. napätia 500, 1000, 2500 a 5000 V
Nastaviteľné test. napätie 40 - 5100 V
Výpočet PI, DAR, DD
Prepočet na ref. teplotu, krokový test
Alarmy, vyhladenie, komunikácia, pamäť
Meranie napätia, kapacity, unikajúce prúdy
Cena 4 383 EUR
5 259,60 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (1)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Kančo
Ing. Jan Kančo
Vedúci predajnej skupiny meracie a testovacie prístroje FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, KPS, MICSIG a ostatné.

Varianty k produktu C.A 6549 - Merač izolačných odporov (1)

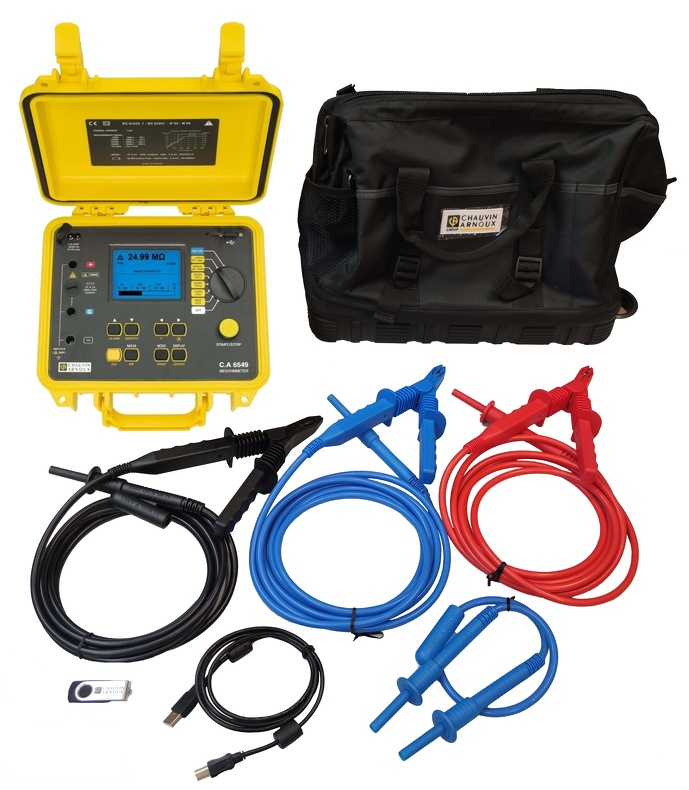

C.A 6549 - Digitálny merač izolačného odporu s príslušenstvom 2021
Tester izolačného odporu
C.A 6549
Tester izolácie C.A 6549, 3 ks meracie VN vodiče 3 m s krokosvorkou, nástrčný VN vodič, brašna, USB kábel, napájací kábel a návod k obsluhe v českom jazyku
OBJ: P01.1397.13
EAN: 3663653008730
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
4 383 EUR/ks
5 259,60 EUR s DPH
Porovnání
+-
Košík

Voliteľné príslušenstvo k C.A 6549 - Merač izolačných odporov

Príslušenstvo P01.1020.95 - DataView Software
Softvér
Software DataView
Pre prístroje:
C.A 833x, C.A 843x, C.A 8220, C.A 8230, PEL10x, C.A 6470N, C.A 647x, C.A 6292, C.A 6543, C.A 6547, C.A 6549, C.A 655x, C.A 652x, C.A 653x, C.A 625x, F407, F607, C.A 1110, C.A 101xx, C.A 1246, C.A 182x, všetky jednoduché záznamníky rady SIMPLE LOGGER 2, C.A 6417, C.A 611x, DTR8510
OBJ: P01.1020.95
EAN: 3760171418734
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
662 EUR/ks
794,40 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.2955.13, P01.2955.14, P01.2955.15 - VN kábel čierná
Príslušenstvo pre C.A 654x
VN testovací kabel 8 m, 5 kV, černá
OBJ: P01.2955.14
EAN: 3663653008075
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
214 EUR/ks
256,80 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.2955.10, P01.2955.11, P01.2955.12 - VN kábel červená
Príslušenstvo pre C.A 654x
VN testovací kabel 8 m, 5 kV, červená
OBJ: P01.2955.11
EAN: 3663653008051
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
181 EUR/ks
217,20 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.2955.06, P01.2955.07, P01.2955.08 - VN kábel modrá
Príslušenstvo pre C.A 654x
VN testovací kabel 8 m, 5 kV, modrá
OBJ: P01.2955.07
EAN: 3663653008068
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
181 EUR/ks
217,20 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.2955.13, P01.2955.14, P01.2955.15 - VN kábel čierná
Príslušenstvo pre C.A 654x
VN testovací kabel 15 m, 5 kV, černá
OBJ: P01.2955.15
EAN: 3663653008105
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
310 EUR/ks
372 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.2955.10, P01.2955.11, P01.2955.12 - VN kábel červená
Príslušenstvo pre C.A 654x
VN testovací kabel 15 m, 5 kV, červená
OBJ: P01.2955.12
EAN: 3663653008082
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
271 EUR/ks
325,20 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.2955.06, P01.2955.07, P01.2955.08 - VN kábel modrá
Príslušenstvo pre C.A 654x
VN testovací kabel 15 m, 5 kV, modrá
OBJ: P01.2955.08
EAN: 3663653008099
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
271 EUR/ks
325,20 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.2955.13, P01.2955.14, P01.2955.15 - VN kábel čierná
Príslušenstvo pre C.A 654x
VN testovací kabel 3 m, 5 kV, černá
OBJ: P01.2955.13
EAN: 3663653008044
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
114 EUR/ks
136,80 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.2955.10, P01.2955.11, P01.2955.12 - VN kábel červená
Príslušenstvo pre C.A 654x
VN testovací kabel 3 m, 5 kV, červená
OBJ: P01.2955.10
EAN: 3663653008020
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
114 EUR/ks
136,80 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.2955.06, P01.2955.07, P01.2955.08 - VN kábel modrá
Príslušenstvo pre C.A 654x
VN testovací kabel 3 m, 5 kV, modrá
OBJ: P01.2955.06
EAN: 3663653008037
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
114 EUR/ks
136,80 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.2955.16 - VN kábel modrá
Príslušenstvo pre C.A 654x
VN Nástrčný vodič 0,35 m, 5 kV, modrá
OBJ: P01.2955.16
EAN: 3663653008112
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
91 EUR/ks
109,20 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.2952.31 - VN kábel čierna, červená
Príslušenstvo pre C.A 654x
VN testovací kabely 3m sada
OBJ: P01.2952.31
EAN: 3663653000727
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
200 EUR/ks
240 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.2952.32 - VN kábel čierna, červená
Príslušenstvo pre C.A 654x
VN testovací kabely 3m sada
OBJ: P01.2952.32
EAN: 3760171414255
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
106 EUR/ks
127,20 EUR s DPH
Porovnání
+-
Košík
Sada krokosvoriek Sada krokosvoriek
Sada krokosvoriek
Sada krokosvoriek

CAT IV, 1000 V, 15 A, čierna a červená
Pripojenie vodičov 4 mm


Zjistit více
OBJ: P01.2954.57Z
EAN: 3760171416488
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
31 EUR/ks
37,20 EUR s DPH
Porovnání
+-
Košík
Sada meracích hrotov Sada meracích hrotov
Sada meracích hrotov
Sada meracích hrotov
1 sada hrotů červená a černá
Zjistit více
OBJ: P01.2954.58Z
EAN: 3760171416495
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
13,70 EUR/ks
16,44 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P03.2975.14 - Poistka
Náhradný diel
Pojistka 0,1A HBC k C.A 654x
Fast fuse 10mA 5x20 380V 10kA
Minimálny odber 3ks
OBJ: P03.2975.14
EAN: 3760171414958
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

Merač izolačných odporov variabilným napätím 40 až 5100 V v robustnom prevedení C.A 6549 s grafickým displejom, pamäťou a komunikáciou

Merač izolačných odporov C.A 6549 je robustný a vysoko odolný, spoľahlivý a ľahko použiteľný prístroj. Vďaka variabilnému testovaciemu napätiu od 40 do 10 000V je ideálny na riešenie mnohých problémov pri uvádzaní zariadenia do prevádzky a pre preventívne údržbárske aplikácie. Ponúka automatické kvalitatívne funkcie ako je výpočet indexu polarizácie (PI) a dielektrickej absorbcie (DAR alebo meranie dielektrickej absorbcie viacvrstvých dielektrik (DD). Integrovaný akumulátor napája prístroj po veľmi dlhú dobu a uľahčuje vykonávanie testov kdekoľvek potrebujete.Je vybavený grafickou obrazovkou, vnútornou pamäťou a komunikáciou umožňujúcou dodatočné spracovanie v PC.

Hlavné parametre

Ikona - Čip 40x40
  • Meranie izolačných odporov od 0,01 MΩ do 10 TΩ
  • Pevné testovacie napätia 500, 1 000, 2500 a 5 000 V
  • Nastaviteľné variabilné testovacie napätie od 40 do 5 100 V
  • Meranie napätia od 1 do 5100 V
  • Meranie kapacity od 0,001 do 49,99 F
  • Meranie unikajúceho prúdu 0,000 nA do 3000 μA
  • Výpočet indexu polarizácie a dielektrickej absorbcie (PI a DAR)
  • Výpočet indexu dielektrickej absorbcie (DD)
  • Detekcia externého napätia pred meraním
  • Časová závislosť izolačného odporu R(t) priamo na displeji
  • Možnosť merania aj pri malých externých rušivých napätiach
  • Funkcia vyhladenia SMOOTH pre stabilný výsledok pri rušení
  • Funkcia krokového nárastu testovacieho napätia
  • Funkcia prepočtu hodnoty izolácie na referenčnú teplotu (externý prístroj)
  • Funkcia programovateľného akustického a optického ALARMU a časovača
  • Automatické vybitie obvodu po meraní so zobrazením hodnoty zvyškového napätia

Komunikace a ukládání dat

Ikona - USB 40x40
  • Pamäť pre ukladanie nameraných dát
  • USB rozhranie na prenos dát do PC, ovládanie prístroja
  • SW umožňuje nastavenie prístroja a tiež obmedziť či zablokovať niektorú polohu pre skúšobné napätie (z dôvodu nechcenenj manipulácie)
  • Megohmmeter Transfer® v českom jazyku pre stiahnutie, tlač a export nameraných dát do tabuľkových procesorov (napr. MS Excel). Taktiež umožňuje komunikáciu s prístrojom v reálnom čase.
  • Software DataView®  v českom jazyku (voliteľné príslušenstvo) umožňuje vyššiu analýzu nameraných dát. Databázové spracovanie ponúka evidenciu miest meraní, technikov vykonávajúcich merania, zákazníkov. Umožňuje vklaanie externých dát z ďalších aplikácií (napr. MS Word, Excel, ...), poznámky, obrázky a iné

Ďalšie funkcie a parametre

  • Veľký a prehľadný grafický displej s podsvietením a bargrafom
  • 3 vysokonapäťové bezpečnostné zdierky
  • Krytie IP53
  • Napájanie NiMH akumulátor so vstavanou nabíjačkou
  • Rozmery 270 x 250 x 180 mm
  • Hmotnosť 4,3 kg
  • Bezpečnostná kategória CAT III / 600 V
  • Záruka 2 roky (na hlavný prístroj)

Služby ponúkané k nami dodaným prístrojom

Ikona - Prezentácia 40x40
  • Konzultácia vhodnosti jednotlivých typov s doporučením
  • Poradenstvo so softwarom prístroja (pokiaľ je súčasťou dodávky)
  • Predajná aj popredajná podpora
Ikona - Diplom 40x40
  • Zaistenie záručného aj pozáručného servisu
  • Zaistenie pravidelných kalibrácií

SOFTWARE PRE PRÍSTROJ

Ikona - Windows 40x40

Ikona - Windows 40x40
  • Software DataView
  • Pre podporu nás kontaktujte


Technické parametre

Parametry

TypDigitální
Bargrafano Ano
Skúšobné napätie Usk50 V
100 V
250 V
500 V
1000 V
2500 V
5000 V
Zobrazenie sk. hodnoty Uskano Ano
Meranie izol. odporu1 kΩ … 10 TΩ
Nastaviteľné Usk40 V … 5,1 kV
Rozsah merania U AC0,1 V … 2,5 kV
Rozsah merania U DC0,1 V … 5,1 kV
Zvodové prúdyano Ano
Index polarizácie PIano Ano
Koef. diel. absorpcie DARano Ano
Koef. vybíjania dielektrika DDano Ano
Kapacitaano Ano
Teplotaano Ano
Odporbe Ne
Test prepojenia (200 mA)be Ne
Zobrazenie priebehu R(t)ano Ano
Vyhladenieano Ano
Automatické vybitieano Ano
ALARMano Ano
Časovačano Ano
Podsvietený displejano Ano
Dobíjacie batérieano Ano
Pamäťano Ano
Rozhranieano Ano
Stupeň krytia IP53
Ex konštrukciabe Ne
PoznámkaMožnosť merania s prítomnosťou externého napätia.


Meranie izolačného odporu
Skúšobné napätie / rozsah 40...5100 V variabilne
do 1000 V po 10 V,
od 1000 V po 100 V

500 V / 30 kΩ...2 TΩ,
1000 V / 100 kΩ...4 TΩ,
2500 V / 300 kΩ...10 TΩ,
5000 V / 300 kΩ...10 TΩ
Typ. presnosť ±(5 % z č.h. +3 digity)
Meranie napätia
Rozsah 0...5100 V AC/DC
Typ. presnosť ±(1 % z č.h. + 1 digit)
Meranie zvodového prúdu
Rozsah 1 pA...3 mA
Typ. presnosť ±(3 % z č.h.)
Meranie kapacity
Rozsah 5 nF...50 µF
Typ. presnosť ±(10 % z č.h. +1 digit)
Všeobecné údaje
Zobrazenie Grafický LCD displej
Pamäť 128 kB (cca. 1500 meraní)
Krytie IP 53, IK 04
El. bezpečnosť ČSN EN 61010, ČSN EN 61557
Kategória prepätia CAT III / 1000 V, CAT I / 2500 V
Napájanie NiMH batéria, napájanie 85...256 V
Rozmery 270×250×180 mm
Hmotnosť 4,3 kg

Súbory na stiahnutie

Filtrace
Typ dokumentu
Katalógový list
Katalógový list
Zobrazit ikonaDownload ikona
Katalógový list
Katalógový list
Zobrazit ikonaDownload ikona

Katalógy na stiahnutie

CHAUVIN ARNOUX - Meracie prístroje
Kompletný katalóg produktov firmy Chauvin Arnoux - skúšačky napätia, multimetre, kliešťové multimetre, revízne prístroje, merače izolácie, merače uzemnenia, analyzátory kvality el. energie, infrakamery.
Download ikona
METRIX - Meracie prístroje
Katalóg meracích prístrojov METRIX - Chauvin Arnoux. Prenosné a stolné digitálne multimetre, prenosné a stolné osciloskopy, generátory signálu, RLC metry, dekády RLC, zdroje napätia a príslušenstvo.
Download ikona
Meracie príslušenstvo MULTICONTACT
Meracie príslušenstvo pre bežné merania. Testovacie vodiče, krokosvorky, hroty, príchytky, adaptéry atď.
Download ikona
Meracie príslušenstvo CHAUVIN ARNOUX
Meracie príslušenstvo na bežné meranie. Testovacie vodiče, krokosvorky, hroty, príchytky, púzdra, brašne, poistky atď.
Download ikona
Meracie príslušenstvo POMONA
Meracie príslušenstvo pre bežné merania. Testovacie vodiče, krokosvorky, hroty, príchytky, adaptéry atď.
Download ikona
Meracie príslušenstvo ELECTRO PJP
Meracie príslušenstvo na bežné meranie. Testovacie vodiče, krokosvorky, svorky, hroty, príchytky, adaptéry atď. ěřicí příslušenství pro běžná měření. Testovací vodiče, krokosvorky, hroty, příchytky, adaptéry atd.
Download ikona

Mohlo by vás zaujímať

Podujatia

WEBINÁR: Nabíjacie stanice pre elektrické vozidlá - jednoduché bezpečnostné kontroly s Fluke
19.06.2024
Pozývame vás na ONLINE webinár zameraný na kontrolu nabíjacích staníc pre elektrické vozidlá pomocou prístrojov FLUKE.Podujatie sa uskutoční v stredu 19. júna od 13:00 do 14:00. Program bude moderovať...

Akčné produkty

Akční nabídka měřicích přístrojů CHAUVIN ARNOUX do 30.8.2024
01.03.2024 - 30.08.2024
Analyzátory kvality siete C.A 8345,  C.A 8336, C.A 8331 a a záznamníky kvality siete PEL 103 a PEL104 a PEL 104 - za výhodnú cenu a s bohatým príslušenstvom zdarma, Testery izolácie 5000 V C.A 6505...
Kúpte si Fluke ... Získate druhý ZADARMO
01.03.2024 - 31.08.2024
Viac bezpečia, viac výhod, viac Fluke. Na kvalitnom vybavení nešetrite. Je čas investovať do prístrojov, ktoré odolajú aj najnáročnejším pracovným podmienkam. Meracie prístroje Fluke sú zostrojené s odolnosťou...

Novinky

Testery elektrických častí strojných zariadení C.A 6161 a C.A 6163
13.03.2024
Tester elektrických častí strojových zariadení, rozvádzačov, náradia, spotrebičov podľa noriem EN 60204-1, EN 61439-1, EN 60335-1, EN 62368-1, EN 60598-1, EN 60974-4, EN 50699, EN 50678
Štvorkanálové monitory reziduálnych prúdov Bender RCMS410
11.09.2023 - 29.03.2024
Spoločnosť Bender predstavuje štvorkanálový monitor reziduálnych prúdov revolučnej konštrukcie RCMS410: šírka prístroja je iba 18 mm a chýbajúci displej nahrádza vstavaná NFC komunikácia. Monitor RCMS410...

Odborné články

Novinka od firmy Bender pre AC nabíjacie stanice - regulátory nabíjania ICC1324
05.06.2024
Spoločnosť Bender, popredný svetový výrobca prístrojov pre elektrickú bezpečnosť v elektromobilite, uvádza na trh nový regulátor nabíjania ICC1324. Prístroj slúži ako riadiaca jednotka striedavých nabíjacích...
Špecifiká monitoringu izolačného stavu vo veľkých fotovoltaických elektrárňach
25.04.2024
Monitoring izolačného stavu IT sietí fotovoltaických elektrární s výkonom nad 1 MW je vo svete elektrickej bezpečnosti špecifická disciplína. Hlavným dôvodom je veľký rozsah inštalácie tvorenej striedačmi,...
