C.A 8336 - Trojfázový analyzátor elektrických sietí

Popis produktu

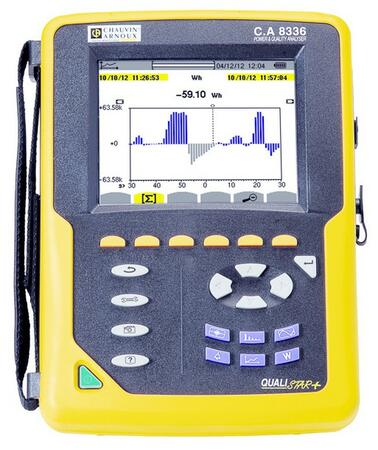

Analyzátor kvality elektrickej energie C.A 8336 QUALISTAR+

Hlavné parametre

• Záznamník kvality elektrickej energie pre jedno až trojfázové siete (vyvážené aj nevyvážené, až 25 rôznych zapojení prístroja)
• Pre jednosmerné a striedavé siete do 1 000 V (nepriamo 500 kV)
• Menovitý kmitočet sietí DC / 50 / 60 Hz
• Meranie prúdu od 5 mA do 10 000 A (podľa prevodníkov)
• 5 napäťových meracích kanálov
• 4 prúdové meracie kanály pre priame meranie na fázach aj strednom vodiči s možnosťou súčasného pripojenia rôznych prevodníkov zároveň (10 typov s možnosťou výmeny za chodu prístroja)
• Meranie pomocou prevodníkov AmpFlex typu A193 a MA193 už od 0,1A vďaka možnosti manuálneho nastavenia rozsahu a citlivosti.
• Trieda presnosti merania napätia 0,5% (trieda B)
• Rýchlosť vzorkovania 256 vzorkov/ periódu s priemerovaním do jednej nameranej hodnoty za sekundu (najkratší interval záznamu 1 s, užívateľsky voliteľný)
• Kompletná lokalizácia firmware aj software do českého jazyku

7 paralelných meracích režimov

Možnosť vykonávať všetky funkcie súčasne s možnosťou zobrazenia už zaznamenaných dát počas ich ukladania. To uľahčuje kontrolu správnosti záznamu (napr. kontrola po niekoľkých hodinách z týždenného záznamu môže odhaliť chybné nastavenie).

• I. Režim merania (základný)
  Zobrazenie priebehu, tabuľkové hodnoty, Fresnelov diagram. Možnosť uloženia až 50 snímok obrazovky
• II. Režim harmonickej analýzy
• Výpočet hodnoty jednotlivých harmonických až do 50-tej. Výpočet smeru toku harmonických zložiek a jeho vplyvu na ohrev neutrálneho vodiča (expertný režim). Vyjadrenie v absolútnej hodnote alebo relatívne k celkovej TRMS hodnote alebo k základnej harmonickej.
• III. Režim výkonovej analýzy
  Výpočet a záznam činného, jalového aj zdanlivého výkonu (W, VA, var), výpočet a záznam činných, jalových aj zdanlivých energií (Wh, VAh a varh) s rozlíšením v 4 kvadrantoch (induktívna alebo kapacitná záťaž, spotreba alebo dodávka energie). Meranie a záznam účinníku cos θ, tan θ, PF, DPF
• IV. Režim záznamu
  Dlhodobé sledovanie a zaznamenávanie parametrov siete. Záznam strednej, minimálnej a maximálnej hodnoty. V každej vzorke je údaj o extrémych hodnotách min a max za vzorkovaciu periódu. Perióda nastaviteľná od 1 s do 15 min. Programovateľné začiatky a konce záznamov s vlastným pomenovaním. Možnosť záznamu až 450 rôznych parametrov.
• V. Režim prechodných javov
  Umožňuje zachytiť prerušenie, špičky napätia a prúdu, krátke javy atď. Záznam až 210 prechodných javov
• VI. Režim alarmov
  Prekročenie nastavených medzí (štart, doba trvania, čas a dátum výskytu,...). Záznam až 10 000 alarmov, 40 rôznych typov
• VII. Režim rozbehových prúdov
  Funkcia INRUSH na meranie rozbehových prúdov s dĺžkou trvania až 10 min (1min + TRMS hodnota, 10 min  TRMS hodnota)

Komunikácia, ukladanie dát a software

Prevedenie a fyzické parametre

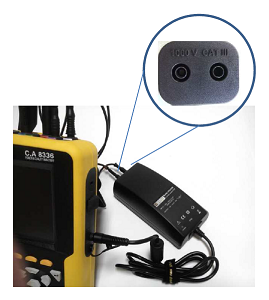

• Napájací vstup pre napájanie z pomocného zdroja (súčasť dodávky) alebo z meranej inštalácie pomocou adaptérov (voliteľné príslušenstvo)
• Integrovaný NiMH akumulátor pre napájanie prístroja aj pri väčších výpadkoch. Doba prevádzky na plno nabitý akumulátor cca 13 h (v režime záznamu)
• Farebný grafický displej 5,7" s nastavením jasu a kontrastu
• Robustná konštrukcia, ergonomický design

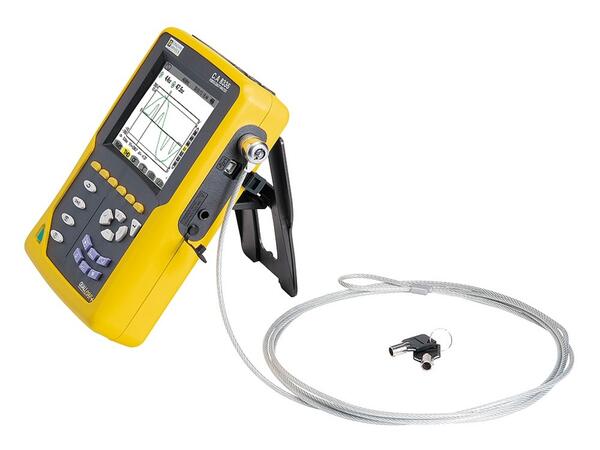

• Možnosť uzamknutia pomocou zámky Knesington
• Elektrická bezpečnostť CAT IV/600 V a CAT III/1 000 V
• Vysoký stupeň krytia IP53
• Mechanická odolnosť na pád z 1  m
• Prevádzková teplota 0 až 50 °C
• Rozmery: 20 cm × 25 cm × 7 cm (bez snímačov)
• Hmotnosť: 2 kg

• Záruka na hlavný prístroj: 36 mesiacov

Služby ponúkané k nami dodaným prístrojom

• Predvedenie prístroja na vybranom mieste v kancelárii alebo na vašom zariadní s ukážkou funkcií a prislušenstva
• Predvedenie software prístroja (pokiaľ je súčasťou dodávky)
• Poradenstvo so softwarom prístroja (pokiaľ je súčasťou dodávky)
• Konzultácia vhodnosti jednotlivých typov s doporučením
• Predajná aj popredajná podpora

• Zaistenie záručného aj pozáručného servisu
• Zaistenie pravidelných kalibrácií

SOFTWARE PRE PRÍSTROJ

	Software PAT2 pre Windows ODKAZ (v sekcii support)
	Software DataView Pre podporu nás kontaktujte
