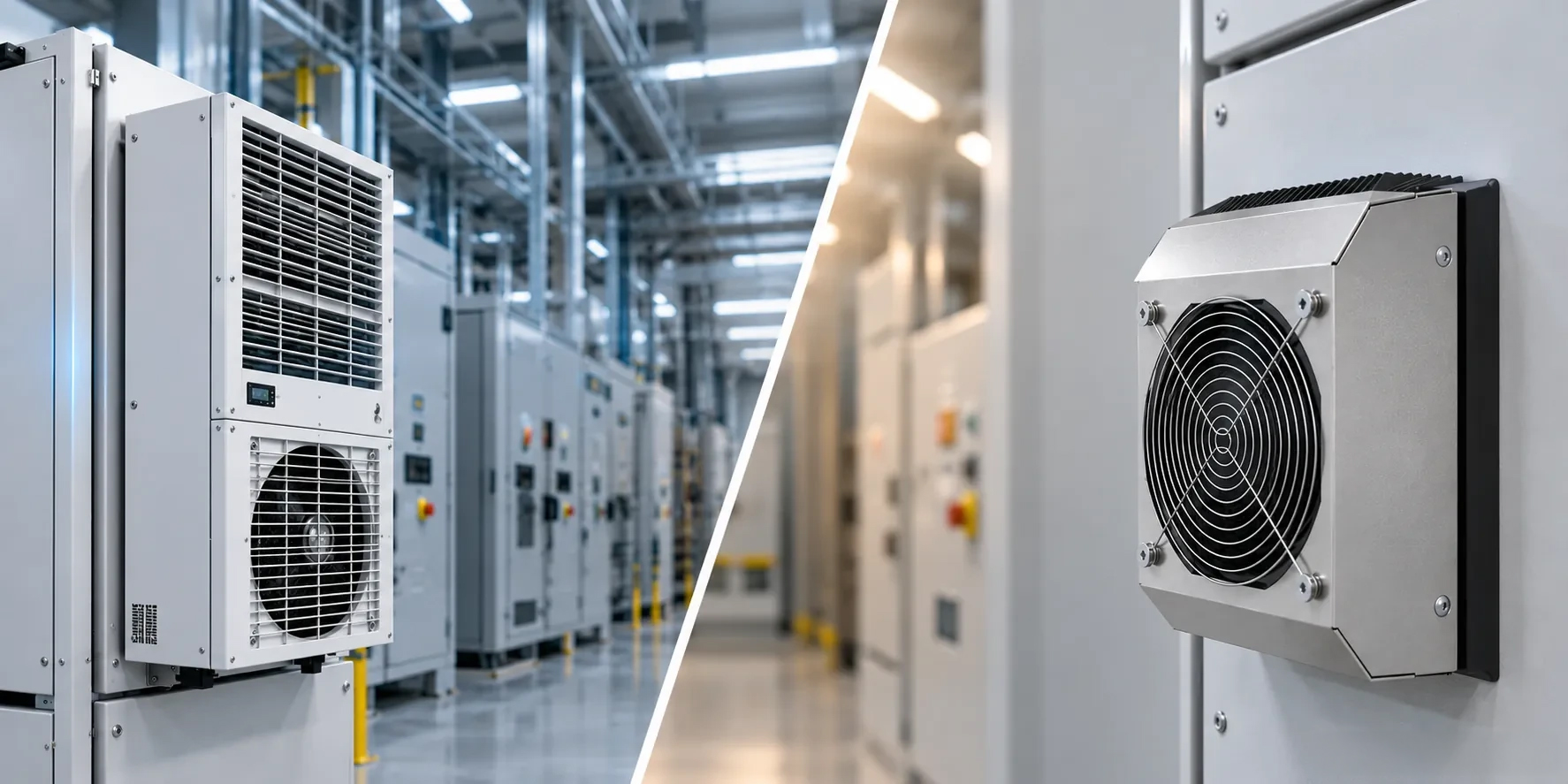

Peltierovo vs. kompresorové chladenie rozvádzačov
Výrobcovia strojov a priemyselných rozvádzačov musia pri návrhu chladenia zohľadniť tepelné straty elektroniky, dostupný priestor aj prevádzkové podmienky. Popri klasických kompresorových klimatizačných jednotkách sa ponúka aj polovodičové chladenie na princípe Peltierovho javu. Obe technológie majú svoje výhody, ale líšia sa konštrukciou, účinnosťou aj nárokmi na údržbu.
Frekvenčné meniče, napájacie zdroje, PLC automaty alebo priemyselné počítače produkujú počas prevádzky stratové teplo. Ak ho rozvádzač nedokáže dostatočne odvádzať, môže dochádzať k prehrievaniu elektroniky, poruchám alebo skracovaniu životnosti komponentov.
Pri výrobných strojoch bývajú riadiace rozvádzače často umiestnené priamo na zariadení, v jeho ovládacom paneli alebo na pohyblivej konštrukcii. Chladenie preto musí rešpektovať obmedzený montážny priestor, vibrácie a okolité prostredie.
Ak prirodzený odvod tepla alebo nútené vetranie nestačí, prichádza na rad aktívne chladenie. K dispozícii sú dve technológie s odlišným princípom fungovania.
Kompresorové chladenie
Klasické klimatizačné jednotky využívajú uzavretý chladiaci okruh. Chladivo odoberá teplo z vnútorného priestoru rozvádzača a pomocou kompresora, výparníka a kondenzátora ho odovzdáva okolitému prostrediu. Výhodou je vysoký chladiaci výkon a spravidla vyššia energetická účinnosť pri väčšom tepelnom zaťažení.
Peltierovo chladenie
Peltierove jednotky využívajú termoelektrický jav. Pri prechode jednosmerného prúdu polovodičovým modulom sa jedna jeho strana ochladzuje a druhá zahrieva. Teplo sa následne odvádza pomocou výmenníkov a ventilátorov.
Systém pracuje bez kompresora, chladiva a potrubného chladiaceho okruhu. Samotný Peltierov modul nemá žiadne pohyblivé časti. Zmenou polarity napájania možno navyše obrátiť smer prenosu tepla, takže rovnaká jednotka môže rozvádzač nielen chladiť, ale aj vykurovať.
Hlavné rozdiely v praxi
Peltierova technológia nachádza uplatnenie predovšetkým pri menších a stredných chladiacich výkonoch, typicky do približne 400 W. Jej výhody sa prejavujú najmä tam, kde je obmedzený priestor alebo náročnejšie prevádzkové prostredie.
- Kompaktná konštrukcia: Absencia kompresora a chladiaceho okruhu umožňuje menšie rozmery jednotiek. Hodia sa napríklad pre ovládacie panely a riadiace skrine integrované priamo do strojov.
- Odolnosť proti vibráciám: Peltierov modul nie je závislý od montážnej polohy. Technológia je preto vhodná aj pre mobilné zariadenia alebo pohyblivé časti strojov. Mechanickú odolnosť celej jednotky je však potrebné overiť.
- Chladenie aj vykurovanie: Zmenou polarity napájania možno obrátiť smer prenosu tepla. Pri vhodnom riadení tak môže jedna jednotka zabezpečovať chladenie v lete a vykurovanie v zime.
- Minimálna údržba: Peltierove jednotky neobsahujú kompresor ani chladivo. Údržba sa obmedzuje predovšetkým na kontrolu ventilátorov a čistoty výmenníkov tepla. Vybrané modely dosahujú na vonkajšej strane krytie až IP67.
Kompresorové klimatizačné jednotky majú naopak výhodu pri vyšších trvalých tepelných stratách a požiadavke na väčší rozdiel teplôt. V týchto prípadoch spravidla dosahujú lepšiu energetickú účinnosť.
Výber preto závisí predovšetkým od požadovaného chladiaceho výkonu, prevádzkových podmienok a dostupného montážneho priestoru.
Výber vhodného chladenia
Pre menšie riadiace rozvádzače, ovládacie panely výrobných strojov, mobilné zariadenia alebo vonkajšie inštalácie môže byť Peltierovo chladenie zaujímavou alternatívou ku klasickej klimatizačnej jednotke.
GHV Trading ponúka chladiace jednotky nemeckého výrobcu Dr. Neumann Peltier-Technik, napríklad rad PROTEMP s napájaním 24 V DC. Model PROTEMP 70 M ponúka menovitý chladiaci výkon 74 W, výkonnejší PROTEMP 220 L potom 220 W. K dispozícii sú aj ďalšie výkonové a konštrukčné varianty.
Pre správny výber je potrebné poznať tepelné straty elektroniky, rozmery rozvádzača a požadované vnútorné aj okolité teploty. Menovitý chladiaci výkon sa totiž môže pri skutočných prevádzkových podmienkach výrazne líšiť.
Ak zvažujete Peltierovo chladenie pre svoje zariadenie, obráťte sa na technických špecialistov GHV Trading. Pomôžeme vám s výpočtom potrebného chladiaceho výkonu, výberom vhodnej jednotky aj jej začlenením do konštrukcie rozvádzača.
A ak by Peltierovo chladenie pre vašu aplikáciu výkonovo nestačilo, môžeme spoločne navrhnúť aj kompresorovú klimatizačnú jednotku talianskeho výrobcu COSMOTEC, ktorú máme takisto v našom portfóliu.
