C.A 8345 - Trojfázový analyzátor elektrických sietí
Trojfázový analyzátor kvality siete v triede A

Varianty k produktu C.A 8345 - Trojfázový analyzátor elektrických sietí (3)

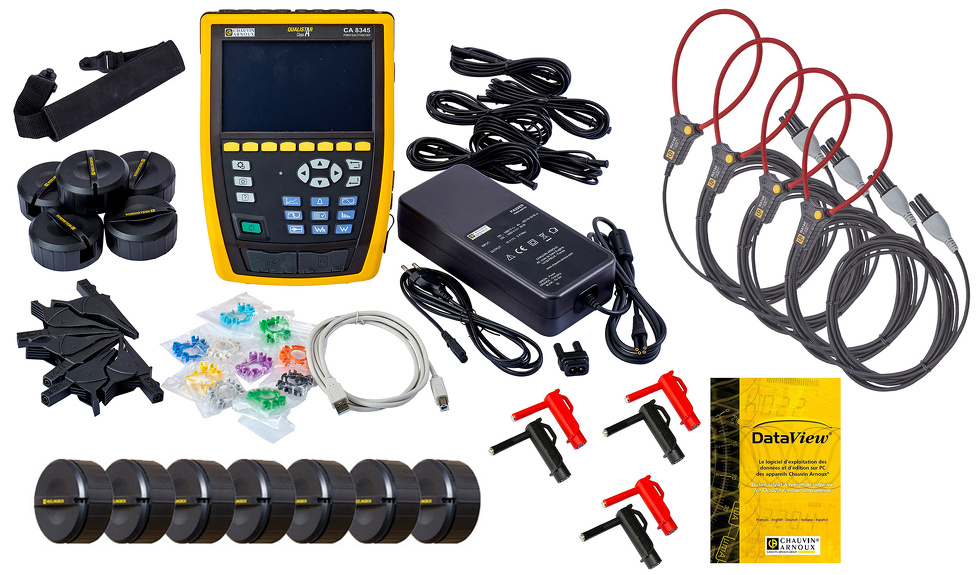

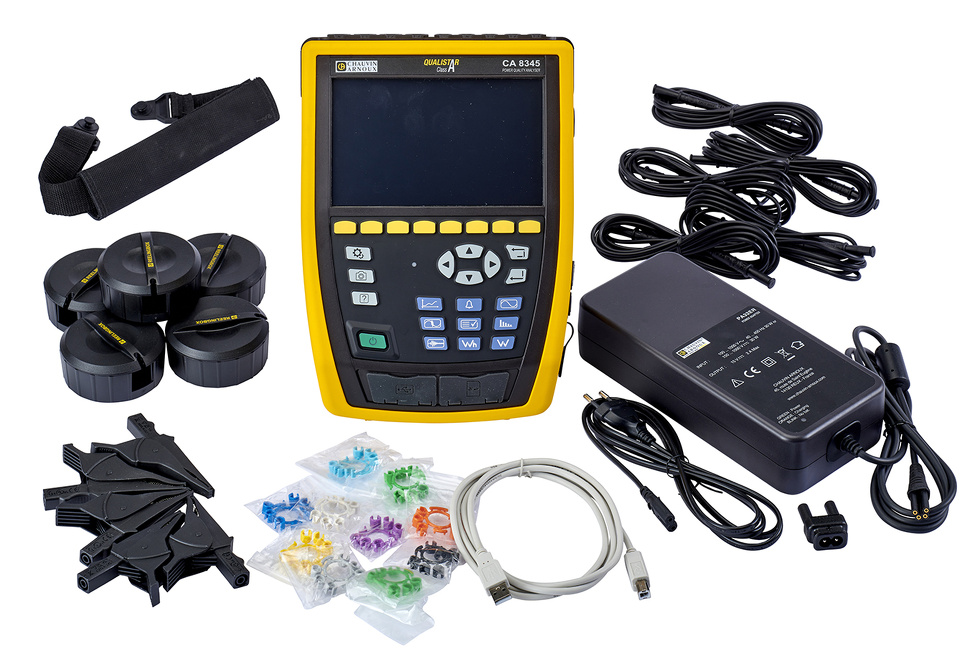

Obsah dodávky je rovnaký ako u prístroja C.A 8345-1000
Navyše dostanete - prevodníky MA194/350 4 ks
- software DataView
- navíjací puzdro 7 ks
- magnetické adaptéry 4 ks
Akcia platí do 30.08.2023 alebo do vypredania zásob.

bez kliešťových prevodníkov,

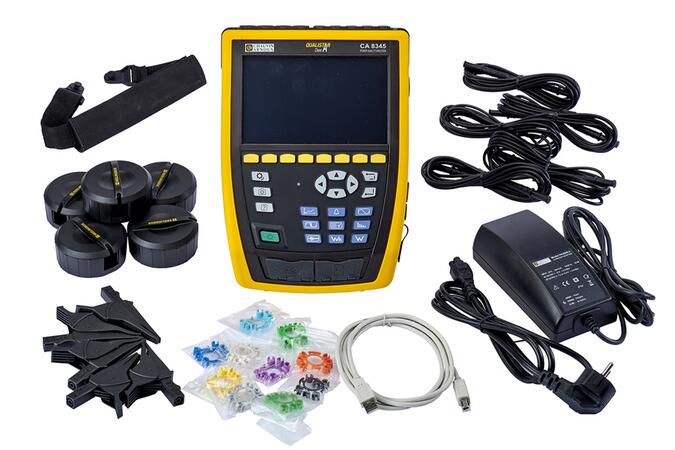

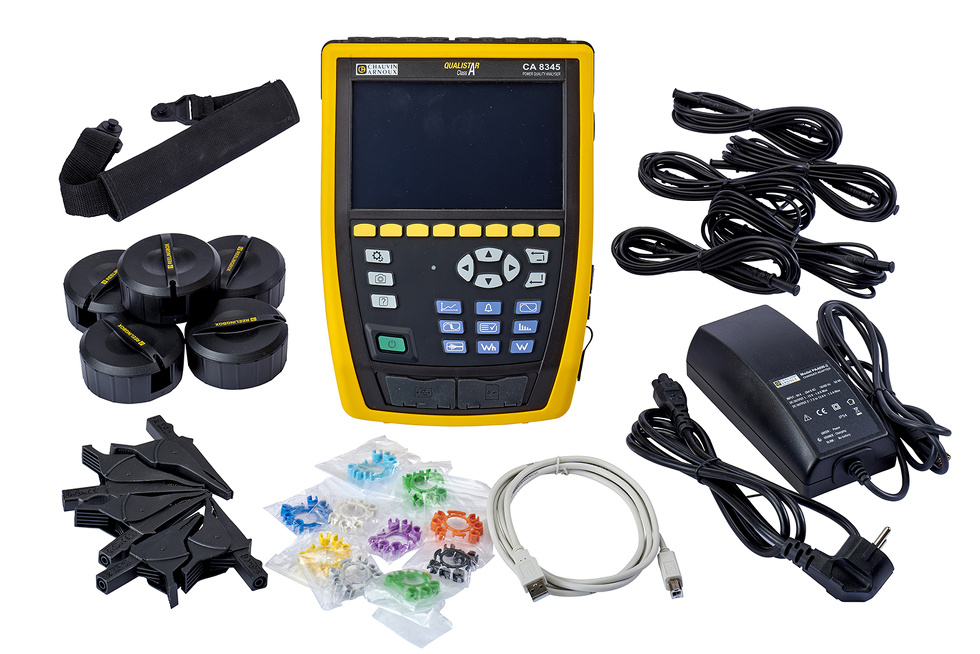

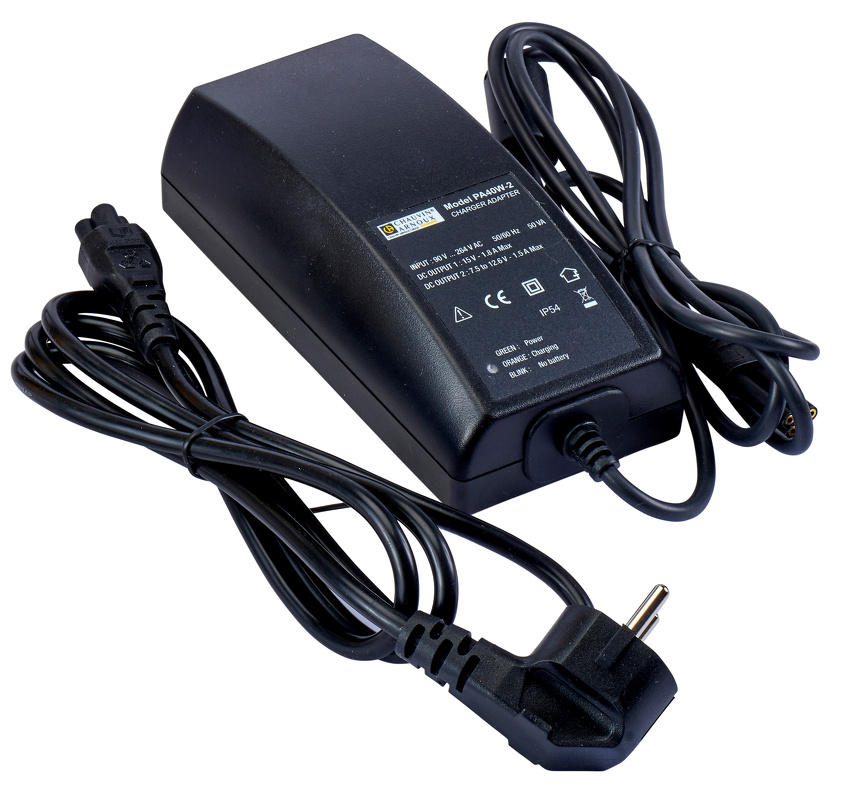

5 ks predlžovacie vodiče s banánikmi, 5 ks krokosvorka, 5 ks navíjacie púzdro, sada farebných krúžkov, užívateľský SW, USB kábel, SD karta, napájací zdroj/nabíjačka PA40W-2 (100...260V), batéria, taška, remienok na ruku a návod na obsluhu v českom jazyku

bez kliešťových prevodníkov,

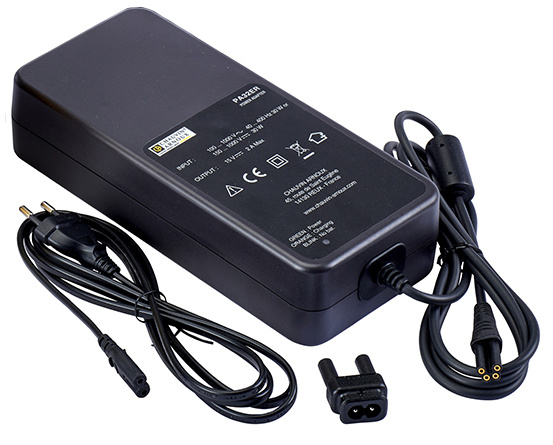

5 ks predlžovacie vodiče s banánikmi, 5 ks krokosvorka, 5 ks navíjacie púzdro, sada farebných krúžkov, užívateľský SW, USB kábel, SD karta, napájací zdroj/nabíjačka PA32ER (100...1000V), batéria, taška, remienok na ruku a návod na obsluhu v českom jazyku

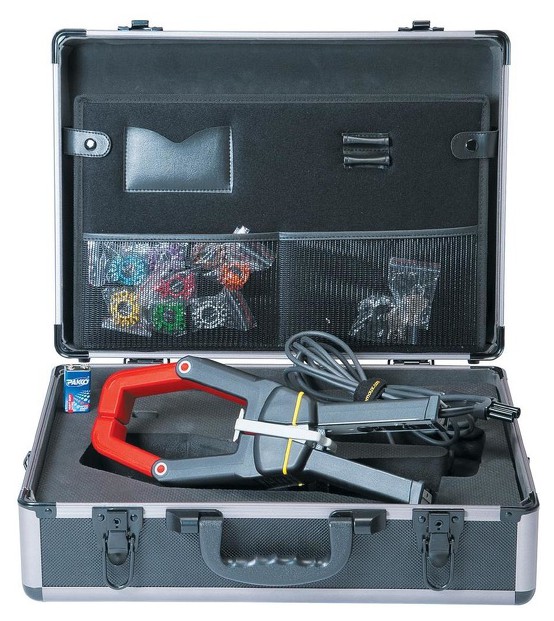

Voliteľné príslušenstvo k C.A 8345 - Trojfázový analyzátor elektrických sietí

Výstup 1 mV / A, 1 V / A, šírka pásma 100 kHz
Priemer 11,8 mm, vodič s konetormi BNC
Napájanie: batéria 9V alebo adaptér
Dodávka vrátane 9V batérie a návodu na obsluhu
Zjistit více
Popis produktu

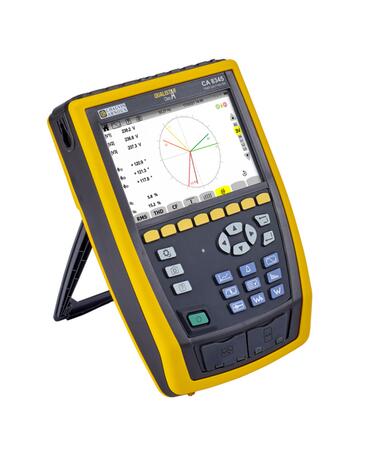

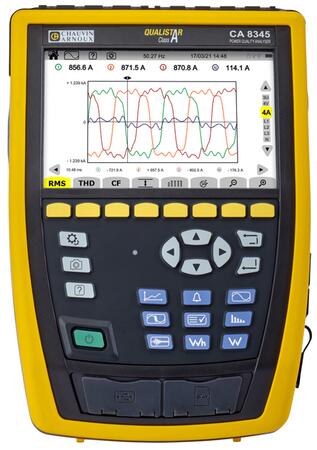

Analyzátor kvality elektrickej energie C.A 8345 QUALISTAR+
Hlavné parametre

- Záznamník kvality elektrickej energie pre jedno až trojfázové siete (vyvážené aj nevyvážené, až 25 rôznych zapojení prístroja)
- Plne kompatibilný s triedou presnosti A (podľa IEC 61000-4-30)
- Pre jednosmerné a striedavé siete do 1 000 V (nepriamo stovky GV)
- Menovitý kmitočet sietí DC / 50 / 60 Hz
- Meranie prúdu od 5 mA do 10 000 A (podľa prevodníkov a rozsahu)
- 5 napäťových meracích kanálov
- 4 prúdové meracie kanály pre priame meranie na fázach aj strednom vodiči s možnosťou súčasného pripojenia rôznych prevodníkov zároveň (10 typov s možnosťou výmeny za chodu prístroja)
- Meranie pomocou prevodníkov AmpFlex typu A193 a MA194 už od 0,1A vďaka možnosti manuálneho nastavenia rozsahu a citlivosti.
- Rýchlosť vzorkovania až 400 kS/s pre napäťové kanály
- Rýchlosť vzorkovania až 200 kS/s pre napäťové kanály
- Rýchlosť vzorkovania až 2 MS/s pre rázové vlny
- Pre metrológiu 512 vzorkov / periódu s priemerovaním do jednej nameranej hodnoty intervalu (najkratší interval záznamu 200 ms, užívateľsky voliteľný)
- Kompletná lokalizácia firmwaru aj softwaru do českého jazyka
9 paralelných meracích režimov
Možnosť vykonávať všetky funkcie súčasne s možnosťou zobrazenia už zaznamenaných dát počas ich ukladania. To uľahčuje kontrolu správnosti záznamu (napr. kontrola po niekoľkých hodinách z týždenného záznamu môže odhaliť chybné nastavenie).
- I. Režim priebehov (základný)
Zobrazenie priebehu napätia a prúdov, tabuľkové hodnoty priemerov, miním a maxím, jednosmerných zložiek, flicker, Fresnelov diagram. Možnosť uloženia až tisícov snímok obrazovky ů snímků obrazovky podľa veľkosti SD karty. - II. Režim harmonickej analýzy
- Výpočet hodnoty jednotlivých harmonických až do 63-tej. Výpočet smeru toku harmonických zložiek a jeho vplyvu na ohrev neutrálneho vodiča (expertný režim). Vyjadrenie v absolútnej hodnote alebo relatívne k celkovej TRMS hodnote alebo k základnej harmonickej.
- Výpočet hodnoty jednotlivých medzi-harmonických (interharmonické) až do 62-hej
- III. Režim výkonové analýzy
Výpočet činného, jalového aj zdanlivého výkonu (W, VA, var), Meranie a záznam účiiníka cos θ, tan θ, PF, DPF - IV. Režim záznamu energie, wattmeter
- Výpočet a záznam činných, jalových aj zdanlivých energií (Wh, VAh a varh) s rozlíšením v 4 kvadrantoch (induktívna alebo kapacitná záťaž, spotreba alebo dodávka energie). Výpočet nákladov podľa zadaných tarifov a mien. Možno konfigurovať ako viactarifový elektromer.
- V. Režim záznamu
Dlhodobé sledovanie a zaznamenávania parametrov siete. Záznam strednej, minimálnej a maximálnej hodnoty. V každej uloženej vzorke je údaj o extrémnych hodnotách min a max za vzorkovaciu periódu. Perióda nastaviteľná od 200 ms do 2 h. Programovateľné začiatky a konce záznamov s vlastným pomenovaním. Možnosť záznamu až 900 rôznych parametrov. - VI. Režim prechodných javov
Umožňuje zachytiť prerušenie, špičky napätia a prúdu, krátke javy atď. Možnosť zachytenia dejov od 2,5 μS. Jednorázovo je možné zaznamenať až 1000 dejov v jednom intervale. Celkový počet je obmedzený len veľkosťou SD karty. Zachytenie rázovej vlny (napr. po údere bleskom) o dĺžke 500 ns a veľkosti až 12 kV. - VII. Režim rozbehových prúdov
Funkcia INRUSH pre meranie rozbehových prúdov s dĺžkou trvania až 30 min (10 min vrátane priebehov + TRMS hodnota, 30 min iba TRMS hodnota) - VIII. Režim alarmov
Prekročenie nastavených medzí (štart, doba trvania, čas a dátum výskytu, ...). Záznam až 20 000 alarmov v jednom intervale, 40 rôznych konfigurovateľných typov (medzí) - IX. Režim monitorovania
Slúži na sledovanie parametrov podľa normy STN EN 50 160. Konfigurácia sa vykonáva pomocou SW v PC
Ďalšie užitočné funkcie
- Priamym tlačidlom na tele prístroja je možné urobiť v akejkoľvek chvíli snímku alebo sériu snímok aktuálnej obrazovky vrátane dát pri zhotovenej snímke. Ukladať možno tisíce snímok, celkový počet je obmedzení iba veľkosťou SD karty.
- Integrovaná nápoveda v prístroji pomôže s popisom skratiek alebo značiek na aktuálnom dislpleji. Môže byť aj viacstránková

- Vstavaný GPS prijímač pre synchronizáciu času a dátumu. Čas možno synchronizovať ako z GPS tak pomocou sieťového protokolu NTP.
Komunikácia, konfigurácia a software

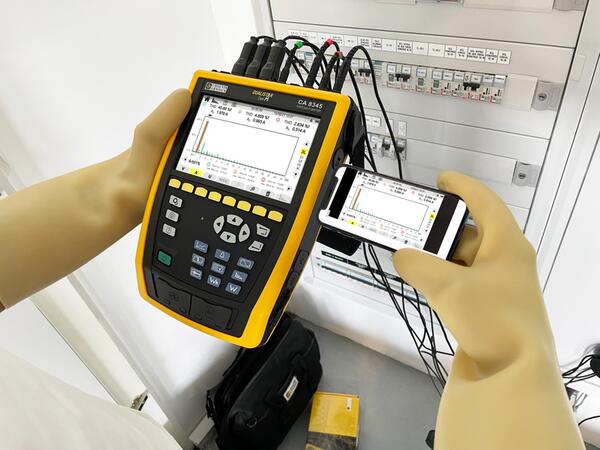

- Umožňuje online komunikáciu a stiahnutie dát cez bezdrátovú sieť
- Štandardná frekvencia 2,4 GHz (802.11 b/g)
- Možnosť prepojenia s PC, mobilným telefónom alebo tabletom OS Windows, Android alebo iOS

- Pripojenie do LAN siete pre vzdialenú správu prístroja
- Ethernet 100 Mbps

- Slot na SD karty (SDSC, SDHC, SDXC) do veľkosti až 64 GB
- Možnosť jednoduchej výmeny karty na prednej strane displeja

- Rozhranie USB (B) pre správu prístroja, monitorovanie a stiahnutie dát
- Automatické spojenie s prístrojom pri opakovanom pripojení

- Rozhranie USB (A) HOST pre pripojenie flash disku
- Možnosť priameho klonovania dát na pripojený flash disk. Namerané dáta nie je potreba sťahovať do PC, môžu byť kopírované priamo na mieste merania
Prevedenie a fyzické parametre

- Integrovaný priemyslový Li-Ion akumulátor s kapacitou 5 700 mAh
- Doba prevádzky na plne nabitý akumulátor 6-10 h (podľa nastavenia prístroja)
- Napájanie z externého adaptéru do 260V v CAT III alebo až 1000 V AC/DC v CAT IV (podľa modelu alebo ako voliteľné príslušenstvo)
- Farebný grafický dotykový displej 7" (18cm) s LED podsvietením s nastavením jasu a kontrastu. Pozorovací uhol 85° vo všetých uhloch
- Robustná konštrukcia, ergonomický design
- Možnosť uzamknutia pomocou zámky Kensington
- Elektrická bezpečnosť 1000V / CAT IV
- Vysoký stupeň krytia IP54
- Mechanická odolnosť na pád z 1 m
- Prevádzková teplota -5 až 45 °C
- Rozmery: 200 × 285 × 55 mm (bez snímačov)
- Hmotnosť: približne 2 kg
- Záruka na hlavný píístroj: 36 mesiacov
Služby ponúkané k nami dodaným prístrojom

- Predvedenie prístroja na vybranom mieste v kancelárii alebo na vašom zariadení s ukážkou funkcií a príslušenstva
- Predvedenie softwaru prístroja (ak je súčasťou dodávky)
- Poradenstvo so softwarom prístroja (ak je súčasťou dodávky)
- Konzultácie vhodnosti jednotlivých typov s odporúčaním
- Predajá a popredajná podpora

- Zaistenie záručného a pozáručného servisu
- Zaistenie pravidelných kalibrácií
