Základné rozdelenie sieťových analyzátorov
Kvalita elektrickej energie sa stala kľúčovou témou pre každého, kto zodpovedá za spoľahlivosť priemyselných alebo komerčných inštalácií. Rastúci počet nelineárnych záťaží – frekvenčné meniče, nabíjačky, solárne meniče – spôsobuje harmonické skreslenie, prepätie a výpadky. Na rozdiel od jednoduchého meradla výkonu, ktoré zaznamenáva iba napätie, prúd a aktívny výkon, analyzátor kvality elektrickej energie poskytuje komplexný prehľad o stave siete: harmonické skreslenie (THD), poklesy a nárasty napätia a prúdu, výpadky, blikanie, odchýlky frekvencie, nesymetriu, prechodné prepätia a mnoho ďalších javov, ktoré môžu zostať nepovšimnuté, ale majú reálny vplyv na spoľahlivosť a bezpečnosť elektrickej inštalácie.
Trieda presnosti
Základným meradlom výkonnosti analyzátora je jeho trieda presnosti definovaná normou IEC 61000-4-30. Norma stanovuje metódy merania, presnosť aj spôsob agregácie údajov tak, aby boli výsledky rôznych prístrojov navzájom porovnateľné.
Trieda A je najvyššia – prístroj musí merať napätie a prúd s neistotou do 0,1 % v súvislých 10-cyklových intervaloch (~200 ms pri 50 Hz) a spĺňať prísne požiadavky na meranie harmonických zložiek, prepätia, podpätia aj blikania. Triedy S a B majú menej prísne požiadavky na presnosť aj rozsah sledovaných veličín. Parametre analyzátorov sú však aj napriek tomu dostatočné na monitorovanie a analýzu väčšiny elektrických inštalácií.
Čo dokáže analyzátor
Moderné prenosné analyzátory umožňujú prevádzku viacerých meracích režimov súčasne, bez nutnosti prerušiť meranie alebo prenastaviť prístroj. Ponúkané funkcie sa môžu u jednotlivých analyzátorov líšiť, čo ovplyvňuje ich možné použitie. Medzi typické funkcie patria:
- Záznam priebehov a hodnôt RMS — zobrazenie napäťových a prúdových priebehov, výpočet stredných, minimálnych a maximálnych hodnôt, jednosmerných zložiek a fázorového diagramu.
- Analýza harmonických — rozklad signálu na jednotlivé harmonické zložky (zvyčajne do 50. alebo 63. rádu) vrátane medziharmonických a výpočet THD.
- Analýza výkonu a záznam energie — meranie aktívneho, jalového a zdanlivého výkonu a energie v štyroch kvadrantoch, výpočet účinníka (cos φ, PF, DPF).
- Zachytávanie prechodných javov — detekcia rýchlych napäťových a prúdových špičiek, rázových vĺn alebo krátkodobých prerušení s vysokou vzorkovacou rýchlosťou.
- Dlhodobý záznam a alarmy — nepretržité ukladanie stoviek parametrov siete s nastaviteľnou periódou záznamu a upozornením pri prekročení zvolených limitov.
Analyzátory triedy A
Fluke 1777
Analyzátor Fluke 1777 je najkomplexnejším modelom novej rady 1770, ktorá vznikla ako nástupca osvedčenej rady Fluke 43x. Celá rada bola navrhnutá s jediným cieľom – čo najviac zjednodušiť celý postup použitia od pripojenia cez nastavenie až po vyhodnotenie údajov.
Vďaka hrúbke tela 6,2 cm a možnosti napájania priamo z meranej inštalácie je možné prístroj umiestniť aj do rozvádzačov. Sedempalcový dotykový displej je doplnený fyzickými tlačidlami pre spoľahlivé ovládanie aj v priemyselnom prostredí. Prístroj automaticky zaznamenáva viac ako 500 parametrov siete s periódou záznamu až 1 s – používateľ si potom jednoducho vyberie, čo chce zobraziť.
Praktickou novinkou je funkcia inteligentnej kontroly zapojenia: ak je prúdový prevodník nesprávne pripojený, prístroj to softvérovo opraví bez nutnosti fyzického prepojenia. Výberom príslušnej normy (napr. ČSN EN 50160) sa meracie parametre nastavia automaticky.
Zaznamenávanie prechodných javov (±8 kV) dosahuje u modelu 1777 vzorkovaciu rýchlosť až 20 MS/s – najvyššiu v celej sérii. Pripojiteľnosť zahŕňa Ethernet (1 Gbit/s), WiFi (2,4 aj 5 GHz), LTE/4G pre vzdialené pracoviská, Bluetooth 5.0 pre prepojenie s modulmi Fluke Connect a integrovaný čip GPS/GLONASS pre presnú časovú synchronizáciu. Druhý USB port umožňuje priame kopírovanie údajov na USB kľúč bez použitia počítača. Údaje spracováva softvér Energy Analyze Plus.

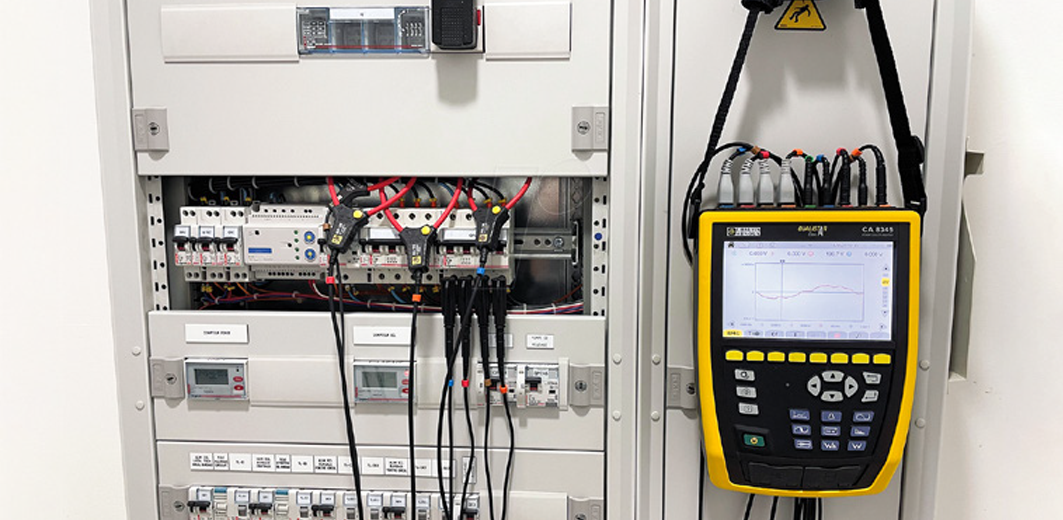

C.A 8345
Francúzska spoločnosť Chauvin Arnoux patrí medzi popredných výrobcov profesionálnych meracích prístrojov. Jeji rad Qualistar je medzi technikmi a údržbármi obľúbený už mnoho rokov — a analyzátor C.A 8345 je prvým prístrojom tejto rady, ktorý spĺňa požiadavky triedy A podľa noriem ČSN EN 61000-4-30 a IEC 61000-4-30.
Prístroj má inovovaný tenký dizajn s veľkým 7-palcovým farebným dotykovým displejom, pričom si zachováva aj klasické tlačidlá a rovnakú logiku ovládania ako predchádzajúce úspešné modely. Firmware je kompletne v českom jazyku a integrovaná nápoveda umožňuje obsluhu aj menej skúseným používateľom. Prístroj je napájaný pomocou Li-Ion akumulátora, alebo je možné analyzátor napájať aj priamo z meranej inštalácie.
Vysoká vzorkovacia rýchlosť umožňuje zachytiť aj veľmi krátke prechodné javy – vrátane rázových vĺn vzniknutých napríklad po údere blesku. Harmonické zložky sa analyzujú až do 63. rádu a vďaka širokému výberu prúdových prevodníkov s rozsahom od 5 mA do 10 000 A prístroj pokryje prakticky akúkoľvek aplikáciu. Súčasne je možné zaznamenať až 900 rôznych parametrov siete.
Pripojiteľnosť zahŕňa USB, Ethernet, Wi-Fi a integrovaný webový server (VNC), vďaka ktorému je možné prístroj plne ovládať na diaľku z ľubovoľného prehliadača – Chrome, Firefox, Edge – na počítači aj mobilnom telefóne. Čas je možné synchronizovať cez GPS alebo sieťový protokol NTP. Namerané údaje sa ukladajú na SD kartu a je možné ich stiahnuť pomocou softvéru PAT3 alebo DataView, ktoré sú k dispozícii v češtine.
