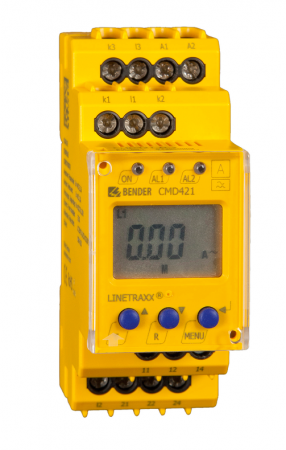

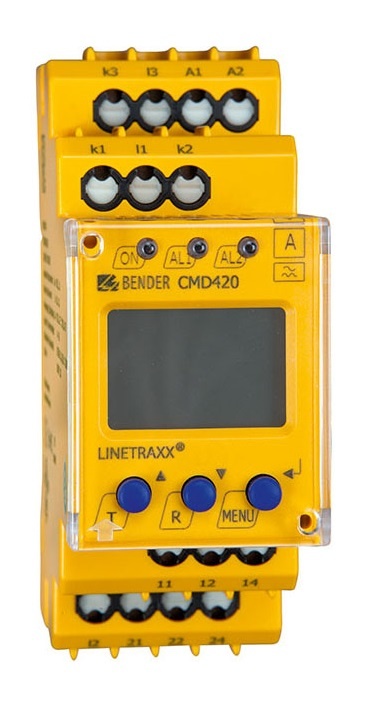

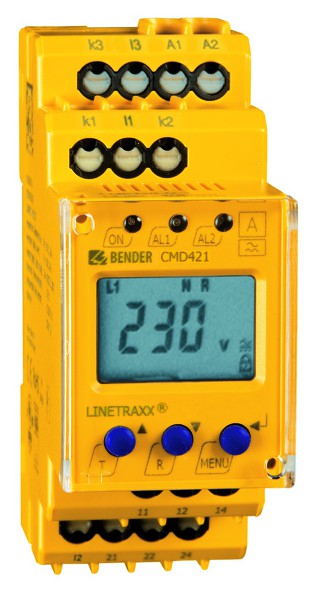

CMD420/421 - Prúdový monitor
Podprúdový a nadprúdový monitor pre striedavé siete s pomocným napájacím napätím
Varianty k produktu CMD420/421 - Prúdový monitor (16)
I: 0,1...1A; x/1A
I: 0,1...1A; x/1A
I: 0,5...5A ; x/5A
I: 0,5...5A ; x/5A
I: 0,1...1A; x/1A
verze B7... s pružinovými svorkami
I: 0,1...1A; x/1A
verze B7... s pružinovými svorkami
I: 0,5...5A ; x/5A
verze B7... s pružinovými svorkami
I: 0,5...5A ; x/5A
verze B7... s pružinovými svorkami
I: 0,1...1A/ 0 (4)...20mA / 0...10V / 0...400µA
I: 0,1...1 A / 0(4)...20mA / 0...10V / 0...400µA
I: 0,5...5A/ 0 (4)...20mA / 0...10V / 0...400µA
I: 0,5...5A/ 0 (4)...20mA / 0...10V / 0...400µA
I: 0,1...1A/ 0 (4)...20mA / 0...10V / 0...400µA
verze B7... s pružinovými svorkami
I: 0,1...1 A / 0(4)...20mA / 0...10V / 0...400µA
verze B7... s pružinovými svorkami
I: 0,5...5A/ 0 (4)...20mA / 0...10V / 0...400µA
verze B7... s pružinovými svorkami
I: 0,5...5A/ 0 (4)...20mA / 0...10V / 0...400µA
verze B7... s pružinovými svorkami
Popis produktu
- Monitor nadprúdu a podprúdu v 3(N)AC trojfázových sieťach alebo monitorovanie prúdového okna
- Monitorovanie pomocou meracích transformátorov prúdu s prevodom x/1A alebo x/5A podľa typu
- Nastaviteľné hodnoty: oneskorenie pri spustení, oneskorenie reakcie a oneskorenie uvoľnenia
- Nastaviteľná hodnota hysterézie spínania
- Meranie skutočnej efektívnej hodnoty RMS (AC)
- Digitálna indikácia meranej hodnoty na LC displeji
- LED indikácia POWER ON a ALARM (AL1 / AL2)
- Trvalé automonitorovanie funkcie
- Interné tlačítko TEST / RESET
- Dve oddelené ALARM relé, (priradenie ALARMu výberom pomocou menu)
- Nastaviteľný režim N/O alebo N/C a pamäť porúch
- Možnosť ochrany nastavenie prístroja heslom
- Priehľadný čelný kryt
- Možnosť zaplombovania krytu
- Púzdro 2-modulárne (šírka 36 mm)
- Vyhovuje RoHS
Rozšírené informácie
Multifunkčné monitory prúdu CMD420/421 sú určené pre monitorovanie podprúdu, nadprúdu popr. prúdu medzi dvoma nastavenými medznými hodnotami (monitorovanie prúdového „okna“) v 3(N)AC sietiach. Prúd je meraný ako skutočná efektívna hodnota. Okamžitá hodnota prúdu je zobrazovaná na LC displeji. Pomocou tlačítok je možné zobraziť namerané hodnoty prúdov pre jednotlivé kanály. Nameraná hodnota, ktorá spôsobí spustenie alarmu, je uložená do pamäte. Vďaka možnosti nastavenia doby vybavenia je možné vyhodnocovať niektoré špecifické charakteristiky siete ako napr. spínací prúd špecifického zariadenia, krátkodobé kolísanie prúdu atp.
Meranie prúdu je možné pomocou troch štandardných meracích transformátorov prúdu s prevodom x/1 A pre CMD420 alebo x/5 A pre CMD421. Prevod „n“ meracích transformátorov (n = x/1 A resp. n = x/5 A) je možné nastaviť v rozsahu 1 až 2 000.
Na displeji je zobrazovaná ako nameraná hodnota prúdu, tak nastavený prevod transformátoru „n“. Skutočnú hodnotu prúdu je možné získať vynásobením týchto hodnôt.
Zariadenia CMD420/421 vyžadujú pomocné napájacie napätie.
Aplikácie
- Monitorovanie odberu prúdu motorov čerpadiel, výťahov, žeriavov, atp.
- Monitorovanie svetelných alebo tepelných okruhov alebo dobíjacích staníc
- Monitorovanie núdzových svetiel
- Monitorovanie skrutkových dopravníkov napr. v čističkách
- Odsávanie prašných častí v drevovýrobe
Funkcia
Po pripojení napájacieho napätia je aktivované oneskorenie pri spustení t. Prípadné zmeny nameranej hodnoty v tomto časovom intervale nemajú vplyv na spustenie ALARM relé. Zariadenie je vybavené dvoma samostatnými meracími kanálmi (s možnosťou nastavenia nadprúdu a podprúdu). Ak nameraná hodnota prekročí hodnotu reakcie (ALARM 1) alebo klesne pod nastavenú hodnotu reakcie (ALARM 2), je aktivované oneskorenie reakcie ton1/2. Akonáhle uplynie toto oneskorenie, zopnú relé ALARM a výstražné LED diódy ALARM sa rozsvietia. Akonáhle nameraná hodnota klesne pod odpínaciu úroveň relé (tj. hodnotu reakcie + hysterézie), je aktivované oneskorenie oveľnenia toff. Po skončení tohto oneskorenia toff prepnú ALARM relé späť do východzeho stavu. V prípade, že je aktivovaná pamäť poruchových stavov, zostane ALARM relé v stave ALARM, dokým nie je tento stav zmenený tlačítkom RESET.
Rozmery púzdra XM420
Technické parametre
Izolácia podľa IEC 60664-1 / IEC 60664-3 | |
Menovité izolačné napätie | AC 250 V |
---|---|
Menovité pulzné skúšobné napätie | 6,0 kV |
Ochranné oddelenie (zvýšená izolácia) medzi | (A1,A2) - (k,l) - (11,12,14) - (21,22,24) |
Ochranné oddelenie (zvýšená izolácia) medzi | (k1,l1,k2,l2,k3,l3) - (11, 12, 14) |
Test dielektrika podľa IEC61010-1 | 3 536 V |
Menovité izolačné napätie | AC 250 V |
Menovité pulzné skúšobné napätie | 4,0 kV |
Ochranné oddelenie (zvýšená izolácia) medzi | (k1,l1,k2,l2,k3,l3) - (A1,A2) - (21, 22, 24) |
Ochranné oddelenie (zvýšená izolácia) medzi | (11,12,14) - (21,22,24) |
Test dielektrika podľa IEC61010-1 | 2 210 V |
Parametre napájania | |
Napájacie napätie US | viď. údaje pre objednávku |
---|---|
Vlastná spotreba | ≤ 4,0 VA |
Merací obvod | |
Merací rozsah (RMS), n=1 | CMD420: AC 0...1 A CMD421: AC 0...5 A |
---|---|
Menovitý kmitočet fn | 42...460 Hz |
Max. trvalé preťaženie | CMD420: 2,0 A CMD421: 7,5 A |
Krátkodobé preťaženie | CMD420: 5 A CMD421: 12 A |
Hodnoty reakcie | |
Podprúd Lo < I (ALARM 2), n=1 | CMD420: AC 0,1...1 A CMD421: AC 0,5...5 A |
---|---|
Nadprúd Hi > I (ALARM 2), n=1 | CMD420: AC 0,1...1 A CMD421: AC 0,5...5 A |
Podprúd Lo < I (VÝSTRAHA 1), n=1 | CMD420: AC 100...200% CMD421: AC 100...200% |
Nadprúd Hi > I (VÝSTRAHA), n=1 | CMD420: AC 50...100% CMD421: AC 50...100% |
Nepriame spojenie (transformačný prevod) | CMD420: x/1 A CMD421: x/5 A |
Transformačný pomer | 1...2 000 (od výrobcu nastavené 1) |
Presnosť merania prúdu | ±5,0 % / ±2 digity (42...460 Hz) |
Hysterézia prúdu | 3...40 % (od výrobcu nastavené 15 %) |
Špecifické časy | |
Oneskorenie pri spúšťaní t | 0...300 s (od výrobcu nastavené 0,5 s) |
---|---|
Oneskorenie reakcie ton1 | 0...300 s (od výrobcu nastavené 1,0 s) |
Oneskorenie reakcie ton2 | 0...300 s (od výrobcu nastavené 0,0 s) |
Oneskorenie uvoľnenia toff | 0...300 s (od výrobcu nastavené 1,0 s) |
Doba reakcie kontaktu tae pre prúd | ≤ 130 ms |
Doba vybavenia | tan = tae + ton1/2 |
Doba zotavenia tb | ≤ 300 ms |
Zobrazenie, pamäť | |
Zobrazenie | multifunkčný LC displej, nepodsvietený |
---|---|
Rozsah zobrazenia merací rozsah × transformačný pomer |
CMD420: AC 0...1 A × n CMS420: AC 0...5 A × n |

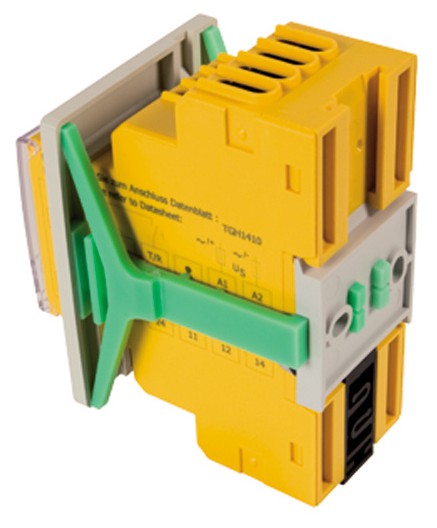

Pamäť nameraných hodnôt | 1 nameraná hodnota |
Heslo | Off / 0...999 (od výrobcu nastavené Off) |
Pamäť chýb, ALARM relé | On / Off / Con (od výrobcu nastavené On) |
Spínacie obvody | |
Spínacie prvky | dve relé (K1,K2) s 1 prepínacím kontaktom |
---|---|
Pracovný režim | N/C alebo N/O (od výrobcu nastavené N/O) |
Minimálna záťaž kontaktu | 1 mA pri AC/DC > 10 V |
Všeobecné dáta | |
Typ pripojenia | viď. údaje pre objednávku |
---|---|
Pracovná teplota okolia | -25...55 °C |
Pracovný režim | trvalá prevádzka |
Montáž | v akejkoľvek pozícii |
Stupeň krytia, vnútorné súčasti (DIN EN 60529) | IP 30 |
Stupeň krytia, svorky (DIN EN 60529) | IP 20 |
Materiál púzdra | polykarbonát |
Samozhášateľnosť | UL94V-0 |
Rýchla montáž na DIN lištu | podľa IEC 60715 |

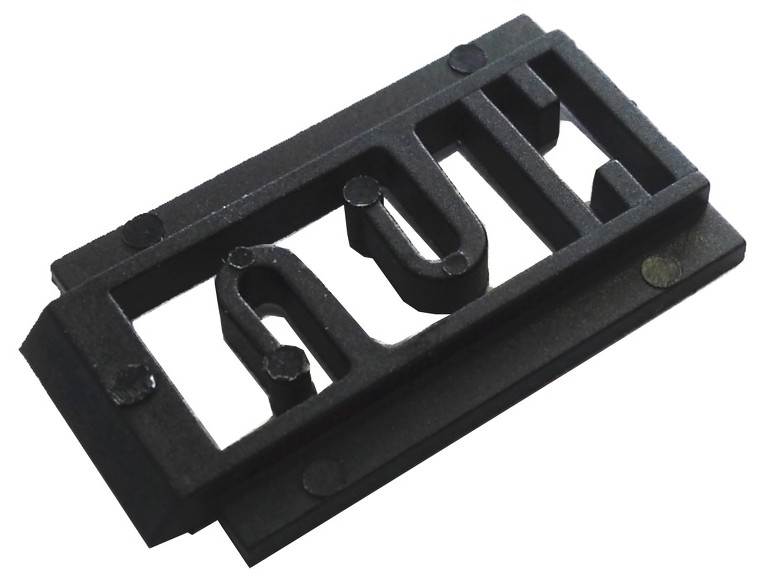

Uchytenie pomocou skrutiek | 2 × M4 s montážnou svorkou |
Hmotnosť | ≤ 150 g |
Púzdro | XM420 |
