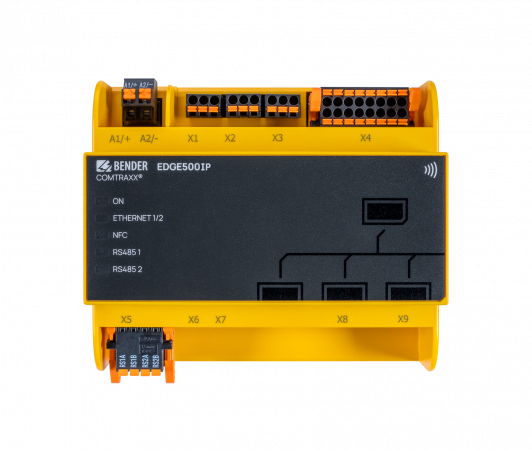

COMTRAXX® EDGE500IP - Monitor stavu s funkciou prevodníka rozhrania pre integráciu a poskytovanie údajov zariadenia Bender
Prevodník rozhraní COMTRAXX EDGE500IP môže prevádzať dáta medzi systémami Bender a TCP/IP pre vzdialený prístup cez LAN, WAN alebo internet. Podpora zariadení pripojených internou zbernicou BMS cez BCOM, Modbus RTU alebo Modbus TCP.
Cena od 1 440 EUR
od 1 771,20 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (2)
Dopyt na produktPorovnať
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.
Varianty k produktu COMTRAXX® EDGE500IP - Monitor stavu s funkciou prevodníka rozhrania pre integráciu a poskytovanie údajov zariadenia Bender (2)
Rozhranie pre diagnostiku a prenos dát
EDGE500IP - A,B,CUs: DC 24 V
Včetně funkčních modulů A, B a C
Včetně funkčních modulů A, B a C
OBJ: B95061250C
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
1 939 EUR/ks
2 384,97 EUR s DPH
+-
Rozhranie pre diagnostiku a prenos dát
EDGE500IP - B,CUs: DC 24 V
Včetně funkčních modulů B a C
Včetně funkčních modulů B a C
OBJ: B95061250
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
1 440 EUR/ks
1 771,20 EUR s DPH
+-
Popis produktu
Vlastnosti
- Převodník rozhraní a monitor stavu pro systémy Bender
- Integrovaný převodník mezi systémy Bender a TCP/IP pro dálkový přístup přes LAN, WAN nebo internet
- Volitelný rozsah funkcí v rámci funkčních modulů
- Podpora zařízení připojených interní sběrnicí BMS přes BCOM, Modbus RTU nebo Modbus TCP
- Lze generovat individuální vizualizaci, která se zobrazuje prostřednictvím webového prohlížeče
Aplikace
- Optimální zobrazení a vizualizace stavů zařízení
- Monitorování a analýza zařízení Bender a kompatibilních zařízení třetích stran
- Přizpůsobený přehled systému díky široké škále možností
- Selektivní upozornění různých uživatelů v případě alarmů
- Použití profesionálních vizualizačních programů díky převodu na protokoly Modbus TCP, Modbus RTU, SNMP a MQTT
- Přehledné nastavení parametrů zařízení. Možnost ukládání, dokumentace a obnovení parametrů
- Uvedení do provozu a diagnostika systémů Bender
- Vzdálená diagnostika a údržba
Funkce
Základní zařízení (bez funkčních modulů)
- Monitor stavu s webovým rozhraním
- Rozhraní pro integraci zařízení
- Interní sběrnice BMS (max. 150 zařízení)
- BCOM (max. 255 zařízení)
- Modbus RTU a Modbus TCP (max. 247 zařízení)
- Převodník do Modbus TCP: Čtení nejnovějších naměřených hodnot, stavových/alarmových zpráv z adres 1…5
příslušného rozhraní přes Modbus TCP - Převodník do Modbus RTU: Čtení nejnovějších naměřených hodnot, stavových/alarmových zpráv z adres 1…5
interního rozhraní BMS přes Modbus RTU - 2 oddělená ethernetová rozhraní s 10 Mbit/s | 100 Mbit/s | 1 Gbit/s pro vzdálený přístup přes LAN, WAN nebo
internet. S možností nastavení individuálních síťových parametrů. BCOM přístroje jsou dostupné pouze na
portu ETH1 - Nastavení parametrů a konfigurace univerzálních zařízení EDGE500…
- Časová synchronizace pro všechna propojená zařízení
- Do systému lze integrovat 10 datových bodů ze zařízení třetích stran (přes Modbus RTU nebo Modbus TCP)
- 8 digitálních vstupů
- 3 výstupy relé
Funkční modul A – Rozhraní
- Čtení nejnovějších naměřených hodnot, stavových a alarmových zpráv ze všech přiřazených zařízení.
Jednotný přístup ke všem přiřazeným zařízením přes Modbus TCP přes integrovaný server. Monitorování
výpadku zařízení - Čtení nejnovějších naměřených hodnot, stavových a alarmových zpráv ze všech přiřazených zařízení BMS přes
rozhraní Modbus RTU - Jednotný přístup ke všem přiřazeným zařízením přes Modbus RTU
- Řídicí příkazy: Z externí aplikace (např. vizualizačního softwaru nebo PLC) lze odesílat příkazy do zařízení BMS
přes Modbus TCP nebo Modbus RTU - Přístup k alarmům a naměřeným hodnotám přes SNMP (V1, V2c nebo V3). Podporovány jsou SNMP trapy
- Alarmy a naměřené hodnoty jsou poskytovány přes MQTT.
- Do systému lze integrovat 2000 datových bodů ze zařízení třetích stran (Modbus RTU nebo Modbus TCP)
Funkční modul B – Modbus/TCP převodník
- Zobrazení aktuálních naměřených hodnot, provozních/výstražných hlášení a parametrů v přehledu systému
- Paměť historie (20 000 záznamů)
- Datový záznamník, volně parametrizovatelný (30 x 10 000 záznamů)
- Přiřazení individuálních textů pro zařízení, kanály (měřicí body) a výstrahy
- Sledování poruch zařízení
- E-mailové upozornění na alarmy a systémové chyby různým uživatelům
- Vytvoření dokumentace zařízení pro každé zařízení v systému včetně všech parametrů a naměřených hodnot
souvisejících se zařízením, jakož i informací o zařízení, jako je sériové číslo a verze softwaru - Vytvoření systémové dokumentace všech zařízení v systému najednou
- Rychlé a snadné nastavení parametrů všech zařízení přiřazených k bráně pomocí webového prohlížeče
- Vytváření a obnovování záloh zařízení pro všechna zařízení v systému
Funkční modul C – Vizualizace
- Rychlá a snadná vizualizace systému. Integrovaný editor poskytuje přístup k celé řadě widgetů a funkcí
- Zobrazení až na 50 přehledových stránkách, kde lze například vložit plány místností. Navigace v rámci
těchto přehledových stránek je možná - Přístup ke všem naměřeným hodnotám, které jsou k dispozici v systému
- Tlačítka a posuvníky lze použít k odesílání testovacích a resetovacích příkazů BMS, stejně jako k ovládání
externích zařízení přes Modbus TCP
Technické parametre
| Izolace dle IEC 60664-1 / IEC 60664-3 | |
| Jmenovité izolační napětí | AC 50 V |
|---|---|
| Kategorie přepětí | II |
| Stupeň znečištění | 2 |
| Ochranné oddělení (zesílenou izolací) mezi | (A1/+, A2/-) - [(X1), (X2), (X3), (X5)] |
| Napájecí napětí | |
| Napájecí napětí US | DC 24 V |
|---|---|
| Běžná vlastní spotřeba | ≤ 3,5 W |
| Max. vlastní spotřeba | ≤ 10,5 W |
| LED signalizace | |
| ON | indikace provozu |
|---|---|
| ETHERNET 1/2 | datový provoz ETH1…2 |
| NFC | v přípravě |
| RS485 1 | Datový provoz RS-485 rozhraní 1 |
| RS485 2 | Datový provoz RS-485 rozhraní 2 |
| Paměť | |
| Konfigurace e-mailu a monitorování chyb zařízení (funkční modul B) | max. 250 záznamů |
|---|---|
| Individuální popisy (funkční modul B) | neomezený počet textů, každý o 100 znacích |
| Počet datových bodů pro "zařízení třetích stran" na Modbus TCP a Modbus RTU | 50 |
| Počet záznamníků (funkční modul B) | 30 |
| Počet datových bodů na záznam dat v každém záznamníku (funkční modul B) | 10 000 |
| Počet záznamů historie událostí (funkční modul B) | 20 000 |
| Vizualizace (funkční modul C) | |
| Počet stránek | 50 |
|---|---|
| Velikost obrázků na pozadí | max. 3 MB |
| Rozhraní RJ45 (X6…7) | |
| Ethernet | |
|---|---|
| Port | 2x RJ45 |
| Přenosová rychlost | 10/100 Mbit/s, autodetekce |
| HTTP režim | HTTP/HTTPS (HTTP)* |
| DHCP | zapnutý/vypnutý (vypnutý)* |
| toff (DHCP) | 5...60 s (30 s)* |
| IP adresy |
První IP adresa: volně nastavitelná nnn.nnn.nnn.nnn Druhá pevná IP adresa (např. pro uvedení do provozu) |
| Maska podstítě | nnn.nnn.nnn.nnn (255.255.0.0)* |
| Protokoly (závislé na vybraném funkčním modulu) | TCP/ IP, Modbus TCP, Modbus RTU, MQTT, DHCP, SMTP, NTP |
| BCOM | |
| Rozhraní/protokol | ETH1/BCOM |
| BCOM název systému | (SYSTEM)* |
| BCOM podsíť adres | 1…255 (1)* |
| BCOM adresa zařízení | 0…255 (0)* |
| Modbus TCP | |
| Rozhraní/protokol | ETH1…2/Modbus TCP |
| Pracovní režim | Klient pro přiřazená zařízení Bender a „zařízení třetích stran“ |
| Pracovní režim | server pro přístup k procesu zpracování a pro kontrolní příkazy Modbus |
| Počet současných přístrojů a klientů | max. 25 |
| Formát Bender Modbus | V1, V2 (V2)* |
| Rozhraní RJ45 (X6…7) | |
| SNMP | |
| Rozhraní/protokol | ETH1…2 / SNMP |
| Verze | 1, 2c, 3 |
| Podporovaná zařízení | lze dotazovat všechna zařízení/kanály, žádná omezení |
| Podpora Trap |  Ano |
| MQTT | |
| Rozhraní/protokol | ETH1…2 / MQTT |
| Pracovní režim | Vydavatel (poskytuje data pro prodejce) |
| Sloty pro přenos naměřených hodnot | 255 |
| BMS Sběrnice | |
| Rozhraní/protokol | RS-485/BMS interní |
| Pracovní režim | master/slave (master)* |
| Přenosová rychlost | 9,6 kBaud |
| Délka kabelu | ≤1 200 m |
| Doporučený kabel | CAT6/CAT7 min. AWG23 stíněný (jedna strana stínění připojená k PE) |
| Alternativní kabel | J-Y(St)Y min. 2x0.8, kroucený pár |
| Připojení | X5 (RS2A, RS2B) |
| Typ připojení | viz připojení "pružinové svorky B" |
| Zakončovací odpor | 120 Ω (0,25 W), lze zapnout pomocí softwaru COMTRAXX® |
| Adresa zařízení, BMS sběrnice interní | 1…150 (1)* |
| Modbus RTU | |
| Rozhraní/protokol | RS-485/Modbus RTU |
| Pracovní režim | master/slave (master)* |
| Přenosová rychlost | 9,6…57,6 kBaud |
| Délka kabelu |
V závislosti na přenosové rychlosti 9,6 kBaud < 1200 m |
| Doporučený kabel | CAT6/CAT7 min. AWG23 stíněný (jedna strana stínění připojená k PE) |
| Alternativní kabel | J-Y(St)Y min. 2x0.8, kroucený pár |
| Připojení | X5 (RS1A, RS1B) |
| Typ připojení | viz připojení “pružinové svorky B” |
| Zakončovací odpor | 120 Ω (0,25 W), lze zapnout pomocí softwaru COMTRAXX® |
| Podporované Modbus RTU slave adresy | 2…247 |
| Rozhraní USB (X8…9) | |
| Počet | 2 |
| Typ připojení | USB-C |
| Pracovní režim | USB-2.0-Host (5 V, 500 mA) |
| Datová rychlost | 480 Mbit/s |
| Délka kabelu | < 3 m |
| Digitální vstupy (X4) | |
| Počet | 8 |
| Galvanicky oddělené | Ano |
| Max. délka kabelu | < 1000 m |
| Pracovní režim | Volitelné pro každý vstup: aktivní vysoká úroveň nebo aktivní nízká úroveň |
| Tovární nastavení | vysoce aktivní |
| Rozsah napětí (vysoké) | DC 12…30 V |
| Rozsah napětí (nízké) | DC 0…2 V |
| Max. proud na kanál | (při AC/DC 30 V) 8 mA |
| Připojovací zásuvný terminál | (1-1) (2-2) (3-3) … (8-8) |
| Přepínací prvky (X1…3) | |
| Pro UL aplikace: Zamýšlené použití | Relé pro všeobecné použití |
| Počet přepínacích kontaktů | 3 |
| Napětí připojené k relé | SELV |
| Jmenovité provozní napětí | DC 24 V |
| Jmenovitý provozní proud | 8 A |
| Princip činnosti | N/C provoz / N/O provoz |
| Funkce | Programovatelná |
| Elektrická odolnost za jmenovitých provozních podmínek | 10 000 provozních cyklů |
| Minimální zatížení kontaktu (referenční specifikace výrobce relé) | 10 mA / 12 V DC |
| Připojení zásuvné svorky | K1 NO | K1 COM | K1 NC K2 NO | K2 COM | K2 NC K3 NO | K3 COM | K3 NC |
| Přehled: Používané porty | |
| 53 | DNS (UDP/TCP) |
| 67, 68 | DHCP (UDP) |
| 80 | HTTP (TCP) |
| 123 | NTP (UDP) |
| 161 | SNMP (UDP) |
| 162 | NMP TRAPS (UDP) |
| 443 | HTTPS (TCP) |
| 502 | MODBUS (TCP) |
| 4840 | OPCUA (TCP) |
| 5353 | MDNS (UDP) |
| 48862 | BCOM (UDP) |
| Všeobecná data | |
| Pracovní režim | trvalý provoz |
|---|---|
| Montáž | orientovaný na přední část, chladící otvory musí být větrané vertikálně |
| Stupeň krytí vnitřních součástí/svorek (IEC 60529) | IP30/IP20 |
| Montáž na DIN lištu podle | IEC 60715 |
| Uchycení pomocí šroubů | 3 x M4 |
| Typ pouzdra | J460 |
| Materiál pouzdra | polykarbonát |
| Třída hořlavosti | UL94V-0 |
| Rozměry (Š x V x H) | 107,5 x 93 x 62,9 mm |
| Hmotnost | ≤ 240 g |
()* Tovární nastavení
