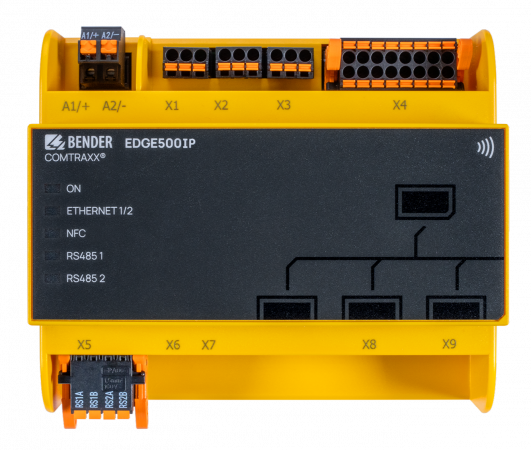

EDGE500IP - Monitor stavu s funkciou prevodníka rozhrania pre integráciu a poskytovanie údajov zariadenia Bender
Prevodník rozhraní COMTRAXX EDGE500IP môže prevádzať dáta medzi systémami Bender a TCP/IP pre vzdialený prístup cez LAN, WAN alebo internet. Podpora zariadení pripojených internou zbernicou BMS cez BCOM, Modbus RTU alebo Modbus TCP.
Cena od 1 443 EUR
od 1 774,89 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (3)
Dopyt na produktPorovnať
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.
Varianty k produktu EDGE500IP - Monitor stavu s funkciou prevodníka rozhrania pre integráciu a poskytovanie údajov zariadenia Bender (3)
Rozhranie pre diagnostiku a prenos dát
EDGE500IP - B,CUs: DC 24 V
Včetně funkčních modulů B a C
Včetně funkčních modulů B a C
OBJ: B95061250BC
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
1 443 EUR/ks
1 774,89 EUR s DPH
+-
Rozhranie pre diagnostiku a prenos dát
EDGE500IPUs: DC 24 V
Neobsahuje žádné funkčních rozšiřující moduly
Neobsahuje žádné funkčních rozšiřující moduly
OBJ: B95061250
EAN: 4251767705745
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
1 443 EUR/ks
1 774,89 EUR s DPH
+-
Rozhranie pre diagnostiku a prenos dát
EDGE500IP - A,B,CUs: DC 24 V
Včetně funkčních modulů A, B a C
Rozšířená verze s podporou PLC/SCADA komunikace (Modbus, MQTT, SNMP) a připojení Modbus zařízení třetích stran.
Včetně funkčních modulů A, B a C
Rozšířená verze s podporou PLC/SCADA komunikace (Modbus, MQTT, SNMP) a připojení Modbus zařízení třetích stran.
OBJ: B95061250ABC
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
2 341 EUR/ks
2 879,43 EUR s DPH
+-
Voliteľné príslušenstvo k EDGE500IP - Monitor stavu s funkciou prevodníka rozhrania pre integráciu a poskytovanie údajov zariadenia Bender
OBJ: S95061250ABC
Záruka: 24 m.
Dostupné
do niekoľkých dní
58,30 EUR/ks
71,71 EUR s DPH
+-
OBJ: S95061250BC
Záruka: 24 m.
Dostupné
do niekoľkých dní
43,30 EUR/ks
53,26 EUR s DPH
+-
Voliteľný SW modul A - rozhranie
Funkční modul AOBJ: B75061030
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
500 EUR/ks
615 EUR s DPH
+-
Voliteľný SW modul B - technický
Funkční modul BOBJ: B75061031
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
802 EUR/ks
986,46 EUR s DPH
+-
Voliteľný SW modul C - vizualizácia
Funkční modul COBJ: B75061032
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
898 EUR/ks
1 104,54 EUR s DPH
+-
Popis produktu
Vlastnosti
- Prevodník rozhrania a monitor stavu pre systémy Bender
- Integrovaný prevodník medzi systémami Bender a TCP/IP pre diaľkový prístup cez LAN, WAN alebo internet
- Voliteľný rozsah funkcií v rámci funkčných modulov
- Podpora zariadení pripojených internou zbernicou BMS cez BCOM, Modbus RTU alebo Modbus TCP
- Je možné generovať individuálnu vizualizáciu, ktorá sa zobrazuje prostredníctvom webového prehliadača
Aplikácie
- Optimálne zobrazenie a vizualizácia stavov zariadenia
- Monitorovanie a analýza zariadení Bender a kompatibilných zariadení tretích strán
- Prispôsobený prehľad systému vďaka širokej škále možností
- Selektívne upozornenie rôznych užívateľov v prípade alarmov
- Použitie profesionálnych vizualizačných programov vďaka prevodu na protokoly Modbus TCP, Modbus RTU, SNMP, MQTT a PROFINET
- Prehľadné nastavenie parametrov zariadenia. Možnosť ukladania, dokumentácie a obnovenia parametrov
- Uvedenie do prevádzky a diagnostika systémov Bender
- Vzdialená diagnostika a údržba
Funkcie
Základné zariadenie (bez funkčných modulov)
- Monitor stavu s webovým rozhraním
- Rozhranie pre integráciu zariadenia do prevodníka EDGE500IP:
- Interná zbernica BMS (max. 150 zariadení)
- BCOM (max. 255 zariadení)
- Modbus RTU a Modbus TCP (max. 247 zariadení)
- Prevodník na Modbus TCP: vyčítanie najnovších nameraných hodnôt, stavových/alarmových správ z adries 1…5 príslušného rozhrania cez Modbus TCP do externého zariadenia/systému
- Prevodník na Modbus RTU: vyčítanie najnovších nameraných hodnôt, stavových/alarmových správ z adries 1…5 interného rozhrania BMS cez Modbus RTU do externého zariadenia/systému
- 2 oddelené ethernetové rozhrania s 10 Mbit/s | 100 Mbit/s | 1 Gbit/s pre vzdialený prístup cez LAN, WAN alebo internet. S možnosťou nastavenia individuálnych sieťových parametrov. BCOM prístroje sú dostupné iba na portu ETH1
- Nastavenie parametrov a konfigurácia univerzálnych zariadení EDGE500…
- Časová synchronizácia pre všetky prepojené zariadenia
- Do systému je možné integrovať 10 dátových bodov zo zariadení tretích strán (cez Modbus RTU alebo Modbus TCP)
- 8 digitálnych vstupov
- 3 výstupy relé
Funkčný modul A – Rozhranie
- Čítanie najnovších nameraných hodnôt, stavových a alarmových správ zo všetkých priradených zariadení. Jednotný prístup ku všetkým priradeným zariadeniam cez Modbus TCP cez integrovaný server. Monitorovanie výpadku zariadenia
- Čítanie najnovších nameraných hodnôt, stavových a alarmových správ zo všetkých priradených zariadení BMS cez rozhranie Modbus RTU
- Jednotný prístup ku všetkým priradeným zariadeniam cez Modbus RTU
- Riadiace príkazy: z externej aplikácie (napr. vizualizačného softvéru alebo PLC) je možné odosielať príkazy do zariadenia BMS cez Modbus TCP alebo Modbus RTU
- Prístup k alarmom a nameraným hodnotám cez SNMP (V1, V2c alebo V3). Podporované sú SNMP trapy
- Alarmy a namerané hodnoty sú poskytované cez MQTT.
- Do systému je možné integrovať 2000 dátových bodov zo zariadení tretích strán (Modbus RTU alebo Modbus TCP)
Funkčný modul B – Rozšírené funkcie
- Zobrazenie aktuálnych nameraných hodnôt, prevádzkových/výstražných hlásení a parametrov v prehľade systému
- Pamäť histórie (20 000 záznamov)
- Dátový záznamník, voľne parametrizovateľný (30 x 10 000 záznamov)
- Priradenie individuálnych textov pre zariadenia, kanály (meracie body) a výstrahy
- Sledovanie porúch zariadenia
- E-mailové upozornenie na alarmy a systémové chyby rôznym užívateľom
- Vytvorenie dokumentácie zariadenia pre každé zariadenie v systéme vrátane všetkých parametrov a nameraných hodnôt súvisiacich so zariadením, ako aj informácií o zariadení, ako je sériové číslo a verzia softvéru
- Vytvorenie systémovej dokumentácie všetkých zariadení v systéme naraz
- Rýchle a jednoduché nastavenie parametrov všetkých zariadení priradených k bráne pomocou webového prehliadača
- Vytváranie a obnovovanie záloh zariadení pre všetky zariadenia v systéme
Funkčný modul C – Vizualizácia
- Rýchla a jednoduchá vizualizácia systému. Integrovaný editor poskytuje prístup k celému radu widgetov a funkcií
- Zobrazenie až na 50 prehľadových stránkach, kde je možné napríklad vložiť plány miestností. Navigácia v rámci týchto prehľadových stránok je možná
- Prístup ku všetkým nameraným hodnotám, ktoré sú k dispozícii v systéme
- Tlačidlá a posuvníky je možné použiť na odosielanie testovacích a resetovacích príkazov BMS, rovnako ako na ovládanie externých zariadení cez Modbus TCP
Funkčný modul PROFINET
- Protokol PROFINET, 511 dátových bodov
Technické parametre
| Izolace dle IEC 60664-1 / IEC 60664-3 | |
| Jmenovité izolační napětí | AC 50 V |
|---|---|
| Kategorie přepětí | II |
| Stupeň znečištění | 2 |
| Ochranné oddělení (zesílenou izolací) mezi | (A1/+, A2/-) - [(X1), (X2), (X3), (X5)] |
| Napájecí napětí | |
| Napájecí napětí US | DC 24 V |
|---|---|
| Běžná vlastní spotřeba | ≤ 3,5 W |
| Max. vlastní spotřeba | ≤ 10,5 W |
| LED signalizace | |
| ON | indikace provozu |
|---|---|
| ETHERNET 1/2 | datový provoz ETH1…2 |
| NFC | v přípravě |
| RS485 1 | Datový provoz RS-485 rozhraní 1 |
| RS485 2 | Datový provoz RS-485 rozhraní 2 |
| Paměť | |
| Konfigurace e-mailu a monitorování chyb zařízení (funkční modul B) | max. 250 záznamů |
|---|---|
| Individuální popisy (funkční modul B) | neomezený počet textů, každý o 100 znacích |
| Počet datových bodů pro "zařízení třetích stran" na Modbus TCP a Modbus RTU | 50 |
| Počet záznamníků (funkční modul B) | 30 |
| Počet datových bodů na záznam dat v každém záznamníku (funkční modul B) | 10 000 |
| Počet záznamů historie událostí (funkční modul B) | 20 000 |
| Vizualizace (funkční modul C) | |
| Počet stránek | 50 |
|---|---|
| Velikost obrázků na pozadí | max. 3 MB |
| Rozhraní RJ45 (X6…7) | |
| Ethernet | |
|---|---|
| Port | 2x RJ45 |
| Přenosová rychlost | 10/100 Mbit/s, autodetekce |
| HTTP režim | HTTP/HTTPS (HTTP)* |
| DHCP | zapnutý/vypnutý (vypnutý)* |
| toff (DHCP) | 5...60 s (30 s)* |
| IP adresy |
První IP adresa: volně nastavitelná nnn.nnn.nnn.nnn Druhá pevná IP adresa (např. pro uvedení do provozu) |
| Maska podstítě | nnn.nnn.nnn.nnn (255.255.0.0)* |
| Protokoly (závislé na vybraném funkčním modulu) | TCP/ IP, Modbus TCP, Modbus RTU, MQTT, DHCP, SMTP, NTP |
| BCOM | |
| Rozhraní/protokol | ETH1/BCOM |
| BCOM název systému | (SYSTEM)* |
| BCOM podsíť adres | 1…255 (1)* |
| BCOM adresa zařízení | 0…255 (0)* |
| Modbus TCP | |
| Rozhraní/protokol | ETH1…2/Modbus TCP |
| Pracovní režim | Klient pro přiřazená zařízení Bender a „zařízení třetích stran“ |
| Pracovní režim | server pro přístup k procesu zpracování a pro kontrolní příkazy Modbus |
| Počet současných přístrojů a klientů | max. 25 |
| Formát Bender Modbus | V1, V2 (V2)* |
| Rozhraní RJ45 (X6…7) | |
| SNMP | |
| Rozhraní/protokol | ETH1…2 / SNMP |
| Verze | 1, 2c, 3 |
| Podporovaná zařízení | lze dotazovat všechna zařízení/kanály, žádná omezení |
| Podpora Trap |  Áno |
| MQTT | |
| Rozhraní/protokol | ETH1…2 / MQTT |
| Pracovní režim | Vydavatel (poskytuje data pro prodejce) |
| Sloty pro přenos naměřených hodnot | 255 |
| BMS Sběrnice | |
| Rozhraní/protokol | RS-485/BMS interní |
| Pracovní režim | master/slave (master)* |
| Přenosová rychlost | 9,6 kBaud |
| Délka kabelu | ≤1 200 m |
| Doporučený kabel | CAT6/CAT7 min. AWG23 stíněný (jedna strana stínění připojená k PE) |
| Alternativní kabel | J-Y(St)Y min. 2x0.8, kroucený pár |
| Připojení | X5 (RS2A, RS2B) |
| Typ připojení | viz připojení "pružinové svorky B" |
| Zakončovací odpor | 120 Ω (0,25 W), lze zapnout pomocí softwaru COMTRAXX® |
| Adresa zařízení, BMS sběrnice interní | 1…150 (1)* |
| Modbus RTU | |
| Rozhraní/protokol | RS-485/Modbus RTU |
| Pracovní režim | master/slave (master)* |
| Přenosová rychlost | 9,6…57,6 kBaud |
| Délka kabelu |
V závislosti na přenosové rychlosti 9,6 kBaud < 1200 m |
| Doporučený kabel | CAT6/CAT7 min. AWG23 stíněný (jedna strana stínění připojená k PE) |
| Alternativní kabel | J-Y(St)Y min. 2x0.8, kroucený pár |
| Připojení | X5 (RS1A, RS1B) |
| Typ připojení | viz připojení “pružinové svorky B” |
| Zakončovací odpor | 120 Ω (0,25 W), lze zapnout pomocí softwaru COMTRAXX® |
| Podporované Modbus RTU slave adresy | 2…247 |
| Rozhraní USB (X8…9) | |
| Počet | 2 |
| Typ připojení | USB-C |
| Pracovní režim | USB-2.0-Host (5 V, 500 mA) |
| Datová rychlost | 480 Mbit/s |
| Délka kabelu | < 3 m |
| Digitální vstupy (X4) | |
| Počet | 8 |
| Galvanicky oddělené | Áno |
| Max. délka kabelu | < 1000 m |
| Pracovní režim | Volitelné pro každý vstup: aktivní vysoká úroveň nebo aktivní nízká úroveň |
| Tovární nastavení | vysoce aktivní |
| Rozsah napětí (vysoké) | DC 12…30 V |
| Rozsah napětí (nízké) | DC 0…2 V |
| Max. proud na kanál | (při AC/DC 30 V) 8 mA |
| Připojovací zásuvný terminál | (1-1) (2-2) (3-3) … (8-8) |
| Přepínací prvky (X1…3) | |
| Pro UL aplikace: Zamýšlené použití | Relé pro všeobecné použití |
| Počet přepínacích kontaktů | 3 |
| Napětí připojené k relé | SELV |
| Jmenovité provozní napětí | DC 24 V |
| Jmenovitý provozní proud | 8 A |
| Princip činnosti | N/C provoz / N/O provoz |
| Funkce | Programovatelná |
| Elektrická odolnost za jmenovitých provozních podmínek | 10 000 provozních cyklů |
| Minimální zatížení kontaktu (referenční specifikace výrobce relé) | 10 mA / 12 V DC |
| Připojení zásuvné svorky | K1 NO | K1 COM | K1 NC K2 NO | K2 COM | K2 NC K3 NO | K3 COM | K3 NC |
| Přehled: Používané porty | |
| 53 | DNS (UDP/TCP) |
| 67, 68 | DHCP (UDP) |
| 80 | HTTP (TCP) |
| 123 | NTP (UDP) |
| 161 | SNMP (UDP) |
| 162 | NMP TRAPS (UDP) |
| 443 | HTTPS (TCP) |
| 502 | MODBUS (TCP) |
| 4840 | OPCUA (TCP) |
| 5353 | MDNS (UDP) |
| 48862 | BCOM (UDP) |
| Mechanické vlastnosti, klimatické podmínky, EMC | |
| EMC | EN 61326-1 Tabulka 1 – základní elektromagnetické prostředí EN 61326-1 Tabulka 2 – průmyslové elektromagnetické prostředí IEC 62974-1:2024-08 Ed. 2.0 Článek 6.7, 7.3 Třída 1 |
| Elektromagnetické prostředí | Jiné než obytné prostředí, CISPR 11:2015/AMD1:2016/AMD2:2019, skupina 1, třída A Obytné prostředí, CISPR 11:2015/AMD1:2016/AMD2:2019, skupina 1, třída B |
| Teploty okolí: Pracovní Přeprava Dlouhodobé skladování |
-25…+55 °C -40…+85 °C -25…+70 °C |
| Provozní nadmořská výška | ≤ 2000 m AMSL |
| Klimatická třída podle IEC 60721: Stacionární použití (IEC 60721-3-3) Přeprava (IEC 60721-3-2) Dlouhodobé skladování (IEC 60721-3-1) |
3K22 2K11 1K22 |
| Klasifikace mechanické odolnosti IEC 60721: Stacionární použití (IEC 60721-3-3) Přeprava (IEC 60721-3-2) Dlouhodobé skladování (IEC 60721-3-1) |
3M11 2M4 1M12 |
| Připojení zařízení | |
| Pružinová přítlačná svorka A (A1/+, A2/-) | |
| Velikosti vodičů | AWG 24-12 |
| Délka odizolování | 10 mm |
| tuhé/ohebné | 0,2…2,5 mm² |
| ohebné s koncovkou s/bez plastového pouzdra | 0,25…2,5 mm² |
| Vícevodičové, ohebné s koncovkou TWIN s plastovým pouzdrem | 0,5…1,5 mm² |
| Pružinová přítlačná svorka B (X1, X2, X3, X4, X5) | |
| Velikosti vodičů | AWG 24-16 |
| Délka odizolování | 10 mm |
| tuhé/ohebné | 0,2…1,5 mm² |
| ohebné s koncovkou s/bez plastového pouzdra | 0,25…1,5 mm² |
| Vícevodičové, ohebné s koncovkou TWIN s plastovým pouzdrem | 0,5…1,5 mm² |
| Všeobecná data | |
| Pracovní režim | trvalý provoz |
|---|---|
| Montáž | orientovaný na přední část, chladící otvory musí být větrané vertikálně |
| Stupeň krytí vnitřních součástí/svorek (IEC 60529) | IP30/IP20 |
| Montáž na DIN lištu podle | IEC 60715 |
| Uchycení pomocí šroubů | 3 x M4 |
| Typ pouzdra | J460 |
| Materiál pouzdra | polykarbonát |
| Třída hořlavosti | UL94V-0 |
| Rozměry (Š x V x H) | 107,5 x 93 x 62,9 mm |
| Hmotnost | ≤ 240 g |
()* Tovární nastavení
Súvisiace produkty
CP305Univerzálny kontrolný a signalizačný panel
Univerzálny kontrolný a signalizačný panel na optickú a akustickú signalizáciu chybových hlásení EDS, RCMS a MEDICS systémov firmy BENDER.
Mohlo by vás zaujímať
Podujatia
06.10.2026 - 08.10.2026
Zveme vás na odbornou konferenci PROJEKTANTI, která je určena elektroprojektantům a odborníkům z oblasti elektrotechniky.
10.11.2026
Pozývame Vás na 70. konferenciu elektrotechnikov, určenú pre revíznych technikov, projektantov, podnikateľov a pracovníkov v oblasti elektrotechniky. Uskutoční sa 10. novembra 2026 v MKZ (Mestské...
Novinky
30.07.2026
Spoločnosť Fluke uvádza úplne nový pokročilý priemyselný vyhľadávač káblov radu SmartTrace™ Fluke 2082
Súprava na presnú lokalizáciu, trasovanie a dokumentáciu podzemných elektrických vedení, komunikačných...
30.07.2026
Spoločnosť Fluke uvádza úplne nový prístroj na analýzu DC nabíjacích staníc elektromobilov. Analyzátor Fluke FEV500 je pokročilý analyzátor na efektívne testovanie rýchlych nabíjacích DC staníc pre...
Odborné články
07.07.2026
Výberu vhodného meracieho prístroja sa venuje najväčšia pozornosť. Či má požadované funkcie, rozsah merania alebo ako sa s ním používateľom pracuje. Neoddeliteľnou súčasťou správneho a bezpečného...
10.06.2026
Výhradným zástupcom spoločnosti MBS AG pre Českú republiku a Slovensko je spoločnosť GHV Trading, spol. s r. o., Brno, ktorá zabezpečuje dodávky kompletného sortimentu týchto meracích prúdových transformátorov...
