CP305 - Univerzálny kontrolný a signalizačný panel

Zobrazenie pracovných a chybových hlásení podľa STN 33 2000-7-710, DIN VDE 0100-710 (VDE 0100 Part 710), IEC 60364-7-710, TNI 33 2140

Univerzálny kontrolný a signalizačný panel na optickú a akustickú signalizáciu chybových hlásení EDS, RCMS a MEDICS systémov firmy BENDER.

Dostupnosť: Skladom v GHV
Zvoľte variantu (1)
ChatDopyt na produkt
PorovnáníPorovnať
Vladimír Frič
Vladimír Frič
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER MEDICS.

Varianty k produktu CP305 - Univerzálny kontrolný a signalizačný panel (1)

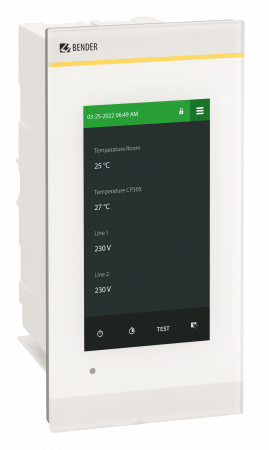

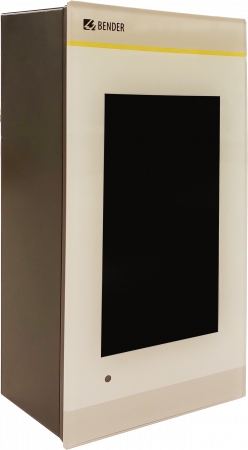

CP305-IO Dotykový panel
Dotykový panel
CP305-IO

Ovládací a signalizačný dotykový panel 5"; DC 24 V;
webový server; 12 číslic. 12 vstupov; 2 reléové výstupy;
nová séria nahrádzajúca sériu MK2430

OBJ: B95100051
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

Voliteľné príslušenstvo k CP305 - Univerzálny kontrolný a signalizačný panel

CP305 skrinka na zapustenú montáž Príslušenstvo
Príslušenstvo

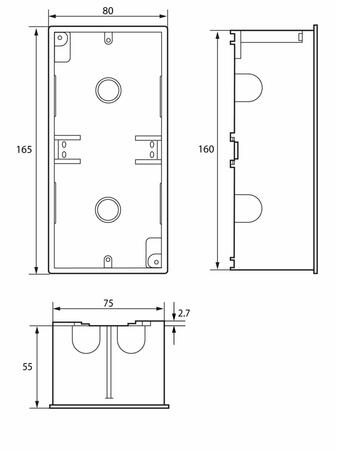

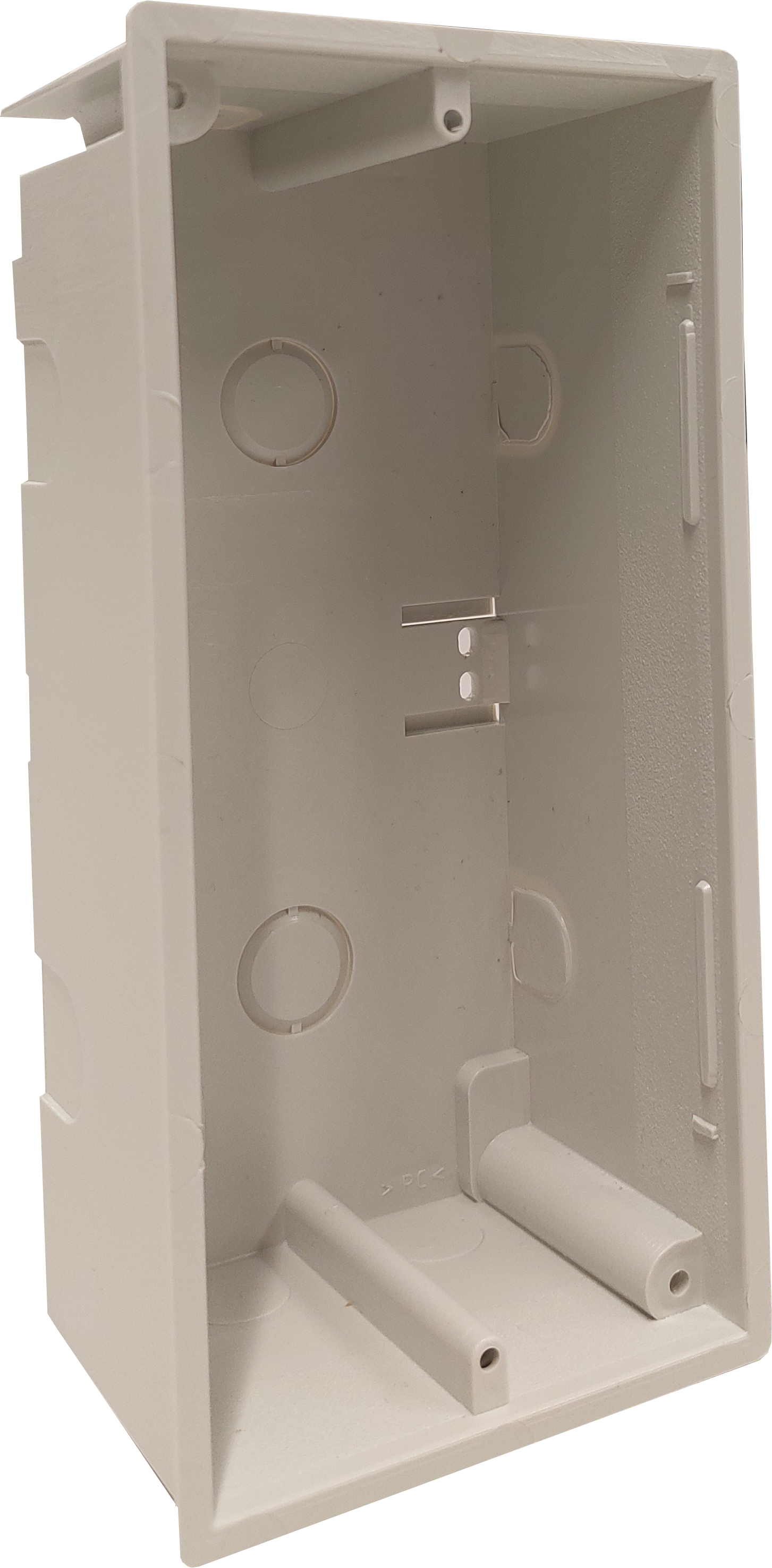

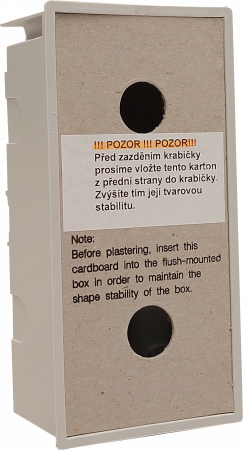

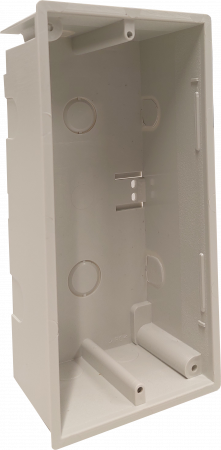

CP305 skrinka na zapustenú montáž

Plastová montážna krabica na inštaláciu do dutiny a do steny pre CP305 a MK24...

OBJ: B923710
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
CP305 skrinka na povrchovú montáž Príslušenstvo
Príslušenstvo

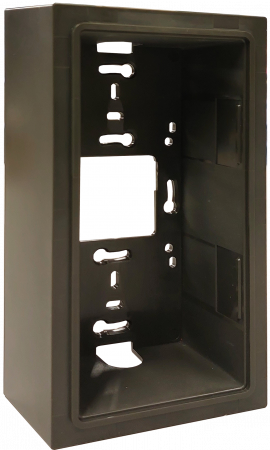

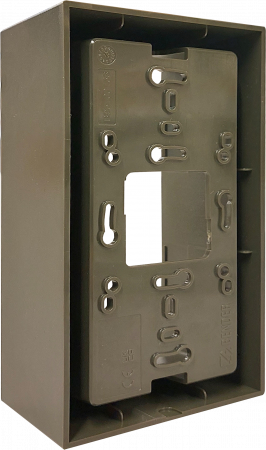

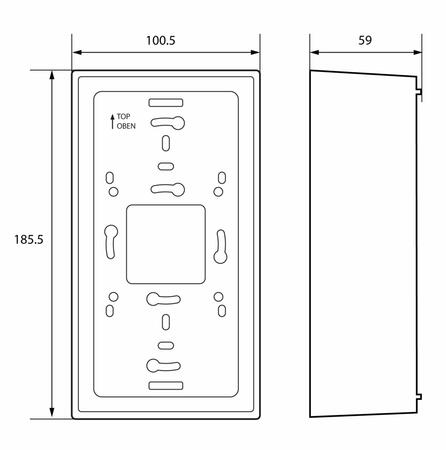

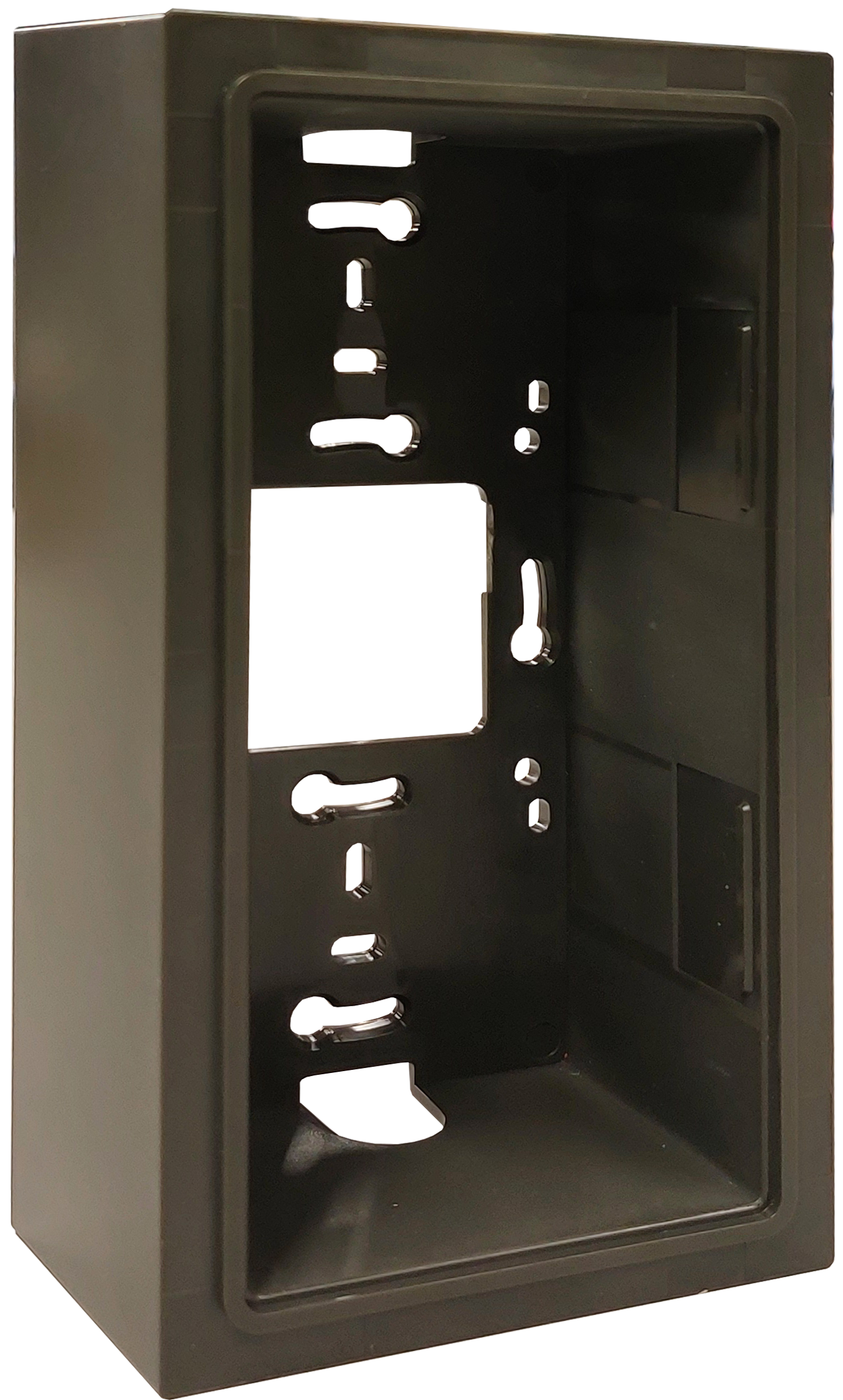

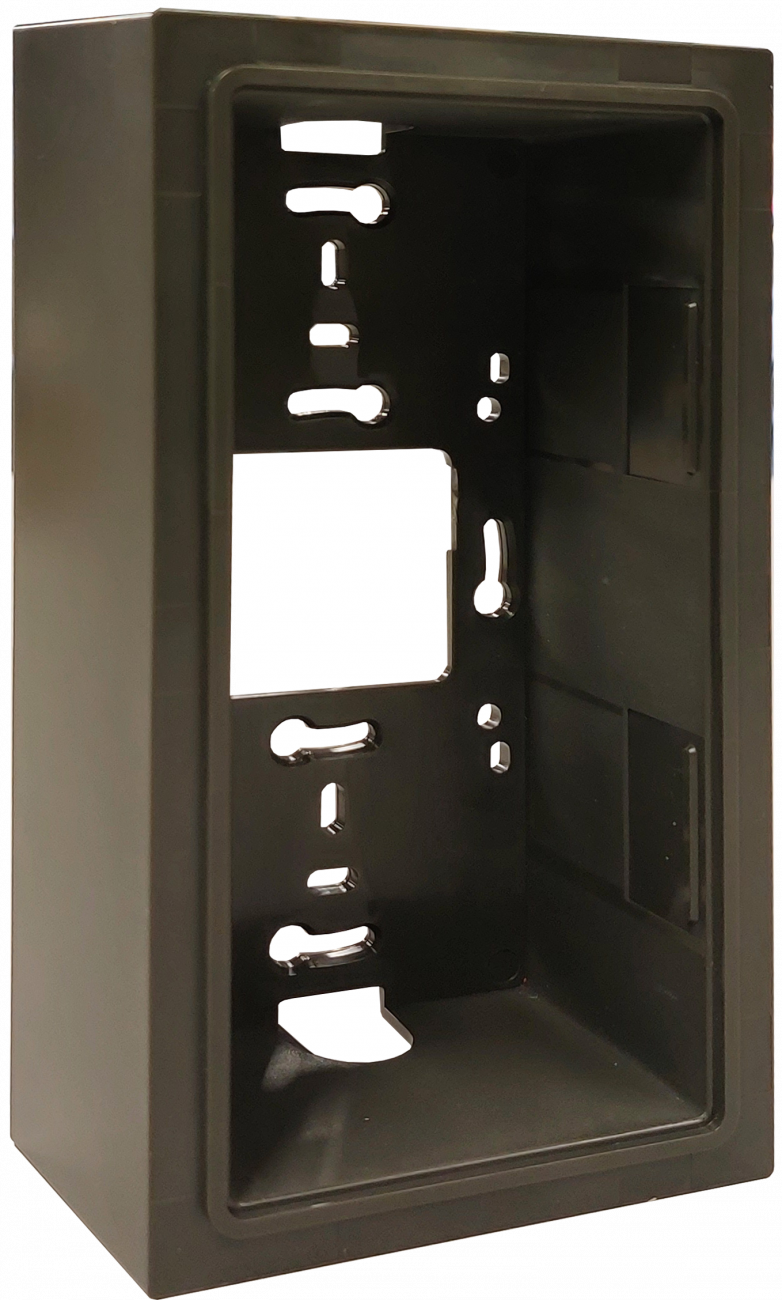

CP305 skrinka na povrchovú montáž

Plastový montážny box na povrchovú montáž pre CP305 a MK24.

OBJ: B95100153
Záruka: 24 m.
Skladom v GHV
skladom 9 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
Montážna sada komplet Príslušenstvo
Príslušenstvo
Montážna sada komplet

Inštalačná sada na montáž na stenu do dutiny pre skrinky CP305 a MK24 na zapustenú montáž.

OBJ: B95101000
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

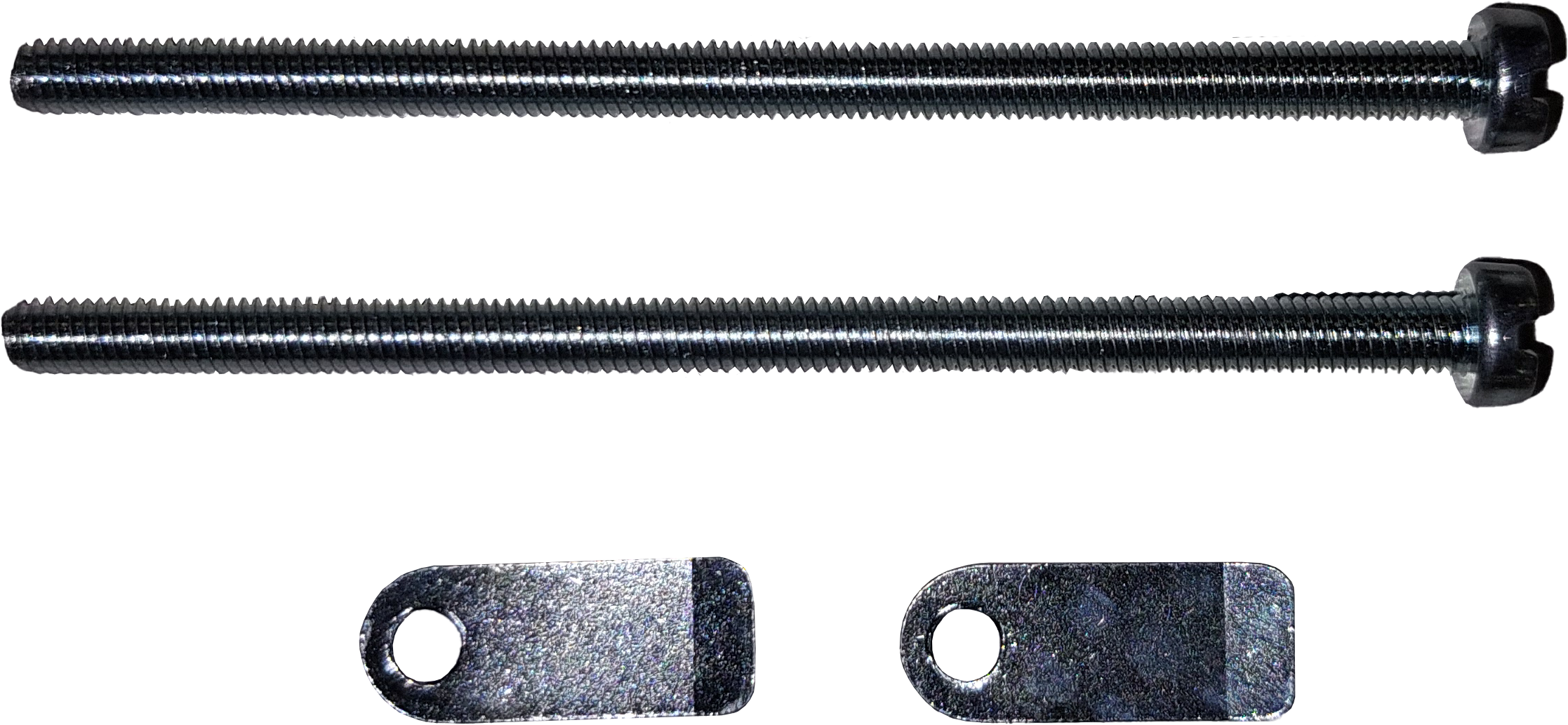

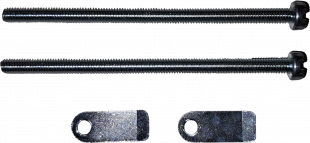

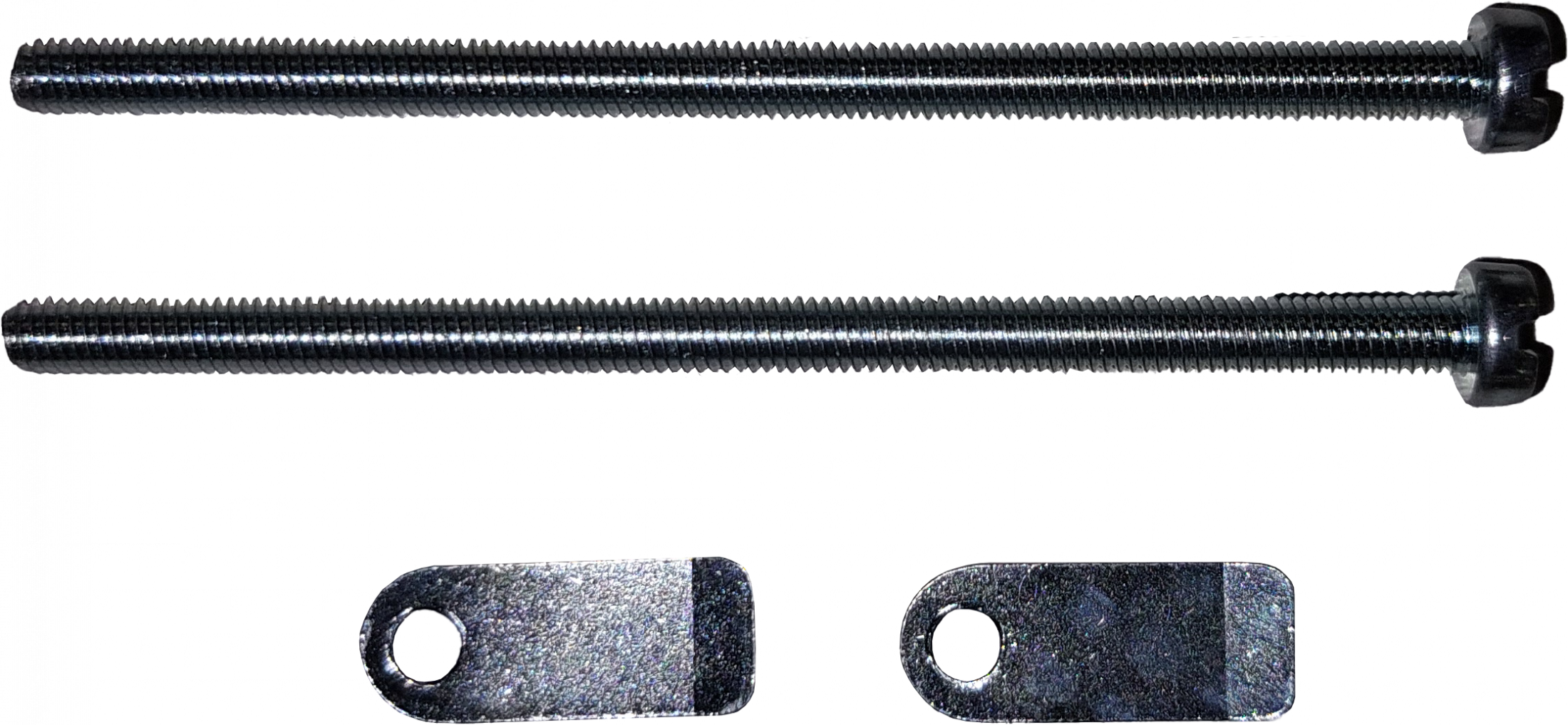

Montážna sada do dutín Montážna sada do dutín
Montážna sada do dutín
Montážna sada do dutín
OBJ: B923711
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

  • Podsvietený LC displej s textovým menu
  • Výber jazyka vrátane slovenčiny (20 jazykov)
  • Jednoduchá inštalácia vďaka technológii zbernice
  • Ovládanie hlasitosti akustickej signalizácie
  • Nastavenie parametrov prostredníctvom MENU (v angličtine/nemčine)
  • Dizajnová verzia pre montáž na stenu/panel a povrchovú montáž
  • Jednoduché uvedenie do prevádzky vďaka preddefinovaným textovým správam - 12 digitálnych vstupov
  • Programovateľný reléový kontakt
  • História až 1000 chybových hlásení s hodnotou v reálnom čase
  • Staršie verzie MK2007/MK2430 možno jednoducho nahradiť CP305

Rozšírené informácie

Popis a použití

CP305-IO je vybaven 12 digitálními vstupy, pomocí kterých lze zobrazovat zprávy a alarmy ze zařízení třetích stran, např. medicinální plyny nebohlášení UPS.
Stav digitálních vstupů lze hlásit do systému řízení budovy prostřednictvím protokolu Modbus TCP; provozní stavy lze navíc do systému řízení budovy hlásit prostřednictvím 2 reléových kontaktů.

  • Nastavení parametrů přes webový server, displej nebo aplikaci Bender Connect
  • 5” dotykový display
  • Volně programovatelná alarmová hlášení
  • Verze pro zapuštěnou i povrchovou montáž
  • Snadná náhrada MK2007/MK2430 (dodatečná montáž) díky možnosti nastavení
    horizontální nebo vertikální obrazovky

Důležité funkce zobrazení:

  • Indikátor normálního provozu
  • Porucha izolace
  • Přetížení
  • Překročení teploty transformátoru
  • Zpráva z přepínacího zařízení
  • Zprávy z jiných zařízení Bender
    (EDS/RCMS)
  • Nebezpečný proud
  • Porucha zařízení
  • Výsledky testů, monitorované sítě
  • Zobrazení naměřené hodnoty

Funkce

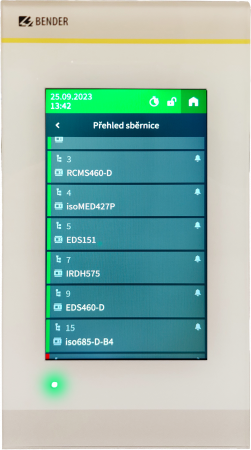

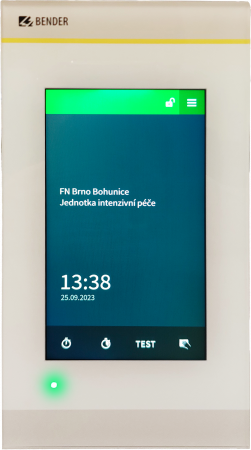

CP305 může na 5” grafickém displeji zobrazovat naměřené hodnoty nebo jednotlivé popisy. Normální, bezporuchový stav celého systému je indikován zelenou LED diodou.
V normálním stavu lze displej vypnout, aby se šetřila energie a nedocházelo ke zbytečnému osvětlování.

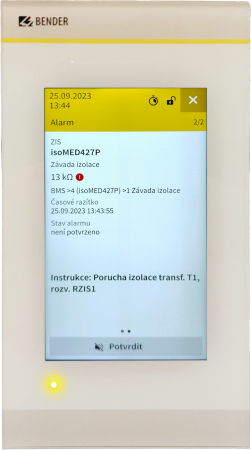

V případě alarmu se aktivuje displej, na kterém se kromě nastavené barvy alarmu zobrazí i příslušné alarmové hlášení. Navíc (pokud je tak nastaven) může být alarm signalizován zvukově. CP305 lze použít také jako paralelní displej.
CP305 může fungovat jako master v systému Bender (BMS) nebo převzít vedoucí funkci, pokud master selže.
Pomocí testovací funkce lze zkontrolovat připojené hlídače izolačního stavu.
Parametry lze pohodlně nastavit prostřednictvím integrovaného webového serveru. Další nastavení parametrů je možné prostřednictvím displeje nebo aplikace Bender Connect.

Normy

COMTRAXX® CP305 odpovídá normám:

  • DIN VDE 0100-710 (VDE 0100 Part 710)
  • IEC 60364-7-710
  • ČSN 33 2000-7-710
  • ČSN 33 2140
  • TNI 33 2140



Technické parametre

Izolace dle IEC 60664-1
Jmenovité izolační napětí AC 50 V
Katgorie přepětí II
Parametry napájení
Jmenovité napájecí napětí Us AC/DC 24 V
Jmenovitý kmitočet napájecího napětí Us 50/60 Hz/DC
Rozsah pracovního napětí 18...28 V AC/18...28 V DC
Vlastní spotřeba max. ≤ 4.2 W
Zobrazení, paměť, signalizace
Displej 5" TFT dotykový
Znaky (počet/řádek) 50/4
Standardní chybová hlášení ve 28 jazycích včetně českého a slovenského jazyka
Počet ALARM adres 500
Počet testovacích adres 50
Počet záznamů v paměti 1000
Počet zobrazitelných zařízení 90
Optická signalizace ALALRM LED: zelená (normál), žlutá (výstraha), červená (ALARM)
Akustická signalizace s funkcí vypnutí
Text MENU D/GB
Rozhraní
Ethernet
Připojení RJ45
Přenosová rychlost 10/100 MBit/s, autodetekce
IP adresa (1:1) 169.254.xx.yy (xx a yy jsou pro každé zařízení jedinečné)
Modbus TCP
Rozhraní/protokol Ethernet/Modbus TCP
Provozní režim Slave
BMS bus
Rozhraní/protokol RS-485/BMS interní
Provozní režim Master/slave
Přenosová rychlost 9.6 kBit/s
Délka kabelu 1200 m
Zakončovací odpor 120 Ω (0,25 W), lze připojit interně
Adresa zařízení 1...90
Digitální vstupy 12 (IN1...IN12), galvanicky oddělené
Režim relé Lze zvolit pro každý vstup: vysoce aktivní nebo nízce aktivní
Napěťový rozsah HIGH AC/DC 10...30 V
Napěťový rozsah LOW AC/DC 0...2 V
Spínací prvky
Připojení

Zásuvná svorkovnice
K1 NC; K1 NO; K1 COM
K2 NC; K2 NO; K2 COM

Pracovní režim Režim N/C nebo N/O
Všeobecná data
Typ připojeni vodičů nástrčné svorkovnice
Pracovní teplota okolí -10...55 °C
Pracovní režim nepřetržitý provoz
Montáž Zaměřeno na displej
Nastavitelná horizontální/vertikální orientace displeje
Stupeň krytí předního skla IP 66
Stupeň krytí přední strany pro aplikace UL IP 50
Stupeň krytí krytu IP 20
Samozhášitelnost UL94V-0
Hmotnost ≤ 420 g
Rozměry (Š x H x V) 96 x 37.31 x 181 mm
