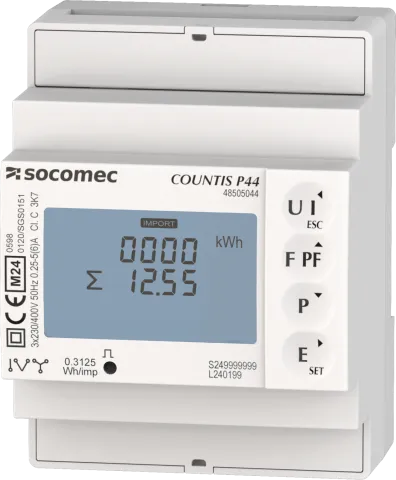

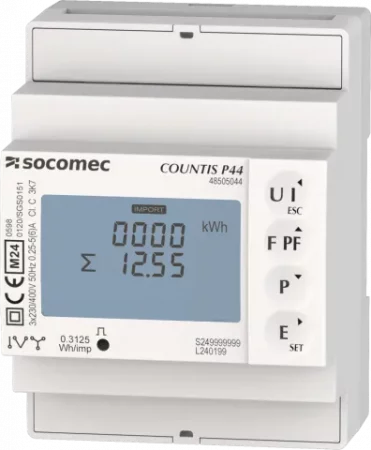

COUNTIS P4x - Trojfázový nepriamy elektromer do 10 000 A
Trojfázový modulárny elektromer na nepriame meranie do 10000 A. Komunikácia Modbus, M-Bus.
V súlade s normami:
IEC 62053-21, IEC 62053-23, IEC 62053-31, IEC 62052-11, IEC 61010-1, EN 50470-1, EN 50470-3
Dopyt na produktPorovnať
Varianty k produktu COUNTIS P4x - Trojfázový nepriamy elektromer do 10 000 A (2)
MID certifikace.
Montáž na DIN, velikost 4 moduly.
Napájení 85 - 276VAC, nebo 120-240VDC.
Pulzní výstup 1: 0.01 / 0.1 / 1 / 10 / 100 / 1000 kWh.
Pulzní výstup 2: pevně 0,3215 Wh (neovliněno převodem MTP).
Použitelné pro typy měření: 1 fáze, 3 fáze, 3 fáze + N.
-----------------------------
Od 1.1.2025 nahrazuje tyto typy:
COUNTIS E41 48503063
COUNTIS E42 48503064
COUNTIS E43 48503065
COUNTIS E44 48503066
MID certifikace.
Montáž na DIN, velikost 4 moduly.
Napájení 85 - 276VAC, nebo 120-240VDC.
Pulzní výstup 1: 0.01 / 0.1 / 1 / 10 / 100 / 1000 kWh.
Pulzní výstup 2: pevně 0,3215 Wh (neovliněno převodem MTP).
Použitelné pro typy měření: 1 fáze, 3 fáze, 3 fáze + N.
-----------------------------
Od 1.1.2025 nahrazuje tyto typy:
COUNTIS E45 48503067
COUNTIS E46 48503068
Popis produktu
Funkcie
COUNTIS P4x sú trojfázové modulárne merače, ktoré umožňujú zobrazenie rôznych hodnôt spotreby energie a výroby a ďalších meraných veličín priamo na podsvietenom LCD displeji. Možno ich pripojiť prostredníctvom širokej škály prúdových transformátorov a snímačov.
Vďaka certifikácii MID sú vhodné na čiastkovú fakturáciu.
Výhody
Rýchle a jednoduché zapojenie
Séria COUNTIS P4x je kompatibilná s nasledujúcimi prvkami (v závislosti od modelu):
- Vďaka konektoru RJ12 „QuickConnect“ (jeden kábel pre 3 fázy) je možné použiť trojfázové transformátory prúdu QCT-Cxx.
- Rogowského cievky: vhodné pre všetky prierezy káblov/vodičov.
- Prúdové transformátory s výstupom 1/5 A.
Certifikát MID
Výrobok je v súlade so smernicou MID a zaručuje tak presnosť a spoľahlivosť povinného merania na účely fakturácie energie. Certifikát pre „Modul B+D“ potvrdzuje, že konštrukčný a výrobný proces týchto zariadení bol overený externým laboratóriom.
Univerzálne
- Široký rozsah prevádzkových teplôt -40 až +70 °C.
- Možnosť pripojenia k jednofázovej sieti s odčítaním spotreby fáz.
Kompletný ekosystém pre jednoduchú integráciu
Merače COUNTIS P4x sú štandardne kompatibilné so softvérom na monitorovanie energie WEBVIEW. Vďaka automatickej detekcii merača pre rýchlu konfiguráciu je veľmi jednoduché začať pracovať so softvérom. Prístup k softvéru zabezpečuje brána DIRIS Digiware M-70 alebo D-70.
Viacero rôznych rozhraní
Merače COUNTIS P4x majú nasledujúce funkcie:
- Dva impulzné výstupy, ktoré umožňujú prenášať informácie o spotrebe energie vo forme impulzov.
- Komunikačný výstup RS485 (MODBUS RTU) alebo M-BUS, ktorý umožňuje diaľkové čítanie všetkých údajov prostredníctvom komunikačného protokolu.
- Digitálny vstup na ovládanie 2 taríf alebo až 4 taríf prostredníctvom komunikačného rozhrania na účely rozlíšenia spotreby podľa fakturačných období.
Úspora miesta
Jeden merač na meranie až 2 (2QCT) alebo 4 (4QCT) záťaží, čo šetrí miesto v skrini.
Technické parametre
| Meranie prúdu (TRMS) | ||
| Typ | Tri fázy - nepriame meranie 1/5 A | |
|---|---|---|
| Prechodné preťaženie | 20 Imax (0,5 s) | |
| Spúšťací prúd (Ist) | 0,01 A | |
| Bázový prúd (Ib) | 5 A | |
| Minimálny prúd (Imin) | 0,25 A | |
| Maximálny prúd (Imax) | 6 A | |
| Meranie napätia (TRMS) | ||
| Kategória prepätia | 300 V CAT III – UC1 dle normy IEC 61010-1 | |
| Striedavé napätie (Un) | 400 V, kategória prepätia III | |
| Rozsah napätia | 320–480 VAC | |
| Frekvencia | 45–55 Hz (MID), 45–65 Hz (IEC) | |
| Krátkodobá odolnosť proti prepätiu | 4 kV (1 minuta), 6 kV (1,2 μs) | |
| Presnosť merania | ||
| U,V / I / F / P,Q,S / PF | 0,5 % / 1 % / 0,2 % / 1 % / 1 % in dle normy IEC 61557-12 | |
| Aktivní energie | Trieda C podľa normy EN 50470-1/3 Trieda 0,5 s podľa IEC 62053-21 |
|
| Jalová energia | Trieda 2 podľa IEC 62053-23 | |
| Správa taríf | 2 tarify cez digitálny vstup 0-230 V 4 tarify cez komunikačné rozhranie |
|
| Napájanie | ||
| Pomocné napájanie | 85-276 VAC alebo 120-240 VDC | |
| Max. spotreba | 3 VA | |
| Pulzný výstup | ||
| Počet | 2 | |
| Typ optočlenu | 5–27 VDC – 27 mA max. | |
| Dĺžka pulzu | 60 / 100 / 200 ms | |
| Pulzný výstup 1 | Konfigurovateľné: 0,01 / 0,1 / 1 / 10 / 100 kWh na impulz |
|
| Pulzný výstup 2 | pevné nastavenie na 0,3125 Wh/pulz (bez vplyvu pomeru CT) | |
| Životné prostredie | ||
| Prevádzková teplota | -40 až +70 °C | |
| Teplota skladovania | -40 až +75 °C | |
| Relatívna vlhkosť | 0 až 95 % (bez kondenzácie) | |
| Komunikácia | P34 | P36 |
| Dátové pripojenie | RS485 | EN 13757-2 |
| Typ | 2 žíly, half duplex | 2 žíly, half duplex |
| Protokol | Modbus RTU | M-BUS |
| Rýchlosť | 2,4 / 4,8 / 9,6 / 19,2 / 38,4 kbps |
300 / 600 / 1,2 k / 2,4 k / 4,8 k / 9,6 kbps |
