COUNTIS E5x - Trojfázový nepriamy elektromer do panelu
Trojfázový merač činnej energie. Dovoľuje nepriame meranie do 9999 A s prevodom x/5A. Modely COUNTIS E50 a COUNTIS E53.
Dostupnosť: Skladom v GHV
Zvoľte variantu (2)
Dopyt na produktPorovnať
Ing. Jan Jaroš
Technicko-obchodný špecialista multifunkčných meracích prístrojov, vypínačov a automatických prepínačov SOCOMEC a splietaných medenných vodičou COREX.
Varianty k produktu COUNTIS E5x - Trojfázový nepriamy elektromer do panelu (2)
Elektromer

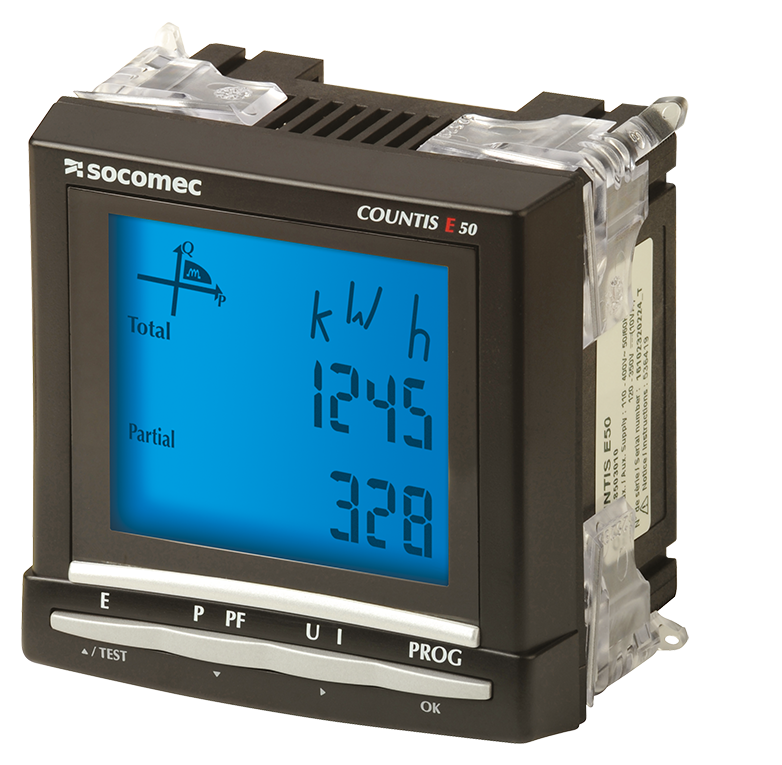

COUNTIS E50, x/5A, 3 fáz., 96x96Trojfázový nepřímý elektroměr do x/5A (do 6000A); Montáž do panelu; Rozměr rámečku: 96x96mm
Měří a zobrazuje základní elektrické veličiny; Napájení: 110...400VAC / 125...350 VDC, 45...65 Hz
Komunikace: Pulzní výstup;
Měří a zobrazuje základní elektrické veličiny; Napájení: 110...400VAC / 125...350 VDC, 45...65 Hz
Komunikace: Pulzní výstup;
OBJ: 48503010
EAN: 3596031946969
Záruka: 12 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Elektromer

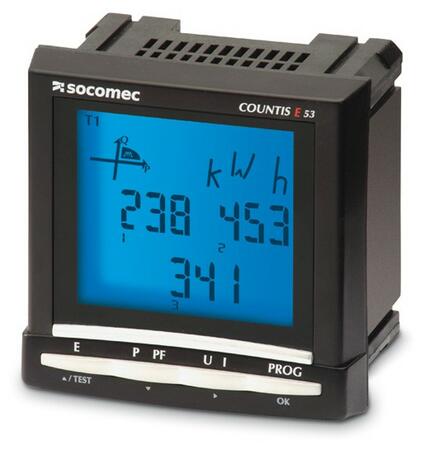

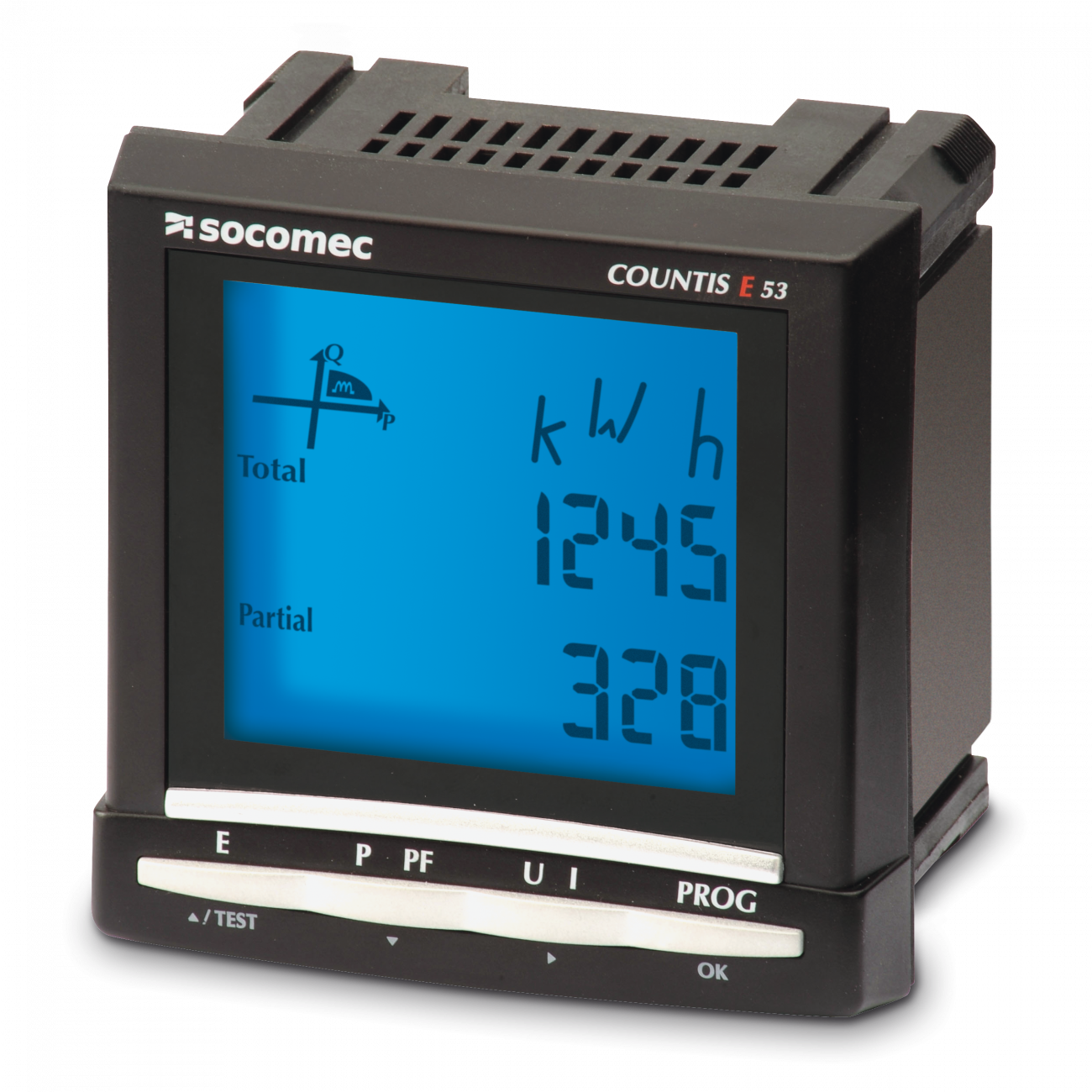

COUNTIS E53, x/5A, 3 fáz., 96x96, Modbus/RS485Trojfázový nepřímý elektroměr do x/5A (do 6000A); Montáž do panelu; Rozměr rámečku: 96x96mm
Měří a zobrazuje základní elektrické veličiny; Napájení: 110...400VAC / 125...350 VDC, 45...65 Hz
Komunikace: Modbus/RS485; Možno doplnit modul pulsního výstupu: reference 48250080
Měří a zobrazuje základní elektrické veličiny; Napájení: 110...400VAC / 125...350 VDC, 45...65 Hz
Komunikace: Modbus/RS485; Možno doplnit modul pulsního výstupu: reference 48250080
OBJ: 48503011
EAN: 3596031946976
Záruka: 12 m.
Skladom v GHV
skladom 2 ks
Na vyžiadanie
Dopytujte cenu
Voliteľné príslušenstvo k COUNTIS E5x - Trojfázový nepriamy elektromer do panelu

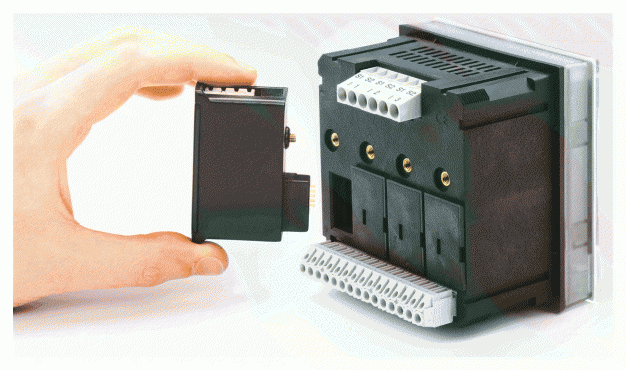

Príslušenstvo pre DIRIS A20
Voliteľný prídavný modul pre model A20, E53 - pulzný výstup (kWh, kvarh)Zásuvný modul pro DIRIS A20 a COUNTIS E53, s jedním nastavitelným výstupem (pulzní, alarmový).
Výstup mechanický kontakt (max. 100VDC, 0.5A, 10VA).
Výstup mechanický kontakt (max. 100VDC, 0.5A, 10VA).
OBJ: 48250080
EAN: 3596031755325
Záruka: 12 m.
Skladom v GHV
skladom 6 ks
Na vyžiadanie
Dopytujte cenu
Popis produktu
COUNTIS E50 je elektromer činnej a jalovej energie a multimeter pre meranie U, I, P, Q, S a PF. Zobrazuje na displeji celkovú spotrebovanú činnú a jalovú energiu a dovoľuje diaľkový odpočet pomocou pulzného výstupu. Meranie spotrebovanej energie v kratšom časovom úseku je tiež možné pomocou denného počítadla spotreby, ktoré možno vynulovať.
COUNTIS E53 ponúka možnosť komunikácie JBUS / MODBUS RTU s rozhraním RS485. Ostatné funkcie sú zhodné s COUNTIS E50. Bez pulzného výstupu, ktorý je však možné doplniť.
- Trojfázové prevedenie pre nepriame meranie prúdu s prevodom x / 5A.
- Veľký podsvietený displej.
- Meranie činnej energie v triede presnosti 0,5. 2 tarify.
- Doplnkové meranie parametrov siete (U, I, P, f, fí, Q, S).
- Záznam čiastočné energie.
- Pulzný výstup (COUNTIS E50), alebo komunikácia Modbus / RS485 (COUNTIS E53); pri modeli E53 je možné doplniť pulzný výstup prídavným modulom 48250080.
- Vyžaduje pomocné napájanie v rozsahu 110 - 400VAC (125-350VDC).
- Čelný panel 97x97 mm, montáž do otvoru 92x92 mm.
Rozšírené informácie
Parametre prístroja
| Model | Obj.číslo | Pulzný výstup* | Komunikácia Modbus (RS485) | 2Tarif* | MID* EN50470 | Multimeter U, I,f, P,Q,S, PF | Meranie dodávka / odber |
| E50 | 48503010 | áno | nie | áno | nie | áno | áno |
|---|---|---|---|---|---|---|---|
| E53 | 48503011 | dodatočne | áno | áno (4) | nie | áno | áno |
*Pulzný výstup: E53 nemá pulzný výstup, ale možno osadiť prídavný modul 48250080 | * 2Tarif - elektromer možno prepínať medzi dvoma tarifami, u E53 je možné využiť 4 tarify, dostupné cez Modbus | * MID - elektromer je dodávaný s protokolom o overení presnosti podľa štandardu EN 50470 modul B + D. | * Multimeter - elektromer meria U, I, f, P, Q, S, PF dostupné cez rozhranie RS485 aj viditeľné na displeji prístroja | * Meranie dodávka / odber - Detekcia smeru prúdu, či sa jedná o dodávku alebo odber
Súvisiace produkty
Varianty: 123
ASK 101.4Primárne men. prúd: 500 ... 2000 A
Primárny vodič Ø: max 70 mm
Primárne pas 1: 100 x 10 mm
Primárne pas 2: 2 x 80 x 10 mm
Šírka: 130 mm
Výška: 141 mm
Hĺbka: 58 mm
Primárny vodič Ø: max 70 mm
Primárne pas 1: 100 x 10 mm
Primárne pas 2: 2 x 80 x 10 mm
Šírka: 130 mm
Výška: 141 mm
Hĺbka: 58 mm
Varianty: 126
ASK 103.3Primárne men. prúd: 750 ... 3000 A
Primárny vodič Ø: max 85 mm
Primárne pas 1: 2 x 100 x 10 mm
Primárne pas 2: 3 x 80 x 10 mm
Šírka: 172 mm
Výška: 184,8 mm
Hĺbka: 52 mm
Varianty: 196
ASK 105.6Primárne men. prúd: 600 ... 4000 A
Primárny vodič Ø: max 55 mm
Primárne pas: 100 x 55 mm
Šírka: 129 mm
Výška: 167 mm
Hĺbka: 78 mm
Primárny vodič Ø: max 55 mm
Primárne pas: 100 x 55 mm
Šírka: 129 mm
Výška: 167 mm
Hĺbka: 78 mm
Varianty: 155
ASK 123.3Primárne men. prúd: 750 ... 3000 A
Primárny vodič Ø: max 100 mm
Primárne pas 1: 123 x 30 mm
Primárne pas 2: 3 x 100 x 10 mm
Šírka: 172 mm
Výška: 184,8 mm
Hĺbka: 52 mm
Primárny vodič Ø: max 100 mm
Primárne pas 1: 123 x 30 mm
Primárne pas 2: 3 x 100 x 10 mm
Šírka: 172 mm
Výška: 184,8 mm
Hĺbka: 52 mm
Varianty: 157
ASK 127.6Primárny prúd: 1000 ... 6000 A
Primárny vodič Ø: max 70 mm
Primárne pas: 120 x 70 mm
Šírka: 205 mm
Výška: 203 mm
Hĺbka: 78 mm
Primárny vodič Ø: max 70 mm
Primárne pas: 120 x 70 mm
Šírka: 205 mm
Výška: 203 mm
Hĺbka: 78 mm
Varianty: 25
ASK 176.3Primárne jm. prúd: 100 ... 250 A
Primárny vodič Ø: max 15,2 mm
Primárne pas: 17x 6 mm
Šírka: 45 mm
Výška: 65 mm
Hĺbka: 46 mm
Primárny vodič Ø: max 15,2 mm
Primárne pas: 17x 6 mm
Šírka: 45 mm
Výška: 65 mm
Hĺbka: 46 mm
Varianty: 119
ASK 21.3Primárne jm. prúd: 60 ... 500 A
Primárny vodič Ø: max 19,2 mm
Primárne pas: 20 x 10 mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm
Primárny vodič Ø: max 19,2 mm
Primárne pas: 20 x 10 mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm
Varianty: 120
ASK 31.3Primárne jm. prúd: 75 ... 750 A
Primárny vodič Ø: max 26 mm
Primárne pas 1: 30 x 10 mm
Primárne pas 2: 2 x 20 x 10 mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 58 mm
Primárny vodič Ø: max 26 mm
Primárne pas 1: 30 x 10 mm
Primárne pas 2: 2 x 20 x 10 mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 58 mm
Varianty: 164
ASK 31.4Primárne jm. prúd: 50 ... 750 A
Primárny vodič Ø: max 28 mm
Primárne pas 1: 30 x 10 mm
Primárne pas 2: 2 x 20 x 10 mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 58 mm
Varianty: 180
ASK 31.5Primárne jm. prúd: 50 ... 750 A
Primárny vodič Ø: max 28 mm
Primárne pas 1: 30 x 10 mm
Primárne pas 2: 2 x 20 x 10 mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 68 mm
Primárny vodič Ø: max 28 mm
Primárne pas 1: 30 x 10 mm
Primárne pas 2: 2 x 20 x 10 mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 68 mm
Varianty: 65
ASK 318.3Primárne men. prúd: 80 ... 600 A
Primárny vodič Ø: max 26 mm
Primárne pas: 31 x 18 mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm
Varianty: 34
ASK 41.3Primárne men. prúd: 100 ... 750 A
Primárny vodič Ø: max 26 mm
Primárne pas 1: 40 x 12 mm
Primárne pas 2: 32 x 18 mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm
Primárny vodič Ø: max 26 mm
Primárne pas 1: 40 x 12 mm
Primárne pas 2: 32 x 18 mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm
Varianty: 182
ASK 41.4Primárne men. prúd: 60 ... 1000 A
Primárny vodič Ø: max 32 mm
Primárne pas 1: 40 x 10 mm
Primárne pas 2: 2 x 30 x 5 mm
Šírka: 71 mm
Výška: 85,5 mm
Hĺbka: 58 mm
Primárny vodič Ø: max 32 mm
Primárne pas 1: 40 x 10 mm
Primárne pas 2: 2 x 30 x 5 mm
Šírka: 71 mm
Výška: 85,5 mm
Hĺbka: 58 mm
Varianty: 30
ASK 41.4 2UPrimárny m. prúd: 100...600 A
Primárny vodič Ø: max 26 mm
Primárny pás 1: 30 x 10 mm
Primárny pás 2: 2x 20 x 10mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm
Primárny vodič Ø: max 26 mm
Primárny pás 1: 30 x 10 mm
Primárny pás 2: 2x 20 x 10mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm
Varianty: 56
ASK 41.5Primárne men. prúd: 60 ... 1000 A
Primárny vodič Ø: max 32 mm
Primárne pas 1: 40 x 10 mm
Primárne pas 2: 2 x 30 x 5 mm
Šírka: 71 mm
Výška: 85,5 mm
Hĺbka: 68 mm
Primárny vodič Ø: max 32 mm
Primárne pas 1: 40 x 10 mm
Primárne pas 2: 2 x 30 x 5 mm
Šírka: 71 mm
Výška: 85,5 mm
Hĺbka: 68 mm
Varianty: 117
ASK 41.6Primárne men. prúd: 50 ... 1000 A
Primárny vodič Ø: max 32 mm
Primárne pas 1: 40 x 12 mm
Primárne pas 2: 30 x 15 mm
Šírka: 95 mm
Výška: 116 mm
Hĺbka: 74 mm
Primárny vodič Ø: max 32 mm
Primárne pas 1: 40 x 12 mm
Primárne pas 2: 30 x 15 mm
Šírka: 95 mm
Výška: 116 mm
Hĺbka: 74 mm
Varianty: 102
ASK 421.4Primárne jm. prúd: 40 ... 500 A
Primárny vodič Ø: max 20 mm
Primárne pas: 20 x 10 mm
Šírka: 71 mm
Výška: 85,5 mm
Hĺbka: 58 mm
Primárny vodič Ø: max 20 mm
Primárne pas: 20 x 10 mm
Šírka: 71 mm
Výška: 85,5 mm
Hĺbka: 58 mm
Varianty: 181
ASK 51.4Primárne men. prúd: 100 ... 1250 A
Primárny vodič Ø: max 44 mm
Primárne pas 1: 50 x 12 mm
Primárne pas 2: 2 x 40 x 10 mm
Šírka: 86 mm
Výška: 98,5 mm
Hĺbka: 58 mm
Primárny vodič Ø: max 44 mm
Primárne pas 1: 50 x 12 mm
Primárne pas 2: 2 x 40 x 10 mm
Šírka: 86 mm
Výška: 98,5 mm
Hĺbka: 58 mm
Varianty: 32
ASK 51.4 2UPrimárny m. prúd: 100...600 A
Primárny vodič Ø: max 26 mm
Primárny pás 1: 30 x 10 mm
Primárny pás 2: 2x 20 x 10mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm
Primárny vodič Ø: max 26 mm
Primárny pás 1: 30 x 10 mm
Primárny pás 2: 2x 20 x 10mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm
Varianty: 171
ASK 541.4Primárne men. prúd: 75 ... 1000 A
Primárny vodič Ø: max 32 mm
Primárne pas 1: 40 x 10 mm
Primárne pas 2: 2 x 30 x 5 mm
Šírka: 71 mm
Výška: 85,5 mm
Hĺbka: 58 mm
Primárny vodič Ø: max 32 mm
Primárne pas 1: 40 x 10 mm
Primárne pas 2: 2 x 30 x 5 mm
Šírka: 71 mm
Výška: 85,5 mm
Hĺbka: 58 mm
Varianty: 104
ASK 561.4Primárne men. prúd: 200 ... 1250 A
Primárny vodič Ø: max 44 mm
Primárne pas 1: 60 x 10 mm
Primárne pas 2: 30 x 40 mm
Primárne pas 3: 2 x 50 x 10 mm
Šírka: 86 mm
Výška: 98,5 mm
Hĺbka: 58 mm
Primárny vodič Ø: max 44 mm
Primárne pas 1: 60 x 10 mm
Primárne pas 2: 30 x 40 mm
Primárne pas 3: 2 x 50 x 10 mm
Šírka: 86 mm
Výška: 98,5 mm
Hĺbka: 58 mm
Varianty: 229
ASK 61.4Primárne men. prúd: 100 ... 1600 A
Primárny vodič Ø: max 44 mm
Primárne pas 1: 60 x 10 mm
Primárne pas 2: 2 x 50 x 10 mm
Šírka: 96 mm
Výška: 105,5 mm
Hĺbka: 58 mm
Primárny vodič Ø: max 44 mm
Primárne pas 1: 60 x 10 mm
Primárne pas 2: 2 x 50 x 10 mm
Šírka: 96 mm
Výška: 105,5 mm
Hĺbka: 58 mm
Varianty: 105
ASK 63.4Primárne men. prúd: 300 ... 1500 A
Primárny vodič Ø: max 44 mm
Primárne pas 1: 60 x 30 mm
Primárne pas 2: 50 x 40 mm
Šírka: 96 mm
Výška: 105,5 mm
Hĺbka: 58 mm
Primárny vodič Ø: max 44 mm
Primárne pas 1: 60 x 30 mm
Primárne pas 2: 50 x 40 mm
Šírka: 96 mm
Výška: 105,5 mm
Hĺbka: 58 mm
Varianty: 207
ASK 63.6Primárne men. prúd: 200 ... 1600 A
Primárny vodič Ø: max 30 mm
Primárne pas: 60 x 30 mm
Šírka: 88 mm
Výška: 129 mm
Hĺbka: 78 mm
Primárny vodič Ø: max 30 mm
Primárne pas: 60 x 30 mm
Šírka: 88 mm
Výška: 129 mm
Hĺbka: 78 mm
Varianty: 158
ASK 81.4Primárne men. prúd: 400 ... 2000 A
Primárny vodič Ø: max 55 mm
Primárne pas 1: 80 x 10 mm
Primárne pas 2: 60 x 30 mm
Primárne pas 3: 2 x 60 x 10 mm
Šírka: 120 mm
Výška: 123,5 mm
Hĺbka: 58 mm
Primárny vodič Ø: max 55 mm
Primárne pas 1: 80 x 10 mm
Primárne pas 2: 60 x 30 mm
Primárne pas 3: 2 x 60 x 10 mm
Šírka: 120 mm
Výška: 123,5 mm
Hĺbka: 58 mm
Varianty: 16
ASR 14.3Primárne men. prúd: 50 ... 150 A
Primárny vodič Ø: max 14 mm
Šírka: 45 mm
Výška: 65 mm
Hĺbka: 30 mm
Primárny vodič Ø: max 14 mm
Šírka: 45 mm
Výška: 65 mm
Hĺbka: 30 mm
Varianty: 53
ASR 20.3Primárne men. prúd: 60 ... 300 A
Primárny vodič Ø: max 21 mm
Šírka: 45 mm
Výška: 65 mm
Hĺbka: 30 mm
Primárny vodič Ø: max 21 mm
Šírka: 45 mm
Výška: 65 mm
Hĺbka: 30 mm
Varianty: 28
ASR 21.3Primárne men. prúd: 100 ... 500 A
Primárny vodič Ø: max 22,8 mm
Šírka: 49,5 mm
Výška: 65 mm
Hĺbka: 35 mm
Primárny vodič Ø: max 22,8 mm
Šírka: 49,5 mm
Výška: 65 mm
Hĺbka: 35 mm
Mohlo by vás zaujímať
Podujatia
03.10.2023 - 04.10.2023
2. ročník elektrotechnickej výstavy Volty.cz
Na výstavisku Černá louka v Ostrave sa uskutoční 2. ročník úspešnej elektrotechnickej výstavy Volty.cz.Opäť sa môžete tešiť na náš stánok GHV Trading, budete...
10.10.2023 - 12.10.2023
XII. Celoštátne stretnutie projektantov a konštruktérov elektrotechniky, elektrotechnikov, energetikov, pracovníkov MaR a pracovníkov elektroinštalačných firiem a elektroúdržby Slovenskej republiky
Pozývame...
Akčné produkty
15.09.2023 - 15.10.2023
Získajte slevu 15% na kamery nové rady ECO a MINI
Termokamery rady ECO a MINI majú za cieľ nahradit klasické bezkontaktné teplomery. Tak prečo nemít za podobnou cenu priamo termokameru?
01.09.2023 - 29.12.2023
* Skúšačka Fluke 150/VDE za cenu nižšieho modelu Fluke T130/VDE* Multimetre Fluke 116 a Fluke 117, kliešťový multimeter Fluke 325 a skúšačka T6-600 za zvýhodnenú cenu* Tester inštalácií Fluke 1662, Fluke...
Novinky
11.09.2023 - 29.03.2024
Spoločnosť Bender predstavuje štvorkanálový monitor reziduálnych prúdov revolučnej konštrukcie RCMS410: šírka prístroja je iba 18 mm a chýbajúci displej nahrádza vstavaná NFC komunikácia. Monitor RCMS410...
19.06.2023
Vážení zákazníci, společnost Fluke Corporation zjistila bezpečnostní problém týkající se plochých kabelů FLUKE‑17XX, napěťových měřicích kabelů, 3 fáze + N vyrobených od dubna 2021 do listopadu 2021 včetně...
Odborné články
16.09.2023
Optimálne riešenie riadenia indukčných záťaží je problémom takmer v každej inštalácii, snáď s výnimkou bytových. Môže ísť o rôzne aplikácie - napríklad pohony pásových vedení, ventilátory a ventilačné...
01.08.2023
Konštruktéri sa takmer každý deň zaoberajú spínacími prvkami pre odporové a induktívne záťaže. Čelia výzve vybrať správny spínací prvok, ktorý je dimenzovaný na požadovaný výkon spínacieho zariadenia....
