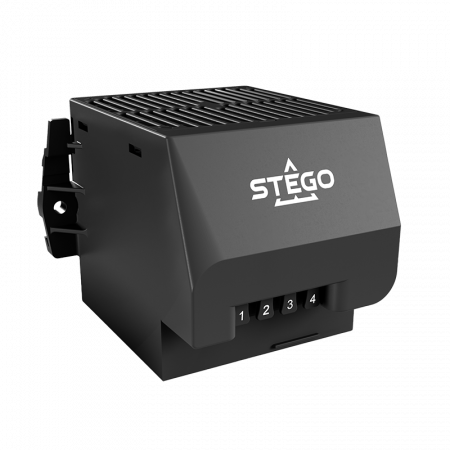

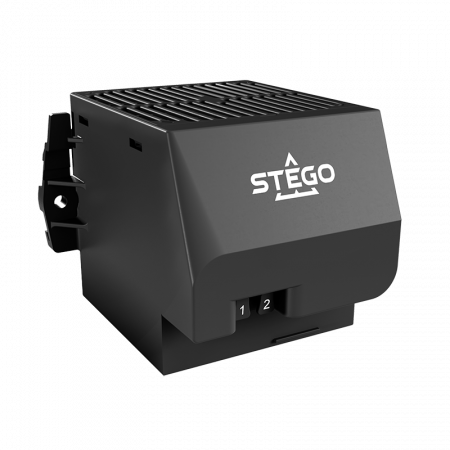

CSL 028 - Výhrevné teleso s ventilátorom (nové)
Vykurovací výkon: 250 a 400 W
Kompaktné vykurovacie teleso s ventilátorom na rovnomerné rozloženie teploty a ochranu proti kondenzácii v rozvádzačoch.
Napätie: 120 V, 230 V AC
Pripojenie: Push-In, 2-pólové alebo 4-pólové

Varianty k produktu CSL 028 - Výhrevné teleso s ventilátorom (nové) (10)

Napájení: 230 V AC, 50/60 Hz; Tolerance napětí: 208–253 V
Spínací proud: 9 A; Doporučené předjištění: 16 A

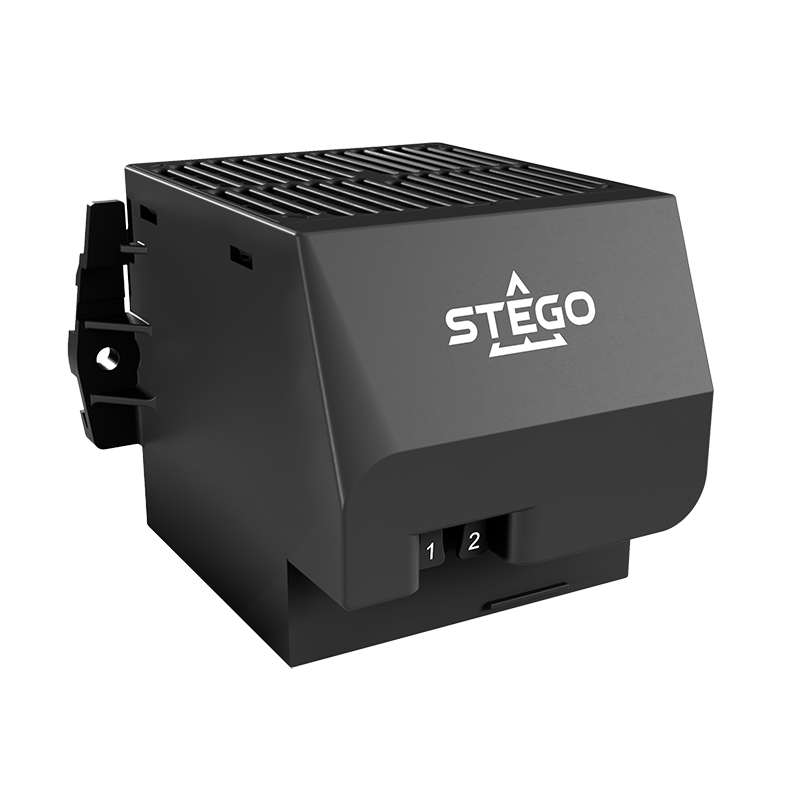

Připojení: 2-pólová tlaková svorkovnice
Montáž: DIN lišta 35 mm nebo pomocí šroubů; Montážní poloha: svislá nebo boční; výstup teplého vzduchu nesmí směřovat dolů

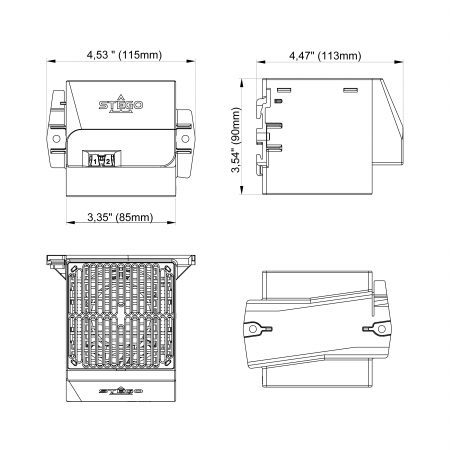

Rozměry: 90 × 115 × 115 mm; Hmotnost: 500 g
Stupeň krytí: IP20; Třída ochrany: II; Provozní teplota: −45 až +70 °C
Kryt: černý plast dle UL94 V-0; Životnost: >40 000 h
Certifikace: VDE, UL (E234324)

Napájení: 230 V AC, 50/60 Hz; Tolerance napětí: 208–253 V
Spínací proud: 9 A; Doporučené předjištění: 16 A
Připojení: 2-pólová tlaková svorkovnice
Montáž: DIN lišta 35 mm nebo pomocí šroubů; Montážní poloha: svislá nebo boční; výstup teplého vzduchu nesmí směřovat dolů
Rozměry: 90 × 115 × 115 mm; Hmotnost: 500 g
Stupeň krytí: IP20; Třída ochrany: II; Provozní teplota: −45 až +70 °C
Kryt: černý plast dle UL94 V-0; Životnost: >40 000 h
Certifikace: VDE, UL (E234324)

Napájení: 230 V AC, 50/60 Hz; Tolerance napětí: 208–253 V
Spínací proud: 9 A; Doporučené předjištění: 16 A

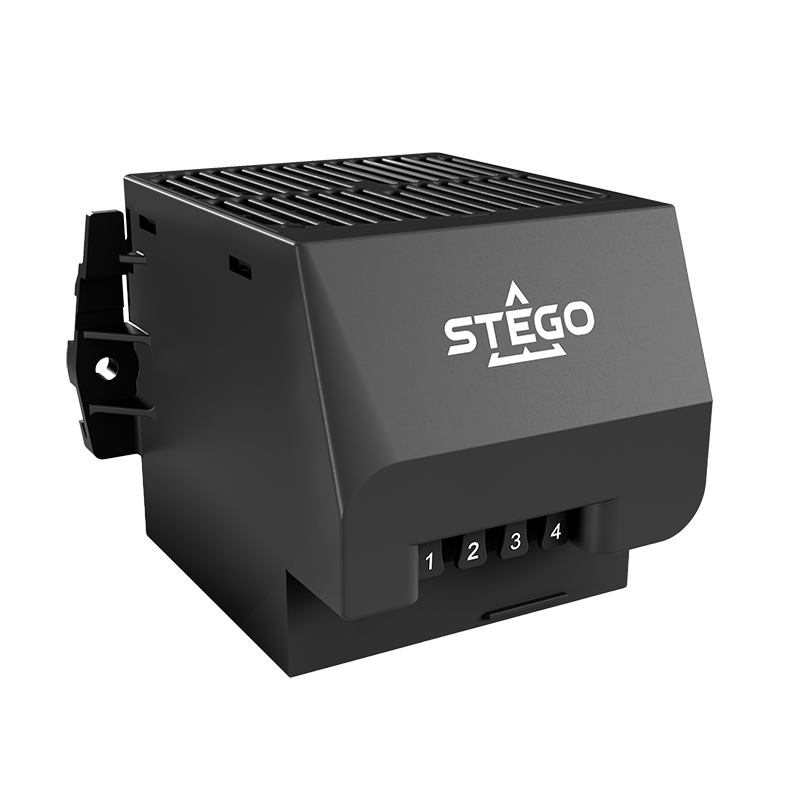

Připojení: 4-pólová tlaková svorkovnice; topení a ventilátor připojeny samostatně
Montáž: DIN lišta 35 mm nebo pomocí šroubů; Montážní poloha: svislá nebo boční; výstup teplého vzduchu nesmí směřovat dolů
Rozměry: 90 × 115 × 115 mm; Hmotnost: 500 g
Stupeň krytí: IP20; Třída ochrany: II; Provozní teplota: −45 až +70 °C
Kryt: černý plast dle UL94 V-0; Životnost: >40 000 h
Certifikace: VDE, UL (E234324)

Napájení: 120 V AC, 50/60 Hz; Tolerance napětí: 108–132 V
Spínací proud: 6 A; Doporučené předjištění: 10 A
Připojení: 2-pólová tlaková svorkovnice
Montáž: DIN lišta 35 mm nebo pomocí šroubů; Montážní poloha: svislá nebo boční; výstup teplého vzduchu nesmí směřovat dolů
Rozměry: 90 × 115 × 115 mm; Hmotnost: 500 g
Stupeň krytí: IP20; Třída ochrany: II; Provozní teplota: −45 až +70 °C
Kryt: černý plast dle UL94 V-0; Životnost: >40 000 h
Certifikace: VDE, UL (E234324)

Napájení: 230 V AC, 50/60 Hz; Tolerance napětí: 208–253 V
Spínací proud: 9 A; Doporučené předjištění: 16 A
Připojení: 4-pólová tlaková svorkovnice; topení a ventilátor připojeny samostatně
Montáž: DIN lišta 35 mm nebo pomocí šroubů; Montážní poloha: svislá nebo boční; výstup teplého vzduchu nesmí směřovat dolů
Rozměry: 90 × 115 × 115 mm; Hmotnost: 500 g
Stupeň krytí: IP20; Třída ochrany: II; Provozní teplota: −45 až +70 °C
Kryt: černý plast dle UL94 V-0; Životnost: >40 000 h
Certifikace: VDE, UL (E234324)

Napájení: 120 V AC, 50/60 Hz; Tolerance napětí: 108–132 V
Spínací proud: 9 A; Doporučené předjištění: 10 A
Připojení: 2-pólová tlaková svorkovnice
Montáž: DIN lišta 35 mm nebo pomocí šroubů; Montážní poloha: svislá nebo boční; výstup teplého vzduchu nesmí směřovat dolů
Rozměry: 90 × 115 × 115 mm; Hmotnost: 500 g
Stupeň krytí: IP20; Třída ochrany: II; Provozní teplota: −45 až +70 °C
Kryt: černý plast dle UL94 V-0; Životnost: >40 000 h
Certifikace: VDE, UL (E234324)

Napájení: 230 V AC, 50/60 Hz; Tolerance napětí: 207–253 V
Spínací proud: 15 A; Doporučené předjištění: 16 A
Připojení: 2-pólová tlaková svorkovnice
Montáž: DIN lišta 35 mm nebo pomocí šroubů; Montážní poloha: svislá nebo boční; výstup teplého vzduchu nesmí směřovat dolů
Rozměry: 90 × 115 × 115 mm; Hmotnost: 500 g
Stupeň krytí: IP20; Třída ochrany: II; Provozní teplota: −45 až +70 °C
Kryt: černý plast dle UL94 V-0; Životnost: >40 000 h
Certifikace: VDE, UL (E234324)

Napájení: 230 V AC, 50/60 Hz; Tolerance napětí: 208–253 V
Spínací proud: 15 A; Doporučené předjištění: 16 A
Připojení: 2-pólová tlaková svorkovnice
Montáž: DIN lišta 35 mm nebo pomocí šroubů; Montážní poloha: svislá nebo boční; výstup teplého vzduchu nesmí směřovat dolů
Rozměry: 90 × 115 × 115 mm; Hmotnost: 500 g
Stupeň krytí: IP20; Třída ochrany: II; Provozní teplota: −45 až +70 °C
Kryt: černý plast dle UL94 V-0; Životnost: >40 000 h
Certifikace: VDE, UL (E234324)

Napájení: 230 V AC, 50/60 Hz; Tolerance napětí: 208–253 V
Spínací proud: 15 A; Doporučené předjištění: 16 A
Připojení: 4-pólová tlaková svorkovnice; topení a ventilátor připojeny samostatně
Montáž: DIN lišta 35 mm nebo pomocí šroubů; Montážní poloha: svislá nebo boční; výstup teplého vzduchu nesmí směřovat dolů
Rozměry: 90 × 115 × 115 mm; Hmotnost: 500 g
Stupeň krytí: IP20; Třída ochrany: II; Provozní teplota: −45 až +70 °C
Kryt: černý plast dle UL94 V-0; Životnost: >40 000 h
Certifikace: VDE, UL (E234324)

Napájení: 230 V AC, 50/60 Hz; Tolerance napětí: 208–253 V
Spínací proud: 15 A; Doporučené předjištění: 16 A
Připojení: 4-pólová tlaková svorkovnice; topení a ventilátor připojeny samostatně
Montáž: DIN lišta 35 mm nebo pomocí šroubů; Montážní poloha: svislá nebo boční; výstup teplého vzduchu nesmí směřovat dolů
Rozměry: 90 × 115 × 115 mm; Hmotnost: 500 g
Stupeň krytí: IP20; Třída ochrany: II; Provozní teplota: −45 až +70 °C
Kryt: černý plast dle UL94 V-0; Životnost: >40 000 h
Certifikace: VDE, UL (E234324)
Popis produktu
Polovodičové vykurovacie teleso s ventilátorom CSL 028 zabezpečuje ochranu proti tvorbe kondenzácie a rovnomerné rozloženie teploty vo vnútri rozvádzačov a skríň s elektrickými alebo elektronickými komponentmi.
Nová generácia ponúka Push-In pripojenie, ktoré výrazne zjednodušuje a urýchľuje elektroinštaláciu. K dispozícii je 2-pólové alebo 4-pólové vyhotovenie; pri 4-pólovej variante možno vykurovací element a ventilátor pripojiť a riadiť samostatne.

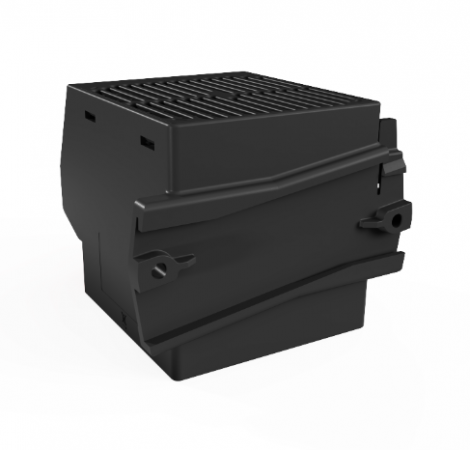

Integrovaný systém uchytenia umožňuje montáž na 35 mm DIN lištu aj montáž pomocou skrutiek, takže nie je potrebné vyberať samostatný variant vykurovacieho telesa podľa spôsobu montáže. Vykurovací element tvorí PTC termistor s teplotne obmedzujúcou charakteristikou. Konštrukcia "touchsafe" zároveň zvyšuje ochranu používateľa pred kontaktom s horúcimi časťami.
Montážna poloha: Vykurovacie teleso je možné inštalovať vo zvislej polohe alebo otočené o 90° na ľavú či pravú stranu. Montáž s výstupom teplého vzduchu smerom dole nie je dovolená.
Hlavné vlastnosti
- Push-In svorky na rýchle pripojenie
- 2-pólové alebo 4-pólové pripojenie
- pri 4-pólovom vyhotovení možnosť samostatného riadenia ventilátora a vykurovania
- montáž na DIN lištu aj pomocou skrutiek v jednom vyhotovení
- PTC vykurovací element s teplotne obmedzujúcou charakteristikou
- konštrukcia Touchsafe
- kompaktné rozmery 90 × 115 × 115 mm
- vykurovací výkon 250 alebo 400 W
- dlhá životnosť > 40 000 h
- prevádzkový rozsah −45 až +70 °C
Rozšírené informácie
Objednávacie údaje
| OBJ | Napětí | Výkon | Spínací proud | Připojení | Ochrana při poruše ventilátoru |
|---|---|---|---|---|---|
| 02831.0-00 | 230 V | 250 W | 9 A | 2-pólové | – |
| 02831.0-01 | 230 V | 250 W | 9 A | 4-pólové | – |
| 02831.0-02 | 230 V | 250 W | 9 A | 2-pólové | –* |
| 02831.0-03 | 230 V | 250 W | 9 A | 4-pólové | ano |
| 02831.9-00 | 120 V | 250 W | 6 A | 2-pólové | – |
| 02830.0-00 | 230 V | 400 W | 15 A | 2-pólové | – |
| 02830.0-01 | 230 V | 400 W | 15 A | 4-pólové | – |
| 02830.0-02 | 230 V | 400 W | 15 A | 2-pólové | ano |
| 02830.0-03 | 230 V | 400 W | 15 A | 4-pólové | –* |
| 02830.9-00 | 120 V | 400 W | 9 A | 2-pólové | – |
Usmerňovač vzduchu pre lepší rozvod tepla
| Objednací číslo | Rozměry 2 | Plast | Balení | Hmotnost |
| 252017 | 85 x 85 x 12 [mm] | podle UL94 V-0, černý | 1 kus | 35 g |
|---|---|---|---|---|
| 2 Rozměry celého usměrňovače | ||||
Príklad zapojenia
Technické parametre
Parametry
| Montáž na DIN lištu | |
|---|---|
| Montáž pomocou skrutiek | |
| Plastový ochr. kryt | |
| Stupeň krytia (IP) | IP20 |
| S ventilátorem | |
| S vestavěným termostatem | |
| Výbušné prostředí |
| Parameter | Hodnota |
|---|---|
| Typ | polovodičové vykurovacie teleso s ventilátorom |
| Vykurovací element | PTC termistor |
| Vykurovací výkon | 250 / 400 W pri okolitej teplote +20 °C |
| Prevádzkové napätie | 230 V AC; variantne 120 V AC |
| Frekvencia | 50/60 Hz |
| Pripojenie | Push-In svorky, 2-pólové alebo 4-pólové |
| Montáž | príchytka na DIN lištu + skrutkovacia príruba |
| Montážna poloha | zvislé prúdenie vzduchu, pripojenie dole |
| Kryt | čierny plast podľa UL94 V-0 |
| Rozmery | 90 × 115 × 115 mm |
| Hmotnosť | cca 500 g |
| Prevádzková teplota | −45 až +70 °C |
| Skladovacia teplota | −45 až +70 °C |
| Prevádzková / skladovacia vlhkosť | ≤ 90 % RV |
| Stupeň krytia | IP20 |
| Trieda ochrany | II |
| Životnosť | > 40 000 h |
| Príslušenstvo | usmerňovač vzduchu 252017 |
