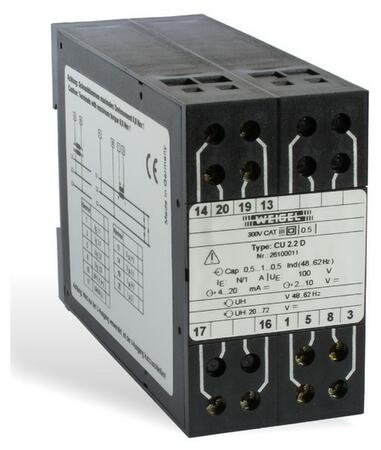

CU 2.2 D - Merací prevodník fázového uhlu
Merací prevodník fázového uhlu pre trojvodičovú trojfázovú sieť so symetrickou záťažou.
Dopyt na produktPorovnať
Popis produktu
Merací prevodník fázového uhlu, trojvodičová sieť, symetrická záťaž.
Rozšírené informácie
Použitie
Prevodníky CU 2.2 sú vyrobené na báze mikroprocesorovej technológie. Prevádzajú fázový uhol φ, t.j. uhol medzi striedavým napätím a striedavým prúdom na vnútený jednosmerný prúd a vnútené jednosmerné napätie. Tieto výstupné signály môžu byť indikované ukazovacím meracím prístrojom, ciachovaným v jednotkách meranej veličiny alebo môžu byť použité pre priemyselné meranie a reguláciu. Ak sa dodrží maximálna, poprípade minimálna povolená záťaž, môže byť pripojených aj niekoľko vyhodnocovacích prístrojov súčasne (ukazovací prístroj, regulátor, zapisovač atď.). Prístroje môžu byť umiestnené v mieste merania alebo vo vzdialených velínoch. Napájacie napätie sa privádza na samostatný vstup pomocného napájania. Vstup, výstup a pomocné napájanie sú vzájomne galvanicky oddelené. Výstupy sú odolné proti skratu a rozpojeniu. Prevodníky sú konštruované podľa najnovších bezpečnostných predpisov a sú skúšané proti rušeniu. Sú určené pre zabudovanie do elektrických strojov a rozvádzačov. Pritom je potrebné dodržovať príslušné bezpečnostné predpisy a ustanovenia.
Popis funkcie
Menič v prúdovej vetve a delič v napäťovej vetve sníma a upravuje vstupné signály. Tieto signály idú cez multiplexor do A/D prevodníka, kde sú prevedené na signály digitálne. Mikroprocesor digitálne signály vyhodnotí a vypočíta výstupnú hodnotu fázového uhlu v reálnom čase. Úmerne tejto hodnote generuje D/A prevodník analógový signál. Po galvanickom oddelení optickým členom je signál privedený na koncové stupne, ktoré ho zosilňujú na unifikovaný vnútený jednosmerný prúd a jednosmerné napätie. Upozornenie: Výstupy nesmú byť vzájomne prepojené. Ak nie je prítomná jedna alebo obe vstupné veličiny odpovedá hodnota výstupnému prúdu a napätiu cos φ = 1.
Funkčná schéma
Vstupné veličiny
| Vstupná veličina | sínusový striedavý prúd a sínusové striedavé napätie |
|---|---|
| Meraná veličina PE | fázový uhol φ účinník (trojfázová striedavá sieť, symetrická záťaž) |
| Meracie rozsahy | -37 ° ... 0 ... 37 ° odpovedá cos φ : kap 0,8...1...0,8 ind -60 ° ... 0 ... 60 ° odpovedá cos φ : kap 0,5...1...0,5 ind |
| Menovité vstupné napätie UEN | 65 V, 100 V, 110 V, 240 V, 400 V, 415 V, 440 V, 500 V |
| Menovitý vstupný prúd IEN | N/1 A, N/5 A |
| Prevádzkové napätie | max. 519 V |
| Povolené vybudenie rozsahu | 1,2 UEN alebo 1,5 IEN |
| Hranica preťažiteľnosti | 1,2 UEN, 1,6 IEN trvalo 2 UEN, 10 IEN max. po dobu 1 s |
| Kmitočtový rozsah | 48...62 Hz |
| Príkon | cca 25 mA - napäťový vstup I2x0,01 Ω - prúdový vstup |
Výstupné veličiny
| Prúdový výstup | |
| Výstupný prúd IA | vnútený jednosmerný prúd (0...20 mA) * |
|---|---|
| Menovitý prúd IAN | 0...20 mA alebo 4...20 mA 0...10 mA 0...5 mA |
| Výstupná záťaž RA | 0...10 V / IAN |
| Obmedzenie prúdu | na cca. 120 % koncovej hodnoty na cca. 100...140 % koncovej hodnoty (na vyžiadanie) |
| Napäťový výstup | |
| Výstupné napätie UA | vnútené jednosmerné napätie (0...10 V) * |
| Menovité napätie UAN | 0...10 V alebo 2...10 V |
| Výstupná záťaž RA | ≥ 4 kΩ |
| Chyba záťaže | ≤ 0,1 % pri zmene záťaže o 50 % |
| Zvyškové vlnenie | ≤ 1 %eff |
| Doba ustálenia | cca. ≤ 500 ms |
| Bipolárny výstup | |
| zvláštne prevedenie na vyžiadanie s napájaním H4 a H5 (napr. -20...0...20 mA) | |
* zvláštne prevedenie na vyžiadanie Ak bude použitý iba napäťový výstup, musí sa prúdový výstup skratovať. Vstup a výstupy sú galvanicky oddelené.
Príklady prevodných charakteristík
Pomocné napájanie
| Kód | Pomocné napájanie | Príkon |
| H4 | 20...100 V= alebo 15...70 V~ | < 3 VA |
|---|---|---|
| H5 | 90...357 V= alebo 65...253 V~ | < 4...7 VA |
Vstup, výstup a pomocné napájanie sú galvanicky oddelené.
Presnosť pri menovitých podmienkach
| Presnosť | |
| Presnosť | Trieda 0,5 (± 0,5 % z koncovej hodnoty) |
|---|---|
| Teplotný drift | ≤ 0,006 %/K (platí pre štandardné prevedenie a max. po dobu 1 roka) |
| Menovité podmienky | |
| Vstupné napätie | UEN ± 0,5 % |
| Účinník | cos φ=1 |
| Kmitočet | 50...60 Hz |
| Priebeh signálu | sínusový, činiteľ harmonického skreslenia ≤ 0,1 % |
| Pomocné napájanie | UHN ± 1 %, 48...62 Hz |
| Záťaž | 0,5 RA max ±1 % (prúd) 2 kΩ ±1 % (napätie) |
| Teplota okolia | 23 °C ± 1 K |
| Doba zahorenia | ≥ 5 min |
Medzné hodnoty ovplyvňujúcich veličín
| Klimatické vlastnosti | klimatická trieda 3, podľa VDE/VDI 3540 |
|---|---|
| Rozsah pracovných teplôt | -10...55 °C |
| Rozsah skladovacích teplôt | -25...65 °C |
| Relatávna vlhkosť vzduchu | ≤75 % ročný priemer, bez orosenia |
Predpisy a normy
| DIN EN 60 529 |
|---|
| DIN EN 60 688 |
| DIN EN 61 715 |
| DIN EN 61 010-1 |
| DIN EN 61 326-1 |
| VDE/VDI 3540 list 2 |
Zvláštne prevedenie
| Vstupné veličiny | |
| Merací rozsah | na vyžiadanie v rozsahu od -180 °... 0 ... +180 ° odpovedá cos φ: ind (dodávka) -1...1...-1 kap (odber) |
|---|---|
| Menovitý prúd IEN | iný než štandardní, v rozsahu od 0 .... (0,5 A ... IEN ...5 A) |
| Menovité napätie UEN | iné než štandardné, v rozsahu od 0 .... (50 V ... UEN ... 519 V) |
| Kmitočtový rozsah | na vyžiadanie |
| Výstupné veličiny | |
| Obmedzenie výstupného prúdu | na 100...140% koncovej hodnoty |
Schémy pripojenia (vstup)
Obsadenie svoriek
| Schéma | Svorka | Funkcia |
 |
1 | IE L1 prúdový vstup |
|---|---|---|
| 3 | IE L1 prúdový vstup | |
| 5 | UE L2 napäťový vstup | |
| 8 | UE L3 napäťový vstup | |
| 13 | UA (+) napäťový výstup | |
| 14 | UA (-) napäťový výstup | |
| 16 | UH L1 (+) vstup pomocného napájania | |
| 17 | UH N (-) vstup pomocného napájania | |
| 19 | IA (+) prúdový výstup | |
| 20 | IA (-) prúdový výstup | |
| Čísla svoriek odpovedajú údajom v schémach pripojenia (podľa DIN 43 807) | ||
Rozmerový náčrtok
Rozmery sú uvedené v milimetrochTechnické parametre
| Konštrukčné prevedenie púzdra | púzdro so západkou pre montáž na nosnú lištu 35 mm (DIN EN 560 715) |
|---|---|
| Materiál púzdra | ABS/PC čierny, so zhášacími prísadami podľa UL 94 V-0 |
| Pripojovacie svorky | skrutkové svorky |
| Prierezy pripojovacích vodičov | max. ≤ 4 mm2 |
| Stupeň krytia | IP 40 púzdro, IP 20 svorky |
| Skúšobné napätie | 2210 V všetky obvody proti púzdru 3536 V merací obvod prúdu a pomocné napájanie proti výstupu 1330 V prúdy vzájomne a proti napätiam |
| Pracovné napätie | 300 V (sieťové napätie fáza-nula) |
| Trieda ochrany | II |
| Kategória prepätia | CAT III |
| Stupeň znečistenia | 2 |
| Rozmery š × v × d | 45×80×115 mm |
| Hmotnosť | cca. 0,27 kg |
