Archivné

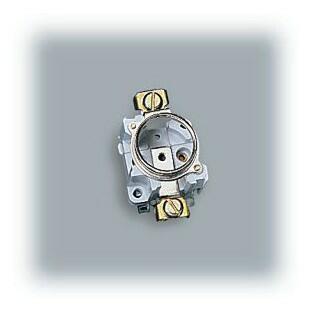

D poistkové spodky pre montáž na DIN-lištu

Tento produkt už nie je v našej ponuke!
Ako náhradu môžete použiť produkty z kategórie: Poistkové spodky.

Dostupnosť: Predaj ukončený
ChatDopyt na produkt
PorovnáníPorovnať
Radek Odložilík
Radek Odložilík
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA a prípojnicových systémov Wöhner.

Popis produktu

Tento produkt už nie je v našej ponuke!
Ako náhradu môžete použiť produkty z kategórie: Poistkové spodky.

  • DIN 49510, DIN 49511
  • 1-pólové alebo 3-pólové prevedenie
  • DII do 25 A / 500 V
  • DIII do 63 A / 690 V~ / 600 V=
  • Pre poistkové vložky DIN 49515, DIN 49367 (viď samostatný prehľad)
  • Pre distančné krúžky so závitom DIN 49516 (viď samostatný prehľad)

Rozšírené informácie

Poistkové spodky - montáž na DIN lištu

Obj. čísloZávitMenovitý prúd
[A]
Menovité napätie
[V]
PrevedeniePripojenie [mm2]RozmeryPoznámka
01567.000 E27 25 500 1-pólový 1,5-6 Rozmer 01567.000 Pripojenie vodiča vpredu
01568.000 E33 63 690 AC 1-pólový 2,5-16 Rozmer 01568.000
01917.000 E27 25 500 1-pólový 1,5-6 Rozmer 01917.000 Pripojenie vodiča zozadu
01979.000 E33 63 690 AC 1-pólový 2,5-16 Rozmer 01979.000
01005.000 E27 25 500 1-pólový 1,5-6 Rozmer 01005.000 Vhodné pre hrebeňovú zbernicu, vstupná svorka - skrutka, výstupná svorka - strmeňová
01006.000 E33 63 690 AC 1-pólový 2,5-16 Rozmer 01006.000
01571.000 E27 25 500 3-pólový 1,5-6 Rozmer 01571.000 S krytom
01572.000 E33 63 690 AC 3-pólový 2,5-16 Rozmer 01572.000

Poistkové spodky - montáž na podložku

Obj. čísloZávitMenovitý prúd
[A]
Menovité napätie
[V]
PrevedeniePripojenie [mm2]RozmeryPoznámka
01559.000 E27 25 500 1-pólový 1,5-6 Rozmer 01559.000 Pripojenie zpredu
01021.000 E27 25 500 3-pólový 1,5-6 Rozmer 01021.000 S krytom
01022.000 E33 63 690 AC 3-pólový 2,5-16 Rozmer 01022.000

Prichytenie vstupného a výstupného vodiča (hrebeňové zbernice) pomocou

  • DII - strmeňovej svorky (1,5-6 mm2), Md 3 Nm
  • DIII - strmeňovej svorky (2,5-16 mm2), Md 4 Nm

Príslušenstvo

Obj. čísloPopisRozteč [mm]
01080.000 kryt D poistkových spodkov E27 41,5
01082.000 kryt D poistkových spodkov E33 50,0
01945.000 kryt D poistkových spodkov E27 52,5
01081.000 kryt D poistkových spodkov E33 52,5
