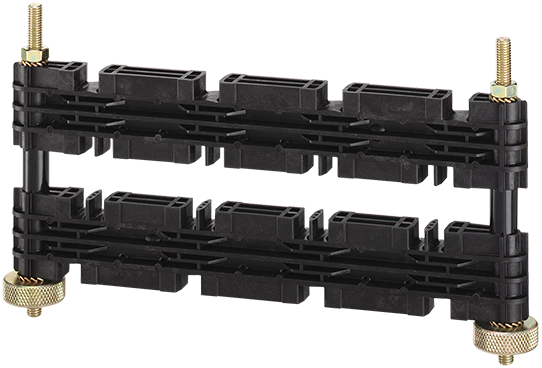

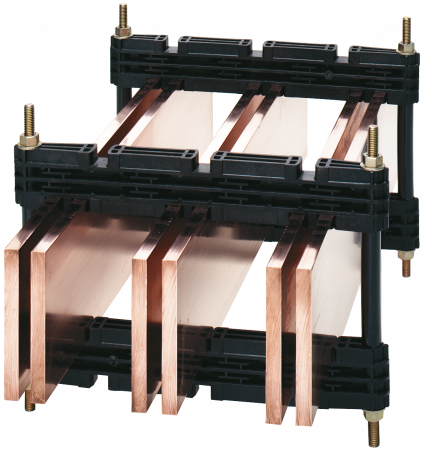

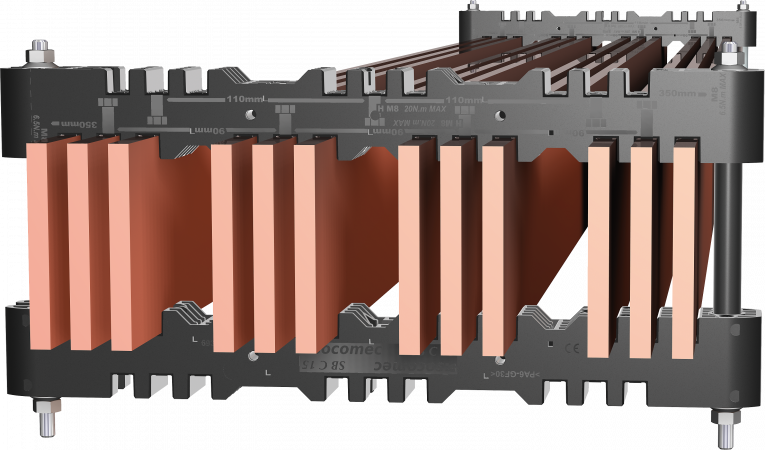

Držiaky zvislých prípojníc Socomec SB C
Univerzálny držiak s možnosťou prevedenia 3 alebo až 4 pólového zapojenia.
Izolačné držiaky zberníc SB C sú určené na vertikálne uloženie medených zberníc v rozvádzači, kde zabezpečujú ich mechanické upevnenie a zachytenie elektrodynamických síl pri skratu až do 120 kA.
Dopyt na produktPorovnať
Varianty k produktu Držiaky zvislých prípojníc Socomec SB C (15)

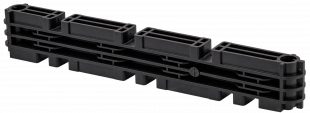

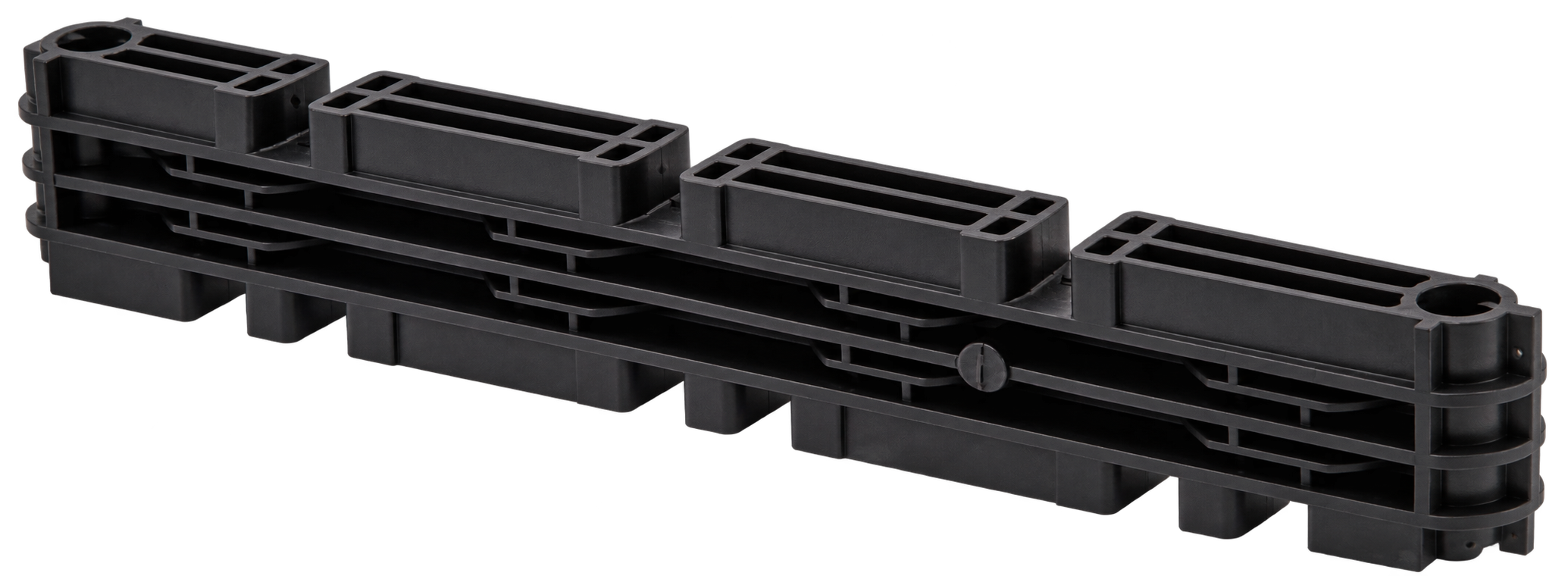

Fázová rozteč 75 mm, upevňovací rozteč 250 mm
Pro kompletní set držáku přípojnic je nutné objednat 2x 5024 6300 a příslušnou sadu vzpěr 5020 2xxx dle výšky pásoviny.
Pro kompletní set držáku přípojnic je nutné objednat 2x 5024 6500 a příslušnou sadu vzpěr 5020 2xxx dle výšky pásoviny.
Pro kompletní set držáku přípojnic je nutné objednat 2x 5024 6400 a příslušnou sadu vzpěr 5020 20xx dle výšky pásoviny.
Pro kompletní set držáku přípojnic je nutné objednat 2x 5024 6600 a příslušnou sadu vzpěr 5020 20xx dle výšky pásoviny.
Pro kompletní set držáku přípojnic je nutné objednat 2x 5024 4501 a příslušnou sadu vzpěr 5020 2xxx dle výšky pásoviny.
Pro kompletní set držáku přípojnic je nutné objednat 1x 50248300 a příslušnou sadu vzpěr 5020 2xxx dle výšky pásoviny.
Pro kompletní set držáku přípojnic je nutné objednat 2x 50248400 a příslušnou sadu vzpěr 5020 2xxx dle výšky pásoviny.
Pro kompletní set držáku přípojnic je nutné objednat 1x 5024 7300 a příslušnou sadu vzpěr 5020 2xxx dle výšky pásoviny.
Pro kompletní set držáku přípojnic je nutné objednat 1x 5024 7400 a příslušnou sadu vzpěr 5020 2xxx dle výšky pásoviny.
Pro kompletní set držáku přípojnic je nutné objednat 1x 5024 5300 a příslušnou sadu vzpěr 5020 2xxx dle výšky pásoviny.
Pro kompletní set držáku přípojnic je nutné objednat 1x 5024 5500 a příslušnou sadu vzpěr 5020 2xxx dle výšky pásoviny.
Voliteľné príslušenstvo k Držiaky zvislých prípojníc Socomec SB C
Popis produktu
Rad SB C je systém izolačných držiakov na zvislé uloženie prípojníc s pevnou fázovou roztečou v rozvádzačoch nízkeho napätia. Držiaky sa skladajú zo samostatných izolačných prvkov, dištančných súprav a montážnych profilov, ktoré spoločne umožňujú vytvoriť robustný prípojnicový systém až do menovitých prúdov zodpovedajúcich skratovému prúdu 120 kA.
Držiaky SB C sú vyrobené z vysoko odolného termoplastu vystuženého sklenenými vláknami. Materiál je elektricky izolačný a v kombinácii s pevným fázovým rozstupom uľahčuje dodržanie požadovaných vzduchových vzdialeností a povrchových dráh medzi fázami aj voči zemi, čím obmedzuje potrebu ďalších izolačných prvkov. Podklady výrobcu vychádzajú z noriem IEC 61439-1 a IEC 60865-1, ktoré sú na Slovensku zavedené ako STN EN IEC 61439-1 a STN EN 60865-1. Pri hotovom výkonovom rozvádzači sa konštrukčné overenie vykonáva aj podľa STN EN IEC 61439-2. Deklarované vlastnosti držiakov pritom nenahrádzajú overenie kompletnej zostavy rozvádzača.
Hlavné výhody
Izolačný materiál
Držiaky SB C sú vyrobené z termoplastu vystuženého sklenenými vláknami, čo zabezpečuje vysokú mechanickú pevnosť a spoľahlivú elektrickú izoláciu medzi prípojnicami.
Vysoká odolnosť pri skrate
Konštrukcia držiakov umožňuje zostaviť prípojnicový systém s odolnosťou voči skratovým prúdom až 120 kA pri zachovaní predpísaných izolačných vzdialeností podľa IEC 61439-1.
Jednoduchá montáž
Pre celý rad držiakov SB C s pevnou fázovou roztečou postačuje jediný typ dištančnej súpravy, čo zjednodušuje návrh aj montáž. Väčšina spojov je realizovaná skrutkami M8, čo uľahčuje montáž a zabezpečuje pevnosť celej sústavy.
Široký sortiment
K dispozícii sú vyhotovenia SB C 10, SB C 15, SB C 20 a SB C 30, v 3-pólovom aj 4-pólovom vyhotovení, pre rôzne fázové rozteče (60 – 185 mm) a rôzny počet a šírku prípojníc na fázu.
Oblasti použitia
Zvislé prípojnicové systémy v rozvádzačoch nn (napájacie a distribučné prípojnice).
Hlavné rozvodné rozvádzače s vysokými skratovými prúdmi, kde je potrebná mechanická odolnosť prípojníc.
Aplikácie, pri ktorých sa vyžaduje pevná fázová rozteč a dodržanie izolačných vzdialeností podľa IEC 61439-1.
Rozšírené informácie
Typy držiakov
SB C 10
Pre 3-pólové a 4-pólové sústavy s fázovou roztečou 60 – 90 mm, prípojnice s hrúbkou 5 alebo 10 mm, jedna alebo dve prípojnice na fázu.
SB C 15
Pre 3-pólové a 4-pólové sústavy s fázovou roztečou 90 – 110 mm, prípojnice s hrúbkou 10 mm, až tri prípojnice na fázu.
SB C 20
Pre 3-pólové a 4-pólové sústavy s fázovou roztečou 90 – 110 mm, prípojnice s hrúbkou 10 mm, dve prípojnice na fázu.
SB C 30
Pre 3-pólové a 4-pólové sústavy s fázovou roztečou 130 – 185 mm, prípojnice s hrúbkou 10 mm, až tri prípojnice na fázu.
Skratová odolnosť
Dodržaním maximálnej vzdialenosti medzi dvoma držiakmi v danej konfigurácii je zabezpečené, že sústava odolá uvedeným hodnotám špičkového a efektívneho skratového prúdu (Icc), spravidla až 120 kA. Pri týchto medzných hodnotách môže dôjsť k deformácii medených prípojníc, ktorá je však podľa normy IEC 61439-1 prípustná, pokiaľ nedôjde k porušeniu izolačných vzdialeností.
Samostatný držiak
Použitie:
Na zostavenie kompletného držiaka prípojníc dodržte uvedené objednávacie násobky a objednajte jednu montážnu súpravu podľa výšky prípojnice.
| Typ držiaka prípojníc |
Počet pólov |
Počet prípojníc na fázu |
Hrúbka | Fázový rozstup |
Upevňovací rozstup |
Objednávací násobok |
Samostatný držiak Obj. číslo |
|---|---|---|---|---|---|---|---|
| SB C 10 | 3 P | 1 … 2 | 5 | 75 | 250 | 2 | 50246300 |
| 1 | 10 | ||||||
| 4 P | 1 … 2 | 5 | 60 | 50246500 | |||
| 1 | 65 | ||||||
| 3 P | 1 | 10 | 75 | 50246400 | |||
| 2 | 90 | ||||||
| 4 P | 1 … 2 | 350 | 50246600 | ||||
| SB C 15 | 3 P | 1 … 3 | 110 | 50244501 | |||
| 4 P | 90 | ||||||
| SB C 20 | 3 P | 1 … 4 | 5 | 110 | 1 | 50248300 | |
| 4 P | 90 | 50248400 | |||||
| 3 P | 1 … 3 | 10 | 110 | 50247300 | |||
| 4 P | 90 | 50247400 | |||||
| SB C 30 | 3 P | 1 … 3 | 185 | 525 | 50245300 | ||
| 4 P | 130 | 50245500 |
Montážna súprava pre držiak
Použitie:

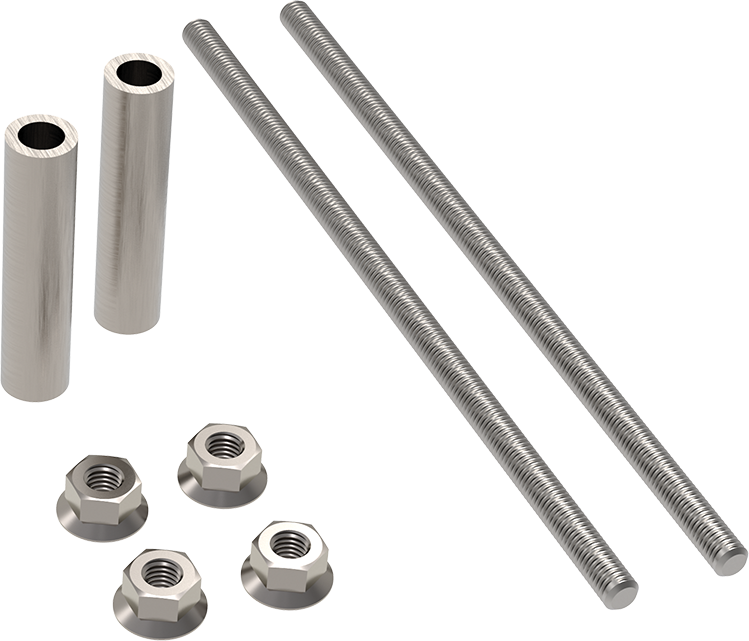

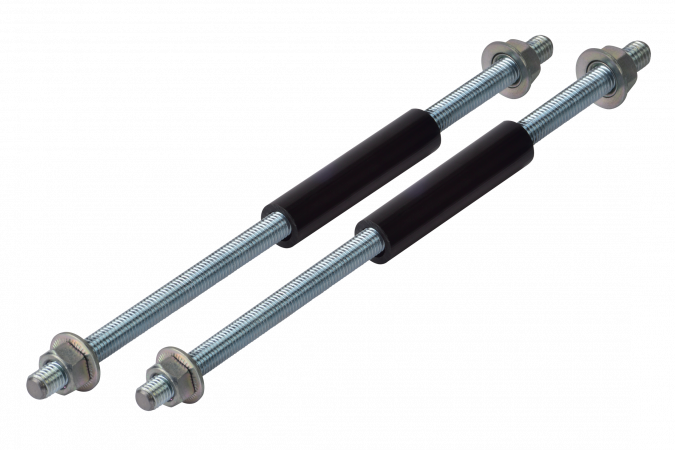

Montážna súprava obsahuje dve závitové tyče, dve izolačné rozperky skrátené podľa výšky prípojnice a štyri matice.
| Výška prípojnice (mm) | Objednávacie číslo |
|---|---|
| 25 | 50202025 |
| 30 | 50202030 |
| 32 | 50202032 |
| 40 | 50202040 |
| 50 | 50202050 |
| 60 | 50202060 |
| 63 | 50202063 |
| 80 | 50202080 |
| 100 | 50202100 |
| 125 | 50202125 |
| 160 | 50202160 |
| 200 | 50202200 |
Súbory na stiahnutie
