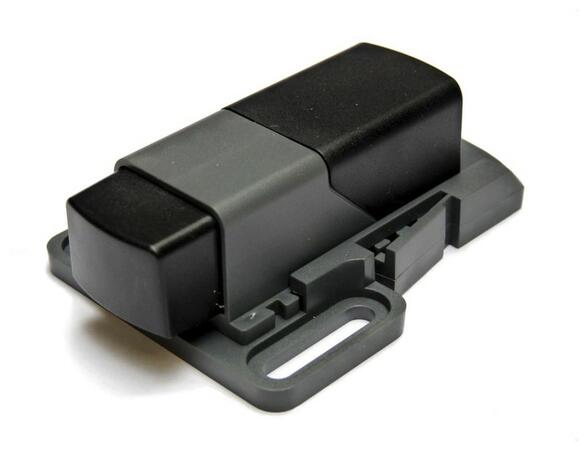

DS 013 - Dverný spínač

Dverný spínač je určený k sledovaniu polohy dverí v skrini rozvádzača.
Cena 21,95 EUR
26,34 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (3)
ChatDopyt na produkt
PorovnáníPorovnať
Patrik Popela
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie Peltier a spínacích prvkov Schlegel

Varianty k produktu DS 013 - Dverný spínač (3)

GHV - velké G
Dverný spínač s prepínacím kontaktom
DS 013-CO
Typ: 1x přepínací kontakt (CO); Propojení: lanko, pevný vodič (drát) 0,75mm2 až 1mm2
Maximální napětí: AC 250 V, 50/60Hz; Maximální spínaný proud: 8 (1,5) A; Montáž: šrouby (M5)
Rozměry: 87x64x30mm; Hmotnost: 50g; Stupeň krytí: IP20; Kryt: plast podle UL94 V-0
Barva: šedá/černá; Schválení: VDE, EAC a UL v řízení.
OBJ: 01350.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
21,95 EUR/ks
26,34 EUR s DPH
Porovnání
+-
Košík
GHV - velké G
Dverný spínač s rozpínacím kontaktom
DS 013-NC
Typ: 1x rozpínací kontakt (NC); Propojení: lanko, pevný vodič (drát) 0,75mm2 až 1,5mm2
Maximální napětí: AC 250 V, 50/60Hz; Maximální spínaný proud: 8 (1,5) A; Montáž: šrouby (M5)
Rozměry: 87x64x30mm; Hmotnost: 50g; Stupeň krytí: IP20; Kryt: plast podle UL94 V-0
Barva: šedá/černá; Schválení: VDE, EAC a UL v řízení.
OBJ: 01351.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
21,95 EUR/ks
26,34 EUR s DPH
Porovnání
+-
Košík
GHV - velké G
Dvený spínač so spínacím kontaktom
DS 013-NO
Typ: 1x spínací kontakt (NO); Propojení: lanko, pevný vodič (drát) 0,75mm2 až 1,5mm2
Maximální napětí: AC 250 V, 50/60Hz; Maximální spínaný proud: 8 (1,5) A; Montáž: šrouby (M5)
Rozměry: 87x64x30mm; Hmotnost: 50g; Stupeň krytí: IP20; Kryt: plast podle UL94 V-0
Barva: šedá/černá; Schválení: VDE, EAC a UL v řízení.
OBJ: 01352.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
21,95 EUR/ks
26,34 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Dverný spínač slúži k sledovaniu polohy dverí skriní rozvádzačov s vysokou spínacou schopnosťou. Je dostupný v troch variantách podľa použitého typu kontaktu:

  • spínací kontakt (NC) - napr. zopnutie svetla v rozvádzači pri jeho otvorení
  • rozpínací kontakt (NO) - napr. aktivácia ventilátora pri zatvorení dverí rozvádzača
  • prepínací kontakt (CO) - slúži ako spínací aj rozpínací kontakt
Spínač je opatrený posuvným mechanizmom, ktorý je nastaviteľný v rozsahu 35mm bez použitia náradia. Jednoduché a rýhle umiestnenie v rôznych typoch skrini.
Spínací zdvih samotného spínača je 8 mm.

Rozšírené informácie

Max. spínací výkon 250 V AC, 8 (1,5) A
Životnosť VDE: > 10.000 zopnutí
UL: > 6.000 zopnutí
Pripojenie 4 - pólová dvojitá tlaková svorka, uťahovací moment max. 0,5 Nm
Montáž skrutky
Kryt plast podľa UL94 V-O, šedý/čierny
Rozmery 87 x 64 x 30 mm
Hmotnosť cca 50 g
Montážna poloha ľubovoľná
Prevádzková / Skladovacia teplota -20 a +85 °C (-4 až 185 °F)
Prevádzková / Skladovacia vlhkosť max. 90 % RV (nekondenzujúca)
Stupeň krytia IP 20
Schválenie EAC, VDE, UL v riadení
Objednacie číslo Typ kontaktu Pripojenie
01350.0-00 prepínač (CO) lanko, pevný vodič (drôt) 0,75mm2 až 1 mm2
01351.0-00 vypínač (NC) lanko, pevný vodič (drôt) 0,75mm2 až 1,5 mm2
01352.0-00 spínač (NO) lanko, pevný vodič (drôt) 0,75mm2 až 1,5 mm2

Schéma dverného spínača

Schéma DS 013

Schéma pripojenia

Schéma připojení DS 013

Súbory na stiahnutie

Katalógový list
Katalógový list
Zobrazit ikonaDownload ikona
