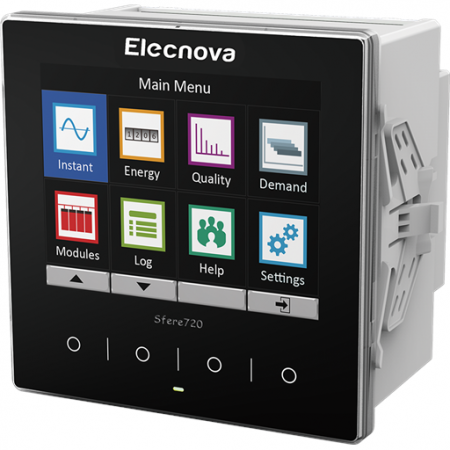

Sfere720 - Multifunkčný analyzátor kvality siete

Multifunkčný panelový analyzátor kvality elektrickej energie na monitorovanie kvality napájaní v priemyslových aplikáciách.

Multifunkčný analyzátor kvality elektrickej energie Sfere720 na monitorovanie kvality napájania pre priemyslové 3-fázové AC aplikácie. Meranie v triede presnosti 0,2S. Prístroj meria parametre ako sú napätie a prúdy, výkony a energie, ale tiež hodnoty kvality ako sú THD a jednotlivé harmonické až do 63. harmonickej, nevyváženosť sústavy, faktor výkyvu, K-faktor a ďalšie. Prístroj je vybavený 3,5” TFT farebným displejom, modulárna konštrukcia umožňuje pripojenie dodatočných 15 modulov, spĺňa IP65.
Dostupnosť: Skladom v GHV
Zvoľte variantu (1)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Jaroš
Ing. Jan Jaroš
Technicko-obchodný špecialista multifunkčných meracích prístrojov, vypínačov a automatických prepínačov SOCOMEC a splietaných medenných vodičou COREX.

Varianty k produktu Sfere720 - Multifunkčný analyzátor kvality siete (1)

Analyzátor sítě, Modbus RTU, s grafickým rozhraním Analyzátor siete
Analyzátor siete
Analyzátor sítě, Modbus RTU, s grafickým rozhraním
Analyzátor sítě do panelu, přesnost 0,2%; Napájecí napětí=80..270VAC,100..350VDC; Měření napětí: 400VAC L-N (690 VAC L-L)
Měření proudu nepřímé x/5A nebo x/1A;
Rozměr rámečku: 96x96 mm;
Modbus 485/RTU; 1x impulsní výstup, 2x relé výstup (AC250/5A, DC30/5A), 1x digitální vstup;
Možnost rozšíření o další moduly (komunikace, vstupy/výstupy, paměť,...).
OBJ: SF.Sfere720
Záruka: 12 m.
Skladom v GHV
skladom 2 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

Voliteľné príslušenstvo k Sfere720 - Multifunkčný analyzátor kvality siete

Elecnova Sfere720 - modul FM1
Príslušenstvo Sfere720
Přídavný modul 2x AC digitální vstup
Modul 2x AC digitální vstup (ON:140-270VAC, OFF:<110VAC).
Obecné podmínky použití rozšiřujících modulů:
- maximálně možno osadit 2 moduly na jeden rozšiřující interface SFERE720.
- maximálně možno použít 4 moduly na jeden přístroj.
- možno použít pouze 1 modul komunikace.
OBJ: SF.FM1
Záruka: 12 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

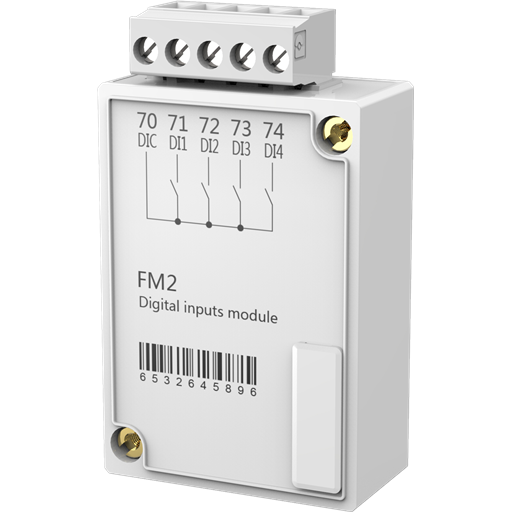

Elecnova Sfere720 - modul FM2
Príslušenstvo Sfere720
Přídavný modul 4x DC digitální vstup
Modul 4x AC digitální vstup (např. čítací vstupy - min. délka impulsu 5ms, max. 100Hz).
Obecné podmínky použití rozšiřujících modulů:
- maximálně možno osadit 2 moduly na jeden rozšiřující interface SFERE720.
- maximálně možno použít 4 moduly na jeden přístroj.
- možno použít pouze 1 modul komunikace.
OBJ: SF.FM2
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Elecnova Sfere720 - modul FM3
Príslušenstvo Sfere720
Přídavný modul 2x relé výstup
Modul 2x relé výstup (AC250V/5A, DC30V/5A).
Obecné podmínky použití rozšiřujících modulů:
- maximálně možno osadit 2 moduly na jeden rozšiřující interface SFERE720.
- maximálně možno použít 4 moduly na jeden přístroj.
- možno použít pouze 1 modul komunikace.
OBJ: SF.FM3
Záruka: 12 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

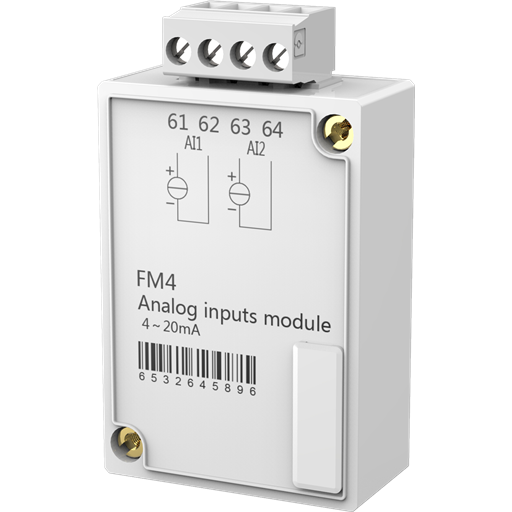

Elecnova Sfere720 - modul FM4
Príslušenstvo Sfere720
Přídavný modul 2x analogový vstup - mA
Modul 2x analogový vstup (0-24mA, přesnost 0,5%).
Obecné podmínky použití rozšiřujících modulů:
- maximálně možno osadit 2 moduly na jeden rozšiřující interface SFERE720.
- maximálně možno použít 4 moduly na jeden přístroj.
- možno použít pouze 1 modul komunikace.
OBJ: SF.FM4
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

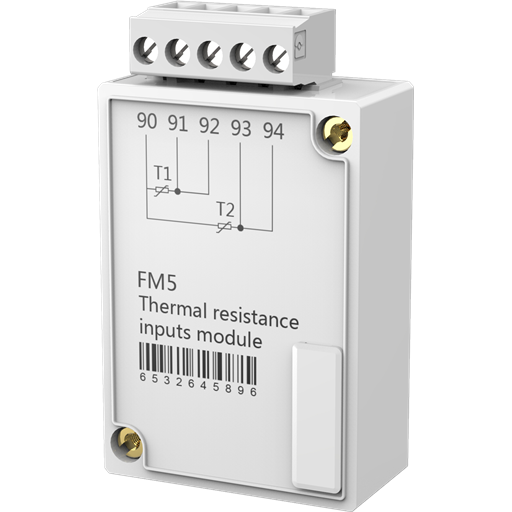

Elecnova Sfere720 - modul FM5
Príslušenstvo Sfere720
Přídavný modul 2x analogový vstup - PT100
Modul 2x analogový vstup - PT100(-200~600°C), přesnost 1%.
Obecné podmínky použití rozšiřujících modulů:
- maximálně možno osadit 2 moduly na jeden rozšiřující interface SFERE720.
- maximálně možno použít 4 moduly na jeden přístroj.
- možno použít pouze 1 modul komunikace.
OBJ: SF.FM5
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

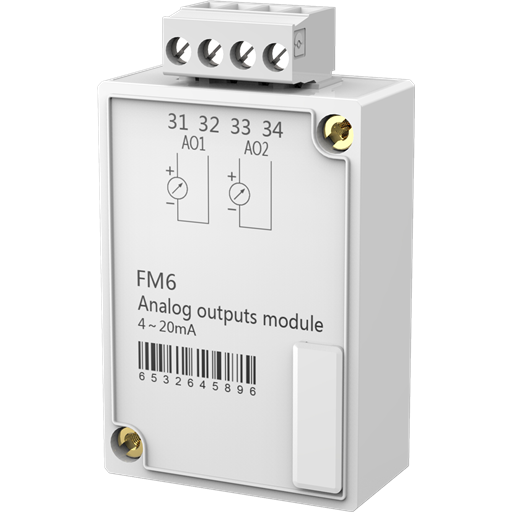

Elecnova Sfere720 - modul FM6
Príslušenstvo Sfere720
Přídavný modul 2x analogový výstup
Modul 2x analogový výstup (0-20/4-20/4-12-20mA).
Obecné podmínky použití rozšiřujících modulů:
- maximálně možno osadit 2 moduly na jeden rozšiřující interface SFERE720.
- maximálně možno použít 4 moduly na jeden přístroj.
- možno použít pouze 1 modul komunikace.
OBJ: SF.FM6
Záruka: 12 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

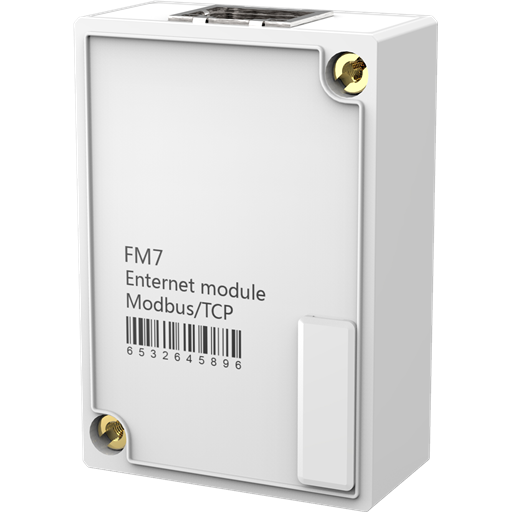

Elecnova Sfere720 - modul FM7
Príslušenstvo Sfere720
Přídavný modul Ethernet
Modul Ethernet, Modbus TCP.
Obecné podmínky použití rozšiřujících modulů:
- maximálně možno osadit 2 moduly na jeden rozšiřující interface SFERE720.
- maximálně možno použít 4 moduly na jeden přístroj.
- možno použít pouze 1 modul komunikace.
OBJ: SF.FM7
Záruka: 12 m.
Skladom v GHV
skladom 2 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

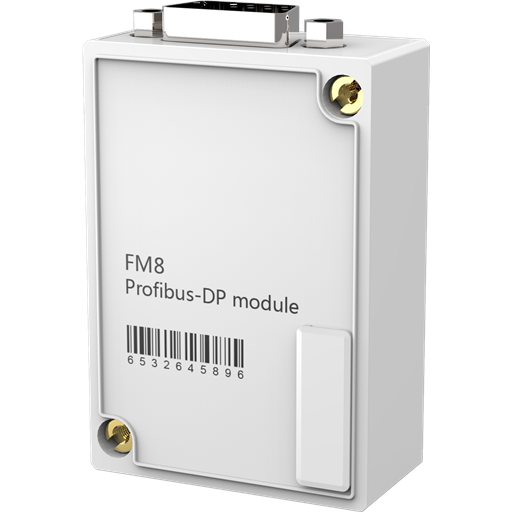

Elecnova Sfere720 - modul FM8
Príslušenstvo Sfere720
Přídavný modul Profibus
Modul Profibus-DP DPV0/DPV1, 9.6 - 3000 kbps.
Obecné podmínky použití rozšiřujících modulů:
- maximálně možno osadit 2 moduly na jeden rozšiřující interface SFERE720.
- maximálně možno použít 4 moduly na jeden přístroj.
- možno použít pouze 1 modul komunikace.
OBJ: SF.FM8
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Elecnova Sfere720 - modul FM9
Príslušenstvo Sfere720
Přídavný modul WiFi
Modul WiFi, 802.11 b/g/n. WiFi mode server. Modbus TCP.
Obecné podmínky použití rozšiřujících modulů:
- maximálně možno osadit 2 moduly na jeden rozšiřující interface SFERE720.
- maximálně možno použít 4 moduly na jeden přístroj.
- možno použít pouze 1 modul komunikace.
OBJ: SF.FM9
Záruka: 12 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

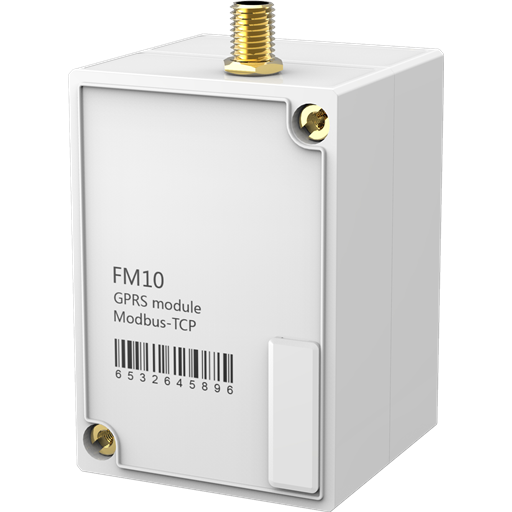

Elecnova Sfere720 - modul FM10
Príslušenstvo Sfere720
Přídavný modul GPRS
Modul GPRS, 850/900/1800/1900MHz.
Modbus TCP / SMS (text).
Externí anténa.
Obecné podmínky použití rozšiřujících modulů:
- maximálně možno osadit 2 moduly na jeden rozšiřující interface SFERE720.
- maximálně možno použít 4 moduly na jeden přístroj.
- možno použít pouze 1 modul komunikace.
OBJ: SF.FM10
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

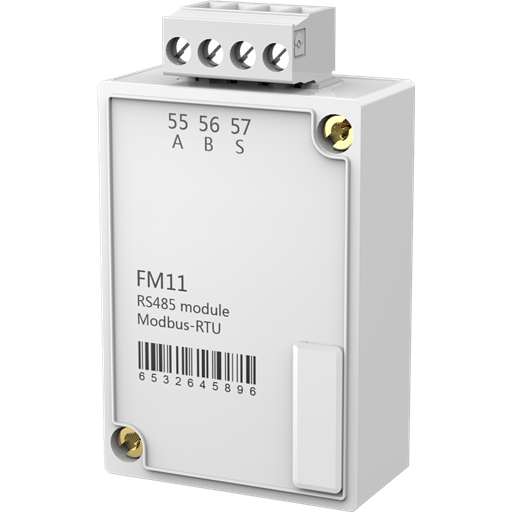

Elecnova Sfere720 - modul FM11
Príslušenstvo Sfere720
Přídavný modul Modbus RTU
Modul komunikace Modbus RS485/RTU.
Obecné podmínky použití rozšiřujících modulů:
- maximálně možno osadit 2 moduly na jeden rozšiřující interface SFERE720.
- maximálně možno použít 4 moduly na jeden přístroj.
- možno použít pouze 1 modul komunikace.
OBJ: SF.FM11
Záruka: 12 m.
Skladom v GHV
skladom 3 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

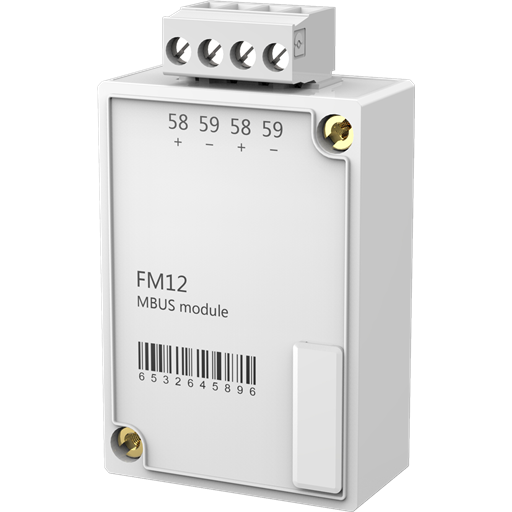

Elecnova Sfere720 - modul FM12
Príslušenstvo Sfere720
Přídavný modul M-Bus
Modul komunikace M-Bus (1200 - 9600 bps).
Obecné podmínky použití rozšiřujících modulů:
- maximálně možno osadit 2 moduly na jeden rozšiřující interface SFERE720.
- maximálně možno použít 4 moduly na jeden přístroj.
- možno použít pouze 1 modul komunikace.
OBJ: SF.FM12
Záruka: 12 m.
Skladom v GHV
skladom 2 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

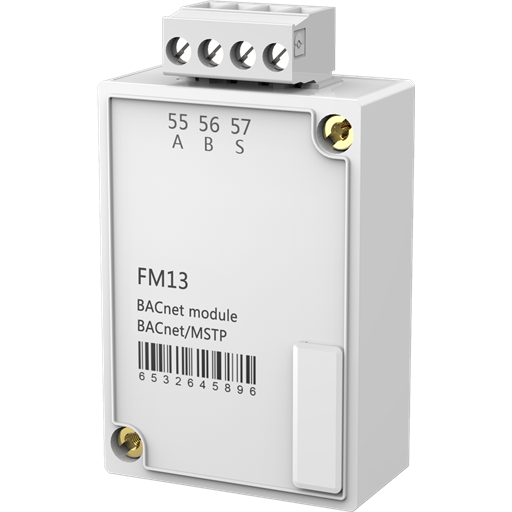

Elecnova Sfere720 - modul FM13
Príslušenstvo Sfere720
Přídavný modul Bacnet - RS485
Modul komunikace Bacnet - RS485.
Obecné podmínky použití rozšiřujících modulů:
- maximálně možno osadit 2 moduly na jeden rozšiřující interface SFERE720.
- maximálně možno použít 4 moduly na jeden přístroj.
- možno použít pouze 1 modul komunikace.
OBJ: SF.FM13
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

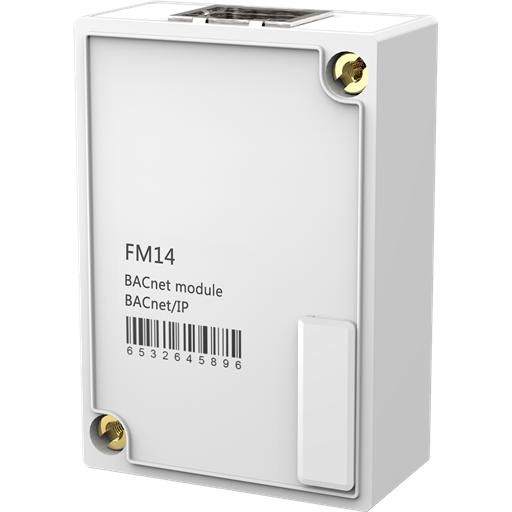

Elecnova Sfere720 - modul FM14
Príslušenstvo Sfere720
Přídavný modul Bacnet - TCP-IP
Modul komunikace Bacnet - TCP.
Obecné podmínky použití rozšiřujících modulů:
- maximálně možno osadit 2 moduly na jeden rozšiřující interface SFERE720.
- maximálně možno použít 4 moduly na jeden přístroj.
- možno použít pouze 1 modul komunikace.
OBJ: SF.FM14
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

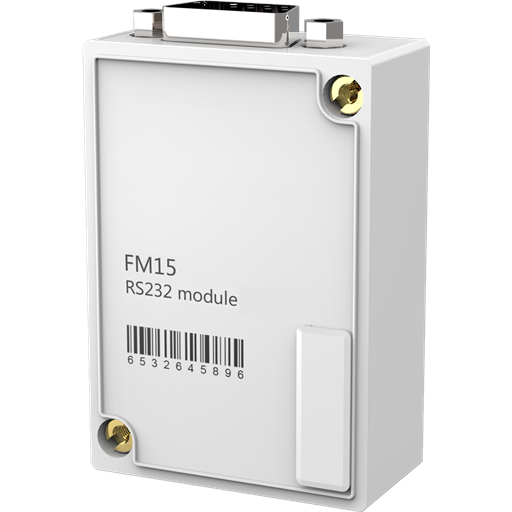

Elecnova Sfere720 - modul FM15
Príslušenstvo Sfere720
Přídavný modul Modbus-RTU/RS232
Modul komunikace Moodbus přes RS232.
Obecné podmínky použití rozšiřujících modulů:
- maximálně možno osadit 2 moduly na jeden rozšiřující interface SFERE720.
- maximálně možno použít 4 moduly na jeden přístroj.
- možno použít pouze 1 modul komunikace.
OBJ: SF.FM15
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

  • Trieda presnosti podľa IEC 62053-22: 0,2S
  • Pracovný rozsah teplôt -10...+60°C

Merané veličiny

  • Fázové napätie UL1, UL2, UL3
  • Združené napätie UL1L2, UL2L3, UL3L1
  • Fázové prúdy I1, I2, I3
  • Kmitočet
  • Výkon pre každú fázu P, Q, S
  • Činný výkon P1, P2, P3
  • Jalový výkon Q1, Q2, Q3
  • Zdanlivý výkon S1, S2, S3
  • Účinník
  • Činná energia import EP+
  • Činná energia export EP-
  • Jalová energia import EQ+
  • Jalová energia export EQ-
  • Harmonické skreslenie THDU pre napätie %
  • Harmonické skreslenie THDI pre prúd %
  • Harmonické zložky napätia RMS-U (1.-63.) %
  • Harmonické zložky prúdu RMS-I (1.-63.) %
  • Napäťová nesymetria v %
  • Prúdová nesymetria v %

Prídavné moduly

  • FM1 - 2x AC digitálne vstupy
  • FM2 - 4x digitálne vstupy
  • FM3 - 2x relé výstupy
  • FM4 - 2x analógové vstupy [mA]
  • FM5 - 2x analógové vstupy [PT100]
  • FM6 - 2x analógové výstupy [mA]
  • FM7 - Ethernet: Modbus/TCP
  • FM8 - DB9, Profibus-DP
  • FM9 - Wifi: Modbus/TCP
  • FM10 - GPRS: Modbus/TCP, SMS
  • FM11 - RS485, Mudbus-RTU
  • FM12 - Komunikačný protokol M-Bus
  • FM13 - Komunikačný protokol BACnet/MSTP
  • FM14 - Komunikačný protokol BACnet/IP
  • FM15 - RS232, Modbus-RTU

Sfere720 odpovedá normám:

  • STN EN 61010-1 ed. 2
    Bezpečnostné požiadavky na elektrické, meracie, riadiace a laboratórne zariadenia Časť 1: Všeobecné požiadavky
  • STN EN 62053-22
    Vybavenie na meranie elektrickej energie (AC) - Zvláštne požiadavky Časť 22: Striedavé statické činné eletromery (triedy 0,2 S a 0,5 S)
  • STN EN IEC 62053-23 ed.2
    Vybavenie na meranie elektrickej energie - Zvláštne požiadavky Časť 23: Statické elektromery pre jalovú energiu (triedy 2 a 3)
  • STN EN IEC 61000-3-2 ed.5
    Elektromagnetická kompatibilita (EMC) Časť 3-2: Medze - Medze pre emisie prúdu harmonických (zariadenie so vstupným fázovým prúdom <= 16 A)
  • STN EN 61000-4 ed.2; STN EN IEC 61000-4-3 ed.4; STN EN 61000-4-4 ed.3; STN EN 61000-4-5 ed.3; STN EN 61000-4-6 ed.4; STN EN 61000-4-8 ed.2; STN EN IEC 61000-4-11 ed.3
    Elektromagnetická kompatibilita (EMC):
    Časť 4-2: Skúšobná a meracia technika -  Elektrostatický výboj - Skúška odolnosti
    Část 4-3: Skúšobná a meracia technika - Vyžarované vysokofrekvenčné elektromagnetické pole - Skúška odolnosti
    Část 4-4: Skúšobná a meracia technika - Rýchle elektrické prechodné javy/ skupiny impulzov - Skúška odolnosti
    Část 4-5: Skúšobná a meracia technika - Rázový impulz - Skúška odolnosti
    Část 4-6: Skúšobná a meracia technika - Odolnosť voči rušeniam šíreným vedením, indukovaným vysokofrekvenčnými poľami
    Časť 4-8: Skúšobná a meracia technika - Magnetické pole sieťového kmitočtu - Skúška odolnosti
    Část 4-11: Skúšobná a meracia technika - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia - Skúška odolnosti pre zariadenia so vstupným fázovým prúdom až do 16 A

Videa

Elecnova Sfere720 - Multifunkčný analyzátor kvality siete
(YouTube, 27.05.2022)

Súbory na stiahnutie

Katalógový list
Katalógový list
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
EPLAN Sfere720
(ZIP, 162 kB)
Zobrazit ikonaDownload ikona

Mohlo by vás zaujímať

Podujatia

20.12.2024 - 12.01.2025
Vážení zákazníci a partneri, blíži sa najkrajšie obdobie roka, a preto by sme Vám radi poďakovali za Vašu dôveru, spoluprácu a podporu v roku 2024. Vďaka Vám bol tento rok plný úspechov a inšpirácie....

Akčné produkty

Akčná ponuka meracích prístrojov FLUKE do 31.12.2024
01.11.2024 - 31.12.2024
Digitálne multimetre Fluke 115 a Fluke 117 v sete s puzdrom a magnetickým držiakom a za zvýhodnenú cenu modely Fluke 87V/E2K, Fluke 279/FC a multimeter do výbušného prostredia Fluke 28 IIEx Kliešťové...
Akční nabídka měřicích přístrojů CHAUVIN ARNOUX do 31.12.2024
01.11.2024 - 31.12.2024
Analyzátory kvality siete C.A 8345,  C.A 8336, C.A 8331 a a záznamníky kvality siete PEL 103 a PEL113 za výhodnú cenu a s bohatým príslušenstvom zdarma, Testery izolácie 5000 V C.A 6505 a C.A 6547 -...

Novinky

Fluke 283 FC - Multimeter pre solárne aplikácie
18.10.2024
Fluke 283 FC dopĺňa najvyšší rad multimetrov Fluke o model určený najmä pre solárne aplikácie. Najvyššia bezpečnostná trieda CAT IV/1000 V, CAT III/1500 V.
Multifunkčný tester elektrických inštalácií Fluke 1674 FC
13.09.2024
Multifunkční tester elektrických instalací 1674 FC, nabízí barevný dotykový displej a napájení pomocí Lio-on baterie. Měří izolační odpory, malé odpory a propojení, impedanci smyčky, vnitřní odpor sítě,...

Odborné články

Inovácia regulátorov nabíjania Bender pre AC nabíjacie stanice
02.12.2024
Spoločnosť Bender, popredný svetový výrobca prístrojov pre elektrickú bezpečnosť v elektromobilite, rozširuje svoje portfólio regulátorov nabíjania pre AC nabíjacie stanice.
Záznamníky a analyzátory kvality elektrickej energie Chauvin Arnoux
20.11.2024
V tomto článku představíme aktualizovanou řadu záznamníků a přenosných analyzátorů kvality elektrické energie ze sortimentu firmy Chauvin Arnoux.
