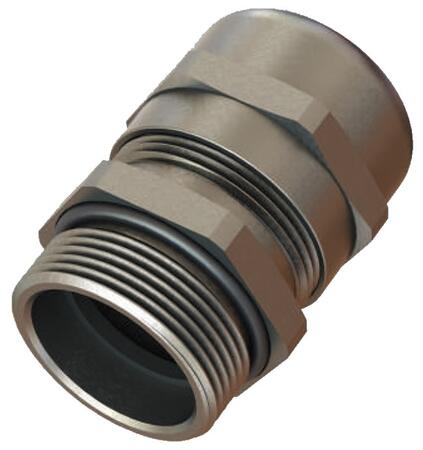

EMC 3 - Poniklovaná kabelová vývodka s závitem
Popis produktu
Speciální kabelová průchodka pro dodržení standardu na EMC (elektromagnetickou kompatibilitu).
Kabelové vývodky s metrickýmm závitem jsou určeny pro upevnění kabelů a vodičů s nutnosti utažení maticí.
Velikosti závitů:
- M12x1,5 až M63x1,5
Výhody
- Standard na EMC
- Vysoký stupeň krytí IP66/IP68
- Široký upínací rozsah
- Pevná konstrukce
- Možnost výměny vnitřní vložky
- Jednoduchá instalace a demontáž
Rozšírené informácie
Obecné technické údaje
Materiál | Poniklovaná mosaz |
---|---|
Těsnící O-kroužek | NBR |
Montážní poloha | variabilní |
Typ závitu | - metrický dle EN 60423 |
Odolnost proti ohni | V2 - dle UL94 |
Stupeň krytí | IP68 - 5 bar po dobu 30 min. |
Pracovní teplota | trvale: -20 až +100 °C špičkově: -40 až +150 °C |
Schválení |
VDE File no. 40039349 dle DIN EN 62444 |
Příslušenství (zvlášť objednat) | - EMC matice bez límce - pro utažení EMC vývodky - Zaslepovací hříbky - pro zaslepení vývodky |
Rozměry EMC3 vývodky s metrickým závitem
Kompletní rozměry kabelové vývodky si lze stáhnout v katalogovém listě, který naleznete v sekci "Ke stažení".
Velikosti EMC3 vývodek s metrickým závitem
Velikost | Upínací rozsah Ø [mm] |
Rozsah krytí EMC Ø [mm] |
Délka závitu TL [mm] |
Velikost SW Cap [mm] |
Výška H [mm] |
Objednací číslo |
M12x1,5 | 3,0 - 6,5 | 2,5 - 4,5 | 6,0 | 14 | 24,0 | BMEM-ES |
---|---|---|---|---|---|---|
M16x1,5 | 5,0 - 10,0 | 4,0 - 8,0 | 7,0 | 20 | 32,0 | BMEM-E1 |
M20x1,5 | 6,0 - 12,0 | 5,0 - 10,0 | 8,0 | 22 | 29,5 | BMEM-E2 |
M25x1,5 | 11,0 - 17,0 | 9,5 - 15,0 | 8,0 | 27 | 33,5 | BMEM-E3 |
M32x1,5 | 15,0 - 21,0 | 13,5 - 19,0 | 8,0 | 34 | 38,0 | BMEM-E4 |
M40x1,5 | 19,0 - 28,0 | 17,0 - 25,0 | 9,0 | 43 | 48,0 | BMEM-E5 |
M50x1,5 | 27,0 - 38,0 | 25,0 - 32,0 | 9,0 | 58 | 56,0 | BMEM-E6 |
M63x1,5 | 34,0 - 44,0 | 31,0 - 41,0 | 14,0 | 68 | 59,5 | BMEM-E7 |
Technické parametre
Parametry
Základné rozdelenie | Vývodky s EMC kompatibilitou |
---|---|
Príslušenstvo | Ne |
Materiál | Kov |
