EMC - Poniklovaná kabelová vývodka se západkou

Varianty k produktu EMC - Poniklovaná kabelová vývodka se západkou (1)
Popis produktu

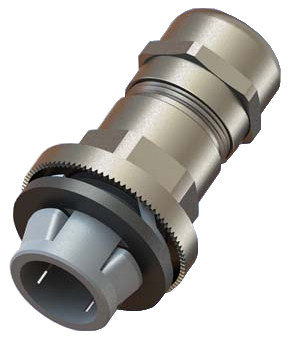

Speciální kabelová průchodka pro dodržení standardu na EMC (elektromagnetickou kompatibilitu).
Poniklované mosazné kabelové průchodky se západkou jsou určeny pro rychlou montáž bez nutnosti utažení maticí.
Výhody
- Standard na EMC
- Vysoký stupeň krytí IP66/IP68
- Snadná demontáž
- Pevná konstrukce
- Jednoduchá a rychlá instalace
Instalace
Montáž se provádí zasunutím kabelové průchodky do předem vyvrtaném otvoru. Ujistěte se, že je těsnění správně umístěno na vnější straně skříně a že otvor je bez otřepů. Po jejím vložení ji utáhněte otočením ve směru hodinových ručiček. Po-té už stačí provléci kabel a otočením hlavice kabel utáhnut.
Demontáž
Před demontáží odstraňte z průchodky všechny kabely, jinak hrozí poškození jejich izolace. Demontáž se provádí pomocí demontážního nástroje, který se nasadí na západku průchodky a zatlačením na demontážní nástroj se jednotlivé západky zasunou do vnitřní části průchodky. Tím lze průchodku celou vyjmout z předvrtaného otvoru.
Rozšírené informácie
Obecné technické údaje
Materiál | poniklovaná mosaz |
---|---|
Provedení | elektromagneticky kompatibilní (EMC) |
Těsnící kroužek | chloroplen CR |
Montážní poloha | variabilní |
Tloušťka stěny | 0,5 - 4,0 mm |
Odolnost proti ohni | V2 - dle UL94 |
Stupeň krytí | IP66 / IP68 - 5 bar po dobu 30 min. |
Pracovní teplota | trvale: -20 až +100 °C špičkově: -30 až +150 °C |
Schválení | UV File no. SERCOVAM RES 107 572 dle UL 514B vyrobeno dle DIN EN 62444/50262 |
Příslušenství (zvlášť objednat) | - nástroj pro demontáž (standardně je dodáván jeden nástroj na balení) - Vložky s více kruhovými otvroy - Vložky s plochým otvorem - Zaslepovací hříbky - pro zaslepení vývodky |
Vývodky se západkou jsou určeny pro tloušťku stěny - E [mm]: 0,5 - 4,0. |
Velikost průchodky
Velikost | Upínací rozsah Ø [mm] |
Hloubka SL [mm] |
Velikost klíče SW [mm] |
Výška těla H [mm] |
Objednací číslo |
|||
Ø 20 | 6,0 - 12,0 | 9,0 | 22,0 | 50,5 | BMEOS-E2S(T) | |||
---|---|---|---|---|---|---|---|---|
Pro tloušťku stěny - E [mm]: 0,5 - 4,0 |
Rozměry průchodky BMEOS
Nástroj pro demontáž
Velikost | Objednací číslo | ID Ø [mm] | Výška H [mm] | Balení |
Rozměry nástroje |
Ø 20 | BEX-20 | 20,0 | 13,0 | 10 | ![]() |
---|
Technické parametre
Parametry
Základné rozdelenie | Vývodky s EMC kompatibilitou |
---|---|
Príslušenstvo | |
Materiál | Kov |
