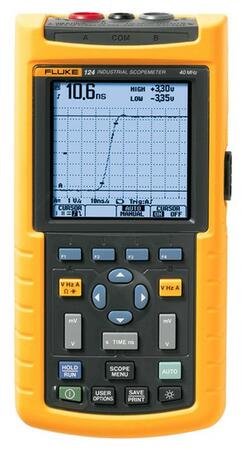

Fluke 124 - Scopemeter
Prenosný batériový osciloskop
Prenosný batériový osciloskop (scopmeter) so šírkou pásma 40 MHz.
Dostupnosť: Predaj ukončený
Náhradné produkty
Dopyt na produktPorovnať
Ing. Jan Kančo
Vedúci predajnej skupiny meracie a testovacie prístroje FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, KPS, MICSIG a ostatné.
Nahradené produktmi
Varianty: 2
Fluke 124BDigitálny prenosný osciloskopPrenosný batériový osciloskop (scopemeter) so šírkou pásma 40 MHz a dvoma kanálmi vybavený bezdrôtovým rozhraním pre komunikáciu so systémom Fluke Connect
Popis produktu
- Univerzálny dvojkanálový prístroj (osciloskop, multimeter a data logger) pre priemyslovú diagnostiku
- Digitálny 20 MHz osciloskop, režim Connect-and-ViewTM zaisťuje dokonalú stabilitu i pri zapnutí prístroja a zmene meracích podmienok (napr. pri spínaní motoru a riadiacich signálov)
- Dva TRMS multimetry so zobrazením 5000 číslic umožňujú merať 26 prevažne elektrických veličín
- Data logger so záznamovým režimom TrendPlotTM umožňuje ukladanie prechodových javov príp. MIN/MAX/AVG hodnôt po dobu 16 dní
- Tienené meracie šňúry pre osciloskop a meranie prepojenia a odporu
- Akumulátor NiMH umožňuje prevádzku až 7 hodín
- Opticky izolované rozhranie RS232
- SW FlukeViewTM zaisťuje prenos nameraných veličín do PC a ich ďalšie spracovanie
- CAT III / 600 V
- Nárazuvzdorné, kompaktné puzdro
- 3-ročná záruka
Technické parametre
Parametry
| Typ | Digitální |
|---|---|
| Zobrazenie | LCD |
| Šírka pásma | 40 MHz |
| Počet vstupov | 2 |
| Izolované vstupy |  Ne |
| Vzorkovacia rýchlosť | 25 MS/s |
| Opakované deje | 1,25 GS/s |
| Vertikálne rozlíšenie | 8 Bit |
| Citlivosť vstupu / dílek | 5 mV … 500 V |
| Časová základňa / dielik | 0,01 µs … 60 s |
| Multimeter |  Ano |
| Analýza zberníc - BUSHealth | Ne |
| Rozhranie NFC | Ne |
| Chod na batérie | Ano |
| El. bezpečnosť CAT | 3 |
| Poznámka | Veľkosť pamäti 512 vzoriek. |
| Max. reálna vzorkovacia frekvencia | 25 MS/s |
|---|---|
| Max. ekvivalentná vzorkovacia frekvencia | 1,25 GS/s |
| Vstupná citlivosť | 5 mV...500 V/div |
| Rozsah časovej základne | 10 ns...1 min/div |
| Indikácia zmeny v elektrickom obvode | 40 ns |
| Max. dĺžka záznamu v režime scoperekord | 512 min/max bodov/vstup |
| Osciloskopická měření | 26 automatických + kurzory |
| Špecifikácia multimetra - kanál A a B (pri meraných veličinách sú uvádzané meracie rozsahy): | |
| Jednosmerné napätie | 0,5, 5, 50, 500,1250 V |
| Striedavé napätie RMS (AC a AC + DC) | 0,5, 5, 50, 500,1250 V |
| Špičkové hodnoty (MAX, MIN, MIN-MAX) | 0,5, 5, 50, 500,1250 V |
| Jednosmerný a striedavý prúd | viď. napäťové rozsahy (s prúdovým čidlom) |
| Frekvencia | 1 Hz...50 MHz |
| Činiteľ plnenia | 2...98 % |
| Šírka pulzu | 15 Hz...30 MHz |
| Crest factor (činiteľ výkyvu) | 1...10 |
| Decibely | 1 V (1 mW) |
| Teplota | 200 °C/div |
| Fazový posun signálu A voči B | 0...359 ° |
| Špecifikácia multimetra - iba kanál A: | |
| Odpor | 500 Ω...30 MΩ |
| Prepojenie | < 30 Ω |
| Test diód | 2,8 V |
| Kapacita | 50 nF...500 F |
| Všeobecná špecifikácia: | |
| Čiernobiely displej | 72×72 mm |
| Rozlíšenie | 240×240 pixelov |
| Napájanie | dobíjateľné NiMH 4,8 V |
| Elektrická bezpečnosť | EN 61010, CAT III/600 V - 2 |
| Hmotnosť | 1200 g |
| Rozmery | 232×115×50 mm |
