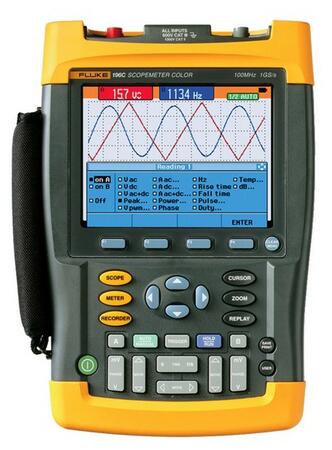

Fluke 196 - Scopemeter
Prenosný batériový osciloskop
Prenosný batériový osciloskop (scopmeter) s izolovanou architektúrou a šírkou pásma 100 MHz.
Dostupnosť: Predaj ukončený
Dopyt na produktPorovnať
Ing. Filip Dašek
Technicko-obchodný specialista testovacích a meracích prístrojov FLUKE, CHAUVIN ARNOUX, METRIX, MULTIMETRIX, AMPROBE, BEHA, MEGABRAS, HIKMICRO, MICSIG a ostatné.
Popis produktu
- Digitálny osciloskop 100 MHz
- Dva nezávislé izolované kanály až do 1000 V
- Modely s monochromatickým (196B) i farebným (196C) displejom
- Vzorkovanie v reálnom čase až 1 GS/s
- Rozlíšenie až 3000 bodov/kanál
- Digitálny dosvit obrazovky (len u 196C) ako u analógového osciloskopu
- Rýchla aktualizácia displeja umožňuje sledovať i veľmi rýchlo sa meniace deje
- Režim Connect-and-ViewTM zaisťuje dokonalú stabilitu i pri zapnutí prístroja a zmene meracích podmienok (napr. pri spínaní motoru a riadiacich signálov)
- Automatické zachytenie až 100 obrazoviek
- Režim ScopeRecord dovoľuje zaznamenávať informácie dĺžky až 27 500 bodov
- Frekvenčná spektrálna analýza FFT u modelu 196C
- Kurzory, funkcie ZOOM, matematické funkcie
- TRMS multimeter so zobrazením 5000 číslic
- Dvoukanálový data logger so záznamovým režimom TrendPlotTM umožňuje ukladanie hodnôt po dobu až 22 dní
- Akumulátor NiMH umožňuje prevádzku až 4 hodín
- Opticky izolované rozhranie RS232 (voliteľne)
- SW FlukeViewTM zaisťuje prenos nameraných veličín do PC a ich ďalšie spracovanie
- CAT III / 600 V
- Nárazuvzdorné, kompaktné puzdro
- 3-ročná záruka
Technické parametre
Parametry
| Typ | Digitálny |
|---|---|
| Zobrazenie | LCD |
| Šírka pásma | 100 MHz |
| Počet vstupov | 2 |
| Izolované vstupy |  Áno |
| Vzorkovacia rýchlosť | 500 MS/s |
| Opakované deje | 1 GS/s |
| Citlivosť vstupu / dílek | 2 mV … 100 V |
| Časová základňa / dielik | 5 ns … 120 s |
| Multimeter | Áno |
| Analýza zberníc - BUSHealth |  Nie |
| Rozhranie NFC | Nie |
| Chod na batérie | Áno |
| El. bezpečnosť CAT | 3 |
| Poznámka | Veľkosť pamäti 27000 vzoriek. |
| Max. reálný vzorkovací kmitočet | 1 GS/s |
|---|---|
| Vstupní citlivost | 5 mV...100 V/div (FLUKE 196B) 2 mV...100 V/div (FLUKE 196C) |
| Rozsah časové základny | 5 ns...2 min/div |
| Indikace změny v elektrickém obvodu | 3 ns |
| Max. délka záznamu v režimu | 3 000 bodů/vstup (Scope mode) 27 500 bodů/vstup (Scoperekord) |
| Osciloskopická měření | 30 automatických + 7 kurzorových |
| Specifikace multimetru (u měřených veličin jsou uváděny měřicí rozsahy): | |
| Stejnosměrné napětí | 0,5, 5, 50, 500,1100 V |
| Střídavé napětí RMS (AC a AC + DC) | 0,5, 5, 50, 500,1100 V |
| Stejnosměrný a střídavý proud | viz. napěťové rozsahy (s proudovým čidlem) |
| Odpor | 0,5, 5, 50, 500 kΩ, ... 5, 30 MΩ |
| Propojení | < 50Ω |
| Test diod | < 2,8 V |
| Teplota | 100, 250, 5000, 1000, 2500 °C |
| Specifikace data loggeru: | |
| TrendPlot | > 18000 bodů |
| ScopeRecord | 27000 bodů/kanál |
| Obecná specifikace: | |
| Černobílý/barevný displej | 115×86 mm |
| Napájení | dobíjitelné NiMH |
| Elektrická bezpečnost | EN 61010, CAT III/600 V - 2 |
| Hmotnost | 2000 g |
| Rozměry | 256×169×64 mm |
