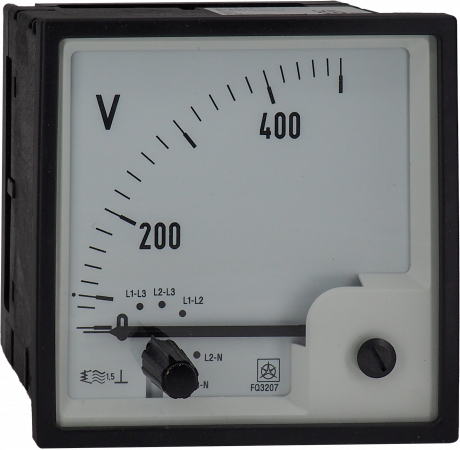

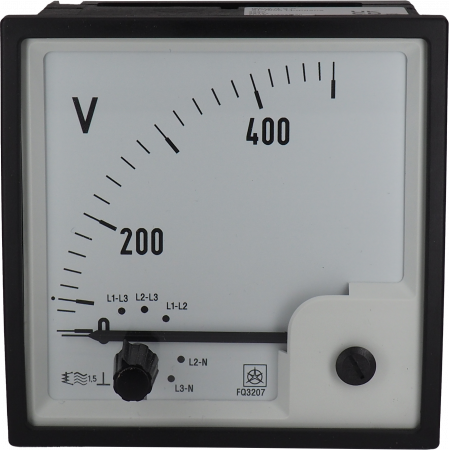

FQ 3207/3307 - Voltmeter s prepínačom
Analógový voltmeter veľkosti 72x72mm alebo 96x96mm s 6-stupňovým prepínačom na meranie stridavého (AC) napätia.
Dopyt na produktPorovnať
Varianty k produktu FQ 3207/3307 - Voltmeter s prepínačom (2)
se 6polohovým přepínačem pro 4vodičovou síť
L1L3, L2L3, L1L2, L1N, L2N, L3N
MR: 0 - 500 V
stupnice: 0 - 500 V
včetně celoplošného krytu svorek IP20
se 6polohovým přepínačem pro 4vodičovou síť
L1L3, L2L3, L1L2, L1N, L2N, L3N
MR: 0 - 500 V
stupnice: 0 - 500 V
včetně celoplošného krytu svorek IP20
Popis produktu
Použitie
Elektromagnetické meracie prístroje FQ 3207 a 3307 v plastovom púzdre sa používajú na meranie striedavých napätí v bežných trojfázových sieťach.Ukazujú efektívnu hodnotu striedavého prúdu (aj pri vysokom obsahu vyšších harmonických), ktorá je prakticky nezávislá na priebehu meranej veličiny. Až pri extrémnych tvaroch meranej veličiny (napr. pri skreslení triakovým regulátorom) a kmitočtoch vyšších ako 100 Hz nie je možné zaručiť chybu merania v povolenej tolerancii.
Vstavaným 6pólovým prepínačom je možné postupne prepínať a indikovať všetky napätia v 4vodičovej trojfázovej sieti.
Meracie ústrojenstvo
Elektromagnetické meracie ústrojenstvo s páskovým jadrom, tlmeným silikónovým olejom a hrotovým uložením - systém s pružne uloženými ložiskovými kameňmi.
Rozšírené informácie
| Mechanické údaje | |
| Konštrukčné prevedenie púzdra | štvorcové púzdro pre zabudovanie do ovládacích panelov rozvádzačov a strojov s možnosťou radového usporiadania |
|---|---|
| Materiál púzdra | polykarbonát so samozhášacími prísadami, prevedenie podľa normy UL 94 V - 0 |
| Čelné sklo | tabulové sklo |
| Farba čelného rámčeka | čierna (odtieň RAL 9005) |
| Prevádzková poloha | zvislá ± 5° |
| Spôsob upevnenia | skrutkovými svorkami |
| Montáž | do rady vedľa seba (aj bez medzier) |
| Hrúbka panelu | ≤ 40 mm |
| Frekvenčný rozsah | 15 Hz - 100 Hz |
| Pripojovacie svorky | |
| Voltmetre | šesťhrany s vnútorným závitom, skrutkou M4 a strmeňom E3 |
|---|---|
| Rozmery [mm] | FQ 3207 | FQ 3307 |
| Predný rámček | 96 x 96 | 72 x 72 |
|---|---|---|
| Púzdro | 90 | 66,5 |
| Konštrukčná hĺbka | 53 | 53 |
| Výrez v paneli | 92+0,8 | 68+0,8 |
| Hmotnosť cca | 0,2 kg | 0,18 kg |
| Meracie rozsahy: | |||||||||||||
| Voltmetre: | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Merací rozsah (V): | 6 | 10 | 15 | 25 | 40 | 60 | 100 | 150 | 250 | 300 | 400 | 500 | 600 |
| Merací rozsah (V): | N = x / 100 V | N = x / 110 V | s pripojením na transformátor | ||||||||||
Schéma pripojenia
| Striedavé napätie | |
 |
|
