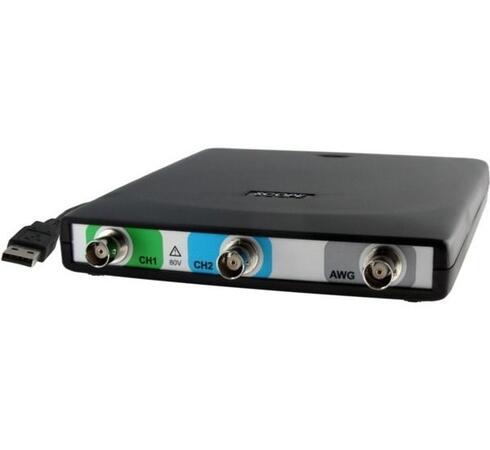

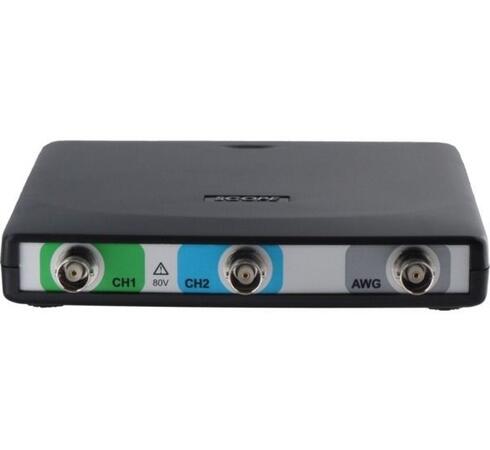

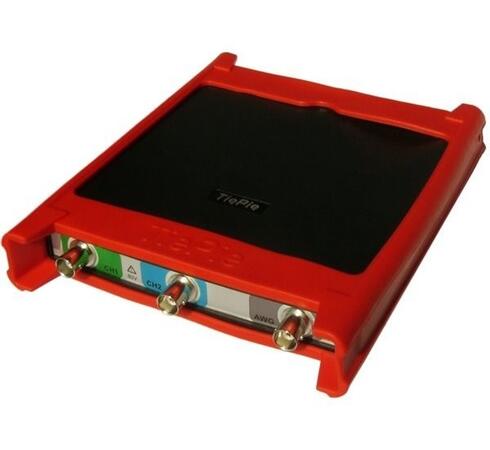

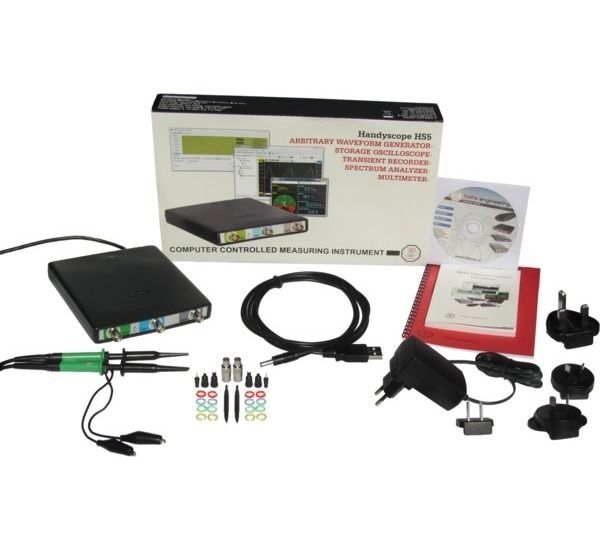

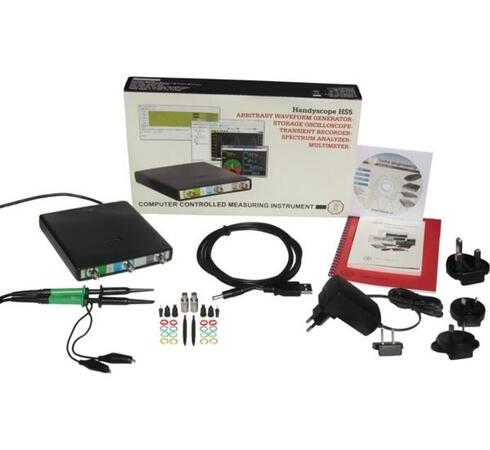

HS5-220 - Virtuálny USB osciloskop s AWG generátorom

Popis produktu

Virtuálny USB osciloskop s vysokým rozlíšením

• 14 a 16 bitové rozlíšenie ponúka 256x viac napäťových úrovní ako pri 8 bitovom osciloskope a v režime superrozlíšenia až 32 M vzorkov na kanál
• Spektrálny analyzátor
• Výkonný digitálny multimeter (DMM)
• Anylyzátor sériových zberníc
• USB generátor ľubovolných (arbitrary AWG) priebehov
• Záznamník

Ponúka najlepšie možné parametre u priemyslových osciloskopoch pri limitovanom rozpočte. Všestrannosť a flexibilita modela Handyscope HS5 je neporovnateľne vyššia ako pri iných modeloch tejto triedy.

Vďaka integrácii piatich prístrojov do jedného púzdra je Handyscope HS5 tým najvýkonnejším kompaktným prístrojom do priemysla. Pre užívateľov, ktorí merajú na rôznych miestach alebo potrebujú viac miesta na pracovnom stole je Handyscope HS5 ideálnym nástrojom. Vďaka svojej konštrukcii je ľahko prenosný, ale zároveň robustný a perfektný v kombinácii s prenosným PC.

Veľmi vysoké rozlíšenie 14 a 16 bitov, 256 x viac ako pri štandarných osciloskopoch

Bežné stolné osciloskopy ponúkajú relatívne nízke rozlíšenie 8 alebo 9 bitov. V kombinácii s limitovanou veľkosťou obrazovky zobrazujú signály v ich maximálnom rozlíšeni a funkcia zoom u nich neprináša viac detailov pre užívateľa. Handyscope HS5 má rozlíšenie 14 alebo 16 bitov a vďaka tomu sa jedná o osciloskop s naozaj vysokým rozlíšením. Pomocou tak vysokého rozlíšenia je signál vzorkovania ďaleko presnejší a kvantizačná chyba je vďaka tomu ďaleko menšia. Zobrazenie signálu na 24" monitore prinesie veľmi vysokú mieru detailov zobrazeného signálu. Aj tie najmenšie zmeny tvaru signálu je možné odhaliť vďaka funkcii zoom, ktorá vďaka vysokému rozlíšeniu prinesie dadatočné informácie o skúmanom detaile.

Prvý priemyslový osciloskop s 1 ppm

Časová základňa osciloskopa Handyscope HS5 je 25 až 100 x stabilnejšia než zrovnateľné prístroje na trhu. Vďaka vysokej stabilite 1ppm je možné veľmi presne merať frekvenciu a časové parametre signálov. Spojenie niekoľkých prístrojov dohromady, ktoré sa používa na vytvorenie viackanálového osciloskopu, nemá vplyv na presnosť časovej základne. Rozdiel je 0ppm.

Spojenie viacerých prístrojov pre viackanálové merania s plnou synchronizáciou prístrojov

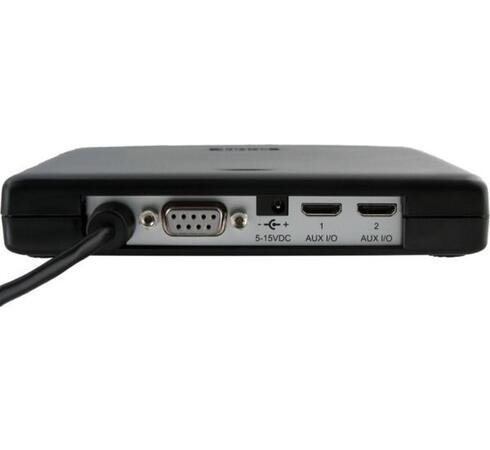

Handyscope HS5 je vybavený sofistikovanou synchronizačnou zbernicou, ktorá umožňuje jednoduché prepojenie viacerých prístrojov do jedného celku. Jeden z prístrojov slúži ako riadiaci master a ostatné sú nim riadené slave zariadením. Všetky prepojené zariadenia potom merajú s rovnakou vzorkovacou frekvenciou ako jeden viackanálový prístroj (odchýlka 0 ppm!). Vedľa synchronizačnej zbernice obsahuje rozhranie taktiež zbernicu spúšťania a detekčný systém. O vzájomné prepojenie sa stará prepojovací kábel. Celkový počet prístrojov je limitovaný iba množstvom USB portov počítača. Po spustení obslužného SW Multi Channel sú všetky prepojené zariadenia identifikované (každé má svoje vlastné identifikačné číslo) a automaticky spojené do jedného väčšieho celku. Obidve zbernice, synchronizačná aj spúšťacia, sú na oboch koncoch zakončené správnou hodnotou impedancie. Nie je preto potrebné, aby užívateľ pripojoval tieto dodatočné impedancie sám. Spojenie prístrojov je plno automatické. Možnosť prepojovania prístrojov a vytvárania napr. osemkanálového osciloskopa, ktorý sa tvári ako jeden prístroj, neponúka žiadny iný USB osciloskop.

Zabudovaný USB generátor ľubovolných (arbitrary) priebehov s extrémne nízkym skreslením

Handyscope HS5 je prvým USB ocsiloskopom s vysokým rozlíšením a zabudovaným 40 MHz generátorom. Využíva najmodernejšej techniky signálovej syntézy vyvinuté firmou TiePie, vďaka ktorej ponúka tej najvernejší signál pre náročné aplikácie. Drahé samostatné generátory sú vďaka tomu prekonané. Vďaka veľmi nízkemu skresleniu až -85 dB na frekvencii 100 kHz, veľmi plochému amplitúdovému spektru a 8 ns nástupnou a zostupnou hranou ponúka skvelé možnosti použitia. Výstupné napätie 24 VPP, 14 bitové rozlíšenie pri 240 MS/s a buffer na 64 MSamples robí z osciloskopa Handyscope HS5 veľmi kvalitný generátor. Bežné signály ako sínus, obdĺžnik, píla, DC alebo šum sú samozrejmosťou. Bez problémov si ale poradí aj s generovaním ľubovolných priebehov, ktoré sú uložené v pamäti na 64 MSamples alebo boli predtým nahrané a uložené pomocou osciloskopa.

SureConnect - test správneho pripojenia a merania odporov

Funkcia SureConnect je použiteľná vždy po pripojení sondy, hrota alebo krokodýlka k meranému objektu. Prístroj automaticky otestuje či je kontakt v poriadku. Táto funkcia zabraňuje mylným indikáciám neprítomnosti signálu (je možné rozlíšiť kedy signál nie je prítomný a kedy ide o zlé pripojenie). To je užitočné tam, kde je povrch zoxidovaný alebo ťažko dostupný. Funkcia SureConnect je dostupná pri modeloch Handyscope HS5 ako voliteľné rozšírenie. Na každom kanále je možné merať odpor až do 2 MΩ a hodnota môže byť zobrazená na displeji softwarového multimetra. Samozrejme je možné hodnotu zaznamenávať v čase do grafu.

Vysoko výkonný USB digitálny multimeter

Vďaka vysokém rozlíšeniu 16 bitov je Handyscope HS5 použiteľný ako veľmi vyspelý digitálny multimeter s veľmi dobrými vlastnosťami (ako RMS, Špička-Špička, MAX, MIN, Mean, Frekvencia, Strieda, Nábežná a Zostupná hrana, dBm, ... ). Hodnoty je možné zobraziť ako číslo, alebo ako analógový budíkový ukazateľ. Veľmi presná a stabilná časová základňa Handyscope HS5 (1 ppm) umožňuje veľmi presné merania frekvencie a časových veličín. Vďaka tomu sa externé multimetre a frekvenčné čitače stávajú nadbytočnými. Aj vďaka tomu je prístroj Handyscope HS5 úplne unikátny vo svojej triede..

Spektrálny analyzátor - riešenie problémov vo frekvenčnej oblasti

Handyscope HS5 prináša na pole spektrálnych analyzátorov myšlienku cenovo dostupného, ľahko ovládateľného a prehľadného prístroja. Vysoká flexibilita tohto spektrálneho analyzátora ho predurčuje aj k iným meraniam než k vyhodnocovaniu vysokofrekvenčných signálov z prijímačov a vysielačov. Na ose X je zobrazená frekvencia a na ose Y úroveň signálu. Tomuto zobrazeniu sa hovorí zobrazenie vo frekvenčnej oblasti. Pri hľadaní porúch sa často používa osciloskop, teda meranie v časovej oblasti. Pokiaľ je ale signál rušený signálmi s malou amplitúdou a obsahuje väčšie množstvo frekvenčných zložiek, tak sú tieto rušenia na osciloskope sotva znateľné. Väčšinou sa javia iba ako šum na meranom signále. Po zobrazení vo frekvenčnej oblasti sú tieto rušenia ďaleko lepšie viditeľné. Je možné takto stanoviť veľkosť rušivých zložiek a ich frekvenciu.

Napríklad pri meraní na zariadeniach so spínanými zdrojmi sú rušenia z týchto zdrojov veľmi dobre odhaliteľné práve vo frekvenčnej oblasti. Stačí umiestniť sondu do blízkosti cievok napájacieho spínaného zdroja a zobraziť signál na spektrálnom analyzátore. Tento signál je možné uložiť do pamäti ako referenčný a poznať tak unikátne frekvencie rušenia. Pokiaľ tieto merania zopakujete ďalej v napájanom systéme a zistíte rovnaké zložky ako pri zdroji, tak rušenie pochádza z napájacieho zdroja. Na základe týchto meraní je potom možné činiť opatrenia k odstráneniu týchto zložiek. Potom je možné merania zopakovať a overiť či opatrenia boli účinné.

Handyscope HS5 meria s veľmi veľkým rozlíšením vo frekvenčnej oblasti a tak  môžu byť rušenia detekované a analyzované naraz s rozlíšením na Hz. Až 16 miliónov frekvenčných zložiek je možné zobraziť v grafe. Vďaka vertikálnemu rozlíšeniu 14 alebo 16 bitov a pamäti 32Msa sú odhaliteľné i veľmi malé rušenia. Pomocou Handyscope HS5 je taktiež možná kontrola signálu po uskutočnených opatreniach proti rušeniu. Vysoké rozlíšenie a veľká pamäť umožňuje merať spektrum vo veľmi vysokom dynamickom rozsahu 120 dB. To je ďalšia unikátna vlastnosť v tejto triede USB osciloskopov.

Analyzátor zberníc

Prístroj Handyscope HS5 umožňuje dekódovanie sériových zberníc. Dáta zobrazuje formou grafu a dekódovacej tabuľky a tým je jednoduché odhaľovať vadné dátové pakety. Pre vývojárov je to vítané rozšírenie funkcií osciloskopov. Pakety je možné dekódovať z CAN zberníc, I2C zbernice a ďalších sériových zberníc.

Extrémne veľká pamäť 32 MSa na kanál

Pri meraní s vysokou vzorkovacou frekvenciou je dôležité mať dostatočne hlbokú pamäť, aby sa zaznamenal celý meraný signál. Oproti konkurenčným výrobkom, ktoré majú bežne 2 až 100 kSa, ponúka Handyscope HS5 neuveriteľných 32 MSa na každý kanál. To dáva užívateľovi 300 až 10000 krát väčšiu pamäť na uloženie priebehu. Takto hlboká pamäť umožňuje zaznamenať dlhé úseky signálu (napríklad celý blok komunikácie CAN zbernice) s možnosťou neskoršieho priblíženia kratších úsekov bez straty vysokého rozlíšenia. Pri využití funkcie USB spektrálneho analyzátora dáva hlboká pamäť možnosť využitia prístroja vo veľmi veľkom dynamickom rozsahe, pokiaľ sa pohybujeme vo frekvenčnej oblasti. Funkcia SuperZoom na prístroji Handyscope HS5 umožňuje priblížiť ľubovoľnú vzorku signála bez ohľadu na zvolenú dĺžku záznamu.

Záznamník s veľmi rýchlym záznamom 20 MSa/s

Pokiaľ požadujete neobmedzenú veľkosť záznamu, tak prístroje Handyscope HS5 ponúkajú priamy prenos dát na disk počítača. Prístroj umožňuje prenos rýchlosťou až 20 MSa/s so 14 bitovým rozlíšením. Vďaka tomu je jednoduché analyzovať i dlhé sekvencie záznamu so zachovaním veľmi podrobných informácií.
