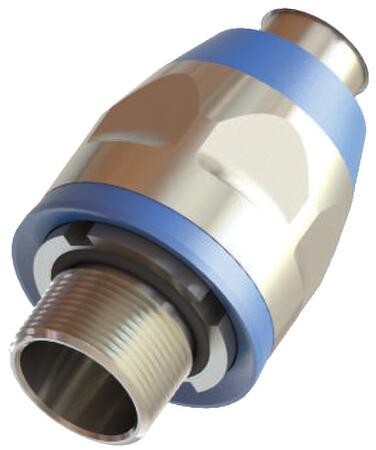

Hygienická spojovací armatura z nerezové oceli (fitinky)
Hygienická spojovací armatura (fitinka) z nerezové oceli slouží pro bezpečné protažení kabelu uloženého v potrubí. Vstupní velikost potrubí je 3/8" až 2", montáž je s metrickým závitem o velikostech M16x1,5 až M63x1,5.
Dostupnosť: Na požiadanie
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie Peltier a spínacích prvkov Schlegel
Popis produktu
Hygienická spojovací armatura (fitinka) z nerezové oceli slouží pro bezpečné protažení kabelu uloženého v potrubí s nutnosti utažení maticí.
Hladký povrch zabraňuje ulpívání škodlivých mikroorganismů na povrchu.
Čištění kování je ve srovnání s tradičními kabelovými průchodkami z nerezové oceli snazší, rychlejší a levnější.
Fitinky jsou vhodné pro vysokotlaké čištění páry.
Vstupní velikosti potrubí 3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2" a 2".
Dostupné jsou ve velikostech M12, M16, M20, M25, M32, M40, M50 a M63.
Použití hygienických spojovacích armatur:
- potravinářský průmysl
- balení potravin a léčiv
- chemický průmysl
- biotechnologie
- náročná venkovní/vnitřní prostředí
Výhody
- Vysoký stupeň krytí IP68/IP69
- Povrch zabraňuje ulpívání škodlivých mikroorganismů
- Vysoko tlaké čištění parou
- Pevná konstrukce
- Jednoduchá instalace a demontáž
Rozšírené informácie
Obecné technické údaje
| Materiál | Nerezová ocel - 1.4405 (AISI 316L) |
|---|---|
| Těsnící kroužek | TPE dle FDA, směrnice 21 CFR 177.2600 |
| Montážní poloha | variabilní |
| Typ závitu | metrický dle EN 60423 (Pg a NPT na dotaz) |
| Odolnost proti ohni | V2 - dle UL94 |
| Stupeň krytí | IP68 - 5 bar po dobu 30 min., dle EN 60 529 IP69K - dle DIN 40050-9 |
| Pracovní teplota | trvale: -20 až +100 °C špičkově: -40 až +150 °C |
| Příslušenství (zvlášť objednat) | - Matice bez límce - pro utažení vývodky - O-kroužek je na metrickém závitu |
Rozměry hygienických spojovacích armatur
Kompletní rozměry kabelové vývodky si lze stáhnout v katalogovém listě, který naleznete v sekci "Ke stažení".
Velikosti hygienických spojovacách armatur s metrickým závitem
| Velikost | Vstupní rozměr potrubí |
Délka závitu TL [mm] |
Velikost SW Cap [mm] |
Výška H [mm] |
Objednací číslo |
| M16x1,5 | 3/8" | 11,5 | 27 | 39,0 | BMHF-01 |
|---|---|---|---|---|---|
| M20x1,5 | 1/2" | 13,0 | 30 | 39,5 | BMHF-02 |
| M25x1,5 | 3/4" | 15,0 | 36 | 44,5 | BMHF-03 |
| M32x1,5 | 1" | 15,0 | 46 | 55,0 | BMHF-04 |
| M40x1,5 | 1 1/4" | 16,0 | 54 | 61,0 | BMHF-05 |
| M50x1,5 | 1 1/2" | 18,0 | 63 | 65,5 | BMHF-06 |
| M63x1,5 | 2" | 20,0 | 77 | 70,5 | BMHF-07 |
Montážní nástroj
| Velikosti | Imbusový klíč SW a [mm] |
Velikost průměr SW b [mm] |
Rozměry |
| M16 | 11,0 | 24,0 |  |
|---|---|---|---|
| M20 | 14,0 | 27,0 | |
| M25 | 19,0 | 33,0 | |
| M32 | 25,0 | 42,0 | |
| M40 | 32,0 | 50,0 | |
| M50 | 36,0 | 58,0 | |
| M63 | 48,0 | 72,0 |
Technické parametre
Parametry
| Základné rozdelenie | Hygienické vývodky z nerezové oceli |
|---|---|
| Príslušenstvo |  Ne |
| Materiál | Kov |
