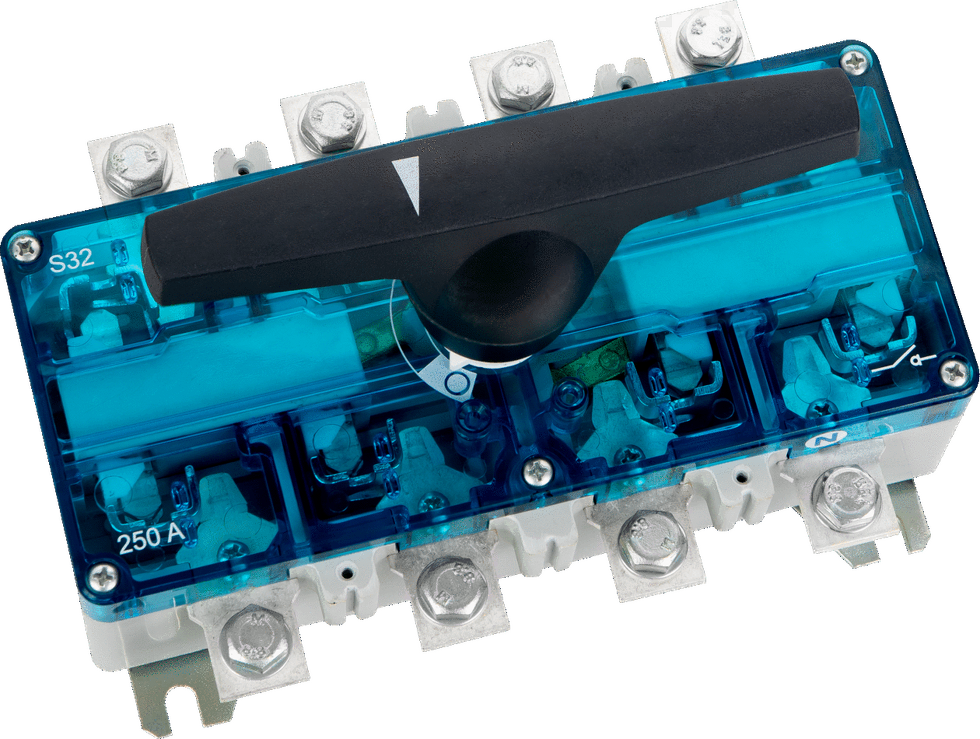

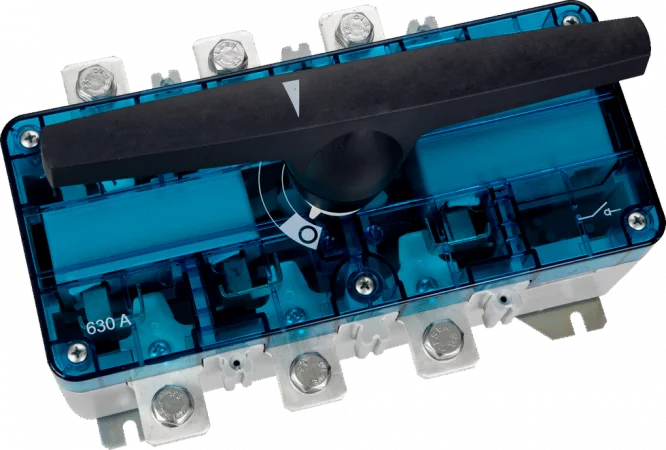

Odpínač CAPUS Panel - 160 - 3150 A
Univerzálne odpínače na montážnu dosku. Pre menovité prúdy 160 - 3150 A, 3-pólové, 3-pólové + N alebo 4-pólové prevedenie. Skratový prúd až 100 kA.
Cena od 92,80 EUR
od 114,14 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (26)
Dopyt na produktPorovnať
Radek Odložilík
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA, AMS a prípojnicových systémov Wöhner.
Varianty k produktu Odpínač CAPUS Panel - 160 - 3150 A (26)

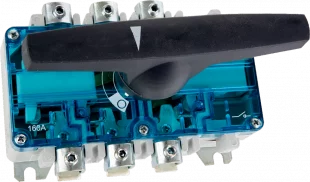

Odpínač CAPUS®Panel

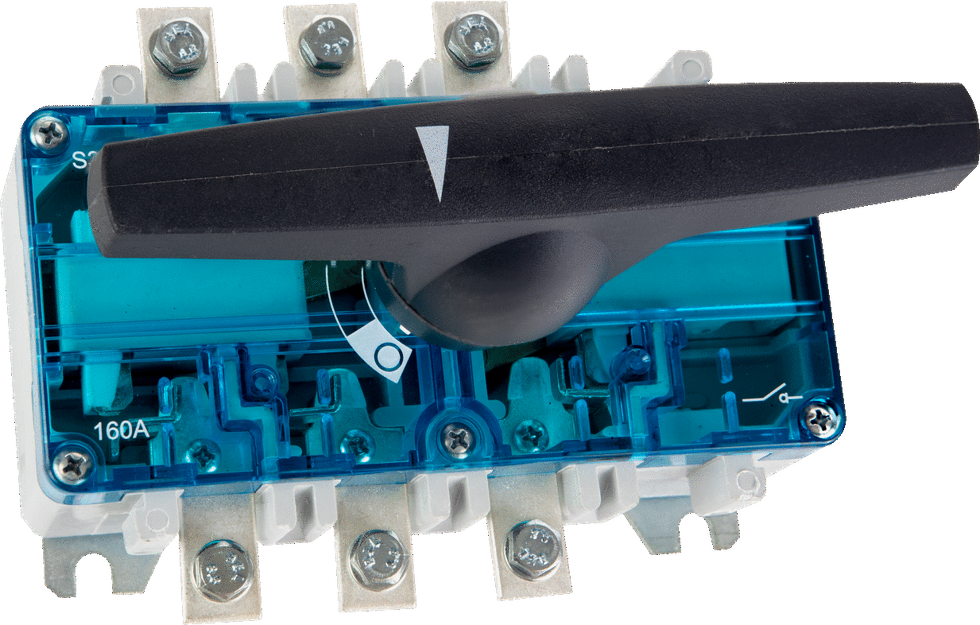

CAPUS 3x160A,šroub M63-pólový; jmenovitý proud: 160A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M6;
rukojeť: grafitově šedá
montáž: na montážní desku;
připojení: šroub M6;
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23001.000
EAN: 4021267230012
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
92,80 EUR/ks
114,14 EUR s DPH
+-
Odpínač CAPUS®Panel

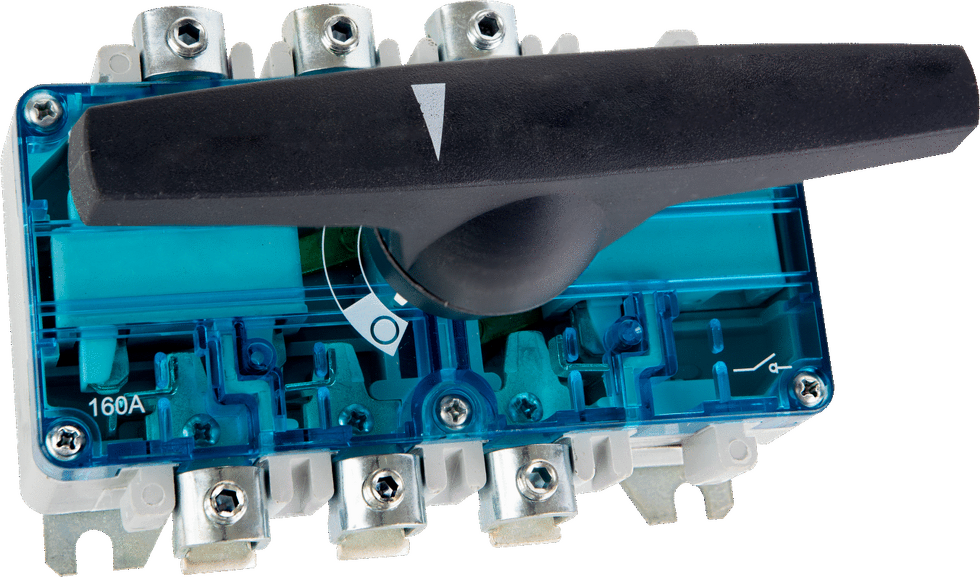

CAPUS 3x160A,třmeny3-pólový; jmenovitý proud: 160A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: třmeny 6 - 70 mm2
rukojeť: grafitově šedá
montáž: na montážní desku;
připojení: třmeny 6 - 70 mm2
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23002.000
EAN: 4021267230029
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
120,20 EUR/ks
147,85 EUR s DPH
+-

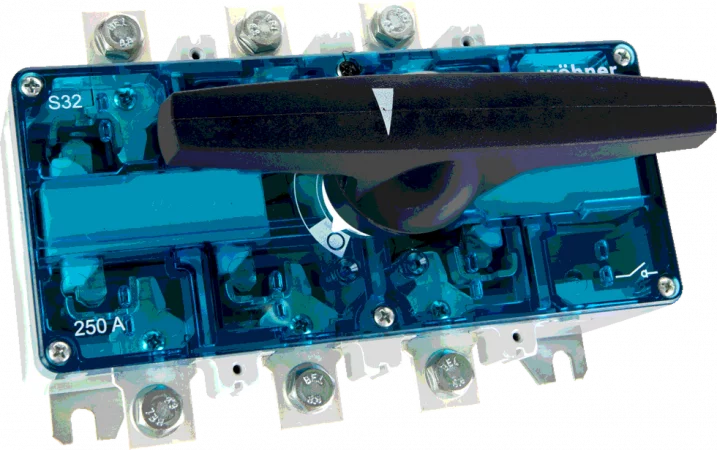

Odpínač CAPUS®Panel

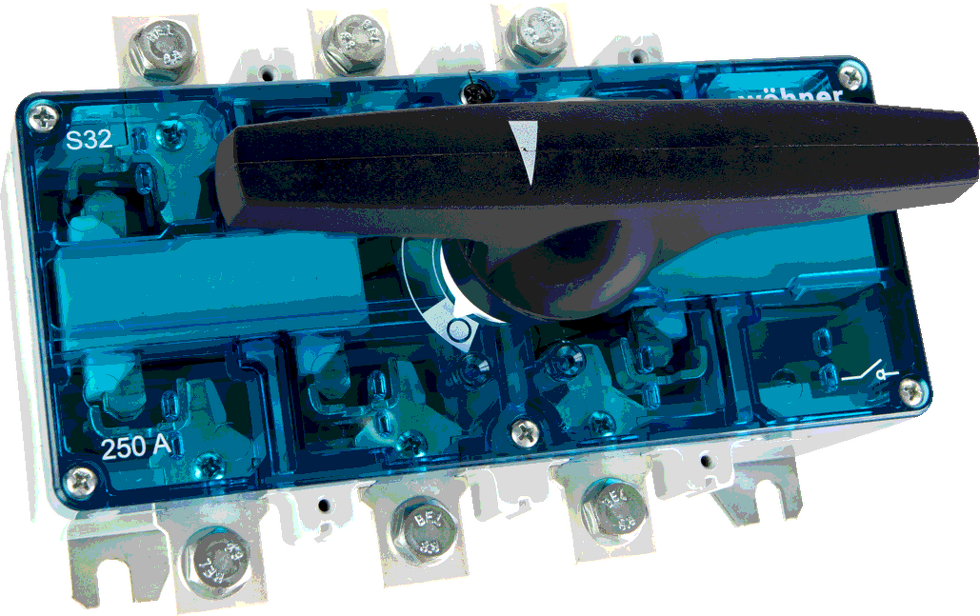

CAPUS 3x250A3-pólový; jmenovitý proud: 250A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M8;
rukojeť: grafitově šedá
montáž: na montážní desku;
připojení: šroub M8;
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23003.000
EAN: 4021267230036
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
122,10 EUR/ks
150,18 EUR s DPH
+-
Odpínač CAPUS®Panel
CAPUS 3x400A3-pólový; jmenovitý proud: 400A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M10;
rukojeť: grafitově šedá
montáž: na montážní desku;
připojení: šroub M10;
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23004.000
EAN: 4021267230043
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
188,80 EUR/ks
232,22 EUR s DPH
+-
Odpínač CAPUS®Panel

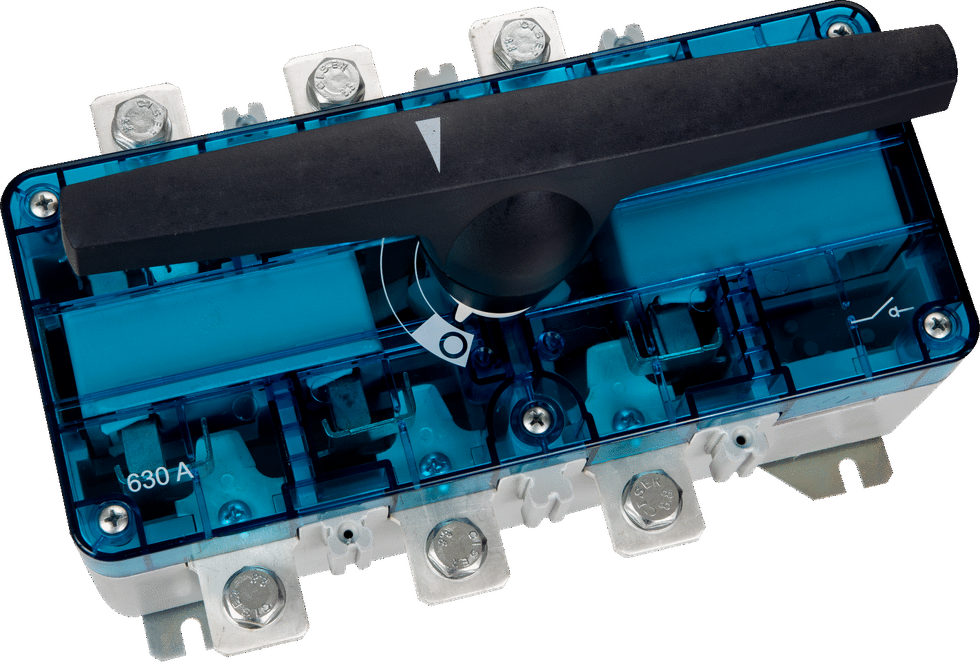

CAPUS 3x630A3-pólový; jmenovitý proud: 630A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M10;
rukojeť: grafitově šedá
montáž: na montážní desku;
připojení: šroub M10;
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23005.000
EAN: 4021267230050
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
300,20 EUR/ks
369,25 EUR s DPH
+-
Odpínač CAPUS®Panel
CAPUS 3x1000A3-pólový; jmenovitý proud: 1000A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M12;
rukojeť: grafitově šedá
montáž: na montážní desku;
připojení: šroub M12;
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23006.000
EAN: 4021267230067
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
380,40 EUR/ks
467,89 EUR s DPH
+-

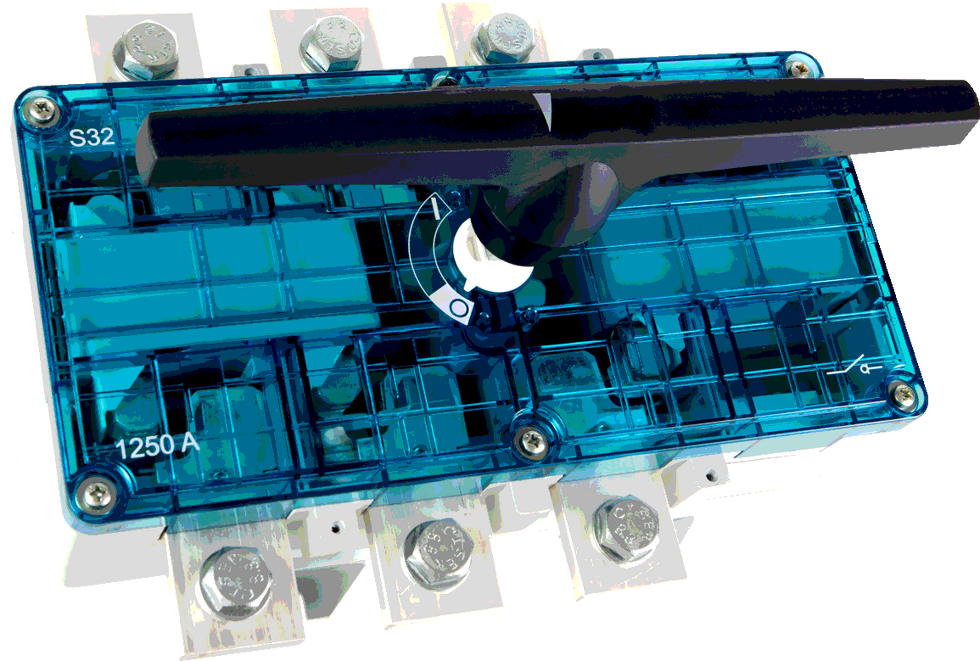

Odpínač CAPUS®Panel

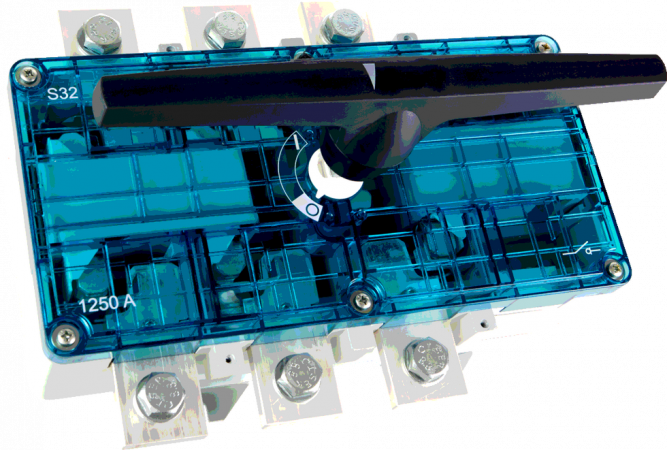

CAPUS 3x1250A3-pólový; jmenovitý proud: 1250A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M12;
rukojeť: grafitově šedá
montáž: na montážní desku;
připojení: šroub M12;
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23007.000
EAN: 4021267230074
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
835,80 EUR/ks
1 028,03 EUR s DPH
+-
Odpínač CAPUS®Panel
CAPUS 3x1600A3-pólový; jmenovitý proud: 1600A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M16;
rukojeť: grafitově šedá
montáž: na montážní desku;
připojení: šroub M16;
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23008.000
EAN: 4021267230081
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
1 373,20 EUR/ks
1 689,04 EUR s DPH
+-
Odpínač CAPUS®Panel

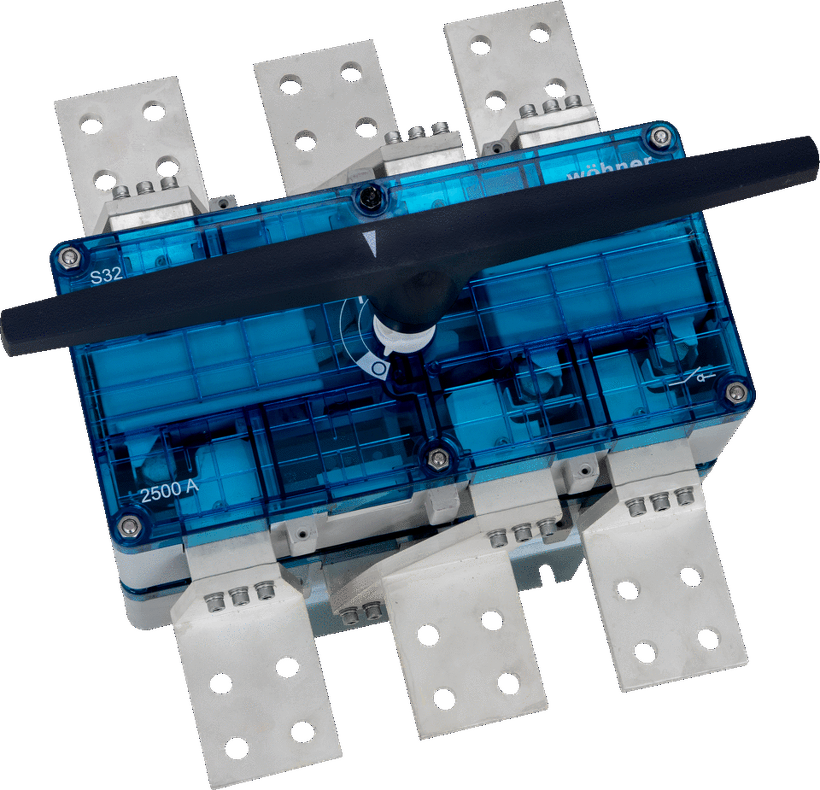

CAPUS 3x2500A3-pólový; jmenovitý proud: 2500A (IEC); jmenovité napětí: 500V AC (IEC);
připojení: šroub M12;
rukojeť: grafitově šedá
montáž: na montážní desku;
připojení: šroub M12;
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23009.000
EAN: 4021267230098
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
4 085,20 EUR/ks
5 024,80 EUR s DPH
+-
Odpínač CAPUS®Panel
CAPUS 3x3150A3-pólový; jmenovitý proud: 3150A (IEC); jmenovité napětí: 500V AC (IEC);
připojení: šroub M12;
rukojeť: grafitově šedá
montáž: na montážní desku;
připojení: šroub M12;
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23010.000
EAN: 4021267230104
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
4 639,30 EUR/ks
5 706,34 EUR s DPH
+-
Odpínač CAPUS®Panel
CAPUS 3x160A+N3-pólový + N; jmenovitý proud: 160A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M6;
rukojeť: grafitově šedá
montáž: na montážní desku;
připojení: šroub M6;
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23021.000
EAN: 4021267230210
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
102,90 EUR/ks
126,57 EUR s DPH
+-
Odpínač CAPUS®Panel
CAPUS 3x160A+N3-pólový + N; jmenovitý proud: 160A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: třmeny 6 - 70 mm2
rukojeť: grafitově šedá
montáž: na montážní desku;
připojení: třmeny 6 - 70 mm2
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23022.000
EAN: 4021267230227
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
153,30 EUR/ks
188,56 EUR s DPH
+-
Odpínač CAPUS®Panel
CAPUS 3x250A+N3-pólový + N; jmenovitý proud: 250A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M8;
rukojeť: grafitově šedá
montáž: na montážní desku;
připojení: šroub M8;
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23023.000
EAN: 4021267230234
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
131,90 EUR/ks
162,24 EUR s DPH
+-
Odpínač CAPUS®Panel
CAPUS 3x400A+N3-pólový + N; jmenovitý proud: 400A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M10;
rukojeť: grafitově šedá
montáž: na montážní desku;
připojení: šroub M10;
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23024.000
EAN: 4021267230241
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
212,70 EUR/ks
261,62 EUR s DPH
+-
Voliteľné príslušenstvo k Odpínač CAPUS Panel - 160 - 3150 A

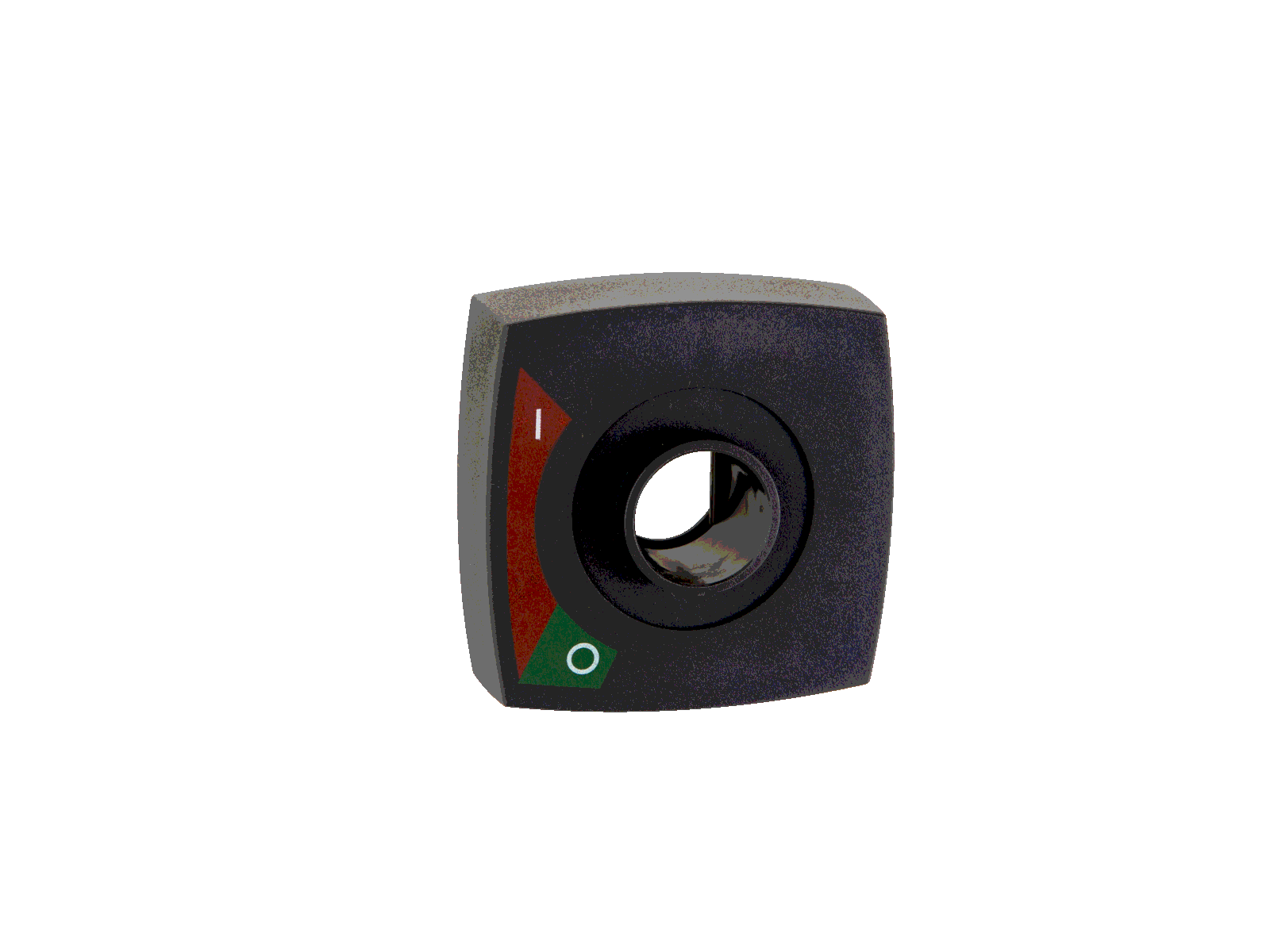

Příslušenství CAPUS

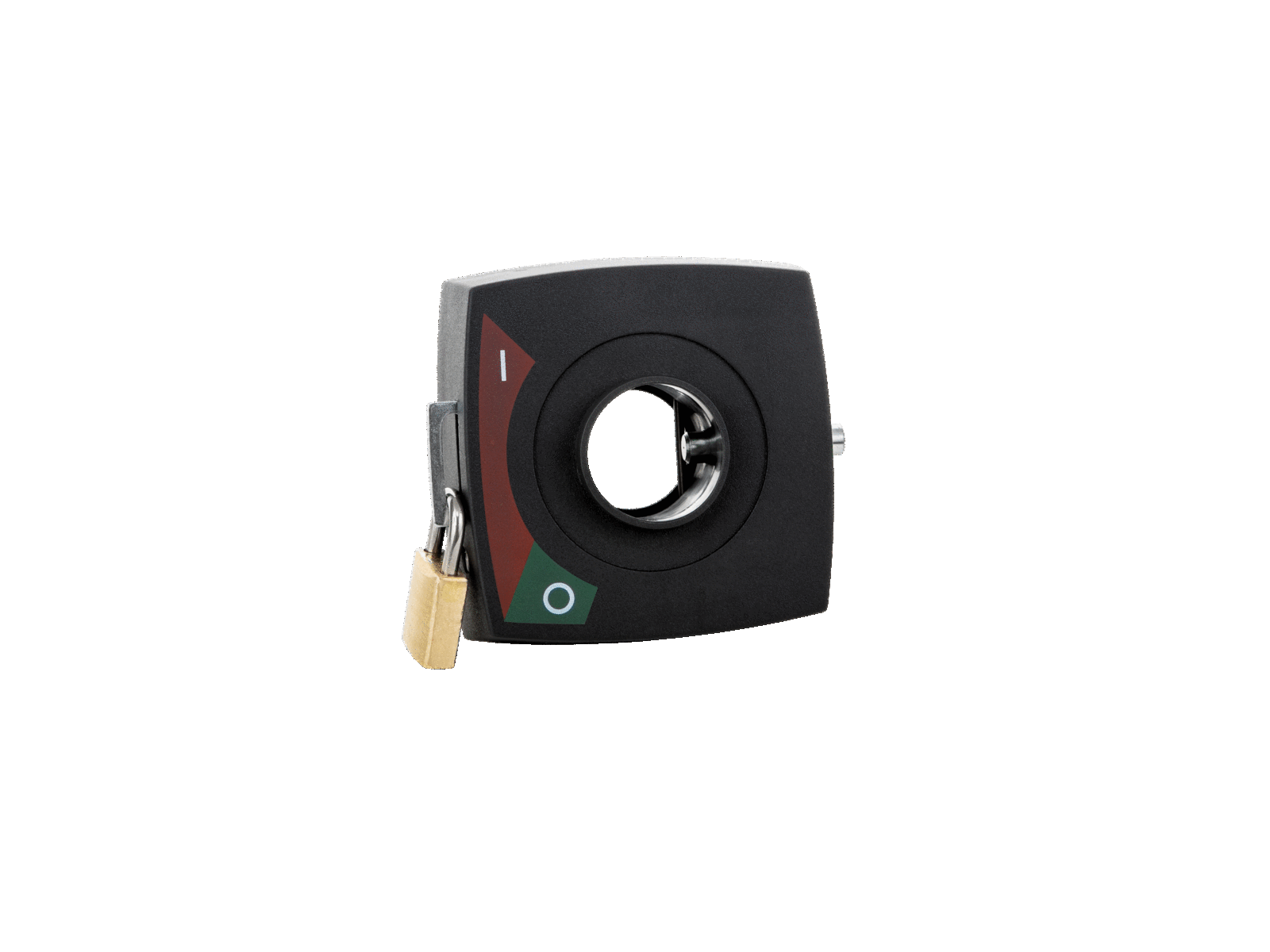

Spojka do dveří rozváděče, uzamykatelnázámkem uzamykatelná spojka do dvěří rozváděče k připojení vypínačů/přepínačů CAPUS 160 A
šedá, krytí IP54
šedá, krytí IP54
OBJ: 23904.000
EAN: 4021267239046
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
28,80 EUR/ks
35,42 EUR s DPH
+-
Příslušenství CAPUS

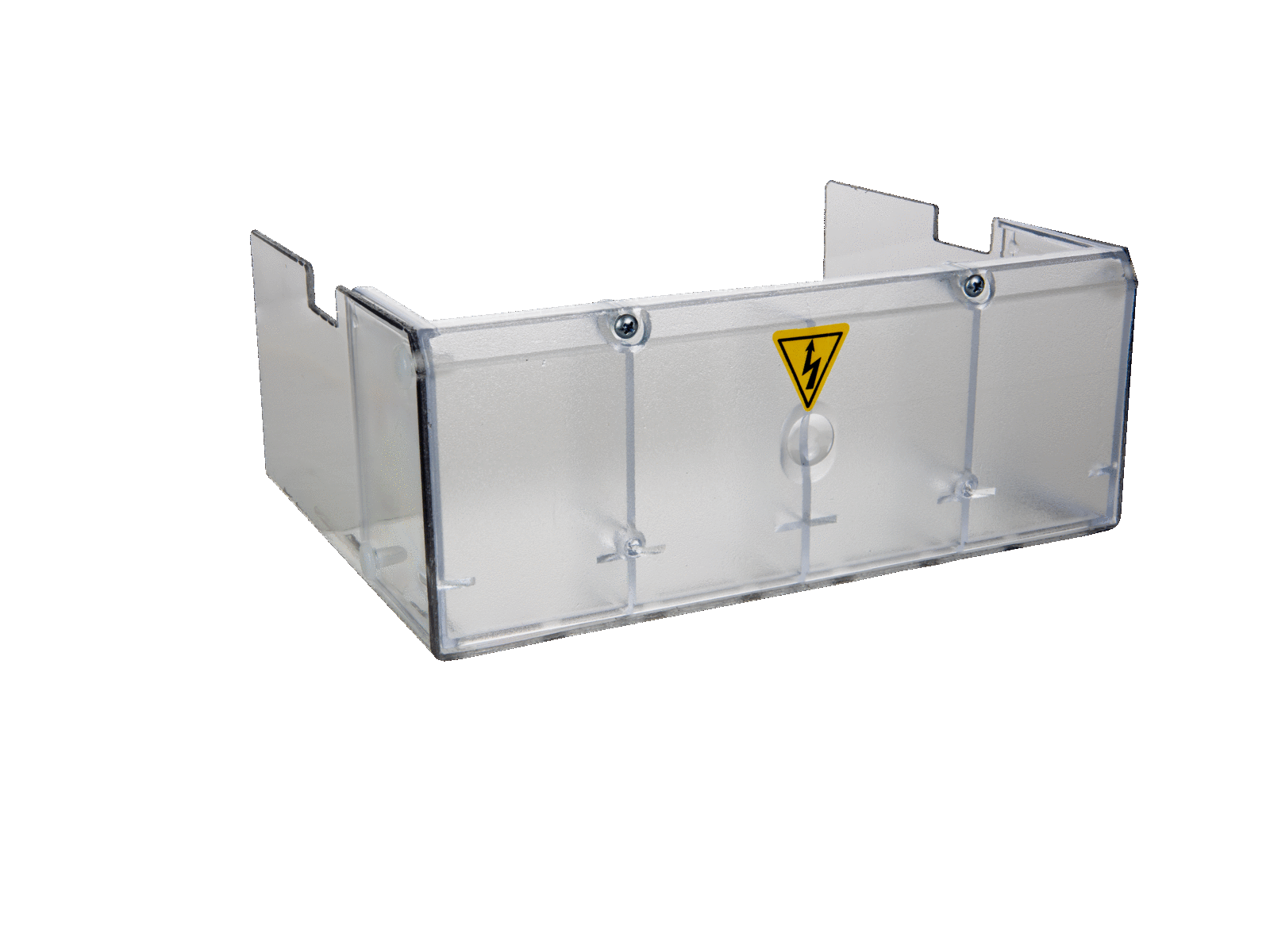

Kryt připojovacích svorek, spodní/horníkryt svorek odpojovačů CAPUS S32 250 A / 400 A
univerzální pro krytí vývodů nahoře i dole
univerzální pro krytí vývodů nahoře i dole
OBJ: 23916.000
EAN: 4021267239169
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
6,60 EUR/ks
8,12 EUR s DPH
+-
Příslušenství CAPUS
Kryt připojovacích svorek, spodní/horníkryt svorek odpojovačů CAPUS S32 160 A
univerzální pro krytí vývodů nahoře i dole
univerzální pro krytí vývodů nahoře i dole
OBJ: 23915.000
EAN: 4021267239152
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
3,30 EUR/ks
4,06 EUR s DPH
+-
Příslušenství CAPUS

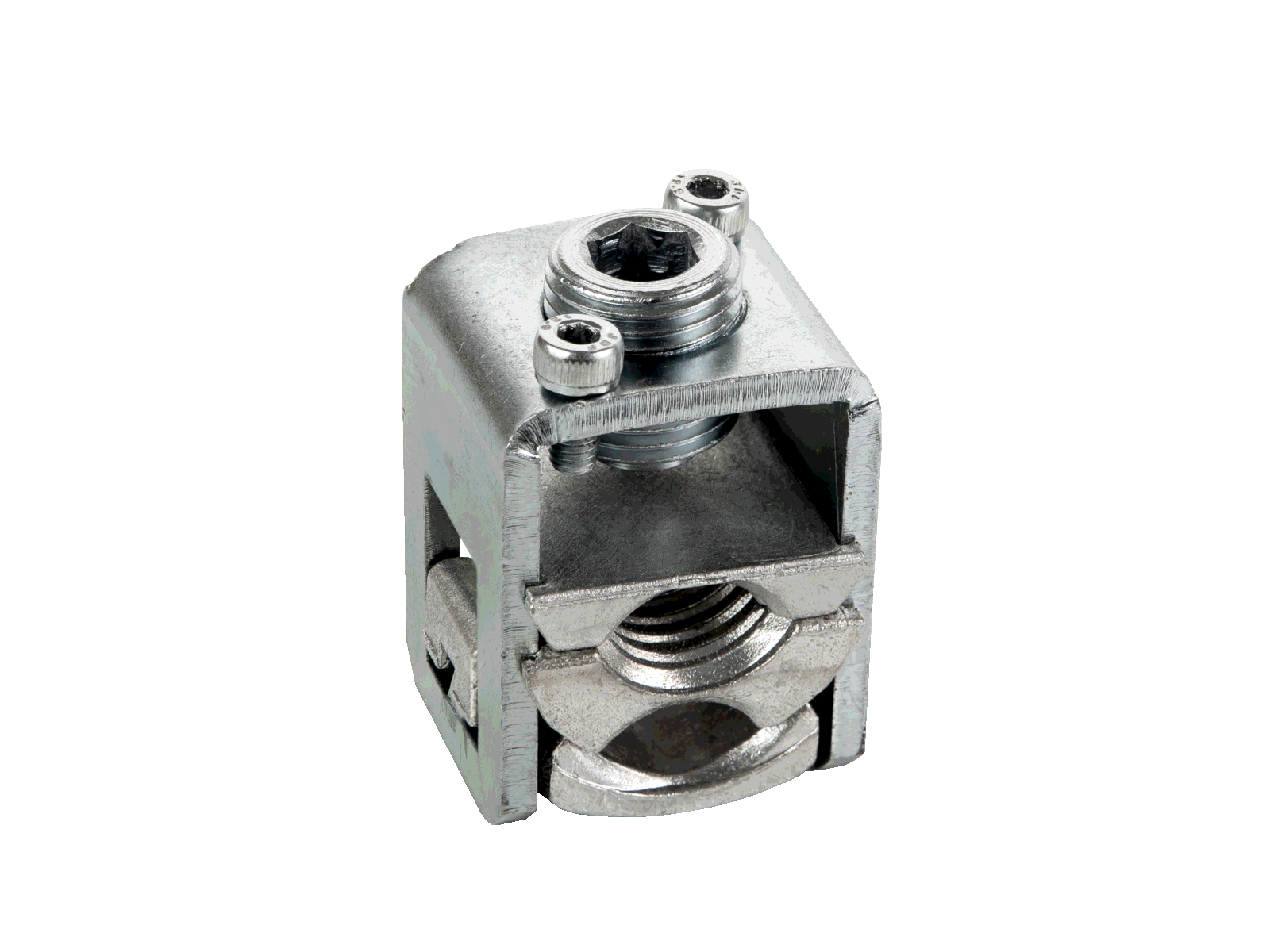

Připojovací svorka 2x 50-95 mm2svorka pro připojení 2x 50 - 95 mm2
pro CAPUS 400 A
pro CAPUS 400 A
OBJ: 23927.000
EAN: 4021267239275
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
25,80 EUR/ks
31,73 EUR s DPH
+-
Příslušenství CAPUS
Kryt připojovacích svorek, spodní/horníkryt svorek odpojovačů CAPUS S32 630 A / 1000 A
univerzální pro krytí vývodů nahoře i dole
univerzální pro krytí vývodů nahoře i dole
OBJ: 23917.000
EAN: 4021267239176
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
7 EUR/ks
8,61 EUR s DPH
+-
Příslušenství CAPUS
Spojka do dveří rozváděče, uzamykatelnázámkem uzamykatelná spojka do dvěří rozváděče k připojení vypínačů/přepínačů CAPUS 630 - 3150 A
šedá, krytí IP54
šedá, krytí IP54
OBJ: 23906.000
EAN: 4021267239060
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
60,10 EUR/ks
73,92 EUR s DPH
+-

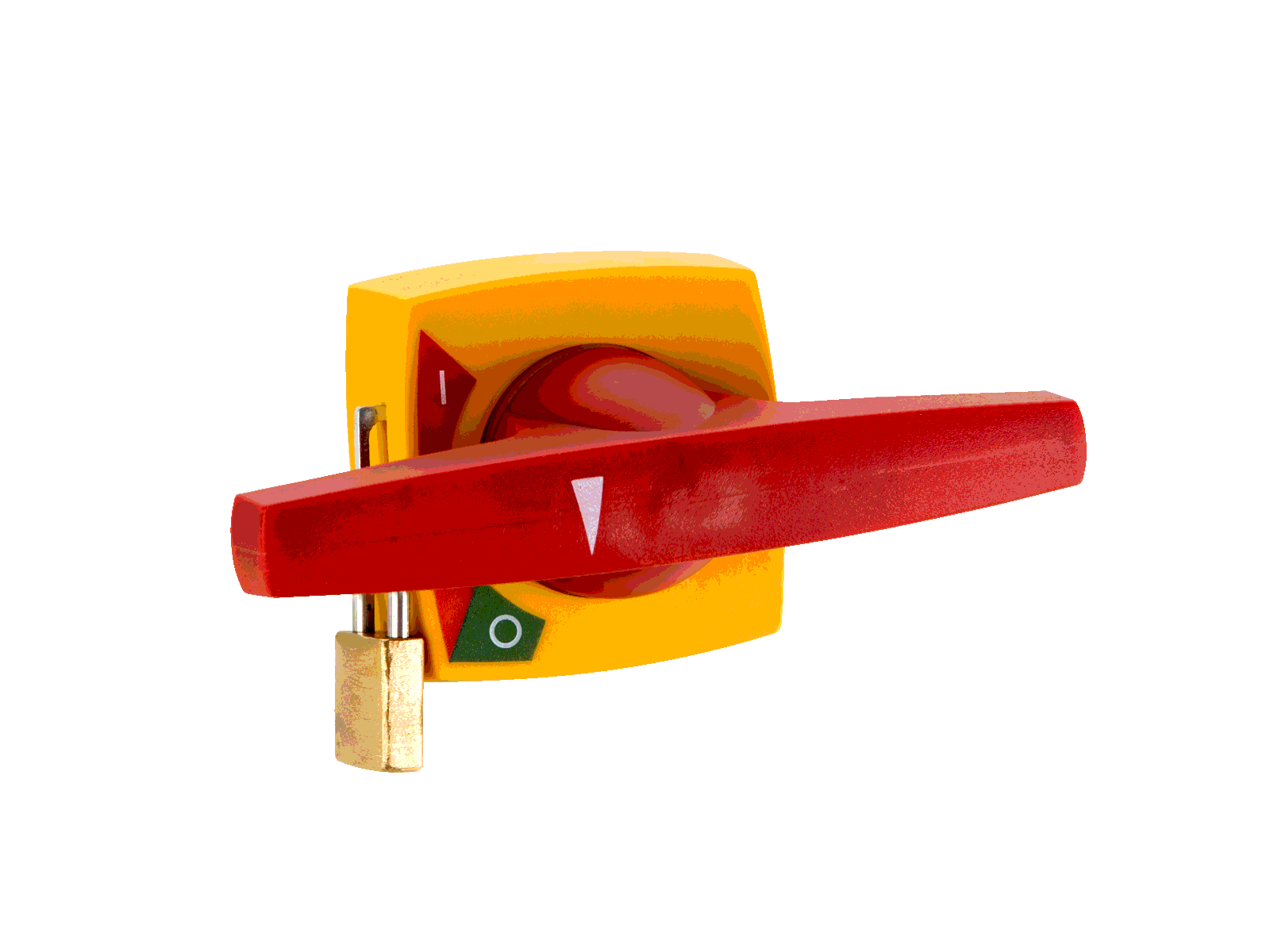

Příslušenství CAPUS
Spojka do dveří rozváděče žlutá s červenou klikou, uzamykatelnázámkem uzamykatelná spojka do dvěří rozváděče klikou k připojení vypínačů/přepínačů CAPUS 630 - 1000 A
žlutá s červenou klikou, IP54
žlutá s červenou klikou, IP54
OBJ: 23912.000
EAN: 4021267239121
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
63,20 EUR/ks
77,74 EUR s DPH
+-
Příslušenství CAPUS
Spojka do dveří rozváděče žlutá s červenou klikou, uzamykatelnázámkem uzamykatelná spojka do dvěří rozváděče klikou k připojení vypínačů/přepínačů CAPUS 250 - 400 A
žlutá s červenou klikou, IP54
žlutá s červenou klikou, IP54
OBJ: 23911.000
EAN: 4021267239114
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
32,90 EUR/ks
40,47 EUR s DPH
+-
Příslušenství CAPUS
Spojka do dveří rozváděče žlutá s červenou klikou, uzamykatelnázámkem uzamykatelná spojka do dvěří rozváděče klikou k připojení vypínačů/přepínačů CAPUS 1250 - 3150 A
žlutá s červenou klikou, IP54
žlutá s červenou klikou, IP54
OBJ: 23913.000
EAN: 4021267239138
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
68,20 EUR/ks
83,89 EUR s DPH
+-
Popis produktu
Odpínače CAPUS Panel S32
Základné informácie:
- Modulárna konštrukcia odpínača
- Montáž na montážnu dosku
- 3-pólové, 3-pólové + N, alebo 4-pólové prevedenie
- Otočné prepínanie
- Menovitý prúd: od 160 A do 3150 A
- Menovité napätie: 690V AC
- Ovládanie priame alebo externé na dverách rozvádzača
- Uzamknutie dverí v pohohe "0" až 3 zámky
- Ovládanie spredu

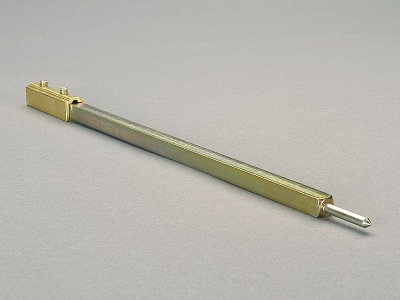

- Pomocné kontakty, kryty vývodu, rukoväte, hriadele
- Certifikácia IEC, EAC a CCC
Rozšírené informácie
CAPUS Panel S32 - 3-pólový odpínač s grafitovo-šedou otočnou rukoväťou, 160 A - 3150 A
| Obj. číslo | M. prúd [A] |
Pripojenie | Veľkosť | Rozmery [mm] |
|---|---|---|---|---|
| 23001.000 | 160 | skrutka M6 | 1 | 158 x 122 x 58 |
| 23002.000 | 160 | rámová svorka 6 - 70 mm2 | 1 | 158 x 122 x 58 |
| 23003.000 | 250 | skrutka M8 | 2 | 205 x 135 x 65 |
| 23004.000 | 400 | skrutka M10 | 2 | 205 x 147 x 65 |
| 23005.000 | 630 | skrutka M10 | 3 | 293 x 193 x 98 |
| 23006.000 | 1000 | skrutka M12 | 3 | 293 x 204 x 98 |
| 23007.000 | 1250 | skrutka M16 | 4 | 385 x 290 x 127 |
| 23008.000 | 1600 | skrutka M12 | 4 | 385 x 360 x 127 |
| 23009.000 | 2500 | skrutka M12 | 5 | 385 x 450 x 248 |
| 23010.000 | 3150 | skrutka M12 | 5 | 385 x 450 x 248 |
CAPUS Panel S32 - 3-pólový + N odpínač s grafitovo-šedou otočnou rukoväťou, 160 A - 3150 A
| Obj. číslo | M. prúd [A] |
Pripojenie | Veľkosť | Rozmery [mm] |
|---|---|---|---|---|
| 23021.000 | 160 | skrutka M6 | 1 | 158 x 122 x 58 |
| 23022.000 | 160 | rámová svorka 6 - 70 mm2 | 1 | 158 x 122 x 58 |
| 23023.000 | 250 | skrutka M8 | 2 | 205 x 135 x 65 |
| 23024.000 | 400 | skrutka M10 | 2 | 205 x 147 x 65 |
| 23025.000 | 630 | skrutka M10 | 3 | 293 x 193 x 98 |
| 23026.000 | 1000 | skrutka M12 | 3 | 293 x 204 x 98 |
| 23027.000 | 1250 | skrutka M16 | 4 | 385 x 290 x 127 |
| 23028.000 | 1600 | skrutka M12 | 4 | 385 x 360 x 127 |
CAPUS Panel S32 - 4-pólový odpínač s grafitovo-šedou otočnou rukoväťou, 160 A - 3150 A
| Obj. číslo | M. prúd [A] |
Pripojenie | Veľkosť | Rozmery [mm] |
|---|---|---|---|---|
| 23011.000 | 160 | skrutka M6 | 1 | 158 x 122 x 58 |
| 23012.000 | 160 | rámová svorka 6 - 70 mm2 | 1 | 158 x 122 x 58 |
| 23013.000 | 250 | skrutka M8 | 2 | 205 x 135 x 65 |
| 23014.000 | 400 | skrutka M10 | 2 | 205 x 147 x 65 |
| 23015.000 | 630 | skrutka M10 | 3 | 293 x 193 x 98 |
| 23016.000 | 1000 | skrutka M12 | 3 | 293 x 204 x 98 |
| 23017.000 | 1250 | skrutka M16 | 4 | 385 x 290 x 127 |
| 23018.000 | 1600 | skrutka M12 | 4 | 385 x 360 x 127 |
CAPUS Panel - rukoväte a príslušenstvo
| Obj. číslo | Prevedenie | Typ | Použiteľné pre variantu |
|---|---|---|---|
| 23901.000 | Jednotka pre montáž na dvere rozvádzača | - | CAPUS Panel S32 160 A |
| 23902.000 | Jednotka pre montáž na dvere rozvádzača | - | CAPUS Panel S32 250 A / 400 A |
| 23903.000 | Jednotka pre montáž na dvere rozvádzača | - | CAPUS Panel S32 630 A / 1000 A / 1250 A / 1600 A / 2500 A / 3150 A |
| 23904.000 | Jednotka pre montáž na dvere rozvádzača | s visiacim zámkom | CAPUS Panel S32 160 A |
| 23905.000 | Jednotka pre montáž na dvere rozvádzača | s visiacim zámkom | CAPUS Panel S32 250 A / 400 A |
| 23906.000 | Jednotka pre montáž na dvere rozvádzača | s visiacim zámkom | CAPUS Panel S32 630 A / 1000 A / 1250 A / 1600 A / 2500 A / 3150 A |
| 23907.000 | Jednotka pre montáž na dvere rozvádzača | so zámkom na kľúč | CAPUS Panel S32 160 A |
| 23908.000 | Jednotka pre montáž na dvere rozvádzača | so zámkom na kľúč | CAPUS Panel S32 250 A / 400 A |
| 23909.000 | Jednotka pre montáž na dvere rozvádzača | so zámkom na kľúč | CAPUS Panel S32 630 A / 1000 A / 1250 A / 1600 A / 2500 A / 3150 A |
| 23910.000 | Jednotka pre montáž na dvere rozvádzača, s rukoväťou | červeno-žltá, s viisacim zámkom | CAPUS Panel S32 160 A |
| 23911.000 | Jednotka pre montáž na dvere rozvádzača, s rukoväťou | červeno-žltá, s viisacim zámkom | CAPUS Panel S32 250 A / 400 A |
| 23912.000 | Jednotka pre montáž na dvere rozvádzača, s rukoväťou | červeno-žltá, s viisacim zámkom | CAPUS Panel S32 630 A / 1000 A |
| 23913.000 | Jednotka pre montáž na dvere rozvádzača, s rukoväťou | červeno-žltá, s viisacim zámkom | CAPUS Panel S32 1250 A / 1600 A |
| 23914.000 | Jednotka pre montáž na dvere rozvádzača, s rukoväťou | červeno-žltá, s viisacim zámkom | CAPUS Panel S32 2500 A / 3150 A |
| 23915.000 | Kryt priestoru pripojovacích svoriek | - | CAPUS Panel S32 160 A |
| 23916.000 | Kryt priestoru pripojovacích svoriek | - | CAPUS Panel S32 250 A / 400 A |
| 23917.000 | Kryt priestoru pripojovacích svoriek | - | CAPUS Panel S32 630 A / 1000 A |
| 23918.000 | Kryt priestoru pripojovacích svoriek | - | CAPUS Panel S32 1250 A / 1600 A |
| 23919.000 | Kryt priestoru pripojovacích svoriek | - | CAPUS Panel S32 2500 A / 3150 A |
| 23920.000 | Spínač monitoru stavu | 1x NC + 1x NO | CAPUS Panel S32 160 A |
| 23921.000 | Spínač monitoru stavu | 1x NC + 1x NO | CAPUS Panel S32 250 A / 400 A / 630 A / 1000 A / 1250 A / 1600 A / 2500 A / 3150 A |
| 23922.000 | Predlžovací hriadeľ | dĺžka 300 mm | CAPUS Panel S32 160 A |
| 23923.000 | Predlžovací hriadeľ | dĺžka 300 mm | CAPUS Panel S32 250 A / 400 A |
| 23924.000 | Predlžovací hriadeľ | dĺžka 300 mm | CAPUS Panel S32 630 A / 1000 A / 1250 A / 1600 A / 2500 A / 3150 A |
| 23925.000 | Pripojovacia svorka | 1x 50 - 120 mm2 | CAPUS Panel S32 250 A |
| 23926.000 | Pripojovacia svorka | 1x 95 - 240 mm2 | CAPUS Panel S32 400 A |
| 23927.000 | Pripojovacia svorka | 2x 50 - 95 mm2 | CAPUS Panel S32 400 A |
| 23928.000 | Pripojovacia svorka | 2x 95 - 150 mm2 | CAPUS Panel S32 630 A |
| 23929.000 | Pripojovacia svorka | 3x 50 - 95 mm2 | CAPUS Panel S32 630 A |
| 23930.000 | Pripojovacia svorka | 2x 95 - 240 mm2 | CAPUS Panel S32 1000 A |
| 23931.000 | Pripojovacia svorka | 3x 95 - 150 mm2 | CAPUS Panel S32 1000 A |
Súvisiace produkty
Varianty: 17
Odpínač CAPUS Panel - 16 - 160 AUniverzálne odpínače na DIN lištu podľa IEC / EN 60715. Pre menovité prúdy 16 - 160 A, 3-pólové alebo 3-pólové + N prevedení.
Na požiadanieDetail produktu
Varianty: 14
Přepínač CAPUS Panel - 160 - 1600 AUniverzálny prepínač na montážnu dosku splňujúci štandard IEC 60947-6 Ed. 03/2021. Pre menovité prúdy 160 - 1600 A, 3-pólové alebo 3-pólové + N prevedenie. Skratový prúd až 100 kA.
Mohlo by vás zaujímať
Podujatia
12.11.2025
Zveme Vás na 68. konferenci elektrotechniků Solid Team, která proběhne dne 12. listopadu 2025 ve Šternberku. Přijďte načerpat aktuální odborné znalosti, setkat se s odborníky a prozkoumat novinky...
13.11.2025
Zveme Vás na 68. konferenci elektrotechniků Solid Team, která proběhne dne 13. listopadu v Ostravě. Přijďte načerpat aktuální odborné znalosti, setkat se s odborníky a prozkoumat novinky v měřicí...
Mimoriadne akcie
01.09.2025 - 31.12.2025
Získajte darček zdarma k nákupu top produktov Chauvin Arnoux.
Prístroje spoločnosti Chauvin Arnoux už viac ako 130 rokov pomáhajú udržiavať náš elektrický svet bezpečný a spoľahlivý. V spolupráci...
15.09.2025 - 31.12.2025
Viac bezpečia, viac výhod, viac Fluke.
Na kvalitnom vybavení nešetrite. Je čas investovať do prístrojov, ktoré odolajú aj najnáročnejším pracovným podmienkam. Meracie prístroje Fluke sú zostrojené...
Novinky
15.10.2025
Spoločnosť Fluke dopĺňa rad základných kompaktných digitálnych multimetrov. K základnému modelu Fluke 107 teraz pribudli modely Fluke 15B+ a Fluke 17B+ s meraním napätia do 1000 V a bezpečnostnou...
06.10.2025
Nová generácia termo-hygrostatu STEGO ETF 012 – úspora miesta, rýchla inštalácia a spoľahlivá ochrana.
Odborné články
08.09.2025
Rastúce náklady na elektrinu trápia firmy aj správcov budov. Celkový účet možno poznáte, no často už neviete, kde a prečo sa energia stráca. A práve v tom je rozdiel medzi obyčajným meraním a skutočným...
08.09.2025
Každý výrobca alebo projektant rozvádzačov pozná túto dilemu: ako urobiť inštaláciu prehľadnú, bezpečnú a pritom ekonomickú? V praxi sa často stáva, že klasická kabeláž spôsobí viac starostí, než...
