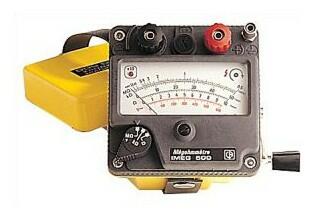

IMEG 500 - Analógový merač izolačného odporu
Analógový tester izolačných odporov s ručným induktorom
Popis produktu
- Meranie izolačného odporu do 5000 MΩ
- Testovacie napätie 500 V
- Meranie striedavého napätia do 600 V
- Meranie odporu do 500 kΩ a prepojenia 10 Ω
- Robustné kovové prevedenie
- Automatické vybitie obvodu po meraní
- Nevyžaduje batérie, skúšobné napätie z ručného induktora s kľukou
- Použitie: skúšanie elektrických zariadení (vodiče, stroje...)
Technické parametre
Parametry
Typ | Analogový Kličkový |
---|---|
Bargraf | Ne |
Skúšobné napätie Usk | 500 V |
Zobrazenie sk. hodnoty Usk | Ne |
Meranie izol. odporu | 500 kΩ … 200 MΩ |
Rozsah merania U AC | 0 V … 600 V |
Zvodové prúdy | Ne |
Index polarizácie PI | Ne |
Koef. diel. absorpcie DAR | Ne |
Koef. vybíjania dielektrika DD | Ne |
Kapacita | Ne |
Teplota | Ne |
Odpor | Ano |
Test prepojenia (200 mA) | Ano |
Zobrazenie priebehu R(t) | Ne |
Vyhladenie | Ne |
Automatické vybitie | Ano |
ALARM | Ne |
Časovač | Ne |
Podsvietený displej | Ne |
Dobíjacie batérie | Ne |
Pamäť | Ne |
Rozhranie | Ne |
Stupeň krytia IP | 53 |
Ex konštrukcia | Ne |
Meranie izolačného odporu | |
Rozsah | 0,5...500 MΩ |
---|---|
Presnosť | ±5 % z rozsahu |
Skúšobné napätie | 500 V |
Meranie napätia | |
Rozsah | 0...600 V AC |
Presnosť | ±3 % z rozsahu |
Meranie prepojenia | |
Rozsah | ±0...10 Ω/100 Ω |
Presnosť | ±2,5 % z rozsahu |
Skúšobný prúd | 5 mA |
Meranie odporov | |
Rozsah | 0...50 kΩ/500 kΩ |
Presnosť | ±2,5 % z rozsahu |
Všeobecné údaje | |
Zobrazenie | analógová stupnica |
Krytie | IP 53 |
El. bezpečnosť | IEC 414 - 600 V |
Napájanie | ručný induktor s indikáciou správnych otáčok |
Rozmery | 120×120×120 mm |
Hmotnosť | 1500 g |
