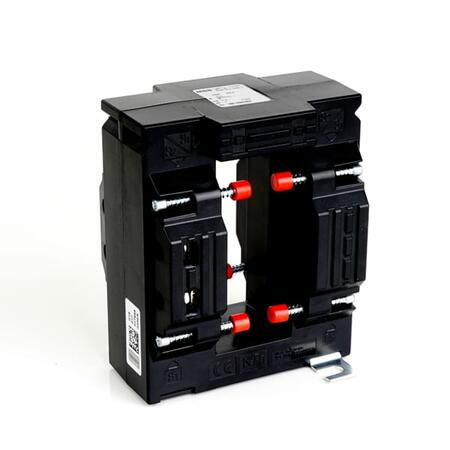

KSK 83.4 - Měrací transformátory - s výstupom 333mV

Popis produktu

Násuvný merací transformátor pre primárne menovité prúdy od 75 do 500 A, sekundárne napätie 0,333 mV k dodaniu v triede presnosti 1.

Prichytenie transformátora sa vykonáva buď pomocou pripevňovacích pätiek, ktoré sú súčasťou dodávky alebo špeciálnou príchytkou na normalizovanú lištu DIN 35mm, prípadne fixačnými skrutkami priamo na primárny vodič alebo pás.

Ďalšie výstupné signály, ako napr. 22,5 mV, 150 mV, 225 mV, na vyžiadanie pri objednaní určitého množstva.

Trieda presnosti 0,5, 0,5S, 0,2, 0,2S na vyžiadanie pri objednaní určitého množstva.

Všeobecné vlastnosti:

Menovitá frekvencia: 50(60) Hz (16 2/3 až 400 Hz na vyžiadanie)

Maximálne napätie pre elektrické zariadenia Um: 0,72 kV

Trieda izolácie: E

Skúšobné napätie izolácie:
3 kV, 1 min, U_eff, 50 Hz (Um ≤ 0,72 kV)
6 kV, 1 min, U_eff, 50 Hz (Um ≤ 1,2 kV)

Menovitý trvalý tepelný prúd I_cth:
I_cth = 1,0 × I_n (vyššie hodnoty na vyžiadanie)
I_cth = 1,2 × I_n (KSB, KSK 165.5, KSK 205.5)

Menovitý krátkodobý tepelný prúd I_th:
I_th = 5 × I_n, 5 s (max. 100 kA)
(typy KSR, KSK, KSW, KBU, KBR, KSKSU)

Pomer dynamického prúdu I_dyn:
I_dyn = 2,0 × I_th

Bezpečnostný činiteľ FS:
FS 5 až FS 15
(presná hodnota je uvedená na typovom štítku)

Rozsah prevádzkových teplôt:
−5 °C až +50 °C

Rozsah skladovacích teplôt:
−25 °C až +70 °C
