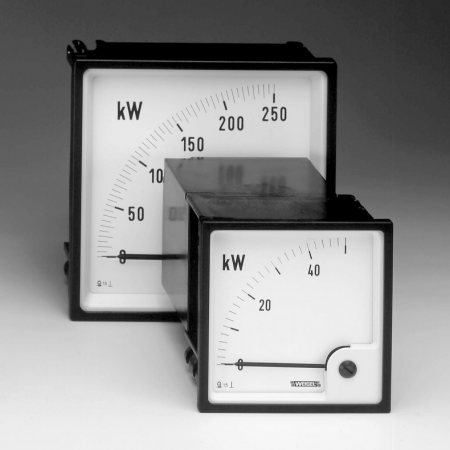

LQ 96/144 K
Analógové meracie prístroje na meranie činného a jalového výkonu s magnetoelektrickým meracím ústrojenstvom, elektronické meranie, stupnica 90°.
Dostupnosť: Na požiadanie
Dopyt na produktPorovnať
Radek Odložilík
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA a prípojnicových systémov Wöhner.
Popis produktu
Analógové meracie prístroje - na meranie výkonu - činného a jalového, s magnetoelektrickým meracím ústrojenstvom, elektronické meranie, stupnica 90°.
Rozšírené informácie
Použitie
Magnetoelektrické meracie prístroje LQ 96/144 K v plastovom púzdre sa používajú pre meranie činného alebo jalového výkonu v jednofázových alebo trojfázových sietiach. Umožňujú rozlišovať dodávku a odber energie, ako aj induktívny a kapacitný jalový výkon. Sú vhodné ako pre meranie sínusových, tak nesínusových prúdov. Prístroje je možné inštalovať do panelov rozvádzačov, ovládacích skríň strojov alebo mozaikových rasterových panelov. Čelné sklo, rámček aj stupnicu je možné v prípade nutnosti jednoducho vymeniť.
Meracie ústrojenstvo
Magnetoelektrické meracie ústrojenstvo s vnútorným magnetom a hrotovým uložením - systém s pružne uloženými ložiskovými kameňmi. Predradený elektronický merací obvod a meracie ústrojenstvo sú zabudované do spoločného púzdra.
Elektronický merací obvod obsahuje (podľa typu prístroja) jednu, dve alebo tri násobičky (2). Každej násobičke je predradený jeden merací transformátor, ktorý prispôsobuje vstupný prúd pre násobičku (1). Násobička tvorí súčin okamžitej hodnoty prúdu a napätia (metóda TDM). Integračný člen, pripojený za násobičku, potlačuje striedavú zložku, takže magnetoelektrické meracie ústrojenstvo (3) je vychyľované jednosmerným napätím, ktoré je úmerné výkonu. Napájacie napätie sa odoberá z funkčného bloku (4) úpravou meraného napätia.
Funkčná schéma
Elektrické vlastnosti
| Meraná veličina | činný alebo jalový výkon |
|---|---|
| Doba nábehu | 4 s |
| Kategória merania | CAT III |
| Stupeň znečistenia | 2 |
| Stupeň krytia | IP 52 púzdro IP 00 svorky bez ochrany IP 20 svorky s ochranou |
| Medz preťažiteľnosti (podľa DIN 43 780) | |
| trvalo | 1,2-násobok |
| po dobu 5 s | 2-násobok men. napätia 10-násobek men. prúdu |
| Vlastná spotreba jednotlivých napäťových vetví pri typoch: | |
| EW1, DW1, DB1, VW1, VB1 EB1 DW2, DB2 VW3 VB3 |
≤ 3,0 VA ≤ 3,5 VA ≤ 3,4 VA ≤ 3,9 VA ≤ 4,3 VA |
| Vlastná spotreba jednotlivých prúdových vetiev: | ≤ 0,2 VA |
Meracie rozsahy
| Typ | Výkon činný | Výkon jalový |
|---|---|---|
| jednofázová striedavá sieť | EW 1 | EB 1 |
| trojvodičová trojfázová sieť, symetrická záťaž | DW 1 | DB 1 |
| štvorvodičová trojfázová sieť, symetrická záťaž | VW 1 | VB 1 |
| trojvodičová trojfázová sieť, nesymetrická záťaž | DW 2 | DB 2 |
| štvorvodičová trojfázová sieť, nesymetrická záťaž | VW 3 | VB 3 |
Stanovenie menovitého meracieho rozsahu
| Výpočet zdanlivého výkonu siete: |
| - jednofázová sieť P = U × I |
| - trojfázová sieť P = U × I × √3 |
| Do vzorcov dosaďte primárne hodnoty transformátorov prúdu a napätia, pri trojfázovej sieti združené napätie. Koncové hodnoty men. meracích rozsahov voľte v rozmedzí 0,5 až 1,2 - násobku vypočítaného zdanlivého výkonu, prednostne podľa norm. radu podľa DIN 43 701: 1 - 1,2 - 1,5 - 2 - 2,5 - 3 - 4 - 5 - 6 - 7,5 - 8 a jej dekadické násobky. |
| Menovité napätie | jednofázová sieť trojvodičová trojfázová sieť | štvorvodičová trojfázová sieť |
|---|---|---|
| 57,7 V (100 V : √3) | ||
| 63,5 V (110 V : √3) | ||
| 100 V | 57,7 / 100 V | |
| 115 V | 63,5 / 110 V | |
| 120 V | ||
| 127 V (220 V : √3) | 127 / 220 V | |
| 230 V (400 V : √3) | ||
| 289 V (500 V : √3) | ||
| 400 V | 230 / 400 V | |
| 440 V | 254 / 440 V | |
| 500 V | 289 / 500 V | |
| Menovitý prúd | 1 A alebo 5 A | |
Indikácia
| Ukazovateľ | rovný, zakončený nožom | |
|---|---|---|
| Výchylka ukazovateľa | 0...90° | |
| Stupnica | nelineárna, s hrubým a jemným delením | |
| Dĺžka stupnice | LQ 96K 97 mm |
LQ 144 K 146 mm |
Presnosť pri menovitých podmienkach
| Trieda presnosti | 1,5 podľa DIN 43 780 |
|---|---|
| Menovité podmienky | |
| Teplota okolia | 23°C |
| Prevádzková poloha | menovitá ± 1° |
| Vstupná veličina | koncová hodnota menovitého meracieho rozsahu P jm |
| Ciachovací faktor | P jm/P zd |
| Účinník | cos φ= λ /0,6, popr. sin φ = λ /0,6 pre 0,3 ≤ λ < 0,6 cos φ = 1, popr. sin φ = 1 pre 0,6 ≤ λ ≤ 1,5 |
| Napätie | menovité |
| Kmitočet | 50 Hz ± 0,2 % |
| Prúd | 95...100 % men. hodnoty prúdu |
| Doba zahorenia | ≥ 15 min |
| Ostatné | Podľa DIN EN 43 780 |
| Ovplyvňujúce veličiny | |
| Teplota okolia | 23 °C ± 2 K |
| Prevádzková poloha | Menovitá ± 5° |
| Intenzita cudzích magnetických polí | 0,5 mT |
| Účinník | 1 ind...0...1 kap |
Medzné hodnoty ovplyvňujúcich veličín
| Klimatické vlastnosti | klimatická trieda 3, podľa VDE/VDI 3540 |
|---|---|
| Rozsah pracovných teplôt | -10...+55 °C |
| Rozsah skladovacích teplôt | -25...+65 °C |
| Relatívna vlhkosť vzduchu | ≤ 75 % roč. priemer, bez orosenia |
| Rázová odolnosť | 15 g, 11 ms |
| Vibračná odolnosť | 2,5 g, 5...55 Hz |
Schémy pripojenia
| LQ 96/144 K EW1/EB1 | |
 |
|
| LQ 96/144 K DW1 | LQ 96/144 K DB1 |
 |
|
| LQ 96/144 K VW1 | LQ 96/144 K VB1 |
 |
|
| LQ 96/144 K DW2/DB2 | |
 |
|
| LQ 96/144 K VW3 | |
 |
|
| LQ 96/144 K VB3 | |
 |
|
Rozmerový náčrtok
| Rozmery [mm] | LQ 96 K | LQ 144 K |
|---|---|---|
| a | 96 | 144 |
| b | 90 | 136 |
| c | 104 129 |
104 (EW/B1,DW/B1,VW/B1,DW/B2) 129 (VW/B3) |
Technické parametre
| Konštrukčné prevedenie púzdra | štvorcové púzdro pre zabudovanie do ovládacích panelov rozvádzačov a strojov s možnosťou radového usporiadania |
|---|---|
| Materiál púzdra | Polykarbonát so samozhášacími prísadami, prevedenie podľa normy UL 94 V - 0 |
| Čelné sklo | tabuľové sklo |
| Farba čelného rámčeka | čierna (odtieň RAL 9005) |
| Prevádzková poloha | zvislá ± 5° |
| Spôsob upevnenia | výkyvnými skrutkovými svorkami |
| Montáž | do radu vedľa seba (aj bez medzier) |
| Hrúbka panela | ≤ 40 mm |
| Pripojovacie svorky | šesťhrany s vnútorným závitom, skrutkou M4 a strmeňom E3 |
| Rozmery [mm] | LQ 96 K | LQ 96 K |
| Predný rámček | 96 | 144 |
|---|---|---|
| Púzdro | 90 | 136 |
| Konštrukčná hĺbka EW/B1, DW/B1, VW/B1, DW/B2 | 104 | 104 |
| Konštrukčná hĺbka VW/B3 | 129 | 129 |
| Výrez v paneli | 92+0,8 | 138+1 |
| Hmotnosť cca | 1,1 kg | 1,1 kg |
