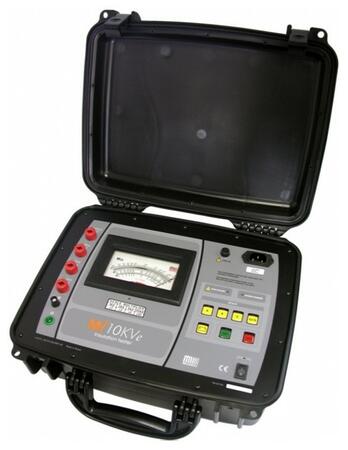

MI-10kVe - Analógový merač izolácie do 10 kV
Analogový měřič izolačních odporů do hodnoty 2 TΩ s testovacím napětím do 10 kV
Analógový tester izolačných odporov do hodnoty 2 TΩ s testovacím napätím do 10 kV.
Varianty k produktu MI-10kVe - Analógový merač izolácie do 10 kV (1)
Popis produktu
Měřič izolačních odporů do 10 kV MI-10kVe
Vysokonapěťový megaohmmetr MI-10KVe je přenosný přístroj, který
umožňuje měření izolačních odporů pomocí zkušebního napětí až 10 kV.
Využívá nejmodernější technologii pro bezpečné měření izolačních odporů
až do 2 000 000 MΩ pomocí čtyř zkušebních napětí: 1 kV, 2 kV, 5 kV a 10 kV.
Měření se provádí pomocí snadno čitelného analogového displeje s velkým
rozsahem stupnice.
Hlavní parametry
- Maximální měřitelný odpor:
200 GΩ @ 1 kV T.N.
400 GΩ @ 2 kV T.N.
1 TΩ @ 5 kV T.N.
2 TΩ @ 10 kV T.N. - Testovací napětí (T.N.) 1 kV, 2 kV, 5 kV, 10 kV
- Zkratový proud 1 mA
- Přesnost testovacího napětí ±2% při R > 10 GΩ
- Základní přesnost Třída 2 (±2 % výchylky stupnice)
- Vlhkost 95% RH (nekondenzující)
- Vnitřní proudový omezovací odpor:
1 MΩ @ 1 kV T.N.
2 MΩ @ 2 kV T.N.
5 MΩ @ 5 kV T.N.
10 MΩ @ 10 kV T.N. - Analogový displej
- Délka stupnice až 98 mm, se zrcadlem
- Krytí IP54 (při zavřeném víku kufříku)
- Elektrická bezpečnost v souladu s IEC 61010
- Elektrostatická odolnost v souladu s IEC 61000-4-2
- Elektromagnetická v souladu s IEC 61000-4-3
Napájení, provozní podmínky
- Vestavěný dobíjecí olověný akumulátor 12 V - 7 Ah
- Rozměry 378 x 308 x 175 mm
- Hmotnost přibližně 9,5 kg, včetně akumulátoru a příslušenství
- Provozní teplota -5°C až 50°C
- Skladovací teplota -25°C až 65°C
- Záruka
Služby nabízené k námi dodaným měřičům
- Konzultace vhodnosti jednotlivých typů s doporučením
- Prodejní i poprodejní podpora
- Zajištění záručního i pozáručního servisu
- Zajištění pravidelných kalibrací
Technické parametre
Parametry
Typ | Analogový |
---|---|
Bargraf | Ne |
Skúšobné napätie Usk | 1000 V 5000 V 10000 V |
Zobrazenie sk. hodnoty Usk | Ne |
Meranie izol. odporu | 0 Ω … 2 TΩ |
Zvodové prúdy | Ne |
Index polarizácie PI | Ne |
Koef. diel. absorpcie DAR | Ne |
Koef. vybíjania dielektrika DD | Ne |
Kapacita | Ne |
Teplota | Ne |
Odpor | Ne |
Test prepojenia (200 mA) | Ne |
Zobrazenie priebehu R(t) | Ne |
Vyhladenie | Ne |
Automatické vybitie | Ano |
ALARM | Ne |
Časovač | Ne |
Podsvietený displej | Ne |
Dobíjacie batérie | Ano |
Pamäť | Ne |
Rozhranie | Ne |
Stupeň krytia IP | 54 |
Ex konštrukcia | Ne |
Poznámka | Svetelná indikácia nebezpečného napätia na svorkách prístroja. |
