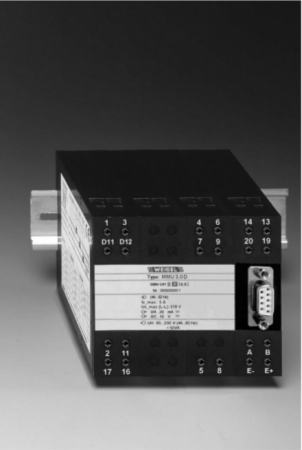

MMU 3.0 - Multifunkčný prevodník
Multifunkčný merací prevodník prúdov, napätí a výkonov
Dopyt na produktPorovnať
Popis produktu
Multifunkčný prevodník MMU 3.0 sníma merané veličiny jednofázovej alebo trojfázovej siete a prevádza ich ako na vynútený jednosmerný prúd a/alebo vynútené jednosmerné napätie, tak na dáta rozhrania RS 232 a RS 485.
Prúd a napätie analógového výstupu 1 sú synchrónne (nie sú galvanicky oddelené) a nesmú byť vzájomne prepojené.
V základnej verzii je taktiež jeden digitálny výstup.
Na prianie sú k dispozícii prístroje s ďalšími prídavnými analógovými výstupmi (prúd alebo napätie je programovateľé) a /alebo štyrmi, poprípade ďalšími ôsmimi digitálnymi výstupmi.
Vstupy (okrem vstupu 0 - 10 V) sú od výstupov a pomocného napájania galvanicky oddelené.
Výstupy sú odolné proti skratu a rozpojeniu.
Rozšírené informácie
Meranie
Multifunkčný prevodník je konštruovaný pre vstupné prúdy do 5 A a pre vstupné napätie do 519 V o menovitých kmitočtoch 50 až 60 Hz. Podľa druhu merania zostavájú nevyužité vstupné svorky voľné.
Funkčná schéma
Analógové výstupy
Každému z analógových výstupov je možné priradiť ľubovoľnú meranú veličinu (prúd, napätie, činný alebo jalový výkon, kmitočet atď.)
Napätie a prúd analógového výstupu 1 základnej verzie (4svorky) je synchrónne. Výstupný signál každého z ďalších prídavných analógových výstupov je možné ľubovoľne nastaviť (napr. 0/4 ... 20 mA, 0/2 ... 10 V, -10 ... 10 mA) s lineárnou alebo lomenou charakteristikou.
Voľba prúdového alebo napäťového výstupu sa vykonáva softwarom.
Pokiaľ sa dodrží maximálna, poprípade minimálna povolená záťaž, môže byť pripojených i niekoľko vyhodnocovacích prístrojov súčasne (ukazovací prístroj, regulátor, zapisovač atď.)
RS 232/485
Prevodník obsahuje rozhranie RS 232 a RS 485. Rozhranie slúži k postupnému dotazovaniu (výdaju) a programovaniu (nastaveniu) meraných hodnôt. Rozhraním RS 485 môže byť dvomi vodičmi (max. dĺžky 1000 m) prepojených až 32 prístrojov.
Software
Na riadenie funkcií, zobrazenie meraných hodnôt a programovanie parametrov je k dispozícii software Wsoft, ktorý je možné inštalovať do PC s operačným systémom Windows 95/98/200/XP. Použitý je jazyk pre meracie prístroje SCPI.
