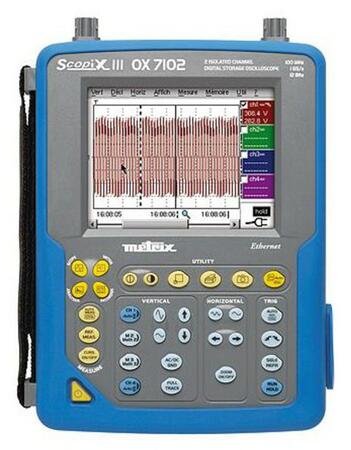

METRIX OX 7102 - Scopemeter
Digitálny osciloskop III generácie
Prenosný batériový dvojkanálový osciloskop (scopmeter) s izolovanou architektúrou do 100 MHz.
Nahradené produktmi
Prenosný dvojkanálový baterkový osciloskop (scopemeter) s izolovanou architektúrou a šírkou pásma 100 MHz s integrovaným multimetrom, analyzátorom harmonických zložiek a záznamníkom.
Voliteľné príslušenstvo k METRIX OX 7102 - Scopemeter
AC rozsah 5 A ... 3000 A, šírka pásma 200 kHz
Popis produktu
- Veľký dotykový farebný displej
- Šírka pásma 100 MHz
- 2 galvanicky oddelené vstupy - 600 V / CAT III
- Vzorkovanie 1 GS/s (jednorázové deje), 50 GS/s (opakované deje)
- Horizontálna a vertikálna funkcia ZOOM
- Funkcia automatického merania s voľbou až 18 parametrov
- Pokročilé matematické funkcie s možnosťou vlastnej definíci
- Pamäť na záznam priebehov, nastavení, matematických funkcií atp. 2 MB
- SD karta 512 MB až 2 GB (512 MB súčasť dodávky)
- Sondy PROBIX so svetlom a užívateľskými tlačítkami
- Adaptéry PROBIX (napätie, prúd, teplota, prúdová smyčka,...)
- Batériové napájanie - 4 hodiny prevádzky
- Komunikačné rozhranie Ethernet (štandard) - funkcia web serveru
- RS232, USB, Centronix – voliteľné
- Export do PC vo formátoch BMP, GIF, TXT...
- Software SX-Metro (voliteľné SX-METRO/P)
Technické parametre
Parametry
Typ | Digitální |
---|---|
Zobrazenie | LCD dotykový |
Šírka pásma | 100 MHz |
Počet vstupov | 2 |
Izolované vstupy | Ano |
Vzorkovacia rýchlosť | 1 GS/s |
Opakované deje | 40 GS/s |
Vertikálne rozlíšenie | 12 Bit |
Citlivosť vstupu / dílek | 2,5 mV … 200 V |
Časová základňa / dielik | 1 ns … 200 s |
Multimeter | Ano |
Analýza zberníc - BUSHealth | Ne |
Rozhranie NFC | Ne |
Chod na batérie | Ano |
El. bezpečnosť CAT | 3 |
Poznámka | Veľkosť pamäti 2500 vzoriek na kanál a 50 000 vzoriek na kanál. Väčšia pamäť je voliteľné príslušenstvo. |
