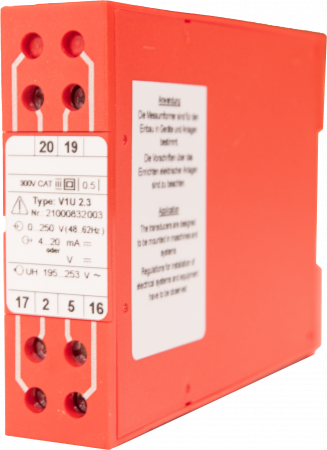

Prevodníky radu 2.2

meraciu jednu elektrickú veličinu s dvoma prepínateľnými výstupmi a veľkopásmovým pomocným napájaním

Cena od 254,50 EUR

od 313,04 EUR s DPH

Dostupnosť: Skladom v GHV

Zvoľte variantu (17)

Dopyt na produkt

Porovnať

Radek Odložilík

+420 724 750 554

Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA, AMS a prípojnicových systémov Wöhner.

Varianty k produktu Prevodníky radu 2.2 (17)

Prevodník AC prúdu

A1U 2.2 12 F50 11(14) 0.5 T1 H5

sinusový střídavý proud AC (f) 48 - 62 Hz
vstup: 0 - 0,5 A
výstup: 0 - 20 mA // 0 - 10 V přepínatelný na 4 - 20 mA // 2 - 10 V
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení: DC 36 - 265 V // AC 36 - 265 V

OBJ: IMU02-32F1150

Záruka: 24 m.

Skladom v GHV

skladom 3 ks

254,50 EUR/ks

313,04 EUR s DPH

Prevodník AC prúdu

A1U 2.2 13 F50 11(14) 0.5 T1 H4

sinusový střídavý proud AC (f) 48 - 62 Hz
vstup: 0 - 1 A
výstup: 0 - 20 mA // 0 - 10 V přepínatelný na 4 - 20 mA // 2 - 10 V
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení: DC 20 - 100 V // AC 20 - 70 V

OBJ: IMU02-42F1140

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

254,50 EUR/ks

313,04 EUR s DPH

Prevodník AC prúdu

A1U 2.2 13 F50 11(14) 0.5 T1 H5

sinusový střídavý proud AC (f) 48 - 62 Hz
vstup: 0 - 1 A
výstup: 0 - 20 mA // 0 - 10 V přepínatelný na 4 - 20 mA // 2 - 10 V
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení: DC 36 - 265 V // AC 36 - 265 V

OBJ: IMU02-42F1150

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

254,50 EUR/ks

313,04 EUR s DPH

Prevodník AC prúdu

A1U 2.2 13 F50 11(14) 0.5 T1 H5+protokol

OBJ: IMU02-42F1151

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

303 EUR/ks

372,69 EUR s DPH

Prevodník AC prúdu

A1U 2.2 15 F50 11(14) 0.5 T1 H5

sinusový střídavý proud AC (f) 48 - 62 Hz
vstup: 0 - 5 A
výstup: 0 - 20 mA // 0 - 10 V přepínatelný na 4 - 20 mA // 2 - 10 V
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení: DC 36 - 265 V // AC 36 - 265 V

OBJ: IMU02-62F1150

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

254,50 EUR/ks

313,04 EUR s DPH

Prevodník DC prúdu

AUD 2.2 15 F0 11(14) 0.5 T1 H4

stejnosměrný proud DC
vstup: 0 - 5 A
výstup: 0 - 20 mA // 0 - 10 V přepínatelný na 4 - 20 mA // 2 - 10 V
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení: DC 20 - 100 V // AC 20 - 70 V

OBJ: IMU28-60F1140

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

314,70 EUR/ks

387,08 EUR s DPH

Prevodník AC napätia

V1U 2.2 10 F50 11(14) 0.5 T4 H4

sinusové střídavé napětí AC (f): 48 - 62 Hz
vstup: 0 - 60 mV AC
výstup: 0 - 20 mA // 0 - 10 V přepínatelný na 4 - 20 mA // 2 - 10 V
třda 0,5 (%), doba ustálení: 100 ms
pomocné napájení: DC 20 - 100 V // AC 20 - 70 V

OBJ: UMU05-12F1340

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

302,60 EUR/ks

372,20 EUR s DPH

Prevodník AC napätia

V1U 2.2 13 F50 11(14) 0.5 T1 H5

sinusové střídavé napětí AC (f): 48 - 62 Hz
vstup: 0 - 115 V
výstup: 0 - 20 mA // 0 - 10 V přepínatelný na 4 - 20 mA // 2 - 10 V
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení: DC 36 - 265 V // AC 36 - 265 V

OBJ: UMU05-42F1150

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

254,50 EUR/ks

313,04 EUR s DPH

Prevodník AC napätia

V1U 2.2 14 F50 11(14) 0.5 T1 H5

sinusové střídavé napětí AC (f): 48 - 62 Hz
vstup: 0 - 230 V
výstup: 0 - 20 mA // 0 - 10 V přepínatelný na 4 - 20 mA // 2 - 10 V
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení: DC 36 - 265 V // AC 36 - 265 V

OBJ: UMU05-52F1150

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

254,50 EUR/ks

313,04 EUR s DPH

Prevodník AC napätia

V1U 2.2 15 F50 11(14) 0.5 T1 H5

sinusové střídavé napětí AC (f): 48 - 62 Hz
vstup: 0 - 400 V
výstup: 0 - 20 mA // 0 - 10 V přepínatelný na 4 - 20 mA // 2 - 10 V
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení: DC 36 - 265 V // AC 36 - 265 V

OBJ: UMU05-62F1150

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

254,50 EUR/ks

313,04 EUR s DPH

Prevodník AC napätia

V1U 2.2 500V F50 11(14) 0.5 T1 H5

sinusové střídavé napětí AC (f): 48 - 62 Hz
vstup: 0 - 500 V
výstup: 0 - 20 mA // 0 - 10 V přepínatelný na 4 - 20 mA // 2 - 10 V
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení: DC 36 - 265 V // AC 36 - 265 V

OBJ: UMU05-72F1150

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

268,20 EUR/ks

329,89 EUR s DPH

Prevodník DC napätia

VUD 2.2 10 F0 11(14) 0.5 T1 H4

stejnosměrné napětí DC
vstup: 0 - 60 mV
výstup: 0 - 20 mA // 0 - 10 V přepínatelný na 4 - 20 mA // 2 - 10 V
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení: DC 20 - 100 V // AC 20 - 70 V

OBJ: UMU30-10F1140

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

314,70 EUR/ks

387,08 EUR s DPH

Prevodník DC napätia

VUD 2.2 10 F0 11(14) 0.5 T1 H5

stejnosměrné napětí DC
vstup: 0 - 60 mV
výstup: 0 - 20 mA // 0 - 10 V přepínatelný na 4 - 20 mA // 2 - 10 V
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení: DC 36 - 265 V // AC 36 - 265 V

OBJ: UMU30-10F1150

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

314,70 EUR/ks

387,08 EUR s DPH

Prevodník DC napätia

VUD 2.2 250V F0 11(14) 0.5 T1 H5

stejnosměrné napětí DC
vstup: 0 - 250 V
výstup: 0 - 20 mA // 0 - 10 V přepínatelný na 4 - 20 mA // 2 - 10 V
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení: DC 36 - 265 V // AC 36 - 265 V

OBJ: UMU30-90F1150_250V

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

328,40 EUR/ks

403,93 EUR s DPH

Prevodník DC napätia

VUD 2.2 300 F0 11(14) 0.5 T1 H5

stejnosměrné napětí DC
vstup: 0 - 300 V
výstup: 0 - 20 mA // 0 - 10 V přepínatelný na 4 - 20 mA // 2 - 10 V
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H5): DC 36 - 265 V // AC 36 - 265 V

OBJ: UMU30-90F1150_300V

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

328,40 EUR/ks

403,93 EUR s DPH

Prevodník DC napätia

VUD 2.2 5V F0 11(14) 0.5 T1 H4

stejnosměrné napětí DC
vstup: 0 - 5 V
výstup: 0 - 20 mA // 0 - 10 V přepínatelný na 4 - 20 mA // 2 - 10 V
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení: DC 20 - 100 V // AC 20 - 70 V

OBJ: UMU30-90F1140_5V

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

328,40 EUR/ks

403,93 EUR s DPH

Prevodník DC napätia

VUD 2.2 90mV F0 3(7) 0.2 T1 H5

stejnosměrné napětí DC
vstup: 0 - 90 mV - speciální vstup
výstup: 0 - 5 mA // 0 - 10 V
třída 0,2 (%), doba ustálení: 500 ms
pomocné napájení: DC 36 - 265 V // AC 36 - 265 V

OBJ: UMU30-90B2150_90mV

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

328,40 EUR/ks

403,93 EUR s DPH

Popis produktu

Prevodníky radu 2.2 slúžia na meranie jednej jednosmernej (DC) alebo striedavej (AC) elektrickej veličiny. Výstupom je dvojitý výstup skladajúci sa z vynúteného jednosmerného (DC) napätia a prúdu. Výstupné signály je možné použiť na zobrazenie napríklad na magnetoelektrických analógových prístrojoch, ako vstup do riadiaceho systému PLC alebo pre reguláciu. Prevodníky sú napájané z externého zdroja cez samostatné, galvanicky oddelené, svorky.

Vstupné veličiny

Typ převodníku	Vstupní hodnoty	Rozsahy vstupních hodnot
A1U 2.2	sinusový střídavý proud	0-200 µA až 0-5 A
V1U 2.2	sinusové střídavé napětí	0-60 mV až 0-519 V
AUD 2.2	stejnosměrný proud	0-200 µA až 0-5 A
VUD 2.2	stejnosměrné napětí	0-60 mV až 0-300 V
AUE 2.2	nesinusový střídavý proud (true RMS)	0-200 µA až 0-5 A
VUE 2.2	nesinusové střídavé napětí (true RMS)	0-60 mV až 0-519 V
TUA 2.2	DC standardizované signály	0-20 mA, 4-20 mA, 0-10 V, 2-10 V,0-60 mV

Objednací kód převodníků

		A1U 2.2 - IMU02		V1U 2.2 - UMU05		AUE 2.2 - IMU04		VUE 2.2 - UMU07		AUD 2.2 - IMU28		VUD 2.2 - UMU30		TUA 2.2 - NMU31
	nový kód	starý kód	hodnota	starý kód	hodnota	starý kód	hodnota	starý kód	hodnota	starý kód	hodnota	starý kód	hodnota	starý kód	hodnota
vstup	1	10	200 uA	10	60 mV	10	200 uA	10	60 mV	10	200 uA	10	60 mV	10	20 mA
	2	11	20 mA	11	1 V	11	20 mA	11	1 V	11	20 mA	11	1 V	11	10 V
	3	12	0,5 A	12	10 V	12	0,5 A	12	10 V	12	0,5 A	12	10 V	12	4 - 20 mA
	4	13	1 A	13	115 V	13	1 A	13	115 V	13	1 A	13	115 V	13	2 - 10 V
	5	14	2 A	14	230 V	14	2 A	14	230 V	14	2 A	14	230 V	14	60 mV
	6	15	5 A	15	400 V	15	5 A	15	400 V	15	5 A	-	-	-	-
	7	-	-	-	500 V	-	-	-	500 V	-	-	-	-
	9	00	dle zadání max 5 A	00	dle zadání max 519 V	00	dle zadání max 5 A	00	dle zadání max 519 V	00	dle zadání max +/- 5 A	00	dle zadání max +/- 300V	-	-
frekvence	0	-	-	-	-	-	-	-	-	F0	DC	F0	DC	F0	DC
	1	F16	15 - 18 Hz	F16	15 - 18 Hz	F16	15 - 18 Hz	F16	15 - 18 Hz	-	-	-	-	-	-
	2	F50	48 - 62 Hz	F50	48 - 62 Hz	-	-	-	-	-	-	-	-	-	-
	3	F100	98 - 102 Hz	F100	98 - 102 Hz	-	-	-	-	-	-	-	-	-	-
	4	F400	380 - 420 Hz	F400	380 - 420 Hz	-	-	-	-	-	-	-	-	-	-
	6	-	-	-	-	-	DC // 40 - 1000 Hz	-	DC // 40 - 1000 Hz	-	-	-	-	-	-
	9	Fxxx	speciální	Fxxx	speciální	Fxxx	speciální	Fxxx	speciální	-	-	-	-	-	-
výstup	5	-	-	-	-		-		-	11	0 - 20 mA // 0 - 10 V (pouze pro rozsahy +/-)	11	0 - 20 mA // 0 - 10 V (pouze pro rozsahy +/-)	-	-
	6	-	-	-	-		-		-	14	4 - 20 mA // 2 - 10 V (pouze pro rozsahy +/-)	14	4 - 20 mA // 2 - 10 V (pouze pro rozsahy +/-)	-	-
	A	2	0 - 10 mA // 0 - 10 V	2	0 - 10 mA // 0 - 10 V	2	0 - 10 mA // 0 - 10 V	2	0 - 10 mA // 0 - 10 V	2	0 - 10 mA // 0 - 10 V	2	0 - 10 mA // 0 - 10 V	2	0 - 10 mA // 0 - 10 V
	B	3	0 -5 mA // 0 - 10 V	3	0 -5 mA // 0 - 10 V	3	0 -5 mA // 0 - 10 V	3	0 -5 mA // 0 - 10 V	3	0 - 5 mA // 0 - 10 V	3	0 - 5 mA // 0 - 10 V	3	0 - 5 mA // 0 - 10 V
	E	15	+/- 20 mA // +/- 10 V	15	+/- 20 mA // +/- 10 V	15	+/- 20 mA // +/- 10 V	15	+/- 20 mA // +/- 10 V	15	+/- 20 mA // +/- 10 V	15	+/- 20 mA // +/- 10 V	15	+/- 20 mA // +/- 10 V
	F	11 (14)	0 -20 mA // 0 - 10 V NEBO 4 -20 mA // 2 - 10 V s přepínačem	11 (14)	0 -20 mA // 0 - 10 V NEBO 4 -20 mA // 2 - 10 V s přepínačem	11 (14)	0 -20 mA // 0 - 10 V NEBO 4 -20 mA // 2 - 10 V s přepínačem	11 (14)	0 -20 mA // 0 - 10 V NEBO 4 -20 mA // 2 - 10 V s přepínačem	11 (14)	0 -20 mA // 0 - 10 V NEBO 4 -20 mA // 2 - 10 V s přepínačem	11 (14)	0 -20 mA // 0 - 10 V NEBO 4 -20 mA // 2 - 10 V s přepínačem	11 (14)	0 -20 mA // 0 - 10 V NEBO 4 -20 mA // 2 - 10 V s přepínačem
	Z	0	speciální	0	speciální	0	speciální	0	speciální	0	speciální	0	speciální	0	speciální
přesnost	1	0,5	+/- 0,5 %	0,5	+/- 0,5 %	0,5	+/- 0,5 %	0,5	+/- 0,5 %	0,5	+/- 0,5 %	0,5	+/- 0,5 %	0,5	+/- 0,5 %
přesnost	2	-	+/- 0,2%	-	+/- 0,2%	-	-	-	-	0,2	+/- 0,2%	0,2	+/- 0,2%	0,2	+/- 0,2%
čas odezvy	1	T1	500 ms	T1	500 ms	T1	500 ms	T1	500 ms	T1	500 ms	T1	500 ms	T1	500 ms
	2	T3	200 ms	T3	200 ms	-	-	-	-	-	200 ms	T3	200 ms	T3	200 ms
	3	T4	100 ms	T4	100 ms	-	-	-	-	-	100 ms	T4	100 ms	T4	100 ms
pomocné napájení	4	H4	DC 20 - 100 V // AC 20 - 70 V	H4	DC 20 - 100 V // AC 20 - 70 V	H4	DC 20 - 100 V // AC 20 - 70 V	H4	DC 20 - 100 V // AC 20 - 70 V	H4	DC 20 - 100 V // AC 20 - 70 V	H4	DC 20 - 100 V // AC 20 - 70 V	H4	DC 20 - 100 V // AC 20 - 70 V
pomocné napájení	5	H5	DC 36 - 265 V // AC 36 - 265 V	H5	DC 36 - 265 V // AC 36 - 265 V	H5	DC 36 - 265 V // AC 36 - 265 V	H5	DC 36 - 265 V // AC 36 - 265 V	H5	DC 36 - 265 V // AC 36 - 265 V	H5	DC 36 - 265 V // AC 36 - 265 V	H5	DC 36 - 265 V // AC 36 - 265 V
zkušební protokol	0	-	bez protokolu	-	bez protokolu	-	bez protokolu	-	bez protokolu	-	bez protokolu	-	bez protokolu	-	bez protokolu
zkušební protokol	1	-	s protokolem	-	s protokolem	-	s protokolem	-	s protokolem	-	s protokolem	-	s protokolem	-	s protokolem

Příklad: převodník stejnosměrného proudu 5 A AC na vynucený stejnosměrný proud 4 - 20 mA a napětí 2 - 10 V s pomocným napájením v pásmu 36 - 265 V AC/DC. Frekvence je 50 Hz a protokol o cejchování není potřeba.

Obj. číslo IMU02-62F1150, název A1U 2.2 15 F050 11(14) 0.5 T1 H5

Osazení svorek

Schéma	Svorka	Funkce
	1	I_E - proudový vstup
	3	I_E - proudový vstup
	2	U_E - napěťový vstup
	5	U_E - napěťový vstup
	19	U_A,I_A (+) - výstup
	20	U_A,I_A (-) - výstup
	1	U_HL₁ - pomocné napájení
	3	U_HN - pomocné napájení

Schéma zapojení

Podmínky okolního prostředí

Skupina	klimatická třída 3 dle VDE/VDI 3540, list 2
Rozsah pracovní teploty	-10 až +55 °C
Rozsah skladovací teploty	-25 až +70 °C
Relativní vlhkost	≤ 75 % ročního průměru, bez kondenzace. Zařízení určeno pouze k vnitřnímu použití!

Přesnost při jmenovitých podmínkách

Přesnost	třída 0,5 (± 0,5 % z koncové hodnoty)
Teplotní drift	≤ 0,02 % / K – platný pro standardní provedení a maximálně po dobu 1 roku
Jmenovité podmínky
Vstupní napětí	U_EN ± 2 %
Kmitočet	45 – 62 Hz ± 1%, činitel harmonického zkreslení 0,05
Teplota okolí	23 °C ± 1 K
Doba náběhu	≤ 5 min
Pomocné napájení	± 2 %, 50 - 60 Hz

Technické parametre

Konštrukčné prevedenie púzdra	púzdro so západkou pre montáž na nosnú lištu 35 mm (DIN EN 60 715)
Materiál púzdra	samozhášavý červený ABS/PC podľa UL 94 V - 0
Pripojovacie svorky	skrutkové svorky
Prierezy pripojovacích vodičov	max. ≤ 4 mm²
Stupeň krytia	IP 40 púzdro, IP 20 svorky
Skúšobné napätie	2210 V všetky obvody proti púzdru 3536 V všetky obvody vzájomne
Pracovné napätie	300 V (sieťové napätie fáza-nula)
Trieda ochrany	II
Kategória prepätia	CAT III
Stupeň znečistenia	2
Rozmery š × v × d	22,5×80×115 mm
Hmotnosť	cca 0,16 kg

Předpisy a normy

Směrnice 2014/30/EU

Směrnice 2014/35/EU

Směrnice 2011/65/EU

DIN EN 60 529

DIN EN 60 688

DIN EN 60 715

DIN EN 61 010-1

DIN EN 61 326-1

DIN EN 61 000-4-3

Funkční schéma

Súbory na stiahnutie

Katalógový list

Katalógový list meracích prevodníkov prúdu a napätia 2.2

(PDF, 1.2 MB)

Mohlo by vás zaujímať

Podujatia

Fluke Tech Talk - Dátové centrá

11.12.2025

Bezpečná a spoľahlivá prevádzka dátového centra stojí na správnom meraní a údržbe. V spolupráci so spoločnosťou Fluke vás pozývame na bezplatný online webinár, na ktorom prejdete kľúčové verifikačné...

Všetky udalosti

Mimoriadne akcie

BLACK FRIDAY HIKMICRO

20.11.2025 - 05.12.2025

Získajte zľavu na vybrané modely termokamier HIKMICRO Najpopulárnejšie akcie na termokamery Hikmicro je späť. Akcia Black Friday sa vzťahuje na všetky kamery základoch radov MINI, ECO, B, POCKET...

Akciová ponuka meracích prístrojov CHAUVIN ARNOUX do 31.12.2025

01.09.2025 - 31.12.2025

Všetky akcie

Novinky

Novinka Fluke 15B+ a Fluke 17B+

15.10.2025

Spoločnosť Fluke dopĺňa rad základných kompaktných digitálnych multimetrov. K základnému modelu Fluke 107 teraz pribudli modely Fluke 15B+ a Fluke 17B+ s meraním napätia do 1000 V a bezpečnostnou...

Nová generácia termo-hygrostatu ETF 012

06.10.2025

Nová generácia termo-hygrostatu STEGO ETF 012 – úspora miesta, rýchla inštalácia a spoľahlivá ochrana.

Všetky novinky

Odborné články

Meracie transformátory série ASG

19.11.2025

Tyčové proudové transformátory ASG jsou určeny pro primární jmenovité proudy od 50 A do 300 A a sekundární jmenovité proudy 5 A, 2 A nebo 1 A, s třídou přesnosti 1. Jsou vybaveny litým měřicím systémem...

Prevádzkové digitálne multimetry Fluke 15B+/Fluke 17B+ a „vreckový“ klešťový multimeter Fluke 301D

18.11.2025

Ak hľadáte profesionálny a praktický vianočný darček pre elektrotechnika, servisného technika alebo nadšeného domáceho majstra, pozrite sa na praktický nový digitálny klešťový multimeter Fluke 301D...

Všetky odborné články

Prevodníky radu 2.2

Varianty k produktu Prevodníky radu 2.2 (17)

Popis produktu

Vstupné veličiny

Objednací kód převodníků
